W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia i30, Elantra GT (GD) z lat: 2012, 2013.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

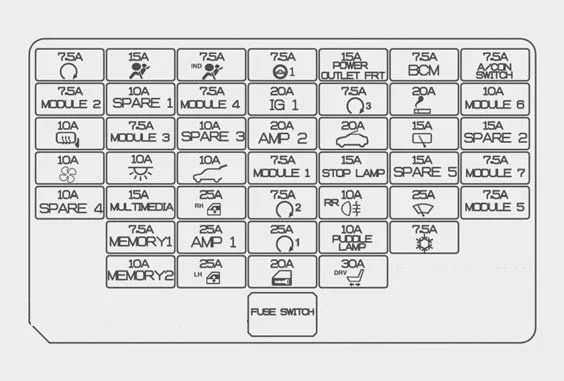

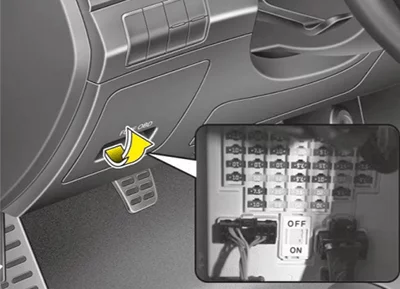

Przedział pasażerski (panel bezpieczników po stronie kierowcy)

Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników

Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników
Numer Ampery [A] Symbol Nazwa Opis
1 20 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników

CIGAR LIGHT Konsola z lampką zapalniczki, tylne gniazdo zasilania
2 7,5 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników

MODULE 1 Przełącznik trybu sportowego, przełącznik zasilania zewnętrznego lusterka
3 7,5 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników MODULE 4 Dźwignia zmiany biegów skrzyni automatycznej IND., uniwersalne złącze kontrolne, elektrochromowe lusterko, moduł sterujący klimatyzacji, siłownik urządzenia do poziomowania reflektorów, czujnik ostrzegawczy filtra paliwa (D4FD)
4 7,5 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników MODULE 3 Zestaw wskaźników, BCM, moduł monitorowania ciśnienia w oponach, audio, moduł podgrzewania siedzenia kierowcy/pasażera
5 15 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników POWER
OUTLET
Gniazdo zasilania z przodu
6 10 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników HTD MIRR Lusterko zewnętrzne kierowcy/pasażera, moduł sterujący klimatyzacji, ECU
7 25 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników WIPER FRT Skrzynka przekaźników ICM (przekaźnik czujnika deszczu), przełącznik wielofunkcyjny, skrzynka bezpieczników i przekaźników E/R (RLY. 7) Silnik wycieraczki przedniej
8 7,5 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników A/CON Moduł sterujący klimatyzacji, skrzynka bezpieczników i przekaźników E/R (RLY. 4)
9 25 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników P/WDW LH Przekaźnik P/WDW LH, moduł okna bezpieczeństwa kierowcy (LHD)
10 10 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników TAIL GATE Klapa tylna, siłownik otwierania tylnej kamery
11 30 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników P/SEAT DRV Przełącznik ręczny kierowcy
12 7,5 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników MODULE 2 Moduł asystenta utrzymania pasa ruchu, moduł przekaźnika ICM (przekaźnik HAC), moduł elektrycznego hamulca postojowego, moduł tylnej kamery
13 15 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników WIPER RR Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej, przełącznik wielofunkcyjny
14 15 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników STOP LAMP Przełącznik świateł stopu, skrzynka przekaźników ICM (przekaźnik HAC)
15 25 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników P/WDW RH Przekaźnik prawego okna, moduł okna bezpieczeństwa kierowcy (RHD)
16 7,5 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników PDM 2 Moduł sterujący inteligentnego klucza, przełącznik przycisku Start/Stop
17 7,5 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników MODULE 5 EMS BOX (przekaźnik spryskiwacza reflektora), moduł jonizatora, panoramiczne okno dachowe, konwerter DC-DC, DSL BOX (przekaźnik PTC), skrzynka bezpieczników i przekaźników E/R (RLY. ), moduł podgrzewacza siedzenia kierowcy/pasażera
18 20 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników IG1 Skrzynka bezpieczników i przekaźników E/R (bezpiecznik – F)
19 10 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników MODULE 6 Przełącznik lusterka zewnętrznego, audio, jednostka główna nawigacji, zegar cyfrowy, konwerter DC-DC
20 7,5 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników MDPS Moduł sterujący EPS
21 20 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników DR LOCK Przekaźnik blokady/odblokowania drzwi, ICM Relay BOX (przekaźnik martwego zamka), siłownik zamka drzwi kierowcy/pasażera, siłownik wlewu paliwa, siłownik zamka drzwi po lewej  i prawej stronie
22 10 INTERIOR
LAMP
INTERIOR
LAMP
Lampka schowka na rękawiczki, lampka toaletki po prawej i lewej stronie, lampka konsoli górnej, lampka pokojowa, lampka bagażnika, przełącznik ostrzegawczy DR
23 15 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników MULTIMEDIA Audio, jednostka główna nawigacji, konwerter DC-DC (audio)
24 15 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników A/BAG Moduł sterujący SRS
25 7,5 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników MEMORY 1 Instrukcja ultradźwiękowa, Czujnik ochrony
26 7,5 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników A/BAG IND Klaster instrumentów
27 7,5 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników PDM 3 Inteligentny moduł sterujący kluczem, ultradźwiękowy czujnik ochrony intruzji
28 10 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników MEMORY 2 Przełącznik lusterka zewnętrznego, moduł monitorowania ciśnienia w oponach, BCM, automatyczny czujnik oświetlenia i foto, zestaw wskaźników, OBD, zegar cyfrowy, moduł sterowania klimatyzacją
29 25 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników PDM 1 Inteligentny moduł sterujący kluczem
30 7,5 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników START Bez przycisku Start: Skrzynka bezpieczników i przekaźników E/R (RLY. ) Przełącznik blokady zapłonu, przełącznik zakresu skrzyni biegów

Z przyciskiem Start: ECM/PCM, przełącznik zakresu skrzyni biegów

31 20 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników SUNROOF Panoramiczny szyberdach
32 7,5 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników BCM BCM, moduł sterujący inteligentnego klucza
33 7,5 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników A/CON SW Moduł sterujący klimatyzacji
34 10 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników AFLS Moduł systemu adaptacyjnego oświetlenia przedniego
35 7,5 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników MODULE 7 BCM, moduł sterujący inteligentnego klucza
36 10 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników FOG LAMP RR Tylne światło przeciwmgłowe
37 10 PUDDLE LAMP PUDDLE LAMP Elektrycznie sterowane lusterko zewnętrzne kierowcy/pasażera

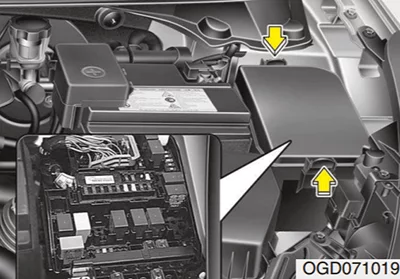

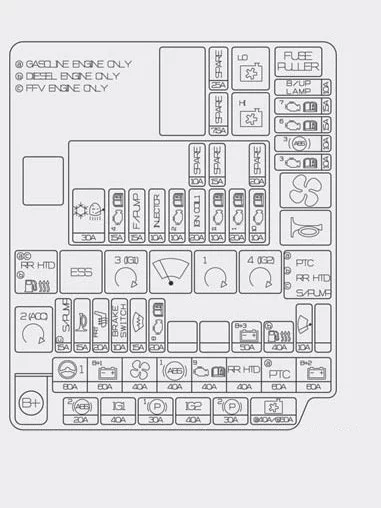

Komora silnika

Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników

Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Symbol Opis
WIELE BEZPIECZNIKÓW 1 80 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników Moduł sterujący EPS
2 60 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników Skrzynka przyłączeniowa I/P (IPS 0 (4 kanały), IPS 1 (4 kanały), IPS 2 (2 kanały), bezpiecznik – F13/F14/F19/F20/F21/F26/ F36)
3 60 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników Moduł sterujący ESC, uniwersalne złącze kontrolne
4 40 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników RLY. 4 (przekaźnik dmuchawy)
5 60 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników Skrzynka przyłączeniowa I/P (IPS 3 (4 kanały), IPS 4 (4 kanały), bezpiecznik – F2/F7/F9/F15)
6 60 PTC HTR RLY. 12 (przekaźnik PTC benzyny)
BEZPIECZNIK 7 40 (silnik benzynowy) Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników RLY. 1 (przekaźnik C/WENTYLATOR LO), RLY. 2 (przekaźnik C/WYSOKI WENTYLATOR)
50 (silnik Diesla)
8 20 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników Moduł sterujący ESC, uniwersalne złącze kontrolne
9 40 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników RLY. 9 (przekaźnik rozruchu), wyłącznik zapłonu (przycisk W/O Start), RLY. 6 (przekaźnik PDM 4 (IG2), z przyciskiem Start)
10 40 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników Bez przycisku Start : wyłącznik zapłonu,
z przyciskiem Start: RLY. 8 (Przekaźnik PDM 2 (ACC))/RLY. 10 (PDM 3 (IG1) Przekaźnik
11 15 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników Skrzynka przekaźników ICM (przedni przekaźnik przeciwoblodzeniowy)
12 50 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników Skrzynka przyłączeniowa I/P (urządzenie automatycznego odcinania prądu upływowego, bezpiecznik – F18/F25/F30/F34/F38)
13 10 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników Moduł sterujący inteligentnego klucza, przekaźnik sygnału zatrzymania
14 30 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników Moduł elektrycznego hamulca postojowego
15 30 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników Moduł elektrycznego hamulca postojowego
16 20 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników D4FD i A/T: TCM
17 15 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników G4NA/G4NC: PCM (A/T), ECM (M/T)
18 20 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników Moduł podgrzewacza siedzenia kierowcy/pasażera
19 50 PTC HTR RLY. 12 (Przekaźnik filtra paliwa)
20 10 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników PCM/ECM
21 15 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników RLY. 5 (przekaźnik klaksonu), skrzynka przekaźników ICM (przekaźnik klaksonu B/A)
22 15 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników A/T – TCM (D4FD), przełącznik zakresu skrzyni biegów
23 10 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników RLY. 9 (D4FD, przekaźnik rozruchu), ECM/PCM
24 10 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników Moduł sterujący ESC, uniwersalne złącze kontrolne
25 10 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników ECM/PCM, czujnik przepływu powietrza, wyłącznik świateł stopu
26 10 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników M/T – włącznik lampy cofania, A/T – tylna lampa zespolona (IN) lewa i prawa, moduł tylnej kurtyny, jednostka nawigacji, lusterko elektrochromowe, moduł sterujący IPS
27 20 G4FD/D4FD : ECM
G4NA/G4NC : PCM (A/T), ECM (M/T)
28 20 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników G4NA: Cewka zapłonowa nr 1/nr 2/nr 3/nr 4, skraplacz
29 10 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników G4FD: Sonda lambda (GÓRA/DÓŁ), elektrozawór zmiennego wlotu, elektrozawór sterowania przedmuchem
G4NA
/G4NC: sonda tlenu (GÓRA/DÓŁ), elektrozawór zmiennego wlotu,
elektromagnetyczny zawór regulacji przedmuchu
D4FD: czujnik położenia wałka rozrządu, elektromagnes obejściowy układu chłodzenia EGR Zawór, skrzynka oleju napędowego (
przekaźnik żarowy)
30 10 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników G4FD: Zawór kontroli poziomu oleju nr 1/2, czujnik poziomu oleju, skrzynka bezpieczników i przekaźników E/R (RLY.1)
G4NA/G4NC: Zawór kontroli poziomu oleju nr 1/2, czujnik położenia wałka rozrządu (wlot/wydech), E /R
Skrzynka bezpieczników i przekaźników (RLY. 1)
D4FD: Skrzynka bezpieczników i przekaźników E/R (RLY. 1), skrzynka oleju napędowego (przekaźnik nagrzewnicy PTC nr 1), sonda lambda,
elektromagnetyczny zawór sterujący VGT
31 10 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników G4FD : ECM G4NA : Przekaźnik pompy paliwa G4NC : Przekaźnik pompy paliwa, PCM (A/T), ECM (M/T)
D4FD : Czujnik poziomu oleju, zawór regulujący ciśnienie paliwa
32 10 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników G4NA – Wtryskiwacz nr 1/nr 2/nr 3/nr 4
33 15 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników G4NA/G4NC: PCM (A/T), ECM (M/T)
34 15 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników Skrzynka EMS (przekaźnik pompy paliwa)
35 30 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników Skrzynka EMS (przekaźnik spryskiwacza reflektora)
36 40 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników Skrzynka EMS

Numer Symbol Opis Rodzaj
BEZPIECZNIK 37 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników PRZEKAŹNIK WENTYLATORA WTYCZKA MIKRO
38 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników WYSOKI PRZEKAŹNIK WENTYLATORA WTYCZKA MIKRO
39 ESS PRZEKAŹNIK ESS WTYCZKA MIKRO
40 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników PRZEKAŹNIK DMUCHAWY WTYCZKA MIKRO
41 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników PRZEKAŹNIK KLAKSU WTYCZKA MIKRO
42 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników PRZEKAŹNIK PDM 4 (IG2). WTYCZKA MIKRO
43 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników PRZEKAŹNIK WYCIERACZKI PRZEDNIEJ WTYCZKA MIKRO
44 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników PRZEKAŹNIK PDM 2 (ACC). WTYCZKA MIKRO
45 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników PRZEKAŹNIK STARTOWY WTYCZKA MIKRO
46 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników PRZEKAŹNIK PDM 3 (IG1). WTYCZKA MIKRO
47 Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników PRZEKAŹNIK RR HTD WTYCZKA MIKRO
48 Benzyna: PTC Podgrzewacz PTC/filtr paliwa WTYCZKA MINI
Diesel:Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników

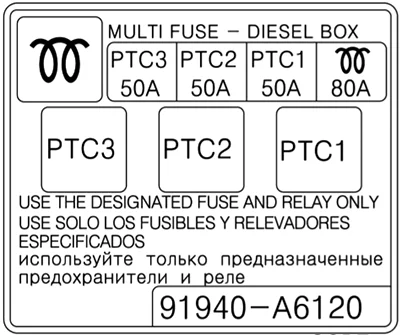

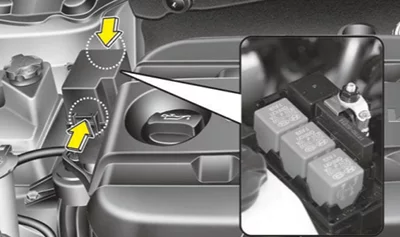

Komora silnika (tylko Diesel)

Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników

Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
Hyundai i30, Elantra GT (GD) (2012-2013) - schematy bezpieczników i przekaźników 80 Przekaźnik żarzenia
PTC 1 50 Przekaźnik PTC 1
PTC 2 50 Przekaźnik PTC 2
PTC 3 50 Przekaźnik PTC 3
