W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Capa z lat: 1998, 1999, 2000, 2001, 2002.
Honda Capa to kompaktowy samochód typu MPV (Multi-Purpose Vehicle), który został wprowadzony na rynek w 1998 roku przez japońskiego producenta samochodów Honda. Model ten był dostępny głównie na rynku japońskim.
Honda Capa wyróżnia się swoim nietypowym designem, który kombinuje cechy minivana i SUV-a. Posiada charakterystyczne, zaokrąglone kształty i duże przeszklone powierzchnie, co zapewnia dobre oświetlenie wnętrza i lepszą widoczność.
Wnętrze Hondy Capa jest przestronne i oferuje wygodne miejsca zarówno dla kierowcy, jak i pasażerów. Mimo kompaktowych rozmiarów, samochód zapewnia dużo miejsca na nogi i głowę, co czyni go komfortowym do podróżowania na dłuższe dystanse.
Honda Capa jest wyposażona w różne funkcje i systemy, które podnoszą komfort i wygodę jazdy. Może być wyposażona w klimatyzację, system audio, elektryczne szyby i lusterka, a także opcjonalnie w system nawigacji satelitarnej.
Pod względem napędu, Honda Capa jest dostępna z różnymi silnikami benzynowymi o różnych pojemnościach i mocach. Samochód może być wyposażony w napęd na przednie lub wszystkie koła, w zależności od preferencji i potrzeb użytkownika.
Honda Capa to praktyczne i funkcjonalne auto, które oferuje przestronne wnętrze, wygodę podróżowania i niekonwencjonalny design. Choć samochód nie był szeroko dostępny na międzynarodowych rynkach, zdobył popularność w Japonii ze względu na swoją wszechstronność i praktyczność.
Przedział pasażerski
Układ
Opis
Skrzynka bezpieczników i przekaźników

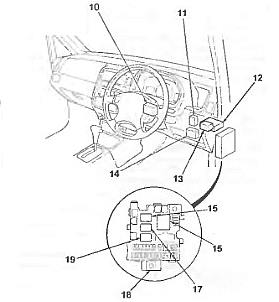

W przedziale pasażerskim główny bezpiecznik i skrzynka przekaźników znajdują się pod tablicą rozdzielczą po stronie kierowcy.
Opis
| 1 | 10A jednostka sterująca SRS (VB) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15A jednostka sterująca SRS (VA) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Główny przekaźnik układu wtryskowego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20A Silnik wycieraczek szyby przedniej, pompa spryskiwacza szyby przedniej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10A Przekaźnik podnośnika szyby, silnik wycieraczki tylnej szyby, pompa spryskiwacza tylnej szyby (strona przekaźnika) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10A Przekaźnik – przerywacz kierunkowskazów (od strony wyłącznika alarmu) zespół zintegrowany, światła cofania (od strony czujnika położenia wybieraka) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 7,5 A Jednostka systemu monitorowania napięcia zasilania, przekaźnik elektrozaworu blokady wybieraka, jednostka zdalnego sterowania centralnego zamka, jednostka systemu ostrzegania o przekroczeniu prędkości, zestaw wskaźników, jednostka sterująca automatycznej skrzyni biegów, alternator | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15A Cewki zapłonowe | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7,5A Przekaźnik wentylatora nagrzewnicy, przekaźnik silnika wentylatora chłodnicy, przekaźnik silnika wentylatora skraplacza, przekaźnik sprzęgła magnetycznego sprężarki klimatyzacji, przekaźnik odmrażania tylnej szyby (modele z automatyczną klimatyzacją), modulator ciśnienia ABS, elektryczne lusterka (od strony sterowania lusterkami elektrycznymi) ), panel sterowania klimatyzatora, siłownik przełącznika wlotu powietrza (modele z klimatyzacją automatyczną), przełącznik klimatyzatora (modele z klimatyzacją ręczną), termostat klimatyzatora (modele z klimatyzacją ręczną) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15A Odszraniacz tylnej szyby (po stronie przekaźnika? (modele z klimatyzacją ręczną), oświetlenie przełącznika odszraniacza tylnej szyby (modele z klimatyzacją ręczną) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15A Zapalniczka, jednostka audio, wyświetlacz (modele z systemem nawigacji), jednostka nawigacji, przekaźnik złącza akcesoriów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 7,5A Jednostka sterująca silnika, główny przekaźnik układu wtryskowego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20A Elektrycznie sterowany podnośnik szyby tylne lewe drzwi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20A Elektrycznie otwierane tylne prawe drzwi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20A Elektrycznie sterowany podnośnik szyby, przednie drzwi pasażera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 20A Jednostka sterująca elektrycznie sterowaną szybą, elektrycznie sterowana szyba drzwi kierowcy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźniki | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | Wiązka przewodów SRS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | Rzepa okna elektrycznego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | Przekaźnik – przerywacz kierunkowskazów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | Przekaźnik elektromagnetyczny blokady zmiany biegów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | Blokada zapłonu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | Gniazdo przekaźnika do podłączenia dodatkowego wyposażenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Komora silnika
Układ
Opis
Skrzynka bezpieczników i przekaźników

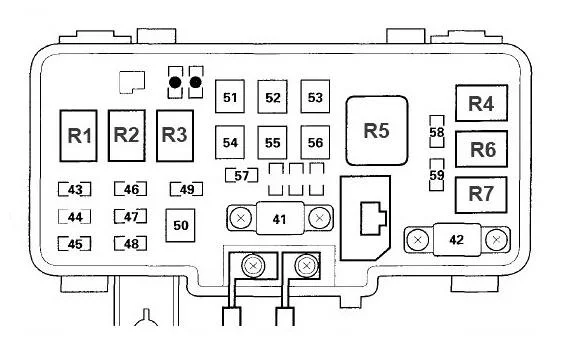

To urządzenie jest instalowane po prawej stronie i zamykane pokrywą ochronną.
Opis
| 41 | Akumulator 80A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 50A Wyłącznik zapłonu (+B), złącze „B” dla wyposażenia dodatkowego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 10A Reflektor prawy, kierunkowskaz świateł drogowych | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 10A Lewy reflektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 15A Odszraniacz tylnej szyby (modele z automatyczną klimatyzacją) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 15A Główny przekaźnik układu wtryskowego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 10A Elektrozawór blokujący kluczyk zapłonu, światła hamowania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźnik klaksonu, klakson (strona przekaźnika) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | Modulator ciśnienia ABS 20A (+V) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 10A Przekaźnik-przerywacz kierunkowskazów (od strony wyłącznika alarmu) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | Modulator ciśnienia ABS 40A (+V) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 40A Przekaźnik podnośnika szyb | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | 30A Bezpieczniki nr 22, 23, 24, 25 w kostce montażowej pod tablicą rozdzielczą | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 30A Silnik wentylatora nagrzewnicy (po stronie przekaźnika) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | 15A Silnik wentylatora chłodzącego (strona przekaźnika) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | 20A Silnik wentylatora skraplacza (strona przekaźnika) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sprzęgło elektromagnetyczne sprężarki układu klimatyzacji (po stronie promienia) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | 7,5A Jednostka zintegrowana, wymiary, oświetlenie tablicy rejestracyjnej, światło, złącze „C” do wyposażenia dodatkowego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźniki | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Reflektor nr 1 (prawy) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Reflektor nr 2 (lewy) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Wentylator skraplacza klimatyzacji | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Silnik wentylatora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Wentylator chłodnicy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Sprzęgło sprężarki klimatyzacji | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
