W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Accord VII z lat: 2005.

Honda Accord VII, znany również jako Honda Accord CL/CM, był produkowanym w latach 2002-2007 modelem samochodu osobowego klasy średniej przez japońskiego producenta samochodów Honda. Jest to siódma generacja Accord, która wprowadziła kilka istotnych zmian w porównaniu do poprzedników.

Honda Accord VII zaprezentował nowoczesny i elegancki design, charakteryzujący się zaokrąglonymi liniami i płynnymi proporcjami. Był dostępny w wersji czterodrzwiowego sedana oraz wersji kombi o nazwie Accord Tourer. Zarówno zewnętrzne, jak i wnętrze pojazdu zostały starannie zaprojektowane, oferując atrakcyjny wygląd i komfortową przestrzeń.

W zakresie silników Honda Accord VII oferował różne jednostki napędowe, w zależności od rynku. Silniki benzynowe o pojemności od 2.0 do 3.0 litra były dostępne w różnych wersjach mocy, zapewniając odpowiednie osiągi i ekonomię paliwa. Niektóre wersje były również dostępne z silnikiem wysokoprężnym.

Accord VII był dobrze wyposażony, oferując wiele funkcji i udogodnień. W zależności od wersji i wyposażenia, można było znaleźć takie elementy jak klimatyzacja, elektrycznie sterowane szyby i lusterka boczne, centralny zamek, system audio, skórzana tapicerka, podgrzewane fotele, system nawigacji i wiele innych opcji. Technologiczne ulepszenia obejmowały zaawansowane systemy bezpieczeństwa, takie jak ABS, ESP i poduszki powietrzne.

Honda Accord VII cieszył się popularnością ze względu na swoją niezawodność, solidność konstrukcji, komfort jazdy i przestronne wnętrze. Model ten przyczynił się do dalszego wzrostu sprzedaży marki Honda i utrzymał pozycję Accord jako cenionego samochodu klasy średniej.

W skrócie, Honda Accord VII to samochód klasy średniej, który oferował nowoczesny design, różnorodne silniki, wysoki poziom wyposażenia i komfortową jazdę. Był to popularny wybór wśród klientów poszukujących niezawodnego i dobrze wykonanego samochodu.

Zobacz także:  Honda Accord VIII (2008-2012) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Komora silnika

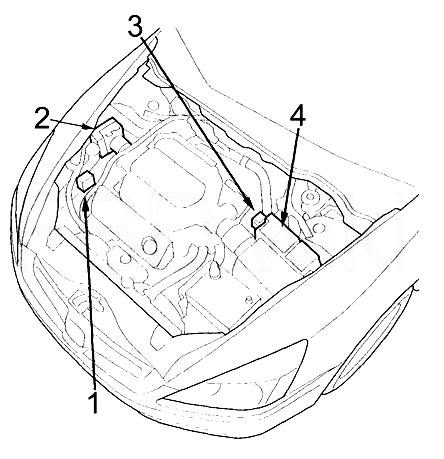

Lokalizacja

Honda Accord (2005) - schematy bezpieczników i przekaźników

Opis

  1. Skrzynka przekaźnikowa nr 2
  2. Jednostka sterująca ABS/TCS lub VSA
  3. Skrzynka przekaźnikowa nr 1
  4. Skrzynka bezpieczników i przekaźników

Skrzynka przekaźnikowa nr 2

To urządzenie jest dostępne tylko w modelach hybrydowych.

Honda Accord (2005) - schematy bezpieczników i przekaźników

34 Moduł sterowania zespołem napędowym 7,5 A (MCM), przekaźnik nr 1 MCM
35  –
Przekaźniki
R1 Sterowanie wentylatorem
R2 Elektryczna pompa płynu chłodzącego
R3 Światła dzienne

Skrzynka przekaźnikowa nr 1

Honda Accord (2005) - schematy bezpieczników i przekaźników

36 Bezpiecznik 40A (skrzynka przekaźników nr 2 w komorze silnika): nr 34, bezpieczniki: 53, 54
37 30A Pomocnicza pompa oleju przekładniowego (ATFP)
Przekaźniki
R1 Hybrydowy: pomocnicza pompa olejowa skrzyni biegów (ATFP)
3,0 l (USA): Sterowanie wentylatorem
3,0 l: Światła do jazdy dziennej
R2 2,4 l: Światła do jazdy dziennej
3,0 l: Sterowanie wentylatorem

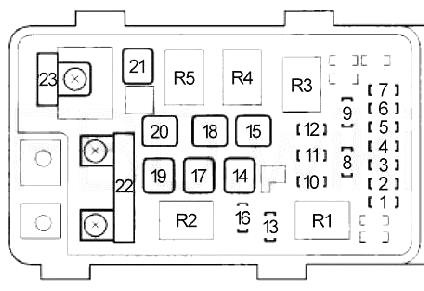

Skrzynka bezpieczników i przekaźników

Honda Accord (2005) - schematy bezpieczników i przekaźników

Honda Accord (2005) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 10 Światła mijania lewego reflektora
2 (30) Cewka odszraniacza tylnej szyby
3 10 Światło drogowe lewego reflektora
4 15 Małe światło
5 10 Prawe światło drogowe
6 10 Prawy reflektor mijania
7 7,5 Zapasowy
8 15 FI ECU
9 20 Wentylator skraplacza
10 Nieużywany
11 20 Wentylator chłodzący
30* Wentylator chłodzący
12 7,5 MG. Sprzęgło
13 20 Klakson, stop
14 40 Tylny odszraniacz
15 40 Zapasowy, ACC
16 15 Światła awaryjne
17 30 Silnik ABS
30* Silnik TCS
18 20 ABS F/S
40* TCS
19 40 Opcja
20 (40) Opcja
21 40 Silnik nagrzewnicy
22 100 Akumulator
Nieużywany
23 50 +B IGI główne
50 Główne zasilanie okna
* Modele 6-cylindrowe
Zobacz także:  Honda Fit i Jazz V (2020-2022) - schematy bezpieczników i przekaźników

Przekaźniki
R1 Wentylator chłodnicy silnika
R2 Wentylator klimatyzacji
R3 Ogrzewanie tylnej szyby
R4 Sprzęgło sprężarki klimatyzacji
R5 Podgrzewacz

Przedział pasażerski

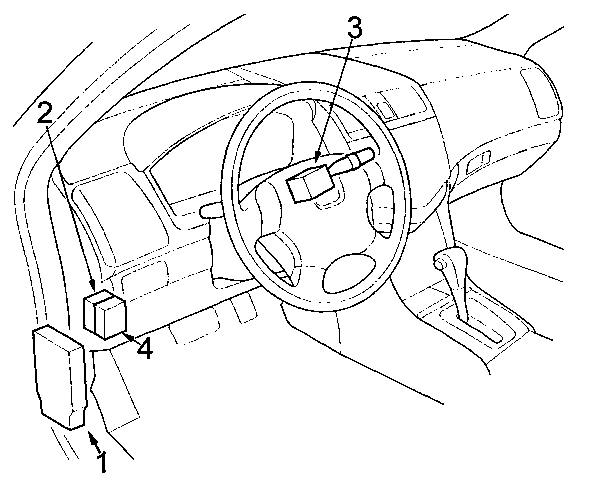

Lokalizacja

Honda Accord (2005) - schematy bezpieczników i przekaźników

Opis

  1. Skrzynka bezpieczników i przekaźników
  2. Jednostka sterująca światłami do jazdy dziennej
  3. Jednostka sterująca przełącznikiem zespolonym
  4. 03-’05: Tempomat

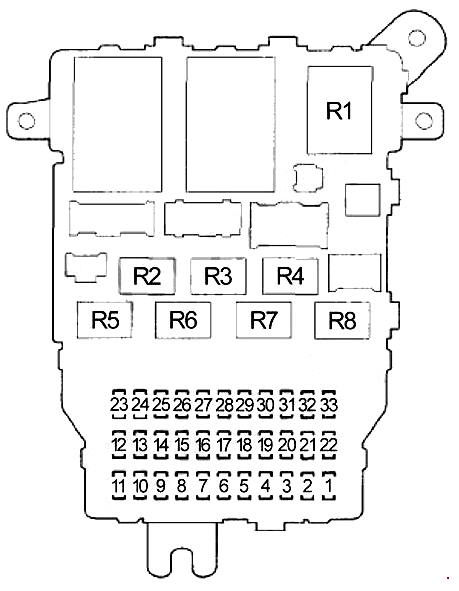

Wewnętrzny panel bezpieczników

Honda Accord (2005) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1*1 (15) DBW
2 15 Cewka zapłonowa
3*2 (10) Światła do jazdy dziennej*
4 15 Grzejnik Laf
5 10 Radio
6 7,5 Wewnętrzne światło
7 10 Światła zapasowe
8 20 Zamek od drzwi
9 15 Przednie gniazda akcesoriów
10 7,5 IG OPDS (system wykrywania pozycji pasażerów)
11 30 Wycieraczka szyby zespolonej
12 Nieużywany
13 Nieużywany
14 (20) Elektryczna prowadnica fotela kierowcy
15 (20) Podgrzewane siedzenie
16 (20) Elektrycznie regulowane pochylanie fotela kierowcy
17 Nieużywany
18 15 IG ACG
19 15 Pompa paliwa IG
20 7,5 Podkładka IG
21 7,5 Licznik IG
22 10 IG SRS
23 7,5 IGP (PGM-FI ECU)
24 Nieużywany
25 Nieużywany
26 20 Zasilanie okna pasażera
27 20 Zasilanie okna kierowcy
28 (20) Szyberdach
29 Nieużywany
30 7,5 IG HAC
31 Nieużywany
32 7,5 ACC
33 Zasilanie okna kierowcy
* – W modelach kanadyjskich
Zobacz także:  Honda StepWGN (1996-2001) - schematy bezpieczników i przekaźników



Przekaźniki
R1 Kierunkowskazy / alarmy
R2 Cewki zapłonowe
R3 Jednostka sterująca silnika (przekaźnik nr 1)
R4 Gniazda
R5 Jednostka sterująca silnika (pompa paliwa) (przekaźnik nr 2)
R6 Elektryczne szyby
R7 Czujnik stosunku powietrza do paliwa (A/F)
R8 Rozrusznik

Panel bezpieczników (strona pasażera)

Honda Accord (2005) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 30 Szyberdach
2 20 Elektrycznie regulowane rozkładanie fotela kierowcy
3 20 Asystent rozkładania fotela elektrycznego
4 20 Przesuwanie fotela kierowcy
5 20 Przesuwanie fotela pasażera
6 10 Światła do jazdy dziennej*
7 20 Zasilanie tylnego lewego okna
8 20 Zasilanie prawego przedniego okna
9 20 Radio;

Zapalniczka.

10 10 Małe światła
11 7,5 Światło wewnętrzne,

Światła w progach drzwi

12 20 Elektryczne zamki do drzwi
13 7,5 Zegar
14 7,5 Kontrola silnika ABS
15 20 Zasilanie przedniego lewego okna
16 20 Zasilanie tylnego prawego okna
* W modelach kanadyjskich



Dodatkowe elementy

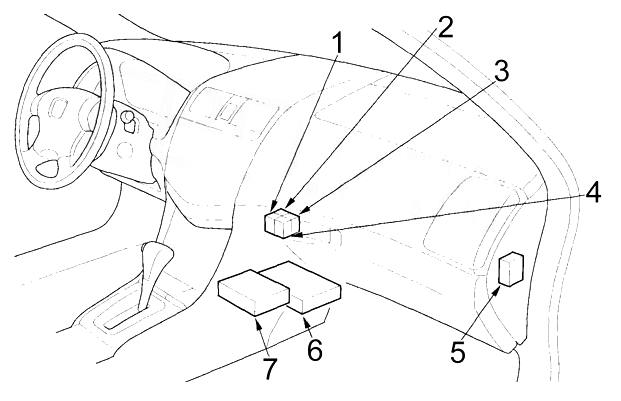

Układ

Honda Accord (2005) - schematy bezpieczników i przekaźników

Opis

  1. Przekaźnik przepustnicy
  2. Przekaźnik ogrzewania siedzenia
  3. Hybrydowy: Przekaźnik tylnego gniazda
  4. Hybrydowy: Aktywny przekaźnik mocowania silnika (ACM).
  5. Hybrydowy: Sterownik elektrycznego wspomagania kierownicy (EPS)
    2,4 l (’06-’07), 3,0 l: Sterownik przepustnicy
  6. Moduł sterujący silnika (ECM/PCM) ECM – M/T; PCM-A/T
  7. Jednostka sterująca poduszką powietrzną



Honda Accord (2005) - schematy bezpieczników i przekaźników

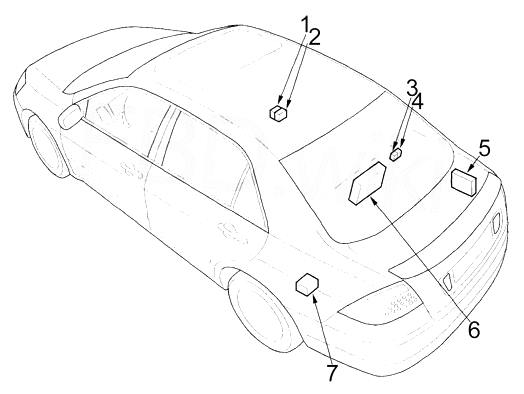

Opis

  1. Sedan: Przekaźnik otwarcia szyberdachu
  2. Sedan: Przekaźnik zamknięcia szyberdachu
  3. Hybrydowy: przekaźnik modułu sterowania zespołem napędowym (MCM) (przekaźnik nr 1)
  4. Hybrydowy: przekaźnik modułu sterowania zespołem napędowym (MCM) (przekaźnik nr 2)
  5. z wyjątkiem Hybrid: odbiornik XM
  6. Hybrydowy: moduł sterujący układu napędowego (MCM),
    z wyjątkiem hybrydowego: jednostka sterująca nawigacją
  7. Hybrydowy: Jednostka sterująca pompą paliwa
