Honda Avancier (1999-2003) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Avancier z lat: 1999, 2000, 2001, 2002, 2003. Honda Avancier to samochód SUV klasy średniej, produkowany przez japońskiego producenta samochodów Honda. Model ten został wprowadzony na rynek w 2016 roku i jest dostępny głównie na rynkach azjatyckich, takich jak Chiny. Honda Avancier […]

05/23/2023
Czas czytania: 4 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Avancier z lat: 1999, 2000, 2001, 2002, 2003.

Honda Avancier to samochód SUV klasy średniej, produkowany przez japońskiego producenta samochodów Honda. Model ten został wprowadzony na rynek w 2016 roku i jest dostępny głównie na rynkach azjatyckich, takich jak Chiny.

Honda Avancier wyróżnia się nowoczesnym i dynamicznym designem, który przyciąga uwagę swoją sylwetką. Samochód oferuje przestronne wnętrze z wysokiej jakości materiałami wykończeniowymi i zaawansowanymi technologiami, które podnoszą komfort i wygodę jazdy.

Pod względem wyposażenia, Honda Avancier oferuje wiele zaawansowanych funkcji i systemów, takich jak system multimedialny z ekranem dotykowym, system nawigacji, system audio, systemy bezpieczeństwa i asystentów jazdy. Samochód może być wyposażony w różne opcje, które umożliwiają dostosowanie go do indywidualnych preferencji i potrzeb użytkownika.

Honda Avancier jest napędzany przez silniki benzynowe o różnych pojemnościach i mocach, które zapewniają odpowiednią dynamikę i oszczędność paliwa. Samochód jest dostępny z napędem na przednie lub wszystkie koła, co pozwala na lepsze dostosowanie do warunków jazdy.

Honda Avancier to samochód, który łączy stylowy wygląd, przestronne wnętrze, zaawansowane technologie i komfort jazdy. Jest to popularny wybór w segmencie SUV na rynku chińskim, gdzie ceni się luksus, nowoczesność i funkcjonalność.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Honda Integra IV (2001-2006) - schematy bezpieczników i przekaźników

Przedział pasażerski

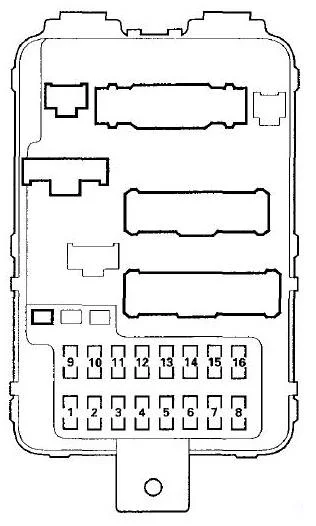

Lewa skrzynka bezpieczników

Na dole panelu, po stronie pasażera, znajduje się skrzynka bezpieczników i przekaźników. Aby uzyskać dostęp, musisz usunąć ochronę.

Honda Avancier (1999-2003) - schematy bezpieczników i przekaźników

Opis

1 20A Lewe drzwi kierowcy (okno elektryczne)
2 20A Fotel lewych drzwi kierowcy sterowany elektrycznie (regulacja wysokości, pochylenie oparcia)
3
4 20A Fotel elektryczny (regulacja wysokości, ruch wzdłużny)
5
6 20A Światła przeciwmgielne
7 20A Elektrycznie sterowana tylna prawa szyba devi
8 20A Okno pasażera z przodu
9 15A Gniazdo przód/tył (zapalniczka), system audio
10
11 10A Oświetlenie wnętrza, oświetlenie bagażnika, system audio, zestaw wskaźników, jednostka elektroniki nadwozia po stronie pasażera (MICU), pilot do drzwi garażowych (Homelink)
12 20A Przekaźnik siłownika zamka wlewu paliwa, jednostka sterująca drzwiami przesuwnymi, jednostka elektroniki nadwozia po stronie pasażera (MICU)
13 7,5A Jednostka kontroli klimatu, zegar, jednostka elektroniki nadwozia po stronie pasażera (MICU), jednostka elektroniki nadwozia drzwi (MICU), zestaw wskaźników, wskaźnik immobilizera
14
15 7,5 A Regulator szyby kierowcy (jednostka elektroniczna nadwozia drzwi (MICU)), jednostka sterująca szybą sterowaną elektrycznie
16 20A Okno tylne lewe drzwi (przekaźnik otwórz / zamknij)
Zobacz także:  Honda Pilot I (2003-2008) - schematy bezpieczników i przekaźników



Schemat przekaźnika z tyłu bloku

Honda Avancier (1999-2003) - schematy bezpieczników i przekaźników

Opis

  • R1 – Elektryczne szyby
  • R2 – Gniazdo
  • R3 – Ogrzewana tylna szyba

Niektóre bezpieczniki i przekaźniki można zainstalować poza pokazanymi jednostkami.

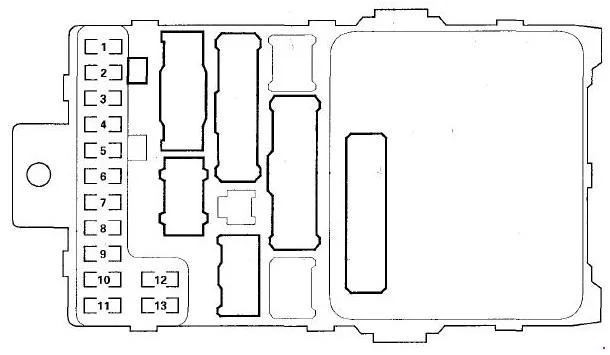

Prawa skrzynka bezpieczników

Na prawym końcu deski rozdzielczej, za osłoną ochronną, zamontowano kolejny blok z bezpiecznikami i przekaźnikami.

Honda Avancier (1999-2003) - schematy bezpieczników i przekaźników

Opis

1 15A Pompa paliwa, przekaźnik modułu sterującego silnika (PGM-FI Main), moduł sterujący poduszki powietrznej (SRS)
2 10A Jednostka sterująca poduszką powietrzną (SRS)
3 7,5 A Panel sterowania nagrzewnicy, przekaźnik nagrzewnicy, przekaźnik sprzęgła sprężarki klimatyzacji, jednostka kontroli klimatu, przekaźnik wentylatora klimatyzacji, przekaźnik sterowania wentylatorem chłodzącym, przekaźnik wentylatora chłodzącego, przekaźnik nagrzewnicy tylnej, przekaźnik podgrzewanej tylnej szyby, tylny klimatyzator, układ recyrkulacji
4 7,5 A Podgrzewane lusterka, elektryczne lusterka, sterownik ABS lub ABS/TCS, opcjonalne złącze S
5 rezerwować
6 15A Alternator, wskaźnik naładowania, tempomat, elektryczny czujnik obciążenia (ELD), układ EVAP, elektrohydrauliczny zawór poduszki silnika, moduł sterujący silnika i skrzyni biegów, podgrzewane sondy lambda, przełącznik SNOW
7 7,5A Tylna wycieraczka i spryskiwacz, pompa spryskiwacza przedniej szyby
8 Przekaźnik gniazdowy 7,5 A, opcjonalne złącze R, elektromagnes AT
9 10A Światła cofania, zestaw wskaźników, czujnik stanu świateł stop, jednostka elektroniki nadwozia kierowcy/pasażera (MICU), wskaźnik awarii układu hamulcowego, jednostka sterująca nawigacją, czujnik awarii hamulca
10 7,5 A Przekaźnik świateł awaryjnych i kierunkowskazów
11 15A Cewki zapłonowe
12 30A Wycieraczka przednia
13 7,5 A Moduł sterujący silnika i skrzyni biegów (PCM), przekaźnik modułu sterującego silnika (główny PGM-FI)
Zobacz także:  Honda Civic XI (2022-2023) - schematy bezpieczników i przekaźników



Niektóre przekaźniki można zainstalować z tyłu bloku

Honda Avancier (1999-2003) - schematy bezpieczników i przekaźników

Opis

  • R1 – Rozrusznik
  • R2 – Światła cofania
  • R3 – Kierunkowskazy

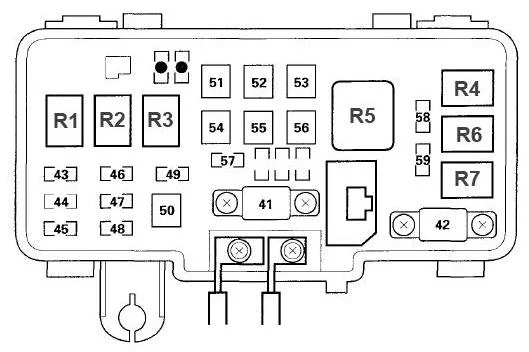

Komora silnika

Główny bezpiecznik i skrzynka przekaźników są zainstalowane obok szafy.

Honda Avancier (1999-2003) - schematy bezpieczników i przekaźników

Opis

41 Akumulator 120A
42 50A Stacyjka (BAT)
43 15A Prawy reflektor, przekaźnik świateł do jazdy dziennej (DRL).
44
45 15A Lewy reflektor, wskaźnik świateł drogowych, przekaźnik świateł do jazdy dziennej (DRL), jednostka sterująca światłami do jazdy dziennej
46 15A Przekaźnik modułu sterującego silnika (główny PGM-FI), złącze diagnostyczne (DLC)
47 20A Światła stopu, przekaźnik klaksonu, tempomat, lampka zapłonu, moduł sterujący ABS lub ABS/TCS, blokada kluczyka zapłonu, moduł sterujący silnika i skrzyni biegów (PCM)
48 20A Sterownik ABS lub ABS/TCS
49 15A Przekaźnik świateł awaryjnych i kierunkowskazów, ostrzeżenie o niebezpieczeństwie
50 30A Jednostka sterująca ABS lub ABS/TCS
51 Bezpieczniki 40A: nr 1, 7, 8, 15, 16
52
53 30A Ogrzewana tylna szyba (przekaźnik podgrzewanej tylnej szyby)
54 Bezpieczniki 40A: nr 9, 10, 11, 12, 13
55 Bezpieczniki 40A: nr 2, 3, 4, 5, 6
56 40A Nagrzewnica przednia
57 30A Wentylator chłodzący
58 30A Wentylator klimatyzacji
59 Sprzęgło sprężarki klimatyzacji 7,5A
Zapasowy bezpiecznik
Przekaźniki
R1 Prawy reflektor
R2 Lewy reflektor
R3 Sygnał dźwiękowy
R4 wentylator klimatyzatora
R5 Nagrzewnica przednia
R6 Wentylator chłodzący
R7 Sprzęgło sprężarki klimatyzacji
