W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Passport I z lat: 1993, 1994, 1995, 1996, 1997.

Honda Passport I, również znany jako pierwsza generacja Honda Passport, to średniej wielkości SUV, który był produkowany w latach 1993-1997. Honda Passport I był efektem współpracy między Honda a amerykańskim producentem samochodów Isuzu, co zaowocowało stworzeniem solidnego i wszechstronnego pojazdu terenowego.

Pod względem designu, Honda Passport I prezentuje klasyczne i muskularne proporcje SUV-a. Charakteryzuje go wysoko osadzona sylwetka, wyraźne linie i masywna przednia atrapa chłodnicy. Choć wygląd zewnętrzny jest prosty, nadaje on Passportowi I pewną estetykę terenową i funkcjonalność.

Wnętrze Honda Passport I oferuje przestronność i funkcjonalność typowe dla SUV-ów tego segmentu. Pomieści wygodnie pięć pasażerów i zapewni wystarczająco dużo miejsca na nogi i głowę. Zastosowane materiały są trwałe i łatwe do utrzymania, a ergonomiczne rozmieszczenie elementów sprawia, że kierowca ma łatwy dostęp do niezbędnych kontrol i funkcji.

Honda Passport I oferuje solidną wydajność i niezawodność. Napędzany jest przez silniki benzynowe o odpowiedniej mocy, które zapewniają wystarczającą dynamikę dla codziennej jazdy i jazdy poza utwardzonymi drogami. Dodatkowo, Passport I jest wyposażony w systemy napędu na cztery koła, które poprawiają przyczepność i zapewniają większą elastyczność w trudniejszych warunkach terenowych.

Pod względem wsparcia dla kierowcy i bezpieczeństwa, Honda Passport I oferuje podstawowe funkcje, takie jak systemy ABS i poduszki powietrzne. Jednak w porównaniu do nowoczesnych modeli, poziom zaawansowanych technologii i systemów bezpieczeństwa w Passport I jest bardziej ograniczony.

Podsumowując, Honda Passport I był solidnym SUV-em, który oferował przestronność, wygodę i zdolności terenowe. Choć nie był najbardziej zaawansowanym technologicznie modelem w swojej klasie, spełniał oczekiwania klientów poszukujących niezawodnego i wszechstronnego pojazdu terenowego.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Honda Odyssey RL3 i RL4 (2005-2010) - schematy bezpieczników i przekaźników



Lokalizacja

Honda Passport I (1993-1997) - schematy bezpieczników i przekaźników

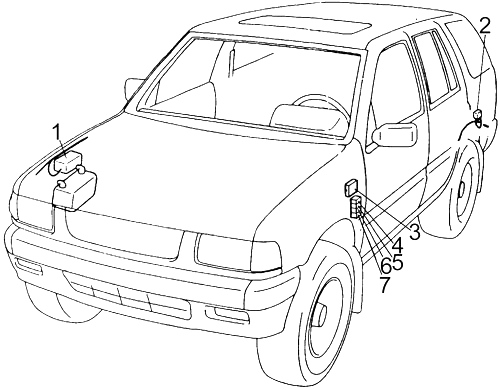

  1. Skrzynka bezpieczników nr 1
  2. Przekaźnik tylnej wycieraczki
  3. Skrzynka bezpieczników nr 2
  4. Przekaźnik odmgławiacza tylnej szyby
  5. Przekaźnik światła tylnego
  6. Przekaźnik zasilania okna
  7. Przekaźnik zmiany biegów w górę



Skrzynka bezpieczników przedziału pasażerskiego (’93-’95,5)

Honda Passport I (1993-1997) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 10 Tylne światła i światła obrysowe boczne, światła postojowe, oświetlenie tablicy rejestracyjnej, oświetlenie instrumentów
2 10 Światło stopu, komputer ECT (4WD A/T)
3 10 Oświetlenie wewnętrzne, światło bagażnika, urządzenie przypominające o pasach bezpieczeństwa (brzęczyk), sterownik ECM (2,6 l)
4 25 Odmgławiacz tylnej szyby, elektryczne zamki drzwi, zwalnianie szyby tylnej klapy
5 10 3,2L: Moduł sterowania automatyczną skrzynią biegów (TCM), światła cofania
20 2,6L: Pompa paliwa, układ wtrysku paliwa
6 15 Spryskiwacz i wycieraczka przedniej szyby, odmgławiacze lusterek
7 10 Wskaźniki, wskaźniki, kierunkowskazy, szyby elektryczne (3,2 l), czujnik prędkości pojazdu (VSS) (3,2 l), odmgławiacz tylnej szyby (2,6 l)
8 10 Układ ładowania, światła cofania, układ wtrysku paliwa, tempomat (3,2 l), światła hamowania (3,2 l)
9 15 Cewka zapłonowa
10 10 Tylna wycieraczka/spryskiwacz
11 10 3.2L: System startowy
10 2,6L: Rozrusznik, moduł sterujący silnika (ECM)
12 15 Zapalniczka, radio, elektryczne lusterka
13 20 Sterowanie przeciwblokujące tylnego koła
14
15
16
17
Wyłącznik obwodu
18 30 Zasilanie okna

Skrzynka bezpieczników w przedziale pasażerskim (’95,5-’97)

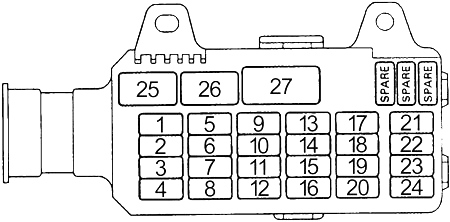

Honda Passport I (1993-1997) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 10 Rozrusznik
2 20 ’95: Pompa paliwa
3 15 Generator, ECM, VSV EGR (3,2 l), kanister VSV (3,2 l), kontroler wskaźnika zmiany biegów (3,2 l), elementy sterujące sprężarki klimatyzacji (’96)
4 15 Cewka zapłonowa (2,6L), zapłon elektroniczny (3,2L), Power SW (2,6L)
5 15 Światło tylne, oświetlenie oświetlenia, kontroler oświetlenia
6 15 System bezpieczeństwa
7 15 Miernik, przekaźnik odszraniania tylnej szyby, czujnik prędkości pojazdu, pas bezpieczeństwa – brzęczyk przypomnienia o kluczyku i świetle, wskaźnik prędkości, kontroler blokady zmiany biegów
8 15 System bezpieczeństwa
9 10 Oświetlenie w przechowalni, oświetlenie dzięki uprzejmości, oświetlenie kopuły, oświetlenie mapy, pas bezpieczeństwa – dźwięk przypominający o klawiszach i lampkach, dźwięk
10
11 20 Przednia wycieraczka/spryskiwacz, wycieraczki przerywane
12 10 Tempomat, system zmiany biegów w locie
13 15 Światła stopu, wysoko zamontowane światło stopu, tempomat, kontroler ABS tylnego koła, automatyczna skrzynia biegów TCM (3,2 l), blokada zmiany biegów i kontroler wskaźnika zmiany biegów (3,2 l)
14 20 Zasilany zamek drzwi
15 15 Światło cofania, kierunkowskaz, migacz, tempomat (A/T) Przekaźnik szyby elektrycznej, ogrzewanie lusterek
16 10 Tylna wycieraczka/spryskiwacz
17 15 Odmrażacz tylnej szyby, siłownik klapy klapy, przełącznik odszraniania, system bezpieczeństwa
18 15 Odmrażacz tylnej szyby, siłownik klapy klapy, przełącznik odszraniania, system bezpieczeństwa
19 15 Audio, zasilanie lusterka
20 15 Zapalniczka
21 10 SRS 1 (poduszka powietrzna) – lampka ostrzegawcza
22 10 SRS 2 (poduszka powietrzna) – Inflator (kierowca i pasażer)
23 20 Tylny kontroler ABS
24 10 ABS
Dioda
25 Światło kopuły
26 Światło dzięki uprzejmości
Wyłącznik obwodu
27 30 Zasilanie okna

Skrzynka bezpieczników komory silnika (’93-’95,5)

Zobacz także:  Honda Integra III (1993-2001) - schematy bezpieczników i przekaźników

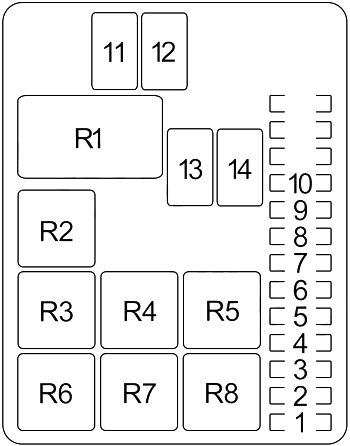

Honda Passport I (1993-1997) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 15 2,6 l: ECM, układ wtrysku paliwa
10 3.2L: podgrzewany czujnik tlenu, układ wtrysku paliwa
2 20 2,6L: Pompa paliwa
15 3.2L: Pompa paliwa
3 15 Kierunkowskazy, światła awaryjne
4 10 Klakson, zamki do drzwi
5 10 System ładowania, lampka ostrzegawcza ładowania
6 10 2,6 l: podgrzewany czujnik tlenu, układ wtrysku paliwa
10 3.2L: System blokady A/T
7 20 Sterowanie dmuchawą nagrzewnicy/klimatyzacji
8 10 Sterowanie sprężarką klimatyzatora
9 10 Prawy reflektor
10 10 Lewy reflektor
11 30 Główny nr 2
12 30 A/T: Wentylator skraplacza
13 30 3.2L: Moduł sterujący silnika (ECM)
14 60 Główny nr 1
Przekaźnik
R1 Wycieraczka
R2 Rozrusznik
R3 Klimatyzacja – Nagrzewnica
R4 Ładowanie
R5 Moduł sterujący silnika (ECM)
R6 Reflektor
R7 Sprężarka klimatyzacji
R8 Pompa paliwowa
Zobacz także:  Honda Fit i Jazz III (2009-2014) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników komory silnika (’95,5-’97)

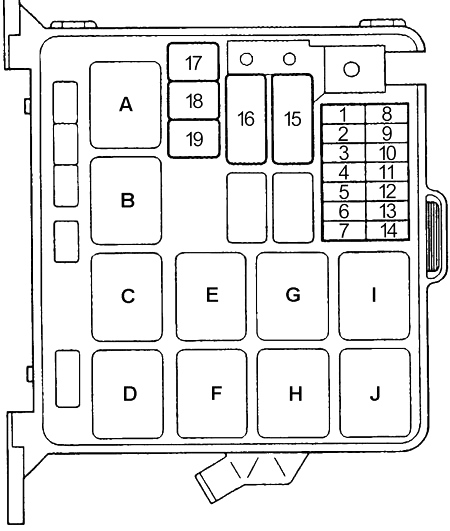

Honda Passport I (1993-1997) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 15 Światło ostrzegawcze, jednostka błyskowa
2 10 Klakson, złącze łącza danych (DLC)
3
4 20 Silnik dmuchawy
5 10 Sprzęgło sprężarki klimatyzacji, sprężarka klimatyzacji (3,2 l), urządzenie do szybkiej kontroli biegu jałowego (2,6 l)
6 10 ’95: Lampka ostrzegawcza ładowania
7
8 10 Reflektor – lewy, lampka kontrolna świateł drogowych
9 10 Reflektor – prawy
10 10 Czujnik O2 (czujnik tlenu)
20 ’3,2L (’96-’97): Czujnik O2 (czujnik tlenu)
11 20 Pompa paliwa 1
12 15 ECM, wtryskiwacz paliwa, VSV, EGR (2,6 l), kanister VSV (2,6 l), elektrozawór EGR (2,6 l), regulator mocy VSV (2,6 l)
13 15 ’96-’97: Elektroniczny moduł sterujący hamulca (EBCM)
14 20 2,6 l: pompa paliwa 2
14 15 ’96-’97: Jednostka hydrauliczna ABS
15 100 ’95: Dystrybucja zasilania, system ładowania
60 ’96-’97: Układ wtrysku paliwa, układ rozruchowy
16 60 ’95: Przełącznik kluczykowy
100 ’96-’97: Dystrybucja mocy, system ładowania
17 30 ’95: Wentylator skraplacza
40 ’96-’97: ABS
18
19 30 ’96-’97: Wentylator skraplacza
Przekaźnik
A Reflektor
B 3,2 l: klimatyzacja – sprężarka
C Opłata
D Klakson
E Termo
F Rozrusznik
G Podgrzewacz
H Moduł sterujący silnika (ECM)
I Pompa paliwowa
J 3.2L: Wentylator klimatyzatora
Dioda
Przekaźnik rozrusznika, lampka ostrzegawcza ładowania, bramka włazu
Moduł sterujący silnika (ECM)
Pompa paliwowa
