W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy HR-V II z lat: 2020, 2021.

Honda HR-V II to druga generacja popularnego crossovera Honda HR-V, który został wprowadzony na rynek w 2015 roku. Model ten charakteryzuje się nowoczesnym designem, przestronnym wnętrzem i zaawansowanymi technologiami.

Pod względem stylistyki, Honda HR-V II prezentuje dynamiczne linie nadwozia, z płynnymi kształtami i muskularnym wyglądem. Ma kompaktowe rozmiary, ale oferuje przestronne wnętrze, które jest starannie zaprojektowane, aby zapewnić wygodę kierowcy i pasażerom.

Wnętrze HR-V II jest ergonomiczne i dobrze wykończone, z wysokiej jakości materiałami i nowoczesnymi elementami. Model ten oferuje wiele praktycznych rozwiązań, takich jak system Magic Seat, który umożliwia różne konfiguracje siedzeń i przestrzeni bagażowej.

Honda HR-V II wyposażona jest w zaawansowane technologie i systemy bezpieczeństwa. Może oferować takie funkcje jak system nawigacji satelitarnej, kamera cofania, system monitorowania martwego pola, asystent pasa ruchu, adaptacyjny tempomat i wiele innych.

Pod względem napędu, Honda HR-V II oferuje różne opcje silnikowe, w zależności od rynku i wersji wyposażenia. Może być dostępna z silnikami benzynowymi lub turbodieslami, a także z napędem na przednie lub wszystkie koła.

Honda HR-V II cieszy się popularnością ze względu na swoje połączenie stylowego wyglądu, praktyczności, zaawansowanych technologii i ekonomicznych jednostek napędowych. Jest to idealny wybór dla osób poszukujących kompaktowego crossovera o wysokim standardzie jakości i komfortu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Honda StepWGN (2005-2009) - schematy bezpieczników i przekaźników

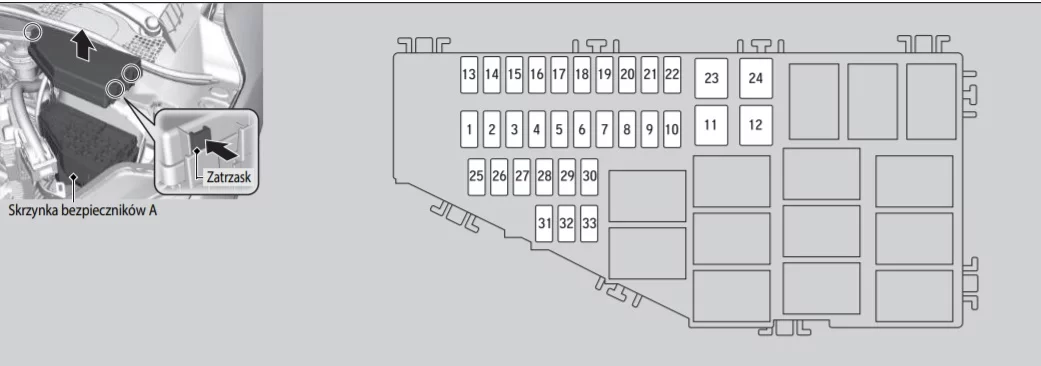

Skrzynka bezpieczników w komorze silnika

Skrzynka bezpieczników A

Honda HR-V II (2020-2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30A Wycieraczka
2
3 30A Wyłącznik główny
4
5 20A Główne światła mijania
6 20A Elektryczne przesuwanie fotela kierowcy
7 20A Wtryskiwacz
8 15A/20A IGP
9 15A Cewka IG;

IGP2.

10 15A System „drive by wire”
10 10A LAF
11 30A VST2
12 30A Główny wentylatora
13 30A Przycisk rozrusznika
14 7,5A Sprzęgło MG
15 7,5A Czujnik akumulatora
15 10A FI ECU, podtrzymanie
16 10A Światła przeciwmgielne przednie
17 20A Regulacja kąta pochylenia fotela kierowcy sterowanego elektrycznie
17 15A TCU
18 10A Sygnał dźwiękowy
19 10A Światła pozycyjne
20 7,5A UB ECU;

FI ECU, podtrzymanie.

21 10A Podtrzymanie
22 10A Audio
23 30A Dodatkowy wentylator
24 30A VST1
25 7,5A IGP2 SUB
25 10A VBACT
26 7,5A Dodatkowy przekaźnik FI;

IGP2.

27 10A Światło mijania lewego reflektora
28 10A Światło mijania prawego reflektora
29 7,5A Rozrusznik
30 30A Podtrzymanie (VST)
31 10A Światła stop
32 10A Światła awaryjne
33 10A Światła do jazdy dziennej

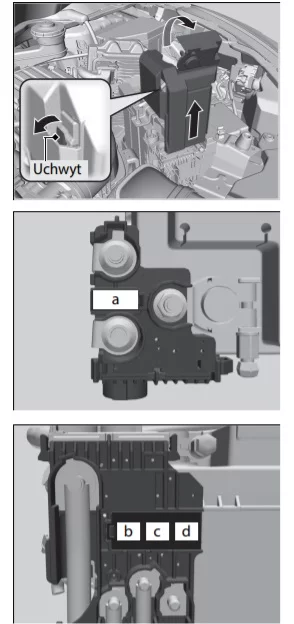

Skrzynka bezpieczników B

Honda HR-V II (2020-2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
a 100 A *¹
125 A *²
150 A *³
Główny akumulator
b 70A Główny RB 1
c 80A Główny RB 2
d 70 A*¹, *²
50 A*³
Główny CAP*¹;
RFC*²;
Świece żarowe*³.

*1: wersje benzynowe bez turbosprężarki
*2: wersje benzynowe z turbosprężarką
*3: wersje DieselSkrzynka bezpieczników w przedziale pasażerskim

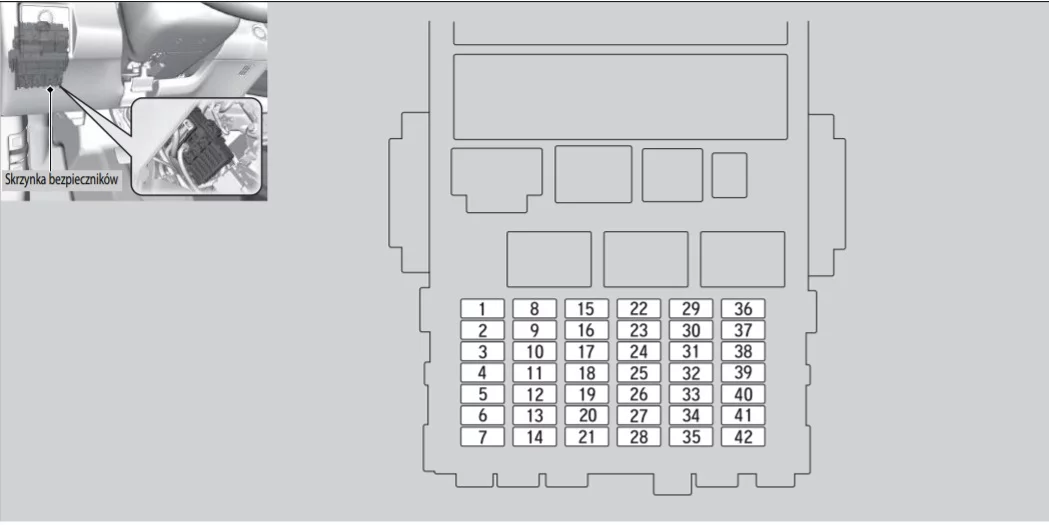

Skrzynka bezpieczników A

Honda HR-V II (2020-2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20A Zamek drzwi
2
3 10A System dostępu bezkluczykowego
4 10A Tryb odblokowania drzwi z lewej strony
5 10A Tryb odblokowania drzwi z prawej strony
6
7
8 20A Elektrycznie sterowana szyba w drzwiach kierowcy
9 20A Elektrycznie sterowana szyba w drzwiach pasażera
10 20A Elektrycznie sterowana tylna lewa szyba
11 20A Elektrycznie sterowana tylna prawa szyba
12 10A Blokada drzwi z lewej strony
13 10A Blokada drzwi z prawej strony
14 10A Światło przeciwmgielne tylne
15 10A Światła drogowe prawego reflektora
16 7,5A STS
17 20A Roleta przeciwsłoneczna
18 20A Dach panoramiczny
19 20A Podgrzewacze siedzeń
20 20A Przesuwanie fotela pasażera sterowanego elektrycznie
21 20A Regulacja kąta pochylenia fotela pasażera sterowanego elektrycznie
21 10A Kamera MP
22 15A Spryskiwacz
23 10A Tylna wycieraczka, główna
24 7,5A Klimatyzacja
25 7,5A Światła do jazdy dziennej
26 7,5A Rozrusznik
27 7,5A ABS/VSA
28 10A SRS
29 10A Światła drogowe lewego reflektora
30 10A ACG
31 10A Przekaźnik
32 15A Pompa paliwowa
33 7,5A SRS 2
34 7,5A Zestaw wskaźników
35 7,5A MISS SOL
36 20A Gniazdo zasilania akcesoriów (w panelu konsoli)
37 7,5A ACC
38 7,5A ACC
39 10A Opcja
40 10A Wycieraczka tylnej szyby
41
42

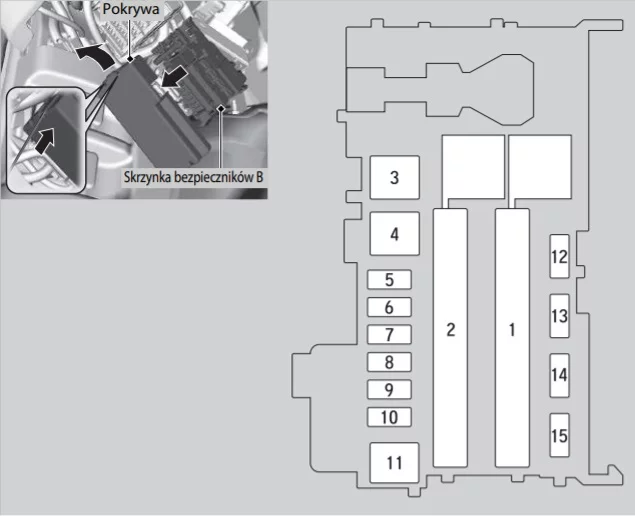

Skrzynka bezpieczników B

Honda HR-V II (2020-2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 70A Elektryczny układ wspomagania kierownicy (EPS)
1 30A/50A Główny IG
1 50A Główna skrzynka bezpieczników 2
1 40A Silnik ABS/VSA
1 30A Główna skrzynka bezpieczników
1 40A Główna skrzynka bezpieczników 3
2 30A/40A Ogrzewanie tylnej szyby;
Lewy elektryczny hamulec postojowy;
Główne IG 2*1;
Silnik nagrzewnicy;
Prawy elektryczny hamulec postojowy;
ABS/VSA FSR;
A/C PTC 1;
A/C PTC 2;
A/C PTC 3;
A/C PTC 4;
Prawy elektryczny hamulec postojowy;
Lewy elektryczny hamulec postojowy.
3 40A Silnik nagrzewnicy
4 30A Główne IG 2
5 30A ABS/VSA FSR
6 20A ABS/VSA FSR
7 20A Tylne gniazdo zasilania akcesoriów
8
9 7,5A Oświetlenie wnętrza
10 20A Środkowe gniazdo zasilania akcesoriów
11 30A Ogrzewanie tylnej szyby
12 7,5A Blokada kluczyka ACC
13
14
15 30A Przednie wycieraczki

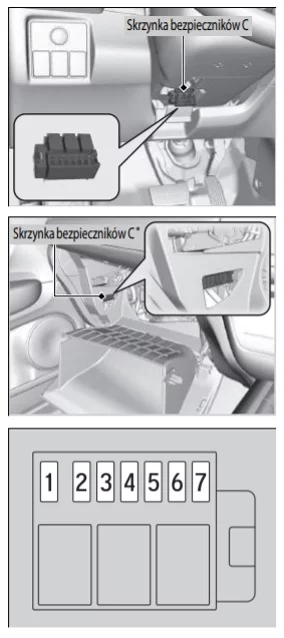

Skrzynka bezpieczników C (wybrane modele)

Honda HR-V II (2020-2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5A IG1 pompy paliwa
2 7,5A Przekaźnik 2 IG1
3 10A Pompa wspomagania elektrycznego
4 7,5A System „drive by wire”
5 7,5A Akcesoria
6 7,5A Przekaźnik 1 IG1
7 15A Główny podtrzymania 2
