Ford Transit Courier (2014-2020) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit Courier z lat: 2014, 2015, 2016, 2017, 2018, 2019, 2020. Ford Transit Courier to kompaktowy furgon produkowany przez amerykańskiego producenta samochodów Ford. Model ten był dostępny w latach 2014-2020 i cieszył się popularnością jako praktyczne i wszechstronne rozwiązanie dla małych firm, […]

07/01/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit Courier z lat: 2014, 2015, 2016, 2017, 2018, 2019, 2020.

Ford Transit Courier to kompaktowy furgon produkowany przez amerykańskiego producenta samochodów Ford. Model ten był dostępny w latach 2014-2020 i cieszył się popularnością jako praktyczne i wszechstronne rozwiązanie dla małych firm, dostawców oraz osób poszukujących kompaktowego samochodu do codziennych zadań.

Transit Courier wyróżniał się swoim kompaktowym rozmiarem, który pozwalał na łatwe poruszanie się po zatłoczonych miejskich ulicach oraz zapewniał dużą manewrowość. Mimo swojego rozmiaru, samochód ten oferował przestronną przestrzeń ładunkową, która była jedną z największych w swojej klasie. W zależności od wersji i konfiguracji, Transit Courier mógł pomieścić od 2 do 5,3 metra sześciennego ładunku.

Wnętrze Transit Courier zostało zaprojektowane w sposób ergonomiczny i funkcjonalny. Kierowcy doceniali dobrą widoczność z kabiny oraz wygodne pozycjonowanie wszystkich niezbędnych elementów. Dodatkowo, samochód ten oferował różne opcje dostosowania, takie jak regulowane fotele i konfiguracje kabiny, aby spełnić indywidualne potrzeby użytkowników.

Pod względem osiągów, Ford Transit Courier był dostępny z różnymi silnikami benzynowymi i diesla, które zapewniały zrównoważoną kombinację mocy i ekonomiczności. Model ten oferował również różne systemy wspomagające jazdę, takie jak kontroli trakcji i stabilizacji, asystent parkowania oraz systemy bezpieczeństwa, które wpływały na zwiększenie komfortu i bezpieczeństwa jazdy.

Transit Courier był również wyposażony w zaawansowane technologie, takie jak system multimedialny z ekranem dotykowym, nawigację, Bluetooth i zintegrowane sterowanie głosem. To umożliwiało łatwe podłączenie urządzeń i korzystanie z różnych funkcji, zarówno podczas pracy, jak i w czasie wolnym.

Podsumowując, Ford Transit Courier był praktycznym, wszechstronnym i kompaktowym furgonem, który oferował dużą przestrzeń ładunkową, ekonomiczne silniki oraz zaawansowane technologie. Był to popularny wybór dla małych firm i osób, które potrzebowały niezawodnego i funkcjonalnego samochodu do codziennych zadań dostawczych.

Zobacz także:  Ford F-250, F-350, F-450, F-550 (2002-2007) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

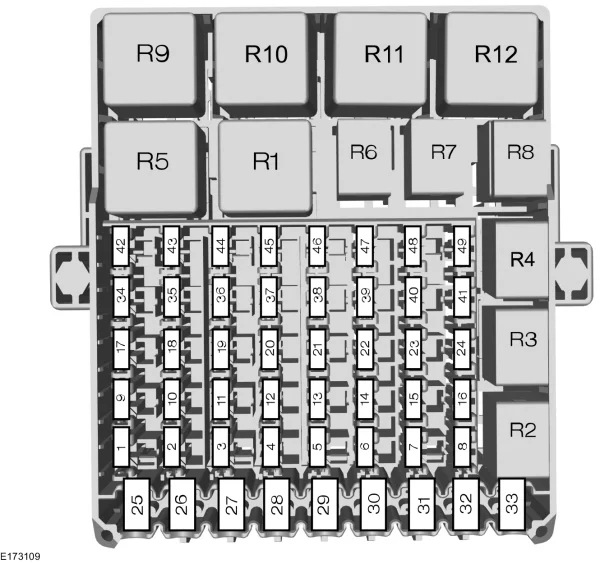

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się za schowkiem (otwórz schowek, wciśnij boki do wewnątrz i obróć schowek w dół).

Ford Transit Courier (2014-2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 7,5A Podgrzewana przednia szyba.
Silnik dmuchawy.
Moduł czujnika deszczu.
Samościemniające się lusterko wewnętrzne.
F2 10 A Wyłącznik lampki stopu.
F3 5A Lampy cofania.
Tylna kamera wspomagania parkowania.
F4 10 A Podgrzewana dysza spryskiwacza.
Poziomowanie reflektorów.
F5 7,5A Elektrycznie sterowane lusterka zewnętrzne.
F6 15A Wycieraczka tylnej szyby.
F7 15A Pompa spryskiwacza przedniej szyby.
F8 3A Ładowarka USB.
F9 15A Podgrzewany fotel pasażera .
F10 15A Podgrzewany fotel kierowcy .
F11 Nieużywany.
F12 10 A Moduł poduszki powietrznej.
F13 10 A Przekaźnik silnika dmuchawy.
Immobilizer silnika.
Elektroniczne wspomaganie kierownicy.
Zestaw wskaźników tablicy rozdzielczej.
F14 7,5A Moduł sterujący układu napędowego.
Pompa paliwowa.
F15 7,5A Jednostka audio.
Zestaw wskaźników tablicy rozdzielczej.
F 16 Nieużywany.
F17 Nieużywany.
F18 10 A Wskaźnik wyłączenia poduszki powietrznej pasażera.
F19 10 A Złącze łącza danych.
F20 20A Moduł holowniczy przyczepy.
F21 15A Jednostka audio.
Jednostka nawigacyjna (do 2018 r.).
F22 7,5A Klaster instrumentów.
F23 7,5A Przedni moduł interfejsu sterowania/wyświetlacza.
Moduł sterowania klimatyzacją.
Przełącznik świateł awaryjnych (do 2018 r.).
F24 10 A Moduł SYNC.
Moduł globalnego systemu pozycjonowania (do 2018 r.).
F25 30A Elektryczne szyby.
F26 30A Wycieraczki.
F27 Nieużywany.
F28 30A Zasilacz z automatycznym startem i zatrzymaniem.
F29 20A Tylne pomocnicze punkty zasilania.
F30 20A Gniazdo zapalniczki.
Przednie pomocnicze punkty zasilania.
F31 Nieużywany.
F32 30A Podgrzewany element przedniej szyby z lewej strony.
F33 30A Podgrzewany element przedniej szyby z prawej strony.
F34 20A Centralny zamek.
F35 Nieużywany.
F36 20A Ogrzewana tylna szyba.
F37 15A Stacyjka.
F38 7,5A Alarm antykradzieżowy.
F39 25A Moduł drzwi kierowcy (od 2019).
F40 25A Moduł drzwi pasażera (od 2019).
F41 Nieużywany.
F42 7,5A Tylna kamera wspomagania parkowania.
F43 Nieużywany.
F44 Nieużywany.
F45 10 A Podgrzewane lusterka zewnętrzne.
F46 Nieużywany.
F47 Nieużywany.
F48 Nieużywany.
F49 Nieużywany.
Przekaźniki
R1 Zapłon.
R2 Gniazdo zapalniczki.
Przednie pomocnicze punkty zasilania.
R3 Centralny zamek.
R4 Ogrzewana tylna szyba.
R5 Nieużywany.
R6 Nieużywany.
R7 Nieużywany.
R8 Tylne pomocnicze punkty zasilania.
R9 Podgrzewana przednia szyba.
R10 Nieużywany.
R11 Pompa spryskiwacza przedniej szyby.
R12 Pompa spryskiwacza przedniej szyby.

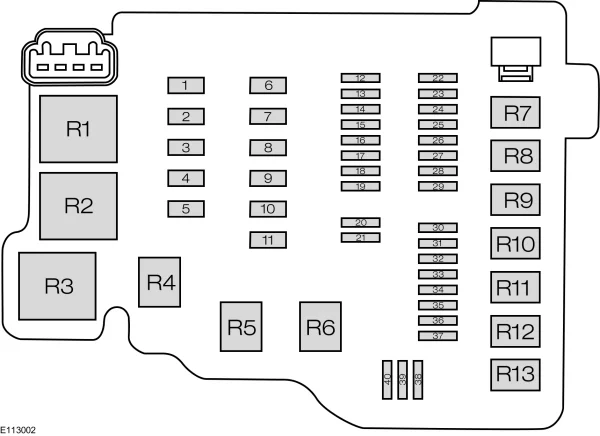

Ford Transit Courier (2014-2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 30A System zapobiegania blokady kół.
F2 60A Wentylator chłodzący.
F3 30A/40A Wentylator chłodzący.
F4 30A Silnik dmuchawy.
F5 60A Zasilanie skrzynki bezpieczników w przedziale pasażerskim.
F6 30A Centralny zamek.
F7 60A Przekaźnik zapłonu.
F8 60A Świece żarowe.
F9 60A Podgrzewana przednia szyba.
F10 30A Diesel: podgrzewacz paliwa.
F11 30A Rozrusznik.
F12 10 A Światło drogowe lewe.
F13 10 A Światła drogowe prawe.
F14 15A EcoBoost: Pompa wodna.
F15 15A/20A EcoBoost: Cewka zapłonowa (20A).
Diesel: Aktywna żaluzja kratki, pompa oleju, sprężarka klimatyzacji (15A)
F 16 15A EcoBoost: Moduł sterujący układu napędowego.
Diesel: podgrzewany czujnik tlenu, zawór obejściowy chłodnicy recyrkulacji spalin.
F17 15A/20A EcoBoost: Podgrzewany czujnik tlenu (15A).
Diesel: Moduł sterujący układu napędowego (20 A lub 15 A od 2019 r.).
F18 15A Diesel: czujnik cząstek stałych.
F19 7,5A Sprężarka klimatyzacji.
F20 Nieużywany.
F21 Nieużywany.
F22 20A Diesel: Moduł podawania paliwa.
F23 15A Przednie światła przeciwmgielne.
F24 15A Kierunkowskazy.
F25 15A Lampy zewnętrzne z lewej strony.
F26 15A Lampy zewnętrzne prawe.
F27 7,5A Moduł sterujący układu napędowego.
F28 20A System zapobiegania blokady kół.
F29 10 A Sprzęgło klimatyzacji.
F30 Nieużywany.
F31 Nieużywany.
F32 20A Klakson.
F33 20A Ogrzewana tylna szyba.
F34 20A Pompa paliwowa. Podgrzewacz paliwa.
F35 15A Alarm antykradzieżowy.
F36 Nieużywany.
F37 Nieużywany.
F38 Nieużywany.
F39 Nieużywany.
F40 Nieużywany.
Przekaźniki
R1 Wentylator chłodzący.
R2 Świece żarowe.
R3 Moduł sterujący układu napędowego.
R4 Światła drogowe.
R5 Nieużywany.
R6 Grzałka przewodu paliwowego.
R7 Wentylator chłodzący.
R8 Rozrusznik.
R9 Sprzęgło klimatyzacji.
R10 Przednie światła przeciwmgielne.
R11 Pompa paliwa, podgrzewacz paliwa.
R12 Diesel: lampa cofania
R13 Silnik dmuchawy.
