Ford Transit Courier (2021-2023) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit Courier z lat: 2021, 2022, 2023. Ford Transit Courier to kompaktowy furgon produkowany przez amerykańskiego producenta samochodów Ford. Jest częścią rodziny Ford Transit, która obejmuje różne rozmiary i konfiguracje pojazdów dostawczych. Transit Courier został zaprojektowany jako wszechstronny i praktyczny samochód dostawczy, […]

07/01/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit Courier z lat: 2021, 2022, 2023.

Ford Transit Courier to kompaktowy furgon produkowany przez amerykańskiego producenta samochodów Ford. Jest częścią rodziny Ford Transit, która obejmuje różne rozmiary i konfiguracje pojazdów dostawczych.

Transit Courier został zaprojektowany jako wszechstronny i praktyczny samochód dostawczy, idealny dla małych firm, dostawców oraz osób, które potrzebują kompaktowego pojazdu do codziennych zadań. Mimo swojego niewielkiego rozmiaru, samochód ten oferuje imponującą przestrzeń ładunkową, która jest jedną z największych w swojej klasie. W zależności od wersji i konfiguracji, Transit Courier może pomieścić od 2 do 5,3 metra sześciennego ładunku, co daje dużą elastyczność przy przewozie towarów.

Wnętrze Transit Courier zostało zaprojektowane z myślą o funkcjonalności i wygodzie. Kabina jest ergonomiczna, z dobrze rozmieszczonymi przyciskami i elementami kontrolnymi, co ułatwia obsługę podczas pracy. Ponadto, samochód oferuje różne opcje dostosowania, takie jak regulowane fotele i konfiguracje kabiny, aby spełnić indywidualne potrzeby użytkownika.

Pod względem osiągów, Transit Courier oferuje różne silniki benzynowe i diesla, które zapewniają równowagę między mocą a oszczędnością paliwa. Mimo że samochód ten jest przeznaczony głównie do jazdy miejskiej, może również poradzić sobie na dłuższych trasach. Dodatkowo, Transit Courier oferuje różne systemy wspomagające jazdę, takie jak kontroli trakcji i stabilizacji, asystent parkowania oraz systemy bezpieczeństwa, które zwiększają komfort i bezpieczeństwo jazdy.

Transit Courier jest również wyposażony w zaawansowane technologie, takie jak system multimedialny z ekranem dotykowym, nawigację, Bluetooth i zintegrowane sterowanie głosem. To umożliwia łatwe podłączenie urządzeń i korzystanie z różnych funkcji, co podnosi wygodę i wydajność w trakcie codziennej pracy.

Podsumowując, Ford Transit Courier to wszechstronny i praktyczny furgon, który oferuje dużą przestrzeń ładunkową, oszczędne silniki, zaawansowane technologie i systemy bezpieczeństwa. Jest to idealny wybór dla małych firm, dostawców oraz osób, które potrzebują niezawodnego i funkcjonalnego pojazdu dostawczego do codziennych zadań.

Zobacz także:  Ford Focus IV (2022) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

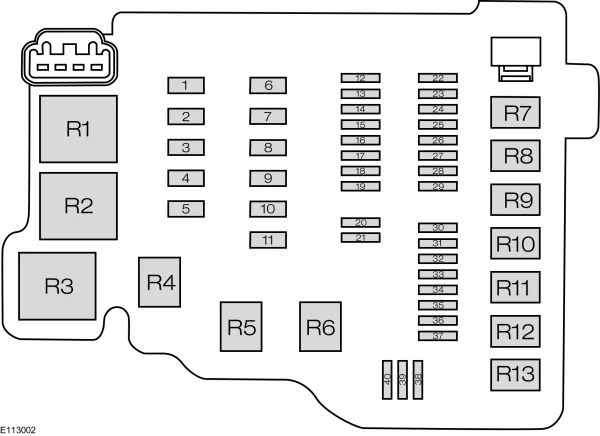

Skrzynka bezpieczników w komorze silnika

Ford Transit Courier (2021-2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 30 A Układ zapobiegający blokowaniu kół podczas hamowania.
F2 60 A Wentylator
F3 30 A Wentylator
40 A
F4 30 A Silnik dmuchawy.
F5 60 A Zasilanie skrzynki bezpieczników w przedziale pasażerskim.
F6 30 A Zamek centralny.
F7 60 A Przekaźnik zapłonu.
F8 60 A Świece żarowe.
F9 60 A Ogrzewana przednia szyba.
F10 60 A Układ selektywnej redukcji katalitycznej.
F11 30 A Rozrusznik.
F12 10 A Światło drogowe z lewej strony.
F13 10 A Światło drogowe z prawej strony.
F14 15 A Pompa wodna – benzynowe.
Czujnik tlenków azotu – Diesel.
F15 20 A Cewka zapłonowa – benzynowe.
15 A Aktywna przesłona kraty wlotu powietrza – Diesel.   Pompa oleju – Diesel.   Sprężarka układu klimatyzacji – Diesel.
F16 15 A Moduł sterowania zespołem napędowym – benzyna.
Sonda lambda – Diesel.   Zawór obejściowy chłodnicy układu recyrkulacji spalin – Diesel.   Zawór elektromagnetyczny sterujący zaworem upustowym – Diesel.   Czujnik obecności wody w paliwie – Diesel.
F17 15 A Sonda lambda – benzynowe.
F17 15 A Moduł sterowania zespołem napędowym – Diesel.
F18 15 A Czujnik cząstek stałych – Diesel.
F19 15 A Sprężarka układu klimatyzacji – benzynowe.
F20 Nieużywany.
F21 Nieużywany.
F22 20 A Moduł doprowadzania paliwa – Diesel.
F23 15 A Przednie światła przeciwmgielne.
F24 15 A Kierunkowskazy.
F25 15 A Lampy oświetlenia zewnętrznego z lewej strony.
F26 15 A Lampy oświetlenia zewnętrznego z prawej strony.
F27 7,5 A Moduł sterowania zespołem napędowym.
F28 20 A Układ zapobiegający blokowaniu kół podczas hamowania.
F29 10 A Sprzęgło klimatyzacji.
F30 Nieużywany.
F31 7,5 A Zasilanie cewki przekaźnika czujnika tlenków azotu – Diesel.
F32 20 A Sygnał dźwiękowy.
F33 20 A Ogrzewana szyba tylna.
F34 20 A Pompa paliwowa.   Nagrzewnica paliwa.
F35 15 A Alarm przeciwkradzieżowy.
F36 Nieużywany.
F37 20 A Moduł sterowania zespołem napędowym – Diesel.
F38 Nieużywany.
F39 Nieużywany.
F40 Nieużywany.
Zobacz także:  Ford Transit Connect i Tourneo Connect (2021-2022) - schematy bezpieczników i przekaźników



Numer przekaźnika Opis
R1 Wentylator
R2 Świece żarowe.
R3 Moduł sterowania zespołem napędowym.
R4 Światło drogowe.
R5 Nieużywany.
R6 Czujnik tlenków azotu – Diesel.
R7 Wentylator
R8 Rozrusznik.
R9 Sprzęgło klimatyzacji.
R10 Przednie światła przeciwmgielne.
R11 Pompa paliwowa.   Nagrzewnica paliwa.
R12 Moduł sterowania zespołem napędowym – Diesel.   Światło cofania – Diesel.
R13 Silnik dmuchawy.

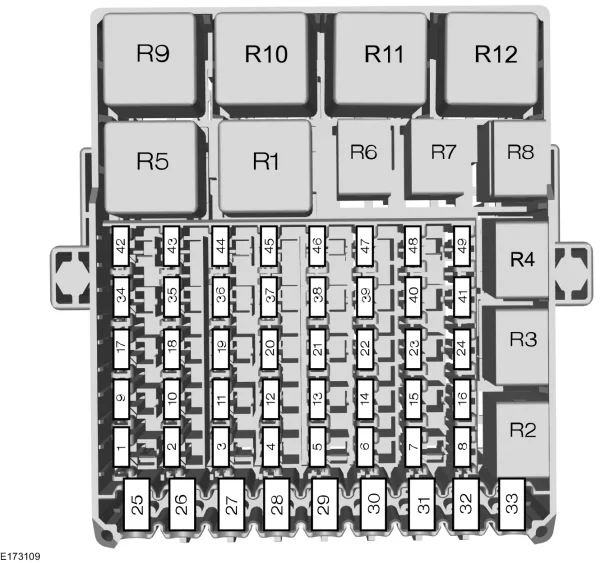

Skrzynka bezpieczników w przedziale pasażerskim

Ford Transit Courier (2021-2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 7,5 A Ogrzewana przednia szyba.   Silnik dmuchawy.   Moduł czujnika deszczu.   Wewnętrzne lusterko wsteczne z funkcją automatycznego ściemniania.   Przednia lampka oświetlenia wnętrza.
F2 10 A Przełącznik świateł STOP.
F3 5 A Światło cofania.   Kamera pomocy przy parkowaniu tyłem.
F4 10 A Podgrzewane dysze spryskiwaczy przedniej szyby.   Regulacja ustawienia reflektorów.
F5 7,5 A Lusterka zewnętrzne.
F6 15 A Wycieraczka szyby tylnej.
F7 15 A Pompka spryskiwacza przedniej szyby.
F8 3 A Ładowarka USB.
F9 15 A Ogrzewane siedzenie pasażera.
F10 15 A Ogrzewane siedzenie kierowcy.
F11 Nieużywany.
F12 10 A Poduszka powietrzna.
F13 10 A Przekaźnik silniczka dmuchawy.   Imobilizer silnika.   Elektroniczny układ wspomagania kierownicy.   Zestaw wskaźników.
F14 7,5 A Moduł sterowania zespołem napędowym.   Pompa paliwowa.   Czujnik położenia pedału przyspiesznika.
F15 7,5 A Zespół audio.   Zestaw wskaźników.
F16 Nieużywany.
F17 7,5 A Układ selektywnej redukcji katalitycznej.
F18 10 A Lampka kontrolna odłączenia poduszki powietrznej pasażera.
F19 10 A Złącze diagnostyczne.
F20 20 A Moduł holowania przyczepy.
F21 15 A Zespół audio.
F22 7,5 A Zestaw wskaźników.
F23 7,5 A Moduł interfejsu elementów sterowania/wyświetlacza z przodu.   Moduł sterujący układu klimatyzacji.
F24 15 A Moduł SYNC.
F25 30 A Okna sterowane elektrycznie.
F26 30 A Wycieraczki przedniej szyby.
F27 Nieużywany.
F28 30 A Moduł jakości napięcia.
F29 20 A Dodatkowe gniazda zasilania z tyłu.
F30 20 A Gniazdo zapalniczki.   Dodatkowe gniazda zasilania z przodu.
F31 Nieużywany.
F32 30 A Element grzejny przedniej szyby z lewej strony.
F33 30 A Element grzejny przedniej szyby z prawej strony.
F34 20 A Zamek centralny.
F35 Nieużywany.
F36 10 A Ogrzewane lusterka zewnętrzne.
F37 15 A Włącznik zapłonu.
F38 7,5 A Alarm przeciwkradzieżowy.
F39 25 A Moduł drzwi kierowcy.
F40 25 A Moduł drzwi pasażera.
F41 Nieużywany.
F42 7,5 A Kamera pomocy przy parkowaniu tyłem.
F43 Nieużywany.
F44 Nieużywany.
F45 10 A Ogrzewane lusterka zewnętrzne.
F46 Nieużywany.
F47 20 A Zespół sterujący dozowaniem.
F48 20 A Zespół sterujący dozowaniem.
F49 15 A Zespół sterujący dozowaniem.
Zobacz także:  Ford Mondeo I (1992-1996) - schematy bezpieczników i przekaźników



Numer przekaźnika Opis
R1 Zapłon.
R2 Gniazdo zapalniczki.   Dodatkowe gniazda zasilania z przodu.
R3 Zamek centralny.
R4 Ogrzewane lusterka zewnętrzne.
R5 Układ selektywnej redukcji katalitycznej.
R6 Nieużywany.
R7 Nieużywany.
R8 Dodatkowe gniazda zasilania z tyłu.
R9 Ogrzewana przednia szyba.
R10 Nieużywany.
R11 Pompka spryskiwacza przedniej szyby.
R12 Pompka spryskiwacza przedniej szyby.
