W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Edge I z lat: 2010.

Ford Edge I to średniej wielkości SUV wprowadzony na rynek w 2006 roku. Model ten jest pierwszą generacją Forda Edge i zapewnia przestronność, wygodę i niezawodność.

Ford Edge I charakteryzuje się wyrazistym i nowoczesnym designem, który przyciąga uwagę swoimi smukłymi liniami i agresywnie stylizowanymi reflektorami. Model ten ma również solidną konstrukcję i dobrze wyważone proporcje, które nadają mu pewności na drodze. Ford Edge I oferuje także dużo miejsca wewnątrz, zarówno dla pasażerów, jak i bagażu, dzięki czemu jest idealnym wyborem dla rodzin i osób ceniących przestrzeń.

Wnętrze Forda Edge I jest przestronne, starannie wykonane i oferuje wysoką jakość materiałów. Kabina jest dobrze zaprojektowana, a ergonomiczne układ elementów zapewnia wygodę i łatwość obsługi. Samochód jest również dobrze wyposażony pod względem technologicznym, oferując wiele funkcji i opcji, takich jak system multimedialny, system nawigacji, systemy bezpieczeństwa i wiele innych.

Ford Edge I oferuje również różne opcje napędowe, w tym benzynowe i dieslowskie silniki o różnych pojemnościach i mocach. W zależności od wersji, samochód może być wyposażony w napęd na przednie koła lub na cztery koła, co zapewnia elastyczność i dostosowanie do różnych warunków drogowych.

Pod względem osiągów, Ford Edge I oferuje płynną jazdę, dobrą dynamikę i komfortową podróż. Samochód jest stabilny na drodze i radzi sobie dobrze zarówno na autostradzie, jak i w mieście.

Warto również zwrócić uwagę na bezpieczeństwo Forda Edge I, który jest wyposażony w zaawansowane systemy bezpieczeństwa, takie jak układ kontroli trakcji, układ stabilizacji toru jazdy, system monitorowania martwego pola i wiele innych, które zapewniają ochronę kierowcy i pasażerów.

Podsumowując, Ford Edge I to przestronny, wygodny i solidnie zbudowany SUV, który oferuje stylowy design, bogate wyposażenie, różne opcje napędowe i dobre osiągi. Jest to samochód, który sprosta oczekiwaniom osób poszukujących niezawodnego i wszechstronnego pojazdu do codziennej jazdy i podróży.

Zobacz także:  Ford C-MAX Hybrid (2014-2015) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Panel bezpieczników znajduje się za panelem poszycia po lewej stronie miejsca na nogi kierowcy w pobliżu hamulca postojowego za pokrywą.

Aby zdjąć panel poszycia, przesuń dźwignię zwalniającą w prawo, a następnie wyciągnij panel poszycia.
Aby zdjąć pokrywę panelu bezpieczników, naciśnij wypustki po obu stronach pokrywy, a następnie zdejmij pokrywę.

Aby ponownie zainstalować pokrywę panelu bezpieczników, umieść górną część pokrywy na panelu bezpieczników, a następnie wciśnij dolną część pokrywy, aż zatrzaśnie się na swoim miejscu. Delikatnie pociągnij pokrywę, aby upewnić się, że jest bezpieczna.

Aby ponownie zainstalować panel poszycia, dopasuj wypustki na dole panelu do rowków, wciśnij panel i przesuń dźwignię zwalniającą w lewo, aby zabezpieczyć panel.

Ford Edge I (2010) - schematy bezpieczników i przekaźników

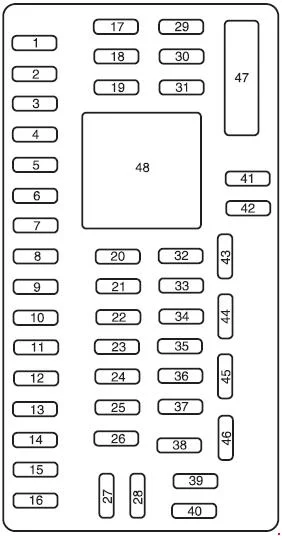

Numer Ampery [A] Opis
1 30A Nieużywany (zapasowy)
2 15A Wysoko montowane światło hamowania (włączanie/wyłączanie hamulca)
3 15A Moduł SYNC®
4 30A Przednie inteligentne okno kierowcy
5 10 A Oświetlenie klawiatury (siedzenie w drugim rzędzie), blokada przerzutki hamulca (BSI)
6 20A Kierunkowskazy
7 10 A Reflektory świateł mijania (lewe)
8 10 A Reflektory świateł mijania (po prawej)
9 15A Oświetlenie wnętrza;

Lampy bagażnika.

10 15A Podświetlenie, lampy kałużowe
11 10 A Napęd na wszystkie koła (AWD)
12 7,5A Przełącznik lusterka elektrycznego;

Pamięć fotela kierowcy po stronie kierowcy;

Moduł fotela kierowcy.

13 5A Radio satelitarne
14 10 A Elektryczna klapa podnoszona
15 10 A Klimatyzacja;

Moduł GPS.

16 15A Nieużywany (zapasowy)
17 20A Zasilanie silnika blokady drzwi;

Zwolnienie klapy tylnej.

18 20A Wzmacniacz
19 25A Tylna wycieraczka
20 15A Łącza danych
21 15A Światła przeciwmgielne
22 15A Lampy parkowe
23 15A Reflektory świateł drogowych
24 20A Przekaźnik klaksonowy
25 10 A Lampy popytu
26 10 A Zestaw wskaźników tablicy rozdzielczej
27 20A Stacyjka
28 5A Radio
29 5A Zestaw wskaźników tablicy rozdzielczej
30 5A Zapasowy
31 10 A Nieużywany (zapasowy)
32 10 A Moduł kontroli unieruchamiania
33 10 A Nieużywany (zapasowy)
34 5A Czujnik kąta skrętu
35 10 A Wspomaganie parkowania tyłem;

Czujnik odchylenia;

Podgrzewane siedzenia.

36 5A Pasywny nadajnik-odbiornik systemu antykradzieżowego
37 10 A Kontrola klimatu
38 20A Subwoofer;

Wzmacniacz.

39 20A Radio
40 20A Nieużywany (zapasowy)
41 15A Automatyczne przyciemnianie lusterka wstecznego
42 10 A Nieużywany (zapasowy)
43 10 A Logika tylnej wycieraczki
44 10 A Kanał akcesoriów klienta
45 5A Logika wycieraczek przednich
46 7,5A Czujnik klasyfikacji pasażerów (OCS);

Kontrolka dezaktywacji poduszki powietrznej pasażera (PADI).

47 Wyłącznik automatyczny 30A Okna elektryczne
48 Opóźniony przekaźnik akcesoriów

Komora silnika

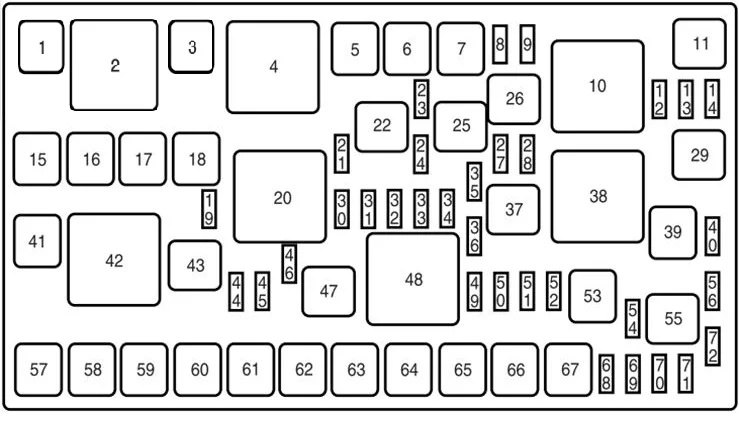

Ford Edge I (2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany
2 Przekaźnik silnika dmuchawy
3 Nieużywany
4 Nieużywany
5 40A** Wentylator chłodzący (pojazdy z przyczepą holowaną)
5 60A** Wentylator chłodzący (pojazdy bez holowania przyczepy)
6 40A** Wentylator chłodzący (tylko holowanie przyczepy)
7 Nieużywany
8 10 A* Alternator
9 20 A* Światła postojowe do holowania przyczepy
10 Nieużywany
11 Przekaźnik światła postojowego przyczepy holowniczej
12 Nieużywany
13 Nieużywany
14 Nieużywany
15 40A** Silnik pompy ABS
16 30A** Podgrzewane fotele przednie
17 20A** Zapalniczka/Punkt zasilania
18 20A** Panoramiczny dach księżycowy
19 Dioda pompy paliwa
20 Przekaźnik modułu sterującego układu napędowego (PCM)
21 7,5 A* PCM
22 Przyczepa holownicza, lewy przekaźnik świateł stopu i cofania
23 Zintegrowana dioda startowa za jednym dotknięciem
24 10 A* Lewe światło stopu i kierunkowskaz przyczepy
25 Przekaźnik zwalniający tylne siedzenie
26 Przekaźnik pompy paliwa
27 10 A* Zwolnienie tylnego siedzenia
28 15 A* Podgrzewane lustro
29 Przekaźnik podgrzewania lusterek
30 15 A* Moc pojazdu 1
31 10 A* Moc pojazdu 3
32 10 A* Moc pojazdu 2
33 15 A* Moc pojazdu 4
34 Nieużywany
35 10 A* Sprzęgło klimatyzacji
36 Nieużywany
37 Przekaźnik sprzęgła klimatyzacji
38 Przekaźnik odszraniania tylnej szyby
39 40A** Odmrażacz tylnej szyby
40 Nieużywany
41 30A** Rozrusznik
42 Przekaźnik rozrusznika
43 Przekaźnik lampy rezerwowej
44 10 A* Lampy zapasowe
45 Nieużywany
46 10 A* Prawe światło stopu/kierunku holowania przyczepy
47 Prawy przekaźnik świateł stopu/zawrócenia przyczepy
48 Przekaźnik uruchamiania/uruchamiania
49 10 A* PCM ISPR
50 10 A* Uruchom/start ABS
51 Nieużywany
52 5A* Zasilanie diody pompy paliwa
53 30A** Panel bezpieczników przedziału pasażerskiego – uruchomienie
54 Nieużywany
55 Nieużywany
56 Dioda sprzęgła klimatyzacji
57 40A** Zawory układu przeciwblokującego
58 30A** Wycieraczki przednie
59 30A** Elektryczna klapa podnoszona
60 30A** Fotel kierowcy/moduł pamięci
61 30A** Fotel pasażera zasilany elektrycznie
62 Nieużywany
63 40A** Silnik dmuchawy
64 20A** Zapalniczka/Punkt zasilania
65 20A** Zapalniczka/Punkt zasilania
66 20A** Zapalniczka/Punkt zasilania
67 Nieużywany
68 15 A* Pompa paliwowa
69 Nieużywany
70 Nieużywany
71 10 A* Włącznik/wyłącznik hamulca (światła hamowania)
72 Nieużywany
* Mini bezpieczniki
** Bezpieczniki kasetowe
