W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Taurus z lat: 1995, 1996, 1997, 1998, 1999.
Ford Taurus (1995-1999) to piąta generacja popularnego sedana produkowanego przez amerykańską markę Ford. Poniżej przedstawiam kilka kluczowych informacji na temat tego modelu:
Ford Taurus (1995-1999) to model, który zapewniał kombinację komfortu, wydajności i nowoczesności. Z wyrazistym designem, przestronnym wnętrzem, zaawansowanym wyposażeniem i solidnymi jednostkami napędowymi, piąta generacja Taurusa nadal pozostaje istotnym modelem w historii tej amerykańskiej marki samochodowej.

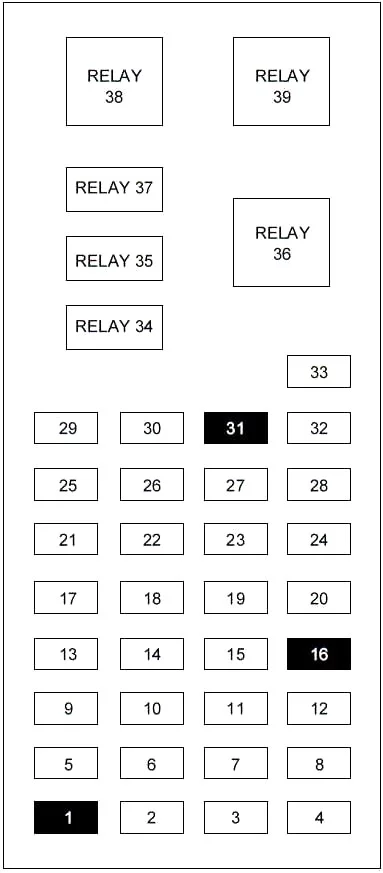

Skrzynka bezpieczników w przedziale pasażerskim
Panel bezpieczników znajduje się poniżej i po lewej stronie kierownicy przy pedale hamulca. Zdejmij pokrywę panelu, aby uzyskać dostęp do bezpieczników.
Numer | Ampery [A] | Opis |
---|---|---|
1 | — | Nieużywany |
2 | 5 | Oświetlenie instrumentu |
3 | 10 | Lewy reflektor świateł mijania |
4 | 10 | Prawy reflektor świateł mijania |
5 | 5 | Zestaw wskaźników, siłownik blokady zmiany biegów, tylne odszranianie |
6 | 15 | Czujnik TR, światła cofania, światła do jazdy dziennej, sterowanie klimatyzacją, przełącznik MLPS, kontrola prędkości |
7 | 10 | Czujnik TR, przekaźnik rozrusznika, przełącznik MLPS |
8 | 5 | Antena mocy, jednostka sterowania radiowego, GEM |
9 | 10 | ABS, centralny monitor temperatury |
10 | 20 | Przekaźnik PCM, cewka zapłonowa, radio, pasywny system antykradzieżowy |
11 | 5 | Zestaw wskaźników, wskaźnik poduszki powietrznej |
12 | 5 | Klaster instrumentów, autolampy, przełącznik sterowania skrzynią biegów, zintegrowany panel sterowania, GEM |
13 | 5 | Elektroniczna jednostka zderzeniowa (ECU), silnik dmuchawy, poduszka powietrzna, elektroniczna automatyczna regulacja temperatury |
14 | 5 | Półaktywny moduł sterowania jazdą, wskaźnik awarii lampy |
15 | 10 | Przełącznik wielofunkcyjny (kierunkowskaz) |
16 | — | Nieużywany |
17 | 30 | Przednia wycieraczka/spryskiwacz |
18 | 5 | Przełącznik reflektorów |
19 | 15 | Tylna wycieraczka/spryskiwacz |
20 | 5 | Zintegrowany panel sterowania, zdalne wejście, telefon, GEM |
21 | 20 | Zapalniczka |
22 | 5 | Lusterka elektryczne, antena elektryczna, lampa bagażnika, lampa samochodowa |
23 | 5 | GEM, system wycieraczek, zmienne wspomaganie kierownicy, zdalne wejście, zabezpieczenie przed kradzieżą |
24 | 5 | RCC, prędkościomierz, zintegrowany panel sterowania, elektroniczny moduł automatycznej regulacji temperatury |
25 | 10 | Złącze łącza danych (DLC) |
26 | 15 | Bagażnik |
27 | 10 | Przekaźnik oszczędzania akumulatora |
28 | 15 | Kontrola prędkości, światło hamowania |
29 | 15 | Przełącznik wielofunkcyjny, (zagrożenie) |
30 | 15 | Światła drogowe, światła do jazdy dziennej, zestaw wskaźników |
31 | 5 | Zasilanie lampy tylnej |
32 | 10 | Zintegrowany panel sterowania, podgrzewane lusterka |
33 | 5 | Okna elektryczne, oświetlenie blokady |
34 | Przekaźnik oszczędzania baterii | |
35 | Przekaźnik odblokowania drzwi kierowcy | |
36 | Przekaźnik tylnego odszraniania | |
37 | Przekaźnik lampy wewnętrznej | |
38 | Przekaźnik opuszczania okna jednym przyciskiem | |
39 | Przekaźnik opóźnienia akcesoriów |
Skrzynka bezpieczników w komorze silnika
Skrzynka rozdzielcza mocy znajduje się w komorze silnika w pobliżu akumulatora. Skrzynka rozdzielcza zawiera bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

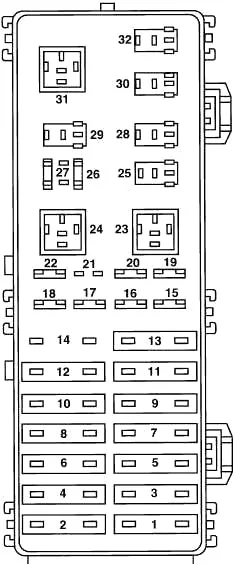

Schemat 1995-1996
Numer | Ampery [A] | Opis |
---|---|---|
1 | 40 | Blok przyłączeniowy |
2 | 30 | moc EWG |
3 | 40 | Zapłon |
4 | 30 | Blokady zasilania |
5 | 40 | Zapłon |
6 | 30 | Fotele elektryczne |
7 | 40 | Odszranianie tylnej szyby |
8 | 30 | Pompa termiczna |
9 | 40 | Wentylator chłodzący |
10 | 20 | Pompa paliwowa |
11 | 40 | Silnik dmuchawy |
12 | 20 | Zawieszenie półaktywne |
13 | 40 | Moduł ABS |
14 | 20 | Radio |
15 | 15 | Światła do jazdy dziennej |
16 | 10 | Poduszka powietrzna |
17 | 20 | Radio |
18 | 30 | Reflektory |
19 | 15 | Klakson |
20 | 15 | Lampy parkowe |
21 | – | Nieużywany |
22 | 30 | Reflektory |
26 | 30 | Alternator |
27 | 10 | Moc Hego |
23 | Przekaźnik silnika dmuchawy | |
24 | Przekaźnik parkowania wycieraczek | |
25 | Przekaźnik wycieraczek | |
28 | Przekaźnik silnika spryskiwacza | |
29 | Przekaźnik klaksonowy | |
30 | Przekaźnik reflektorów automatycznych | |
31 | Przekaźnik rozrusznika | |
32 | Przekaźnik parkowania autolamp |

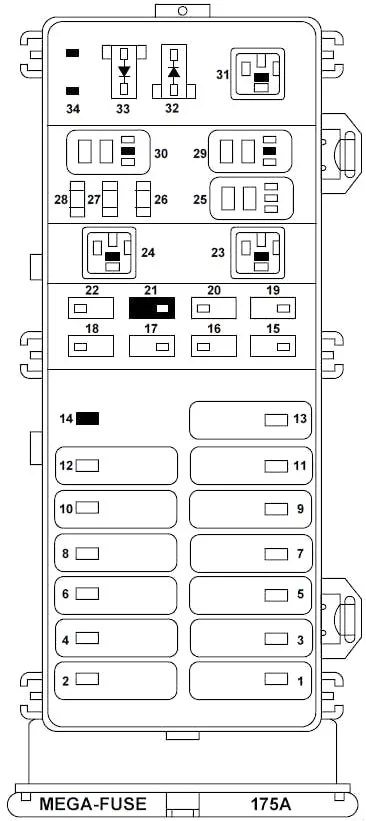

Schemat 1997-1999
Numer | Ampery [A] | Opis |
---|---|---|
1 | 40 | Panel połączeń bezpieczników |
2 | 30 | Przekaźnik PCM |
3 | 40 | Przełącznik zapłonu, przekaźnik rozrusznika |
4 | 30 | Przekaźnik opóźnienia akcesoriów, gniazdo zasilania |
5 | 40 | Stacyjka |
6 | — | Nieużywany |
7 | 40 | Przekaźnik odszraniania tylnej szyby |
8 | 30 | Elektromagnes Thermactor Air ByPass, przekaźnik półprzewodnikowy EAM |
9 | 40 | Przekaźnik wentylatora chłodzącego o dużej prędkości, przekaźnik wentylatora chłodzącego o niskiej prędkości |
10 | 20 | Przekaźnik pompy paliwa |
11 | 40 | Przekaźnik silnika dmuchawy |
12 | 20 | Półaktywny moduł kontroli jazdy |
13 | 40 | Moduł przeciwblokujący hamulca |
14 | — | Nieużywany |
15 | 15 | Moduł świateł do jazdy dziennej (DRL) |
16 | 10 | Elektroniczna jednostka sterująca (ECU) |
17 | 20 | Tylna jednostka sterująca, zmieniarka CD |
18 | 30 | Moduł przeciwblokujący hamulca |
19 | 15 | Przekaźnik klaksonu, moduł sterujący układu napędowego (PCM) |
20 | 15 | Przełącznik reflektorów, przekaźnik parkowania autolamp |
21 | — | Nieużywany |
22 | 30 | Przekaźnik lamp automatycznych, przełącznik wielofunkcyjny, przełącznik reflektorów |
25 | — | Przekaźnik sprzęgła klimatyzacji |
26 | 30 | Generator |
27 | 10 | Przekaźnik sprzęgła klimatyzacji |
28 | 15 | Podgrzewane czujniki tlenu, odpowietrznik kanistra |
23 | Przekaźnik silnika dmuchawy | |
24 | Przekaźnik rozrusznika | |
29 | Przekaźnik pompy paliwa | |
30 | Przekaźnik PCM | |
31 | Przekaźnik wentylatora chłodzącego o niskiej prędkości | |
32 | Dioda PCM | |
33 | Dioda sprzęgła klimatyzacji | |
34 | Nieużywany |
