Ford Ranger II (1993-1997) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Ranger II z lat: 1993, 1994, 1995, 1996, 1997. Ford Ranger (1993-1997) to kolejna generacja popularnego kompaktowego pickupa produkowanego przez firmę Ford. Oto kilka kluczowych informacji na temat tego modelu: Redesign: Wprowadzając Forda Rangera w latach 90., Ford przeprowadził znaczący redesign, nadając […]

06/28/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Ranger II z lat: 1993, 1994, 1995, 1996, 1997.

Ford Ranger (1993-1997) to kolejna generacja popularnego kompaktowego pickupa produkowanego przez firmę Ford. Oto kilka kluczowych informacji na temat tego modelu:

  1. Redesign: Wprowadzając Forda Rangera w latach 90., Ford przeprowadził znaczący redesign, nadając mu bardziej zaokrąglone kształty i nowoczesny wygląd. Przód pojazdu został odświeżony, a reflektory i atrapa chłodnicy uzyskały bardziej aerodynamiczne formy.
  2. Wersje nadwozia: Ford Ranger oferowany był w różnych wariantach nadwozia, w tym wersje z dwoma drzwiami (Regular Cab), czterema drzwiami (SuperCab) i czterodrzwiową kabiną (Crew Cab). To umożliwiało dostosowanie pojazdu do potrzeb użytkowników, zapewniając zarówno miejsce dla pasażerów, jak i przestronną przestrzeń ładunkową.
  3. Napęd i osiągi: Ranger z lat 90. oferował różne opcje napędu, w tym napęd na tylną oś lub napęd na cztery koła. Dostępne były również różne silniki benzynowe i dieselowe, które zapewniały moc i elastyczność do codziennej jazdy oraz zastosowań off-roadowych. Silniki te były bardziej wydajne niż w poprzednich generacjach, co przekładało się na lepszą ekonomię paliwa.
  4. Wnętrze i wyposażenie: Wnętrze Forda Rangera z lat 90. zostało odświeżone, oferując bardziej nowoczesny i ergonomiczny układ. Zastosowano wygodne siedzenia i praktyczne rozwiązania, takie jak schowki i uchwyty na napoje. W zależności od wersji wyposażenia, Ranger oferował również opcje takie jak klimatyzacja, system audio i elektryczne sterowanie oknami.
  5. Bezpieczeństwo: Ford zadbał o bezpieczeństwo w Rangerze z lat 90. Poprawiono konstrukcję nadwozia i zastosowano zwiększone ilości stali o wysokiej wytrzymałości, aby zapewnić lepszą ochronę w przypadku kolizji. W niektórych wersjach pojazdu były dostępne opcje, takie jak poduszki powietrzne dla kierowcy i pasażera.
  6. Popularność i sukces rynkowy: Ford Ranger z lat 90. cieszył się dużą popularnością na rynku. Jego kompaktowe rozmiary, niezawodność i wszechstronność przyciągały zarówno klientów indywidualnych, jak i przedsiębiorców. Ranger był często wybierany przez miłośników off-roadowania i osoby potrzebujące praktycznego pickupa do codziennego użytku.
  7. Przeznaczenie off-roadowe: Ranger z lat 90. był popularnym wyborem dla entuzjastów off-roadowania. Możliwość wyposażenia w napęd na cztery koła, odpowiedni prześwit oraz solidna konstrukcja czyniły go zdolnym do pokonywania trudnego terenu i zapewniały przyjemność z jazdy w terenie.
Zobacz także:  Ford EcoSport II (2023) - schematy bezpieczników i przekaźników

Podsumowując, Ford Ranger (1993-1997) to udany model, który kontynuował sukces swojego poprzednika. Redesign, nowoczesne wnętrze, różnorodność wersji nadwozia oraz wszechstronne opcje napędu i wyposażenia przyczyniły się do popularności tego pickupa. Ford Ranger z lat 90. był zarówno praktycznym pojazdem codziennego użytku, jak i niezawodnym towarzyszem w przygodach off-roadowych.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Ford Bronco Sport (2022) - schematy bezpieczników i przekaźników

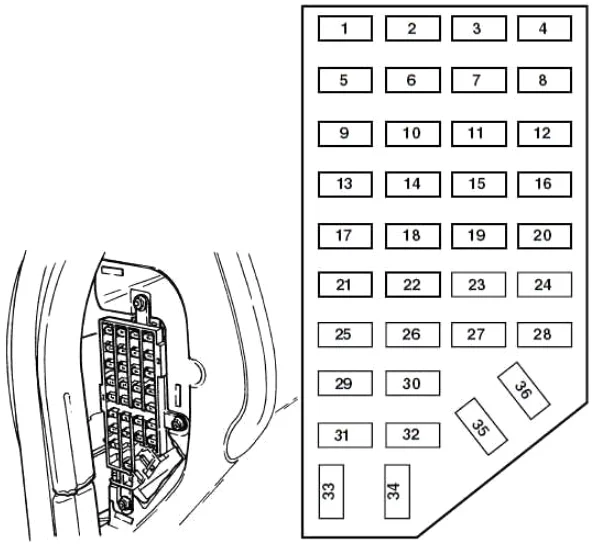

Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się po lewej stronie tablicy rozdzielczej.

Ford Ranger II (1993-1997) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 Zasilanie lusterek
2 Nieużywany
3 15 Lampa postojowa
4 10 Lewy reflektor
5 10 Złącze łącza danych (DLC)
6 7,5 System poduszek powietrznych, przekaźnik dmuchawy, EATC
7 7,5 Przełączniki oświetlenia
8 10 Prawy reflektor, przekaźnik świateł przeciwmgielnych, DRL
9 10 System przeciwblokujący
10 7,5 Kontrola prędkości, ogólny moduł elektroniczny (GEM), układ klimatyzacji, blokada hamulca
11 7,5 Zestaw wskaźników, lampki ostrzegawcze
12 10 System mycia szyby, elektryczne szyby
13 15 System PCM, światła stopu, AWD, system przeciwblokujący, kontrola prędkości
14 20 System przeciwblokujący
10 System przeciwblokujący
15 7,5 Poduszka powietrzna, alternator
16 30 Przednia wycieraczka
17 25 Zapalniczka
15 Zapalniczka
18 15 Układ klimatyzacji
19 25 System PCM, cewka zapłonowa
20 7,5 Zabezpieczenie przed kradzieżą, ogólny moduł elektroniczny (GEM), radio
21 15 Lampy ostrzegawcze
22 10 Kierunkowskazy
23 Nieużywany
24 10 Rozrusznik, zabezpieczenie przed kradzieżą
25 7,5 Prędkościomierz, ogólny moduł elektroniczny (GEM)
26 10 4R44E/4R55E/4R7OW/5R55E Overdrive, system DRL, lampy zapasowe
27 10 Lampa pod maską, lampy mapowe, lampa w schowku na rękawiczki, lampa kopułkowa, lampy wizjerowe, system 4×4
28 7,5 Ogólny moduł elektroniczny (GEM)
29 10 System nagłośnieniowy
30 Nieużywany
31 Nieużywany
32 Nieużywany
33 15 Reflektory, moduł świateł do jazdy dziennej (DRL), zestaw wskaźników
34 Nieużywany
35 Nieużywany
36 Nieużywany

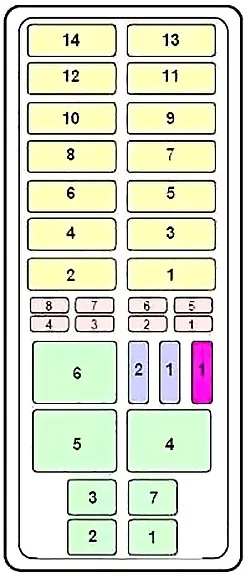

Schemat skrzynki bezpieczników w komorze silnika

Ford Ranger II (1993-1997) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
Bezpieczniki Maxi (żółte na schemacie)
1 Nieużywany
2 30 Moc PCM
3 20 Układ paliwowy, system antykradzieżowy
4 20 Reflektory
5 30 System ABS
6 30 System ABS
7 Nieużywany
8 20 Lampy postojowe
9 40 Silnik dmuchawy
10 20 Zamki elektryczne, elektryczne szyby, elektryczne siedzenie
11 20 Pamięć PCM, klakson
12 Nieużywany
13 50 Bezpiecznik tablicy rozdzielczej
14 50 Zapłon
Mini bezpieczniki (czerwone na schemacie)
1 20 System JBL
2 30 Punkt mocy
3 15 HEGO
4 20 System 4-kołowy
10 System poduszek powietrznych
5 15 Moc pamięci PCM
6 15 Układ alternatora
7 10 System poduszek powietrznych
20 System 4-kołowy
8 15 Światła do jazdy dziennej/przeciwmgielne/Lampy terenowe
Przekaźnik
1 Przekaźnik pracy wycieraczek
2 Przekaźnik klaksonowy
3 Przekaźnik świateł przeciwmgielnych
4 Przekaźnik klimatyzacji WOT
5 Przekaźnik mocy PCM
6 Przekaźnik pompy paliwa
7 Przekaźnik wycieraczek HI/LO
Dioda
1 Dioda ABS
2 Dioda PCM
Rezystor
1 Rezystor RABS

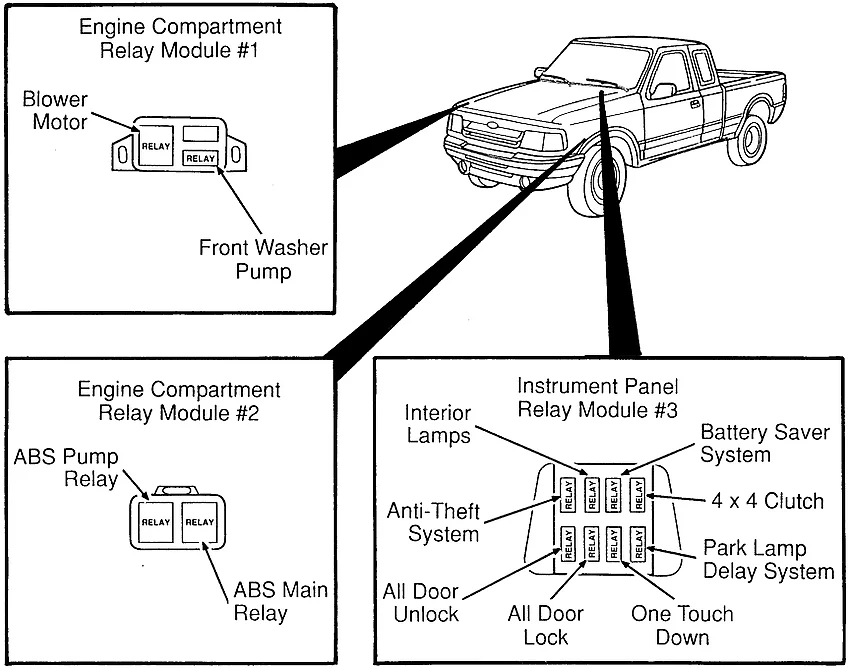

Dodatkowe przekaźniki

Ford Ranger II (1993-1997) - schematy bezpieczników i przekaźników
