Ford Ranger I (1983-1992) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Ranger I z lat: 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992. Ford Ranger (1983-1992) to kompaktowy pickup produkowany przez firmę Ford w latach 1983-1992. Oto kilka kluczowych informacji na temat tego modelu: Wprowadzenie: Ford Ranger został wprowadzony na rynek […]

06/28/2023
Czas czytania: 3 minut
Ford Ranger (1983-1992) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Ranger I z lat: 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992.

Ford Ranger (1983-1992) to kompaktowy pickup produkowany przez firmę Ford w latach 1983-1992. Oto kilka kluczowych informacji na temat tego modelu:

  1. Wprowadzenie: Ford Ranger został wprowadzony na rynek w 1983 roku jako kompaktowy pickup, który oferował użytkownikom wszechstronność i trwałość pojazdu terenowego. Był dostępny w różnych wersjach nadwozia, w tym z dwoma drzwiami lub czterema drzwiami, oraz z różnymi wariantami napędu.
  2. Design: Ford Ranger z lat 80. miał charakterystyczny wygląd z prostymi liniami i solidną sylwetką. Przednia część pojazdu była zdominowana przez szeroką atrapę chłodnicy i podwójne reflektory. W zależności od wersji, dostępne były różne długości kabiny i ładowanej przestrzeni.
  3. Napęd i osiągi: Ford Ranger oferował różne opcje napędu, w tym napęd na tylną oś lub napęd na cztery koła. Dostępne były różne silniki benzynowe i dieselowe, które zapewniały zrównoważoną moc i osiągi odpowiednie dla zastosowań off-roadowych oraz codziennych.
  4. Wersje specjalne: W ciągu lat produkcji, Ford wprowadził różne wersje specjalne Rangera. Przykładowo, w 1986 roku wprowadzono Ranger GT, który miał sportowy wygląd i podwyższoną wydajność. Wersje takie jak Ranger Splash i Ranger STX oferowały unikalne akcenty stylistyczne i dodatkowe funkcje.
  5. Praktyczność i ładowność: Ranger z lat 80. zapewniał praktyczne rozwiązania i dużą ładowność. Zmienne długości kabiny i ładowanej przestrzeni pozwalały na dostosowanie pojazdu do różnych potrzeb użytkownika. Ford Ranger był w stanie pomieścić różne materiały i wyposażenie, co czyniło go popularnym wyborem dla zarówno użytkowników prywatnych, jak i biznesowych.
  6. Trwałość i niezawodność: Ford Ranger zyskał reputację jako trwały i niezawodny pickup. Konstrukcja ramowa i wytrzymałe podwozie pozwalały na efektywne radzenie sobie z wymagającymi warunkami terenowymi i ciężkimi obciążeniami. Ranger był ceniony przez osoby, które potrzebowały solidnego pojazdu, który mógł poradzić sobie z różnymi zadaniami.
  7. Popularność: Ford Ranger z lat 80. zdobył dużą popularność na rynku amerykańskim. Jego kompaktowe rozmiary, solidna konstrukcja i wszechstronność przyciągały zarówno klientów indywidualnych, jak i przedsiębiorców. Ford Ranger był również popularnym wyborem wśród miłośników off-roadowania, którzy doceniali jego zdolności terenowe.
  8. Sukces w rajdach Baja: Ford Ranger zyskał również rozpoznawalność dzięki swoim osiągnięciom w rajdach Baja. Uczestnictwo w tych ekstremalnych wyścigach terenowych przyczyniło się do wzrostu popularności marki Ranger i wzmocniło jej wizerunek jako wytrzymałego i niezawodnego pojazdu terenowego.
Zobacz także:  Ford Ranger (2023) - schematy bezpieczników i przekaźników

Podsumowując, Ford Ranger (1983-1992) to kompaktowy pickup, który zdobył popularność dzięki swojej trwałości, wszechstronności i niezawodności. Jego charakterystyczny design, różnorodne opcje napędu i możliwości ładowne sprawiły, że był on cenionym wyborem zarówno dla użytkowników prywatnych, jak i biznesowych. Ford Ranger z lat 80. z powodzeniem połączył możliwości off-roadowe z codzienną funkcjonalnością, pozostawiając trwałe dziedzictwo w segmencie pickupów.

Zobacz także:  Ford Mustang VII (2023) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

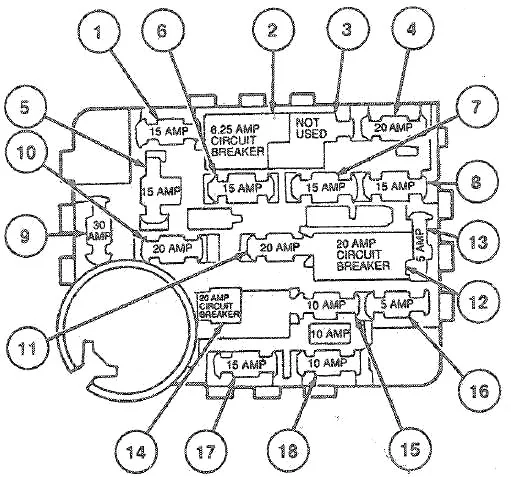

Schemat skrzynki bezpieczników w przedziale pasażerskim

Ford Ranger (1983-1992) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Kopuła/światło grzecznościowe, radio
2 6 Wyłącznik obwodu: podkładka przednia / wycieraczka
3 Nieużywany
4 15 Czterokierunkowa lampa błyskowa, światła stopu, blokada kontroli prędkości
5 15 Kierunkowskazy, światła cofania, kierunkowskaz, tylne sterowanie odszranianiem, czujnik poziomu płynu hamulcowego
6 15 Wycieraczka i spryskiwacz tylnej szyby
7 10 Przełączniki klimatyzacji, cewka sprzęgła
8 20 Klakson
9 30 Silnik dmuchawy
10 15 Światła postojowe, światła rejestracyjne, lampka komory silnika, światła włączone ostrzeżenie
11 15 Wzmacniacz kontroli prędkości i radio, napęd na wszystkie koła
12 20 Wyłącznik obwodu: zapalniczki, Flash-to-Pass, przełącznik wielofunkcyjny
13 10 Podświetlenie tablicy przyrządów, światło postojowe/H na gorąco
14 20 Okna elektryczne, odcinek lędźwiowy
30 1991-1992: Okna elektryczne, lędźwiowy
15 20 Moduł RABS
16 15 Wzmacniacz radiowy klasy premium
17 20 Lampka ostrzegawcza klastra, napęd na wszystkie koła
15 Elektryczne sterowanie zmianą biegów, lampy ostrzegawcze, przekaźnik niskiego poziomu oleju, zestaw wskaźników
18 10 Podgrzewacz HEGO
15 Wskaźnik zmiany biegów, ostrzeżenie o niskim poziomie paliwa, ostrzeżenie o pasach bezpieczeństwa, obwód gaźnika: wskaźnik ostrzegawczy

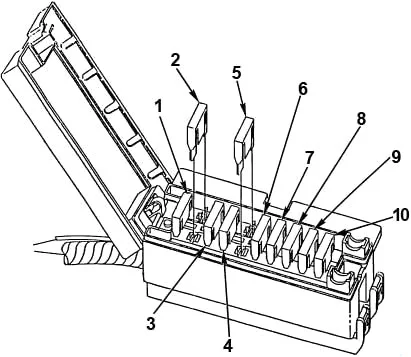

Schemat skrzynki bezpieczników w komorze silnika

Ford Ranger (1983-1992) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 60 Zapłon
2 40 Przesunięcie elektryczne
3 30 Przekaźnik EWG
4 50 Alternator
5 40 Spryskiwacz/wycieraczka/odszraniacz tylnej szyby
6 30 Elektryczne zamki do drzwi
7 40 Panel bezpieczników
8 60 Alternator
9 40 Reflektory
10 30 Przekaźnik paliwa
