Ford Bronco Sport (2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Bronco Sport z lat: 2022. Ford Bronco Sport to kompaktowy SUV, który został wprowadzony przez Forda w 2020 roku jako młodszy brat pełnowymiarowego Forda Bronco. Stanowi on nieco bardziej dostępne i miejskie uzupełnienie linii Bronco, zachowując jednocześnie charakterystyczny styl i zdolności terenowe. […]

06/17/2023
Czas czytania: 4 minut
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Bronco Sport z lat: 2022.

Ford Bronco Sport to kompaktowy SUV, który został wprowadzony przez Forda w 2020 roku jako młodszy brat pełnowymiarowego Forda Bronco. Stanowi on nieco bardziej dostępne i miejskie uzupełnienie linii Bronco, zachowując jednocześnie charakterystyczny styl i zdolności terenowe.

Ford Bronco Sport wyróżnia się sportowym, dynamicznym wyglądem, który odzwierciedla jego przygotowanie do jazdy poza utwardzonymi drogami. Charakteryzuje go wyrazisty grill, muskularne nadkola, a także podwójne reflektory i charakterystyczne światła dzienne LED. Wygląd Bronco Sport nawiązuje do większego Bronco, ale z mniejszymi wymiarami.

Mimo swojego kompaktowego rozmiaru, Ford Bronco Sport oferuje przestronne wnętrze, zapewniające wygodne miejsca dla pięciu pasażerów. Kabina została zaprojektowana w stylu przygodowym, z wysoką jakością materiałów i innowacyjnymi rozwiązaniami. Dzięki elastycznym opcjom konfiguracyjnym, można dostosować przestrzeń ładunkową do różnych potrzeb.

Ford Bronco Sport jest wyposażony w zaawansowany napęd na cztery koła, który zapewnia doskonałą trakcję i stabilność na różnorodnym terenie. Ma także wystarczająco dużo prześwitu, aby poradzić sobie z nierównościami terenu i przeszkodami. Zintegrowane systemy kontroli jazdy terenowej, takie jak systemy trakcji czy kontroli zjazdu, dodatkowo podnoszą jego zdolności off-roadowe.

Pod maską Forda Bronco Sport znajdują się różne jednostki napędowe, w tym benzynowe i hybrydowe. Silniki oferują wystarczającą moc do dynamicznej jazdy, zarówno na drogach miejskich, jak i w terenie. Dostępne są również różne tryby jazdy, które pozwalają dostosować pojazd do warunków i preferencji kierowcy.

Ważnym aspektem Forda Bronco Sport jest jego wszechstronność. Oprócz doskonałych właściwości terenowych, nadaje się także do codziennej jazdy po mieście. Jest wyposażony w zaawansowane systemy bezpieczeństwa i asysty kierowcy, takie jak systemy utrzymania pasa ruchu, monitorowanie martwego pola czy adaptacyjny tempomat.

Zobacz także:  Ford C-MAX Hybrid (2017-2018) - schematy bezpieczników i przekaźników

Podsumowując, Ford Bronco Sport to kompaktowy SUV, który łączy w sobie sportowy design, zdolności terenowe i praktyczność codziennego użytkowania. Jest idealnym wyborem dla osób, które cenią sobie stylowy wygląd, przygodowy charakter i niezawodność na drodze i w terenie. Ford Bronco Sport umożliwia odkrywanie nowych miejsc i zapewnia niezapomniane przygody na szlakach off-roadowych.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

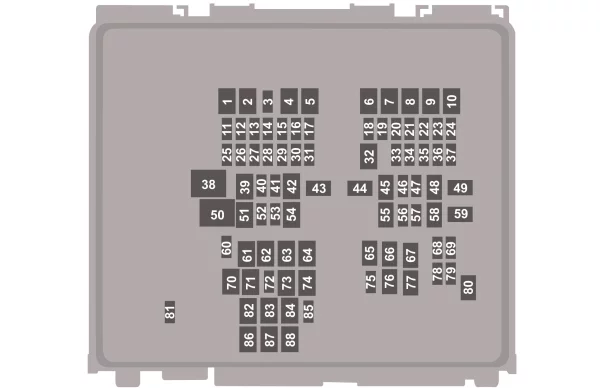

Skrzynka bezpieczników w komorze silnika

Ford Bronco Sport (2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 A Dodatkowe oświetlenie na rynku wtórnym.
2 Nieużywany.
3 10 A Ogrzewane dysze spryskiwaczy przedniej szyby.
4 60 A Dodatkowa grzałka.
5 40 A Dodatkowa grzałka.
6 40 A Dodatkowa grzałka.
7 20 A Podgrzewany park wycieraczek.
8 Nieużywany.
9 60 A Falownik.
10 30 A Rozrusznik.
11 15 A Moduł sterujący układu napędowego.
12 15 A Moduł sterujący układu napędowego.
13 15 A Moduł sterujący układu napędowego.
14 15 A Moduł sterujący układu napędowego.
15 Nieużywany.
16 Nieużywany.
17 Nieużywany.
18 10 A Moduł sterujący układu napędowego.
19 10 A Moduł układu przeciwblokującego.
20 10 A Złącze łącza danych.
21 5 A Przełącznik reflektorów.
22 20 A Wzmacniacz.
23 Nieużywany.
24 Nieużywany.
25 25 A Wzmocnione reflektory z lewej strony.
26 25 A Wzmocnione reflektory prawe.
27 Nieużywany.
28 Nieużywany.
29 Nieużywany.
30 10 A Elektroniczna kontrola stabilności.
31 5 A Elektroniczne wspomaganie kierownicy.
32 30 A Moduł sterujący nadwozia.
33 10 A Przednia kamera wspomagania parkowania;

Tylna kamera;

System informacji o martwym polu;

Siłownik zmiany biegów.

34 Nieużywany.
35 15 A Podgrzewana kierownica.
36 Nieużywany.
37 20 A Klakson.
38 40 A Silnik dmuchawy.
39 Nieużywany.
40 10 A Wyłącznik hamulca.
41 20 A Wzmacniacz.
42 30 A Elektrycznie regulowany fotel kierowcy.
43 40 A Zawory układu przeciwblokującego.
44 40 A Moduł holowniczy przyczepy.
45 30 A Fotel pasażera z napędem elektrycznym.
46 Nieużywany.
47 20 A Podgrzewane siedzenia.
48 Nieużywany.
49 60 A Pompa układu przeciwblokującego.
50 60 A Wentylator chłodzący.
51 30 A Szyberdach.
52 5 A Inteligentna ładowarka USB .
53 Nieużywany.
54 Nieużywany.
55 Nieużywany.
56 10 A Sprzęgło klimatyzacji.
57 5 A Światło powodziowe.
58 Nieużywany.
59 40 A Moduł sterujący nadwozia.
60 5 A Inteligentna ładowarka USB .
61 20 A Pomocniczy punkt zasilania.
62 Nieużywany.
63 Nieużywany.
64 Nieużywany.
65 Nieużywany.
66 Nieużywany.
67 Nieużywany.
68 Nieużywany.
69 15 A Portowe wtryskiwacze paliwa.
70 20 A Pomocniczy punkt zasilania.
71 20 A Pomocniczy punkt zasilania.
72 20 A Wycieraczka tylnej szyby.
73 Nieużywany.
74 30 A Silnik wycieraczek szyby przedniej.
75 10 A Podgrzewane lusterka zewnętrzne.
76 30 A Ogrzewana tylna szyba.
77 Nieużywany.
78 15 A Zwolnienie szyby windy.
79 Nieużywany.
80 20 A Pompa paliwowa.
81 10 A Pompa spryskiwacza tylnej szyby.
82 40 A Falownik.
83 Nieużywany.
84 40 A Moduł sterujący układu napędowego.
85 5 A Czujnik deszczu.
86 Nieużywany.
87 Nieużywany.
88 Nieużywany.

Uwaga: Zapasowy bezpiecznik w amperach może się różnić.

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się pod schowkiem.

Ford Bronco Sport (2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 A Nieużywany.
2 5 A Nieużywany.
3 10 A Nieużywany.
4 10 A Stacyjka;

Blokada kolumny kierownicy.

5 20 A Zamek. Odblokować.
6 10 A Falownik DC-AC.
7 30 A Moduł drzwi pasażera.
8 5 A Moduł sterujący wspomagania parkowania.
9 5 A Samościemniające się lusterko wewnętrzne;

System utrzymania pasa ruchu;

Wskaźnik wyłączenia poduszki powietrznej pasażera.

10 10 A Rozszerzony moduł mocy.
11 5 A Moduł jednostki sterującej telematyki.
12 5 A Przełącznik klawiatury bezkluczykowej.
13 15 A Odblokowanie drzwi kierowcy.
14 30 A Moduł drzwi kierowcy.
15 15 A Nieużywany (zapasowy).
16 15 A Nieużywany (zapasowy).
17 15 A SYNC;

Moduł nadawczo-odbiorczy;

Zintegrowany panel sterowania.

18 7,5 A Bezprzewodowy moduł ładowania akcesoriów;

Moduł kontroli całego terenu.

19 7,5 A Nieużywany (zapasowy).
20 10 A Nieużywany (zapasowy).
21 7,5 A Nieużywany (zapasowy).
22 7,5 A Nieużywany (zapasowy).
23 20 A Nieużywany (zapasowy).
24 20 A Nieużywany (zapasowy).
25 30 A Nieużywany (zapasowy).
