Ford Flex (2013-2019) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Flex z lat: 2013, 2014, 2015, 2016, 2017, 2018, 2019. Ford Flex to samochód typu crossover SUV, który był produkowany przez firmę Ford w latach 2009-2019. Jest to pojazd o unikalnym i charakterystycznym wyglądzie, który wyróżnia się swoim prostokątnym kształtem i opływowymi […]

06/25/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Flex z lat: 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Ford Flex to samochód typu crossover SUV, który był produkowany przez firmę Ford w latach 2009-2019. Jest to pojazd o unikalnym i charakterystycznym wyglądzie, który wyróżnia się swoim prostokątnym kształtem i opływowymi liniami nadwozia. Ford Flex był projektowany z myślą o rodzinach i oferował przestronne wnętrze oraz wiele funkcji i wyposażenia.

Jednym z wyróżniających się elementów Forda Flex jest jego pojemność i elastyczność. Posiada trzy rzędy siedzeń, które mogą pomieścić nawet siedem pasażerów. Drugi i trzeci rząd siedzeń mogą być składane w celu zwiększenia przestrzeni bagażowej, co czyni go idealnym wyborem dla osób potrzebujących dużo miejsca na bagaż czy przewożących większe przedmioty.

Pod względem wyposażenia i technologii, Ford Flex oferuje wiele opcji, w tym zaawansowane systemy multimedialne, systemy bezpieczeństwa i komfortowe funkcje. Może być wyposażony w systemy nawigacji, kamerę cofania, system audio premium, podgrzewane fotele, klimatyzację dwustrefową, elektrycznie sterowane drzwi bagażnika i wiele innych.

W zakresie napędu, Ford Flex oferuje różne opcje silnikowe. W zależności od wersji, może być dostępny z silnikiem benzynowym V6 o różnych pojemnościach i mocach. Napęd przenoszony jest na przednie lub wszystkie koła poprzez automatyczną skrzynię biegów. Ford Flex oferuje również możliwość wyboru między różnymi trybami jazdy, takimi jak tryb sportowy czy tryb ekonomiczny, które wpływają na charakterystykę jazdy.

Warto zauważyć, że informacje te opierają się na dostępnych danych do roku 2021, dlatego zawsze warto skonsultować się z oficjalnymi źródłami lub salonem samochodowym, aby uzyskać najbardziej aktualne informacje na temat Forda Flex.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w komorze silnika

Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika. Zawiera bezpieczniki wysokoprądowe, które chronią główne systemy elektryczne przed przeciążeniem.

Zobacz także:  Ford Mondeo V (2020-2022) - schematy bezpieczników i przekaźników

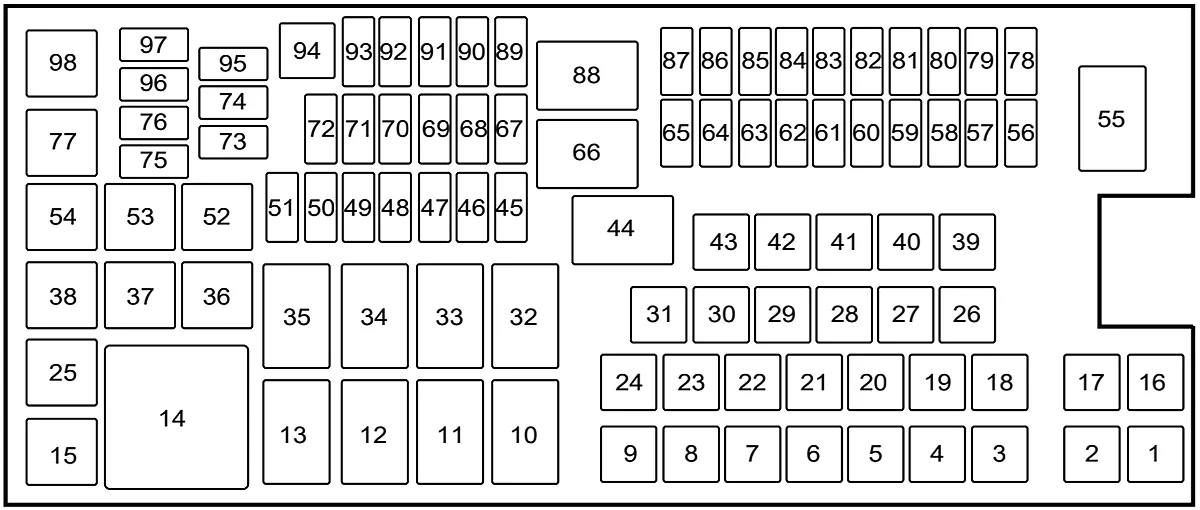

Ford Flex (2013-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40A Przekaźnik wentylatora 2
2 40A Przekaźnik wentylatora 1
3 30A moduł sterujący hamulca przyczepy
4 30A Wycieraczki przedniej szyby i pompa spryskiwacza
5 50A Pompa układu przeciwblokującego
6 20 A Gniazdo zasilania konsoli środkowej (bez wspomagania parkowania wstecznego)
7 30A elektryczna klapa bagażnika
8 20 A markiza przesuwna
9 20 A Gniazdo zasilania konsoli w drugim rzędzie
10 Przekaźnik mocy siedzenia trzeciego rzędu
11 Podgrzewany przekaźnik tylnej szyby
12 Przekaźnik ładowania akumulatora holowniczego przyczepy
13 przekaźnik rozrusznika
14 Przekaźnik wentylatora chłodzącego nr 2
15 przekaźnik paliwa
16 nieużywany
17 30A Gniazdo 110 V AC
18 40A Silnik wentylatora przedniego
19 30A Start silnika
20 20 A Gniazdko w komorze
21 20 A Gniazdko deski rozdzielczej / zapalniczka
22 30A Moduł siedzenia trzeciego rzędu
23 30A Fotel kierowcy zasilany elektrycznie, moduł pamięci
24 30A Ładowanie akumulatora holowniczego przyczepy
25 nieużywany
26 40A Odmgławiacz tylnej szyby, podgrzewane lusterka
27 20 A gniazdko do ładowania
28 30A Podgrzewane/chłodzone przednie fotele
29 20 A Podgrzewane fotele przednie
30 20 A Tylne podgrzewane siedzenia
31 25A Elektroniczny przekaźnik wentylatora 3
32 Pomocniczy przekaźnik wentylatora
33 Przekaźnik wentylatora chłodzącego nr 1
3. 4 przekaźnik wentylatora przedniego
35 Przekaźnik wentylatora chłodzącego (seria)
36 nieużywany
37 Prawy kierunkowskaz/przekaźnik światła stopu układu holowania przyczepy
38 Przekaźnik światła cofania układu holowania przyczepy
39 30A Dodatkowy silnik wentylatora
40 nieużywany
41 nieużywany
42 30A Elektryczny fotel pasażera
43 20 A Zawory układu przeciwblokującego
44 przekaźnik spryskiwacza przedniej szyby
45 5A Czujnik deszczu
46 5A Elektromagnes odpowietrzający kanistra (silniki EcoBoost)
47 15A pompa spryskiwacza
48 10 A Przednie światła postojowe
49 nieużywany
50 10 A lustra termiczne
51 5A Moduł sterujący układu napędowego — elektryczne monitorowanie wtryskiwaczy (nie dotyczy silników EcoBoost)
52 nieużywany
53 System holowania przyczepy lewy kierunkowskaz i przekaźnik światła hamowania
54 nieużywany
55 przekaźnik wycieraczek
56 30A Wtryskiwacze paliwa, przekaźnik pompy paliwa
57 20 A Lewy przedni reflektor wyładowczy o wysokiej intensywności
58 10 A czujnik alternatora
59 10 A Włącznik/wyłącznik hamulca
60 10 A Światła cofania holowania przyczepy
61 nieużywany
62 10 A Sprzęgło klimatyzacji
63 15A Kierunkowskazy do holowania przyczepy i światła stopu
64 15A wycieraczki tylne
65 nieużywany
66 Moduł sterowania zespołem napędowym – przekaźnik zasilania pojazdu
67 20 A Moc pojazdu nr 2 — podgrzewany czujnik tlenu, czujnik masowego przepływu powietrza, zawór elektromagnetyczny o zmiennym rozrządzie wałka rozrządu, zawór elektromagnetyczny odpowietrzania kanistra, zawór elektromagnetyczny przedmuchu kanistra
68 20 A Zasilanie pojazdu nr 4 (cewki zapłonowe)
69 20 A Moc pojazdu nr 1 (PCM)
70 15A Moc pojazdu nr 3 — przekaźnik sprzęgła klimatyzacji, przekaźnik sterowania wentylatorem, zmienna sprężarka klimatyzacji, dodatkowe ogrzewanie skrzyni biegów, sterowanie turbosprężarką, elektroniczny zawór obejściowy sprężarki (dla turbosprężarki), moduł AWD, pozytywna nagrzewnica wentylacyjna skrzyni korbowej
71 nieużywany
72 nieużywany
73 nieużywany
74 nieużywany
75 nieużywany
76 nieużywany
77 Przekaźnik światła postojowego holowania przyczepy
78 20 A Prawy przedni reflektor wyładowczy wysokiej intensywności
79 10 A adaptacyjny tempomat
80 nieużywany
81 nieużywany
82 15A podkładka tylna
83 nieużywany
84 20 A Światła postojowe do holowania przyczepy
85 nieużywany
86 5A Moduł sterowania zespołem napędowym – zasilanie awaryjne, przekaźnik modułu sterującego zespołem napędowym, elektromagnes odpowietrznika kanistra (nie dotyczy silników EcoBoost)
87 5A bieg/start
88 Przekaźnik uruchamiania/rozruchu
89 10 A Moduł układu przeciwblokującego hamulca
90 10 A Uruchomienie/uruchomienie modułu sterującego układu napędowego
91 10 A adaptacyjny tempomat
92 5A Cewka przekaźnika wentylatora przedniego i moduł wspomagania kierownicy
93 5A Wentylator pomocniczy, tylny odmgławiacz, przekaźniki ładowania akumulatora
94 30A Moduł sterowania nadwozia Uruchom/Start
95 5A Przełącznik przedniej szyby pasażera
96 nieużywany
97 nieużywany
98 Przekaźnik sprzęgła klimatyzacji
Zobacz także:  Ford Edge II (2015) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kierownicy. Aby uzyskać dostęp, konieczne może być zdjęcie panelu poszycia.

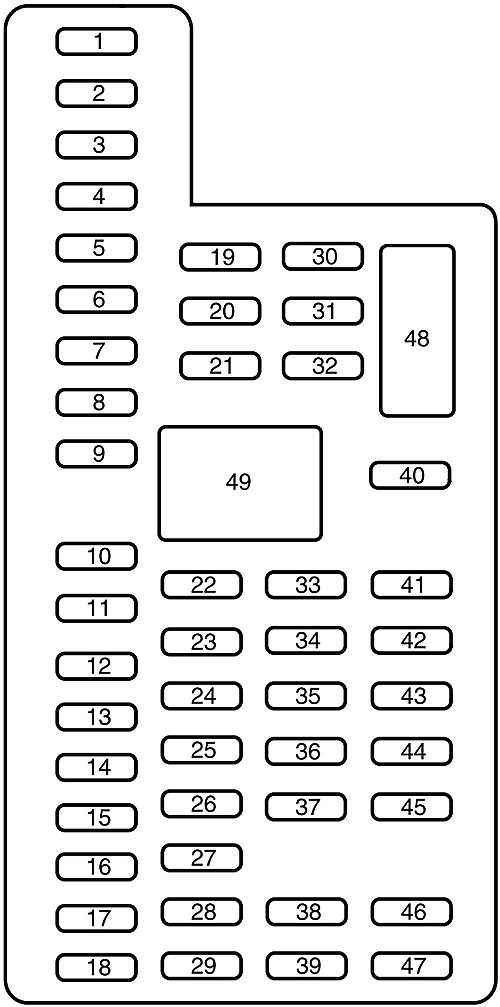

Ford Flex (2013-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30A Przednia szyba po stronie kierowcy
2 15A Pamięć fotela, siedzenia w drugim rzędzie
3 30A Przednia szyba po stronie pasażera
4 10 A Przekaźnik oszczędzania baterii (wewnętrzne światła na żądanie i gniazdo zasilania siedzenia)
5 20 A Inteligentny wzmacniacz, aktywny moduł kontroli szumów
6 5A Nieużywane (dodatkowe)
7 7,5A Przełącznik lusterka zasilania, moduł drzwi kierowcy, moduł siedzenia kierowcy, klawiatura
8 10 A elektryczna klapa załadowcza
9 10 A SYNC, elektroniczna tablica przyłączeniowa, moduł nadawczo-odbiorczy radiowy
10 10 A Przekaźnik pracy/akcesoriów, przekaźnik silnika wycieraczek przednich
11 10 A Inteligentny moduł dostępu, ekran ostrzegawczy
12 15A Oświetlenie wewnętrzne, oświetlenie tablicy biegowej, oświetlenie tła
13 15A kierunkowskazy w prawo
14 15A kierunkowskazy w lewo
15 15A Środkowe górne światło stopu, światło cofania
16 10 A Światła mijania (po prawej)
17 10 A Światła mijania (lewe)
18 10 A Elektrycznie regulowane fotele w trzecim rzędzie, przycisk uruchamiania biegów, podświetlenie klawiatury, blokada zmiany biegów hamulca, aktywator modułu sterującego układu napędowego, system antykradzieżowy
19 20 A Nieużywane (dodatkowe)
20 20 A Ubezpieczenie
21 10 A Rozszerzony moduł elektryczny.
22 20 A przekaźnik klaksonu
23 15A Moduł sterujący kierownicy, zestaw wskaźników
24 15A Złącze łącza danych, moduł sterujący kierownicy
25 15A Mechanizm otwierania klapy tylnej
26 5A Wyłącznik zasilania, przyciskowy wyłącznik zasilania
27 20 A Inteligentny moduł dostępu
28 15A Nieużywane (dodatkowe)
29 20 A Radio, moduł globalnego systemu pozycjonowania (GPS)
30 15A Przednie światła postojowe, przekaźnik systemu holowania przyczepy dla świateł postojowych, przednie światła pozycyjne
31 5A sterownik holowania przyczepy
32 15A Silnik i przełącznik szyby kierowcy, przełączniki blokady zasilania, dach księżycowy, gniazdko 110 V AC, wewnętrzne lusterko wsteczne
33 10 A Nieużywane (dodatkowe)
34 10 A Monitor martwego pola, podgrzewane siedzenia w drugim rzędzie, system wykrywania cofania, kamera cofania
35 5A Wyświetlacz ostrzegawczy, czujnik wilgotności sterowania klimatyzacją i ogrzewaniem
36 10 A Podgrzewana kierownica
37 10 A Lodówka
38 10 A Przełącznik przedniej szyby pasażera
39 15A Światła drogowe
40 10 A Tylne światła postojowe, oświetlenie tablicy rejestracyjnej
41 7,5A System sortowania pasażerów, moduł sterowania urządzeniami przytrzymującymi, rozszerzony moduł elektryczny.
42 5A Nieużywane (dodatkowe)
43 10 A Nieużywane (dodatkowe)
44 10 A Nieużywane (dodatkowe)
45 5A Nieużywane (dodatkowe)
46 10 A Moduł klimatyzacji
47 15A Światła przeciwmgielne, wskaźnik świateł przeciwmgielnych, przednie kierunkowskazy #2
48 30A* Przednie okno elektryczne pasażera, tylne okna elektryczne
* Wyłącznik Circuit
49 Moduł sterowania nadwozia (przekaźnik opóźniający akcesoriów)
Zobacz także:  Ford Puma (2022) - schematy bezpieczników i przekaźników
