W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Puma z lat: 2023.

Ford Puma to kompaktowy crossover SUV, który wnosi świeże i charakterystyczne podejście do swojej kategorii. Oto kilka kluczowych cech i aspektów dotyczących Forda Pumy:

  1. Design: Ford Puma prezentuje śmiały i sportowy design o smukłym i aerodynamicznym profilu. Charakteryzuje się opadającą linią dachu, rzeźbionymi liniami nadwozia i atrakcyjną przednią atrapą chłodnicy. Puma łączy kompaktowe rozmiary z dynamicznym i nowoczesnym wyglądem, wyróżniając się na drodze.
  2. Opcje silnikowe: Ford Puma oferuje szereg wydajnych i zorientowanych na osiągi opcji silnikowych. Są to silniki benzynowe o różnych mocach, które odpowiadają różnym preferencjom i potrzebom kierowców. Dostępne silniki zapewniają równowagę między mocą a ekonomicznością paliwa, co pozwala na przyjemne doświadczenie jazdy.
  3. Technologia EcoBoost Hybrid: Ford Puma przyjmuje technologię hybrydową dzięki opcjom silników EcoBoost Hybrid. System hybrydowy mild-hybrid łączy silnik benzynowy z silnikiem elektrycznym, oferując poprawioną efektywność paliwową i redukcję emisji. Technologia hybrydowa również poprawia osiągi i reaktywność pojazdu.
  4. Praktyczność i wszechstronność: Pomimo kompaktowych wymiarów, Ford Puma oferuje imponującą przestrzeń wewnętrzną i wszechstronność. Posiada inteligentnie zaprojektowane i przestronne wnętrze z dużą ilością miejsca na nogi i głowę zarówno dla pasażerów z przodu, jak i z tyłu. Tylne siedzenia można składać płasko, co daje obszerną przestrzeń ładunkową, gdzie można umieścić różne przedmioty.
  5. Innowacyjne funkcje: Ford Puma wyposażony jest w szereg innowacyjnych funkcji i technologii, które mają na celu poprawę komfortu, wygody i bezpieczeństwa. Wśród nich znajduje się intuicyjny system multimedialny z dotykowym wyświetlaczem, integracją ze smartfonem, zaawansowane systemy wspomagania kierowcy i opcje łączności. Puma oferuje również funkcje takie jak bezprzewodowe ładowanie telefonu i system audio B&O Premium dla jeszcze lepszego doświadczenia jazdy.
  6. Bezpieczeństwo i systemy wspomagające kierowcę: Ford wyposażył Pumę w zaawansowane funkcje bezpieczeństwa, które mają na celu ochronę pasażerów. Technologie te obejmują m.in. system pre-kolizyjnego ostrzegania, adaptacyjny tempomat, asystenta utrzymania pasa ruchu i monitorowanie martwego pola. Te systemy współpracują, aby pomóc w zapobieganiu wypadkom i ograniczaniu potencjalnych ryzyk na drodze.
  7. Dynamiczne doświadczenie jazdy: Ford Puma oferuje zaangażowanie i dynamiczne doświadczenie jazdy. Jego zwinne prowadzenie, responsywna kierownica i precyzyjna kontrola przyczyniają się do zabawy i pewnej jazdy. Zawieszenie Pumy zapewnia równowagę między komfortem a sportowością, zapewniając komfortową podróż na różnych rodzajach dróg.
  8. Nagrody i uznanie: Ford Puma otrzymał pozytywne recenzje od ekspertów motoryzacyjnych i zdobył kilka nagród. Chwalono go za design, praktyczność i ogólną wydajność, co czyni go przekonującym wyborem w segmencie kompaktowych SUV-ów.
Zobacz także:  Ford Galaxy I (1995-2006) - schematy bezpieczników i przekaźników

Podsumowując, Ford Puma łączy w sobie stylowy design, wydajne jednostki napędowe, praktyczność i zaawansowane funkcje, oferując zrównoważone i przyjemne doświadczenie jazdy. Dzięki swojej wszechstronności, innowacyjnym technologiom i systemom bezpieczeństwa, Ford Puma jest silnym konkurentem na konkurencyjnym rynku kompaktowych crossoverów SUV.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

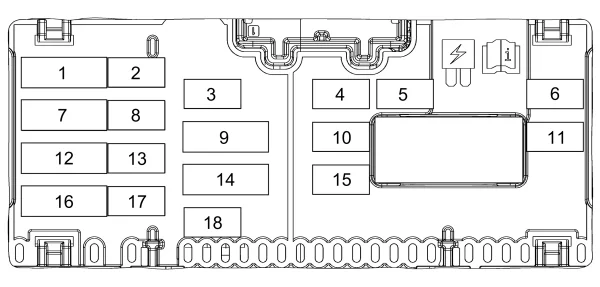

Skrzynka bezpieczników modułu sterującego układami nadwozia

POJAZDY Z KIEROWNICĄ Z LEWEJ STRONY

Skrzynka bezpieczników znajduje się za schowkiem po stronie pasażera.

POJAZDY Z KIEROWNICĄ Z PRAWEJ STRONY

Skrzynka bezpieczników znajduje się pod schowkiem.

Ford Puma (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 A Moduł sterujący uzupełniającym systemem bezpieczeństwa.   Wewnętrzny czujnik temperatury i wilgotności.
2 10 A Moduł sterujący układu aktywnej pomocy przy parkowaniu.
3 10 A Włącznik zapłonu.   Przycisk włącznika zapłonu.   Modem telematyczny.
4 20 A Zaryglowanie.   Odryglowanie.
5 10 A Okno dachowe.
6 30 A Przednie okna sterowane elektrycznie z prawej strony.
7 5 A Lampka kontrolna odłączenia poduszki powietrznej pasażera.   Wewnętrzne lusterko wsteczne z funkcją automatycznego ściemniania.
8 10 A Nieużywany.
9 5 A Centralny moduł sterujący alarmem.   Drzwi tyłu nadwozia otwierane/zamykane bez użycia rąk.   Elektryczne otwieranie/zamykanie drzwi tyłu nadwozia.
10 15 A Blokady otwierania drzwi przez dzieci.   Pokrywa wlewu paliwa.
11 30 A Przednie okna sterowane elektrycznie z lewej strony.
12 15 A Ogrzewana kierownica.   Moduł sterujący reflektorami.
13 15 A Sterowanie głosem.   Odtwarzacz płyt kompaktowych.
14 7,5 A Syrena alarmu zasilana przez baterię.   Moduł bezprzewodowego ładowania.
15 10 A Syrena systemu alarmowego.
16 7,5 A Klimatyzacja.   Moduł kierownicy.   Zestaw wskaźników.   Złącze diagnostyczne.
17 20 A Zespół audio.
18 20 A Nieużywany.
Zobacz także:  Ford F-600 (2021) - schematy bezpieczników i przekaźników

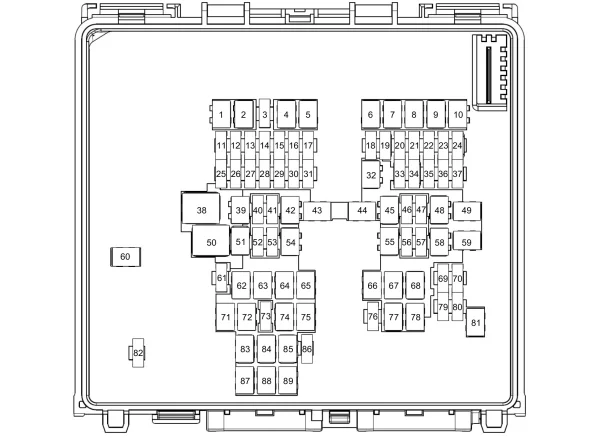

Skrzynka bezpieczników pod pokrywą komory silnika

Ford Puma (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany.
2 60 A Nagrzewnica powietrza wlotowego.
3 10 A Podgrzewane dysze spryskiwaczy przedniej szyby.
4 40 A Element grzejny przedniej szyby z lewej strony.
5 Nieużywany.
6 30 A Rozrusznik.
7 40 A Nagrzewnica powietrza wlotowego.
8 Nieużywany.
9 40 A Dwusprzęgłowa skrzynia biegów – Diesel.
60 A Moduł sterujący świecami żarowymi – Diesel.
10 Nieużywany.
11 20 A Blokada kolumny kierowniczej.
12 10 A Sprzęgło klimatyzacji.
13 Nieużywany.
14 Nieużywany.
15 Nieużywany.
16 5 A Zintegrowany z pasem alternator rozrusznika — MHEV.
17 5 A Moduł sterowania zespołem napędowym.
18 10 A Zintegrowana ogrzewana kierownica.
19 5 A Elektroniczny układ wspomagania kierownicy.
20 7,5 A Moduł sterujący skrzynią biegów.
21 Nieużywany.
22 Nieużywany.
23 10 A Moduł siedzenia wielokonturowego po stronie pasażera.
24 10 A Moduł siedzenia wielokonturowego po stronie kierowcy.
25 10 A Pompa płynu chłodzącego.   Zawór wydechowy.
26 15 A Zawór spustu par paliwa.   Czujnik położenia wałka rozrządu.   Czujnik sterowania ciśnieniem wtrysku paliwa.   Zawór elektromagnetyczny sterowania zmienną geometrią łopatek turbiny turbosprężarki.   Zawór obejściowy chłodnicy układu recyrkulacji spalin.   Zawór elektromagnetyczny sterujący zaworem upustowym.   Podgrzewana sonda lambda.
27 20 A Moduł sterowania zespołem napędowym.
28 15 A Aktywna przesłona kraty wlotu powietrza.   Pompa oleju.   Sprężarka układu klimatyzacji.   Zawór elektromagnetyczny sterujący zaworem upustowym.   Czujnik obecności wody w paliwie.
29 15 A Cewka zapłonowa.   Kondensator tłumienia hałasu.
30 10 A Zawór upustowy ciśnienia układu klimatyzacji.
31 10 A Moduł sterujący energią akumulatora — MHEV.
32 30 A Moduł sterujący układami nadwozia.
33 10 A Układ monitorowania martwego pola.   Moduł tempomatu.   Przednia kamera układu pomocy przy parkowaniu.   Kamera pomocy przy parkowaniu tyłem.   Moduł sterujący układu aktywnej pomocy przy parkowaniu.
34 10 A Moduł sterujący skrzynią biegów.
5 A Moduł sterujący dozowaniem reduktora.
35 10 A Reflektory.
36 5 A Układ zapobiegający blokowaniu kół podczas hamowania.
37 Nieużywany.
38 40 A Silnik dmuchawy.
39 Nieużywany.
40 10 A Moduł sterujący energią akumulatora — MHEV.
41 20 A Siedzenia ogrzewane.
42 Nieużywany.
43 40 A Moduł holowania przyczepy.
44 40 A Element grzejny przedniej szyby z prawej strony.
45 30 A Moduł tylnych lewych drzwi.
46 5 A Regulacja ustawienia reflektorów.
47 15 A Wzmacniacz audio.
48 20 A Okno dachowe.
49 60 A Pompa układu zapobiegającego blokowaniu kół podczas hamowania.
50 60 A Wentylator chłodzenia o wysokiej prędkości.
51 Nieużywany.
52 10 A Złącze diagnostyczne.
53 Nieużywany.
54 30 A Moduł tylnych prawych drzwi.
55 30 A Zawór układu zapobiegającego blokowaniu kół podczas hamowania.
56 5 A Przełącznik wł./wył. hamulców.
57 15 A Wzmacniacz audio.
58 30 A Elektryczne otwieranie/zamykanie drzwi tyłu nadwozia.
59 40 A Moduł sterujący układami nadwozia.
60 Nieużywany.
61 5 A Podpora lędźwiowa.
62 Nieużywany.
63 Nieużywany.
64 Nieużywany.
65 Nieużywany.
66 Nieużywany.
67 Nieużywany.
68 20 A Pompa paliwowa.
69 15 A Wtryskiwacze .   Zawór bezpieczeństwa .
70 Nieużywany.
71 Nieużywany.
72 Nieużywany.
73 5 A Czujnik deszczu.
74 30 A Silniczek wycieraczki przedniej szyby.
75 Nieużywany.
76 Nieużywany.
77 25 A Ogrzewana szyba tylna.
78 Nieużywany.
79 20 A Sygnał dźwiękowy.
80 Nieużywany.
81 25 A Nagrzewnica oleju napędowego.
82 15 A Pompa spryskiwacza tylnej szyby.
83 20 A Zapalniczka.   Dodatkowe gniazda zasilania z przodu.
84 20 A Dodatkowe gniazda zasilania z tyłu.
85 40 A Wentylator chłodzenia o niskiej prędkości.
86 20 A Wycieraczka szyby tylnej.
87 Nieużywany.
88 Nieużywany.
89 Nieużywany.
