Ford Focus IV (2022) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Focus IV z lat: 2022.

Ford Focus IV, który został wprowadzony na rynek w 2018 roku, to czwarta generacja popularnego modelu Ford Focus. Jest to kompaktowy samochód osobowy, który kontynuuje sukces poprzednich generacji, oferując nowoczesny design, zaawansowane technologie i dynamiczną jazdę.

Pod względem stylistycznym, Ford Focus IV prezentuje odważne i nowoczesne linie, które nadają mu dynamiczny wygląd. Charakteryzuje się smukłą sylwetką, ostro zarysowanymi reflektorami i atrakcyjnymi detalami. Wnętrze samochodu zostało zaprojektowane z myślą o komforcie i funkcjonalności. Deska rozdzielcza została zoptymalizowana pod kątem łatwego odczytu i obsługi, a materiały wykończeniowe są wysokiej jakości.

Ford Focus IV oferuje wiele nowoczesnych rozwiązań technologicznych. Można znaleźć systemy takie jak zaawansowany system multimedialny z dotykowym ekranem, nawigację GPS, system audio wysokiej jakości oraz integrację z aplikacjami mobilnymi. Samochód może być wyposażony w zaawansowane systemy bezpieczeństwa, takie jak automatyczny system hamowania awaryjnego, asystent pasa ruchu, monitorowanie martwego pola, adaptacyjny tempomat i wiele innych.

Pod względem osiągów, Ford Focus IV oferuje różnorodność jednostek napędowych, w tym silniki benzynowe, diesla i hybrydowe. Można wybrać silniki o różnej mocy, które zapewniają zarówno ekonomiczną jazdę, jak i dynamiczną wydajność. Istnieje również możliwość wyboru manualnej skrzyni biegów lub automatycznej skrzyni biegów.

Ford Focus IV jest również zaprojektowany z myślą o bezpieczeństwie. Samochód otrzymał wysokie oceny w testach zderzeniowych, a także oferuje wiele zaawansowanych systemów bezpieczeństwa, takich jak system monitorowania martwego pola, asystent utrzymywania pasa ruchu, system rozpoznawania znaków drogowych i wiele innych.

Jednym z atutów Forda Focusa IV jest również jego jazda. Samochód oferuje precyzyjne prowadzenie, dobrą manewrowość i komfortową jazdę. Zawieszenie zostało zoptymalizowane, aby zapewnić stabilność i dobrą kontrolę nad pojazdem, a jednocześnie zapewniać komfortowe przejazdy zarówno na krótszych, jak i dłuższych trasach.

Zobacz także: Ford Flex (2013-2019) - schematy bezpieczników i przekaźników

Ford Focus IV to samochód, który łączy w sobie nowoczesny design, zaawansowane technologie i dynamiczną jazdę. Oferuje on różnorodność wersji nadwozia, silników i wyposażenia, co pozwala dostosować samochód do indywidualnych preferencji i potrzeb. Bez wątpienia jest to model, który przyciąga uwagę swoim wyglądem, funkcjonalnością i wysoką jakością wykonania.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

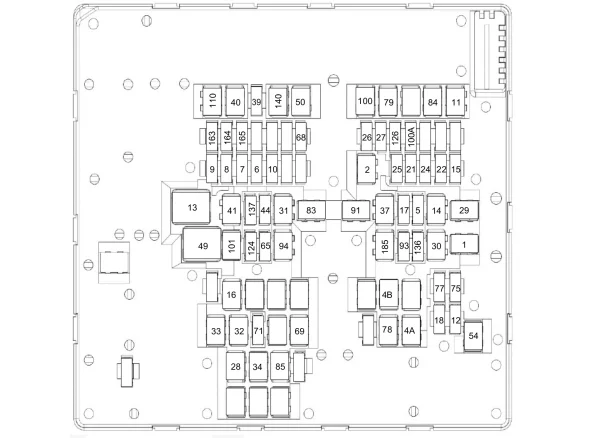

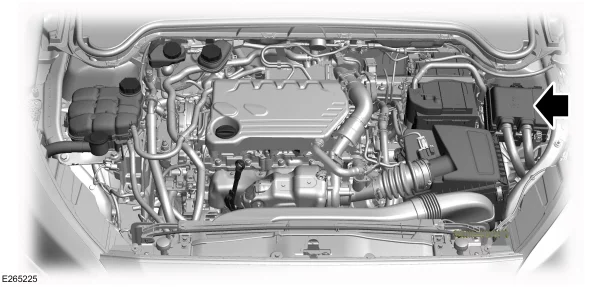

Komora silnika

Ford Focus IV (2022) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	40 A	Moduł sterujący układami nadwozia.
2	30 A	Moduł sterujący układami nadwozia.
4A	20 A	Pompa paliwowa – Diesel.
4B	20 A	Pompa paliwa – benzyna.
5	10 A	Złącze diagnostyczne.
6	20 A	Moduł sterowania zespołem napędowym.
6	15 A	Moduł sterowania zespołem napędowym.
7	10 A	Moduł sterowania zespołem napędowym.
8	15 A	Moduł sterowania zespołem napędowym.
9	20 A	Moduł sterowania zespołem napędowym.
10	10 A	Moduł sterowania zespołem napędowym.
11	30 A	Rozrusznik.
12	10 A	Sprzęgło klimatyzacji.
13	40 A	Silnik dmuchawy.
14	20 A	Moduł sterujący dodatkową nagrzewnicą.
15	20 A	Sygnał dźwiękowy.
16	20 A	Pompa spryskiwacza tylnej szyby.
17	5 A	Zespół podpory lędźwiowej.
18	20 A	Pompka spryskiwacza reflektorów.
21	10 A	Regulacja ustawienia reflektorów.
22	5 A	Elektroniczny układ wspomagania kierownicy.
24	10 A	Moduł sterowania zespołem napędowym.
25	10 A	Przednia kamera układu pomocy przy parkowaniu. Kamera wsteczna. Układ monitorowania martwego pola. Bieg wsteczny.
26	15 A	Moduł sterujący przekładnią – Diesel. Moduł sterujący przekładnią – mHEV.
27	10 A	Elektroniczny układ stabilizacji toru jazdy.
28	40 A	Zawór elektronicznej kontroli stabilności.
29	60 A	Pompa elektronicznej kontroli stabilności.
30	25 A	Siedzenie kierowcy regulowane elektrycznie.
31	25 A	Siedzenie pasażera regulowane elektrycznie.
32	20 A	Dodatkowe gniazdo zasilania.
33	20 A	Dodatkowe gniazdo zasilania.
34	20 A	Dodatkowe gniazdo zasilania.
37	20 A	Okno dachowe.
39	15 A	Zasilanie modułu sterującego przekładnią.
40	60 A	Zasilanie modułu sterującego przekładnią.
41	30 A	Elektryczne otwieranie/zamykanie drzwi tyłu nadwozia.
44	10 A	Przełącznik świateł STOP.
49	60 A	Wentylator
50	30 A	Ogrzewana szyba tylna.
54	20 A	Elektroniczny mechanizm różnicowy o ograniczonym poślizgu – benzyna.
65	20 A	Moduł sterujący przekładnią – Diesel.
65	5 A	Elektroniczny moduł sterujący akumulatorem – benzyna.
68	20 A	Blokada kolumny kierowniczej.
69	30 A	Wycieraczki przedniej szyby.
71	20 A	Wycieraczka szyby tylnej.
75	10 A	Przepływomierz masowy powietrza i czujnik temperatury powietrza dolotowego – benzyna.
77	10 A	Podgrzewany spryskiwacz przedniej szyby.
78	40 A	Element grzejny przedniej szyby z lewej strony.
79	40 A	Element grzejny przedniej szyby z prawej strony.
83	40 A	Dodatkowa nagrzewnica.
84	60 A	Dodatkowa nagrzewnica.
85	40 A	Dodatkowa nagrzewnica.
91	40 A	Moduł holowania przyczepy.
93	5 A	Reflektory.
94	20 A	Siedzenia ogrzewane.
100 A	5 A	Moduł sterujący reflektorami.
100	20 A	Zasilanie zespołu lewego reflektora.
101	20 A	Zasilanie zespołu prawego reflektora.
110	30 A	Czujnik obecności wody w paliwie – Diesel. Nagrzewnica oleju napędowego.
124	5 A	Czujnik deszczu.
126	5 A	Zespół sterujący dozowaniem – Diesel.
136	15 A	Wzmacniacz.
137	15 A	Wzmacniacz.
140	60 A	Świece żarowe – Diesel.
163	15 A	Nagrzewnica przewodu ciśnieniowego zespołu sterującego dozowaniem.
164	10 A	Moduł sterujący dozowaniem reduktora.
165	15 A	Nagrzewnica zbiornika – Diesel.
185	20 A	Okna sterowane elektrycznie. Okno dachowe.

Zobacz także: Ford Kuga II (2017) - schematy bezpieczników i przekaźników

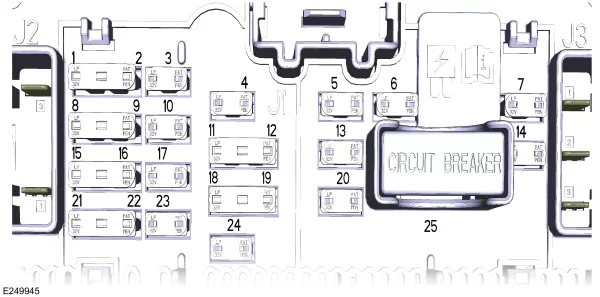

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się pod schowkiem.

Ford Focus IV (2022) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	5 A	Moduł sterujący uzupełniającym systemem bezpieczeństwa.
2	5 A	Wewnętrzny czujnik temperatury i wilgotności.
3	10 A	Moduł sterujący układu aktywnej pomocy przy parkowaniu.
4	10 A	Włącznik zapłonu. Przycisk włącznika zapłonu.
5	20 A	Zamek centralny.
6	10 A	Okno dachowe.
7	30 A	Nieużywany (zapasowy).
8	5 A	Nieużywany (zapasowy).
9	5 A	Lampka kontrolna odłączenia poduszki powietrznej pasażera. Wewnętrzne lusterko wsteczne z funkcją automatycznego ściemniania.
10	10 A	Moduł wyświetlacza przeziernego. Moduł bezprzewodowego ładowania akcesoriów.
11	5 A	Modem telematyczny.
12	5 A	Nieużywany (zapasowy).
13	15 A	Nieużywany (zapasowy).
14	30 A	Nieużywany (zapasowy).
15	15 A	Moduł kierownicy.
16	15 A	Moduł zmiennej charakterystyki zawieszenia.
17	15 A	Nieużywany (zapasowy).
18	7,5 A	Nieużywany (zapasowy).
19	7,5 A	Nieużywany (zapasowy).
20	10 A	Syrena systemu alarmowego.
21	7,5 A	Klimatyzacja. Elektroniczny moduł zmiany biegów.
22	7,5 A	Moduł kierownicy. Zestaw wskaźników. Złącze diagnostyczne.
23	20 A	Zespół audio.
24	20 A	Nieużywany (zapasowy).
25	30 A	Nieużywany (zapasowy).
