W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Focus IV z lat: 2021.

Ford Focus IV to czwarta generacja popularnego modelu Ford Focus, który został wprowadzony na rynek w 2018 roku. Jest to kompaktowy samochód osobowy, kontynuujący tradycję poprzednich generacji Focusa i oferujący wiele udoskonaleń i nowych technologii.

Pod względem stylistycznym, Ford Focus IV zyskał nowoczesny i dynamiczny wygląd. Charakteryzuje się smukłymi reflektorami LED, dużym wlotem powietrza i muskularnymi nadkolami, co nadaje mu sportowego charakteru. Linie nadwozia są płynne i dynamiczne, co sprawia, że samochód wydaje się bardziej aerodynamiczny.

Wnętrze Forda Focusa IV zostało zaprojektowane w sposób funkcjonalny i nowoczesny. Deska rozdzielcza została odświeżona i jest bardziej minimalistyczna, a jednocześnie oferuje intuicyjne rozmieszczenie przycisków i kontrolerów. Wnętrze jest dobrze spasowane, wykonane z wysokiej jakości materiałów i oferuje wygodne siedzenia z dobrym wsparciem bocznym.

Ford Focus IV wyposażony jest w wiele zaawansowanych technologii. Oferuje zaawansowany system multimedialny z dotykowym ekranem, obsługą Apple CarPlay i Android Auto, nawigacją GPS oraz systemem audio wysokiej jakości. Samochód posiada również wiele systemów bezpieczeństwa i asysty kierowcy, takich jak adaptacyjny tempomat, asystent pasa ruchu, monitorowanie martwego pola, system automatycznego hamowania w przypadku wykrycia pieszych oraz systemy wspomagające parkowanie.

Pod względem osiągów, Ford Focus IV oferuje szeroki wybór silników benzynowych i wysokoprężnych, z różnymi mocami i pojemnościami. Dostępne są zarówno silniki z manualną skrzynią biegów, jak i z automatyczną skrzynią biegów. Samochód zapewnia płynną jazdę, dobrą dynamikę i efektywność paliwową.

Ford Focus IV zdobył wysokie oceny w testach zderzeniowych Euro NCAP i jest wyposażony w zaawansowane systemy bezpieczeństwa. Obejmują one m.in. systemy wspomagające hamowanie awaryjne, systemy kontroli trakcji i stabilności, system monitorowania zmęczenia kierowcy oraz wiele innych funkcji mających na celu zapewnienie bezpiecznej jazdy.

Ford Focus IV to samochód, który oferuje połączenie komfortu, nowoczesności i zaawansowanych technologii. Jego dynamiczny wygląd, dobrze wykonane wnętrze i zaawansowane systemy sprawiają, że jest on atrakcyjną opcją w segmencie kompaktowych samochodów.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

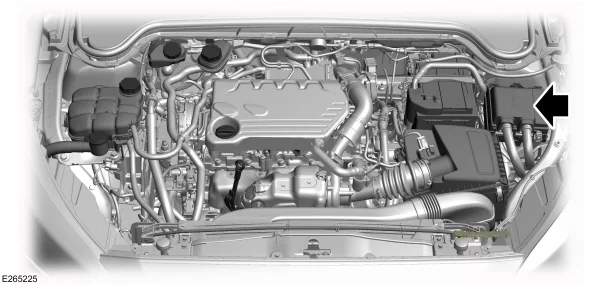

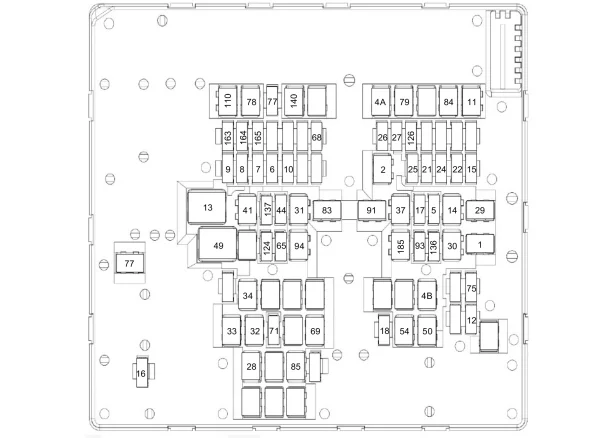

Skrzynka bezpieczników w komorze silnika

Ford Focus IV (2021) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	40 A	Moduł sterujący układami nadwozia.
2	30 A	Moduł sterujący układami nadwozia.
4A	20 A	Pompa paliwowa – Diesel.
4B	20 A	Pompa paliwa – benzyna.
5	10 A	Złącze diagnostyczne.
6	15 A	Moduł sterowania zespołem napędowym – benzyna.
6	20 A	Moduł sterowania zespołem napędowym – Diesel.
7	10 A	Moduł sterowania zespołem napędowym.
8	15 A	Moduł sterowania zespołem napędowym.
9	20 A	Moduł sterowania zespołem napędowym.
10	10 A	Moduł sterowania zespołem napędowym – benzyna.
11	30 A	Rozrusznik.
12	10 A	Sprzęgło klimatyzacji.
13	40 A	Silnik dmuchawy.
14	20 A	Moduł sterujący dodatkową nagrzewnicą.
15	20 A	Sygnał dźwiękowy.
16	20 A	Pompa spryskiwacza tylnej szyby.
17	5 A	Zespół podpory lędźwiowej.
18	20 A	Pompka spryskiwacza reflektorów.
21	10 A	Regulacja ustawienia reflektorów.
22	5 A	Elektroniczny układ wspomagania kierownicy.
24	10 A	Moduł sterowania zespołem napędowym.
25	10 A	Przednia kamera układu pomocy przy parkowaniu. Kamera wsteczna. Układ monitorowania martwego pola. Bieg wsteczny.
26	15 A	Moduł sterujący przekładnią – Diesel.
27	10 A	Elektroniczny układ stabilizacji toru jazdy.
28	40 A	Zawór elektronicznej kontroli stabilności.
29	60 A	Pompa elektronicznej kontroli stabilności.
30	25 A	Siedzenie kierowcy regulowane elektrycznie.
31	25 A	Siedzenie pasażera regulowane elektrycznie.
32	20 A	Dodatkowe gniazdo zasilania.
33	20 A	Dodatkowe gniazdo zasilania.
34	20 A	Dodatkowe gniazdo zasilania.
37	20 A	Okno dachowe.
41	30 A	Elektryczne otwieranie/zamykanie drzwi tyłu nadwozia.
44	10 A	Przełącznik świateł STOP.
49	60 A	Wentylator
50	30 A	Ogrzewana szyba tylna.
54	20 A	Elektroniczny mechanizm różnicowy o ograniczonym poślizgu – benzyna.
65	20 A	Moduł sterujący przekładnią – Diesel.
65	5 A	Elektroniczny moduł sterujący akumulatorem – benzyna.
68	20 A	Blokada kolumny kierowniczej.
69	30 A	Wycieraczki przedniej szyby.
71	20 A	Wycieraczka szyby tylnej.
75	10 A	Przepływomierz masowy powietrza i czujnik temperatury powietrza dolotowego – benzyna.
77	10 A	Podgrzewane dysze spryskiwaczy szyby przedniej. Przekaźnik ogrzewania przedniej szyby.
78	40 A	Element grzejny przedniej szyby z lewej strony.
79	40 A	Element grzejny przedniej szyby z prawej strony.
83	40 A	Dodatkowa nagrzewnica.
84	60 A	Dodatkowa nagrzewnica.
85	40 A	Dodatkowa nagrzewnica.
91	40 A	Moduł holowania przyczepy.
93	5 A	Reflektory.
94	20 A	Podgrzewane siedzenia.
110	30 A	Czujnik obecności wody w paliwie – Diesel. Nagrzewnica oleju napędowego.
124	5 A	Czujnik deszczu.
126	5 A	Zespół sterujący dozowaniem – Diesel.
136	15 A	Wzmacniacz.
137	15 A	Wzmacniacz.
140	60 A	Świece żarowe – Diesel.
163	15 A	Nagrzewnica przewodu ciśnieniowego zespołu sterującego dozowaniem.
164	10 A	Moduł sterujący dozowaniem reduktora.
165	15 A	Nagrzewnica zbiornika – Diesel.
185	20 A	Okna sterowane elektrycznie. Okno dachowe.

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się pod schowkiem.

Ford Focus IV (2021) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	5 A	Moduł sterujący uzupełniającym systemem bezpieczeństwa.
2	5 A	Wewnętrzny czujnik temperatury i wilgotności.
3	10 A	Moduł sterujący układu aktywnej pomocy przy parkowaniu.
4	10 A	Włącznik zapłonu. Przycisk włącznika zapłonu.
5	20 A	Zamek centralny.
6	10 A	Okno dachowe.
7	30 A	Przełącznik lusterka z prawej strony. Przednie okna sterowane elektrycznie z prawej strony.
8	5 A	Moduł sterujący reflektorami.
9	5 A	Lampka kontrolna odłączenia poduszki powietrznej pasażera. Wewnętrzne lusterko wsteczne z funkcją automatycznego ściemniania. Przednia kamera układu pomocy przy parkowaniu.
10	10 A	Moduł wyświetlacza przeziernego. Moduł bezprzewodowego ładowania akcesoriów.
11	5 A	Modem telematyczny.
12	5 A	Centralny moduł sterujący alarmem.
13	15 A	Blokady otwierania drzwi przez dzieci. Pokrywa wlewu paliwa. Zamek centralny.
14	30 A	Przełącznik lusterka z lewej strony. Przednie okna sterowane elektrycznie z lewej strony.
15	15 A	Moduł kierownicy.
16	15 A	Moduł zmiennej charakterystyki zawieszenia.
17	15 A	Sterowanie głosem. Zespół audio.
18	7,5 A	Elektryczne otwieranie/zamykanie drzwi tyłu nadwozia. Moduł sterujący funkcji otwierania/zamykania drzwi tyłu nadwozia bez użycia rąk.
19	7,5 A	Syrena alarmu zasilana przez baterię.
20	10 A	Syrena systemu alarmowego.
21	7,5 A	Układ ogrzewania, wentylacji i klimatyzacji. Elektroniczny moduł zmiany biegów.
22	7,5 A	Moduł kierownicy. Zestaw wskaźników. Złącze diagnostyczne.
23	20 A	Zespół audio.
24	20 A	Nieużywany (zapasowy).
25	30 A	Nieużywany (zapasowy).

Skrzynka bezpieczników modułu holowania przyczepy – wersja 5-drzwiowa i kombi

Ford Focus IV (2021) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników znajduje się w bagażniku, z prawej strony.

Numer	Ampery [A]	Opis
1	15 A	Układ zapłonowy.

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
