Ford Fiesta VII (2021) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Fiesta VII z lat: 2021. Ford Fiesta VII, także znany jako Ford Fiesta Mk7, jest najnowszą generacją popularnego kompaktowego samochodu Ford Fiesta. Wprowadzony na rynek w roku 2017, Fiesta VII jest kontynuacją sukcesu poprzednich generacji tego modelu i oferuje wiele udoskonaleń i […]

06/25/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Fiesta VII z lat: 2021.

Ford Fiesta VII, także znany jako Ford Fiesta Mk7, jest najnowszą generacją popularnego kompaktowego samochodu Ford Fiesta. Wprowadzony na rynek w roku 2017, Fiesta VII jest kontynuacją sukcesu poprzednich generacji tego modelu i oferuje wiele udoskonaleń i nowości.

Wizualnie Ford Fiesta VII prezentuje się nowocześnie i dynamicznie, z charakterystycznym sylwetką i agresywnym przednim grilliem. Samochód jest dostępny w różnych wariantach nadwozia, w tym 3-drzwiowym hatchbacku, 5-drzwiowym hatchbacku i 4-drzwiowym sedanie. Fiesta VII oferuje również różnorodność kolorów i opcji personalizacji, umożliwiając kierowcom dopasowanie samochodu do swojego stylu.

Pod względem wydajności i osiągów, Ford Fiesta VII oferuje różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki, o różnych pojemnościach i mocy. W zależności od regionu, w którym jest dostępny, Fiesta VII może być wyposażona w manualną lub automatyczną skrzynię biegów.

Wnętrze Forda Fiesta VII jest ergonomiczne i dobrze wykonane, oferując wysoką jakość materiałów i nowoczesne technologie. W zależności od wersji wyposażeniowej, Fiesta VII może być wyposażona w system multimedialny z dotykowym ekranem, nawigację, Bluetooth, system audio premium i wiele innych funkcji ułatwiających podróżowanie.

Ford Fiesta VII znany jest również z zaawansowanych systemów bezpieczeństwa i asystencji kierowcy. Obejmują one systemy takie jak automatyczne hamowanie awaryjne, asystent pasa ruchu, kontrolę stabilności, czujniki parkowania i wiele innych, które zapewniają bezpieczną jazdę i ochronę zarówno kierowcy, jak i pasażerów.

Fiesta VII cieszy się popularnością wśród kierowców, którzy poszukują kompaktowego samochodu o sportowym charakterze, świetnym prowadzeniu i ekonomiczności. Jest to również popularny wybór wśród młodszych kierowców, którzy cenią sobie styl, technologię i możliwość personalizacji.

Należy jednak zaznaczyć, że szczegółowe informacje na temat wyposażenia, silników i opcji dostępnych w Fordzie Fiesta VII mogą się różnić w zależności od regionu i roku produkcji.

Zobacz także:  Ford Mustang I (1971-1973) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

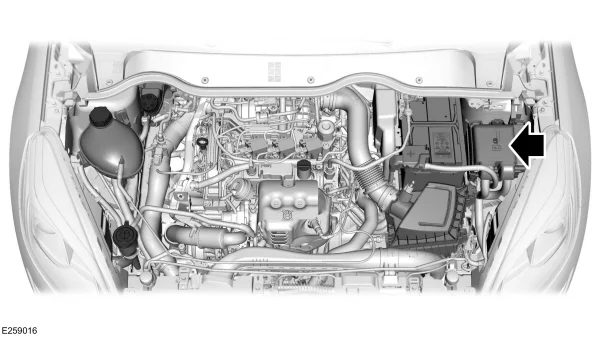

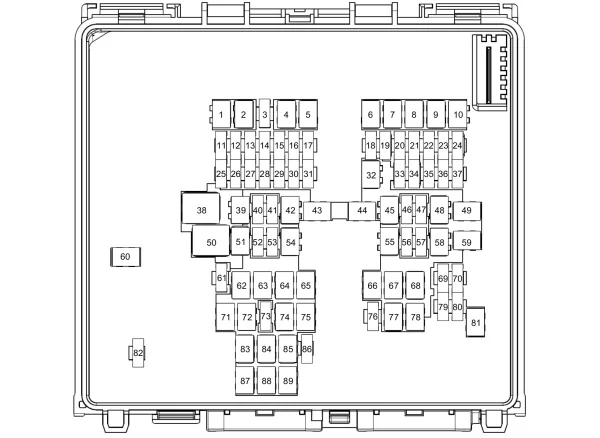

Skrzynka bezpieczników w komorze silnika

Ford Fiesta VII (2021) - schematy bezpieczników i przekaźników

Ford Fiesta VII (2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany.
2 60 A Nagrzewnica powietrza wlotowego.
3 10 A Podgrzewane dysze spryskiwaczy przedniej szyby.
4 40 A Element grzejny przedniej szyby z lewej strony.
5 Nieużywany.
6 30 A Rozrusznik.
7 40 A Silnik dmuchawy.
8 Nieużywany.
9 40 A Dwusprzęgłowa skrzynia biegów – Diesel.
10 Nieużywany.
11 20 A Blokada kolumny kierowniczej.
12 10 A Sprzęgło klimatyzacji.
13 Nieużywany.
14 Nieużywany.
15 Nieużywany.
16 5 A Zintegrowany z pasem alternator rozrusznika — MHEV.
17 5 A Moduł sterowania zespołem napędowym.
18 10 A Ogrzewana kierownica.
19 5 A Elektroniczny układ wspomagania kierownicy.
20 7,5 A Moduł sterujący skrzynią biegów.
21 Nieużywany.
22 Nieużywany.
23 Nieużywany.
24 Nieużywany.
25 10 A Pompa płynu chłodzącego.   Zawór wydechowy.
26 15 A Zawór spustu par paliwa.   Czujnik położenia wałka rozrządu.   Czujnik sterowania ciśnieniem wtrysku paliwa.   Zawór elektromagnetyczny sterowania zmienną geometrią łopatek turbiny turbosprężarki.   Zawór obejściowy chłodnicy układu recyrkulacji spalin.   Zawór elektromagnetyczny sterujący zaworem upustowym.   Podgrzewana sonda lambda.
27 20 A Moduł sterowania zespołem napędowym.
28 15 A Aktywna przesłona kraty wlotu powietrza.   Pompa oleju.   Sprężarka układu klimatyzacji.   Zawór elektromagnetyczny sterujący zaworem upustowym.   Czujnik obecności wody w paliwie.
29 15 A Cewka zapłonowa.   Kondensator tłumienia hałasu.
30 10 A Zawór upustowy ciśnienia układu klimatyzacji.
31 10 A Moduł sterujący energią akumulatora — MHEV.
32 30 A Moduł sterujący układami nadwozia.
33 10 A Układ monitorowania martwego pola.   Moduł tempomatu.   Przednia kamera układu pomocy przy parkowaniu.   Kamera pomocy przy parkowaniu tyłem.   Moduł sterujący układu aktywnej pomocy przy parkowaniu.
34 10 A Pompa płynu przekładniowego.
35 10 A Reflektory.
36 5 A Układ zapobiegający blokowaniu kół podczas hamowania.
37 15 A Wentylator chłodzenia powietrza doładowującego.
38 40 A Silnik dmuchawy.
39 Nieużywany.
40 10 A Moduł sterujący energią akumulatora — MHEV.
41 20 A Siedzenia ogrzewane.
42 Nieużywany.
43 40 A Moduł holowania przyczepy.
44 40 A Element grzejny przedniej szyby z prawej strony.
45 30 A Moduł tylnych lewych drzwi.
46 5 A Regulacja ustawienia reflektorów.
47 15 A Wzmacniacz audio.
48 20 A Okno dachowe.
49 60 A Pompa układu zapobiegającego blokowaniu kół podczas hamowania.
50 60 A Wentylator chłodzenia o wysokiej prędkości.
51 20 A Pompa płynu przekładniowego.
52 10 A Złącze diagnostyczne.
53 Nieużywany.
54 30 A Moduł tylnych prawych drzwi.
55 30 A Zawór układu zapobiegającego blokowaniu kół podczas hamowania.
56 5 A Przełącznik wł./wył. hamulców.
57 15 A Wzmacniacz audio.
58 Nieużywany.
59 40 A Moduł sterujący układami nadwozia.
60 Nieużywany.
61 Nieużywany.
62 Nieużywany.
63 Nieużywany.
64 Nieużywany.
65 Nieużywany.
66 Nieużywany.
67 Nieużywany.
68 20 A Pompa paliwowa.
69 20 A Nagrzewnica paliwa – Diesel.
70 Nieużywany.
71 Nieużywany.
72 Nieużywany.
73 5 A Czujnik deszczu.
74 30 A Silniczek wycieraczki przedniej szyby.
75 Nieużywany.
76 Nieużywany.
77 25 A Ogrzewana szyba tylna.
78 Nieużywany.
79 20 A Sygnał dźwiękowy.
80 Nieużywany.
81 25 A Nagrzewnica paliwa – Diesel.
82 15 A Pompa spryskiwacza tylnej szyby.
83 20 A Zapalniczka.   Dodatkowe gniazda zasilania z przodu.
84 Nieużywany.
85 40 A Wentylator chłodzenia o niskiej prędkości.
86 20 A Wycieraczka szyby tylnej.
87 Nieużywany.
88 Nieużywany.
89 Nieużywany.
Zobacz także:  Ford Bronco (2022) - schematy bezpieczników i przekaźników

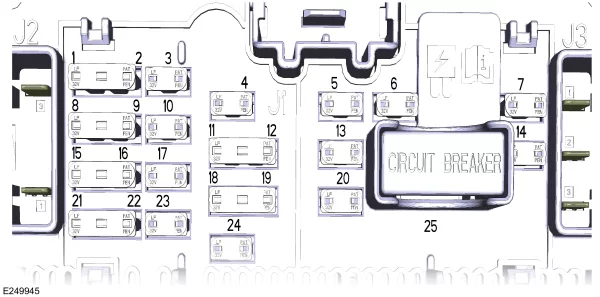

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się za schowkiem po stronie pasażera.

Ford Fiesta VII (2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 A Moduł sterujący uzupełniającym systemem bezpieczeństwa.
2 5 A Wewnętrzny czujnik temperatury i wilgotności.
3 10 A Moduł sterujący układu aktywnej pomocy przy parkowaniu.
4 10 A Włącznik zapłonu.   Przycisk włącznika zapłonu.
5 20 A Zaryglowanie.   Odryglowanie.
6 10 A Okno dachowe.
7 30 A Przełącznik lusterka z prawej strony.   Przednie okna sterowane elektrycznie z prawej strony.
8 Nieużywany.
9 5 A Lampka kontrolna odłączenia poduszki powietrznej pasażera.   Wewnętrzne lusterko wsteczne z funkcją automatycznego ściemniania.
10 10 A Złącze diagnostyczne.
11 5 A Modem telematyczny.
12 5 A Centralny moduł sterujący alarmem.
13 15 A Blokady otwierania drzwi przez dzieci.   Pokrywa wlewu paliwa.
14 30 A Przełącznik lusterka z lewej strony.   Przednie okna sterowane elektrycznie z lewej strony.
15 15 A Nieużywany.   Ogrzewana kierownica.   Moduł sterujący reflektorami.
16 Nieużywany.
17 15 A Sterowanie głosem.   Wyświetlacz informacyjny i systemu elektroniki użytkowej.   Odtwarzacz płyt kompaktowych.
18 Nieużywany.
19 7,5 A Syrena alarmu zasilana przez baterię.
20 10 A Syrena systemu alarmowego.
21 7,5 A Układ ogrzewania, wentylacji i klimatyzacji.
22 7,5 A Moduł kierownicy.   Zestaw wskaźników.   Złącze diagnostyczne.
23 20 A Zespół audio.
24 Nieużywany.
25 Nieużywany.
Zobacz także:  Ford Escape III (2016) - schematy bezpieczników i przekaźników
