W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Focus IV z lat: 2023.

Ford Focus IV to czwarta generacja popularnego modelu Ford Focus, który został wprowadzony na rynek w 2018 roku i jest nadal produkowany. Jest to kompaktowy samochód osobowy, który kontynuuje sukces poprzednich generacji, oferując nowoczesny design, zaawansowane technologie i dynamiczną jazdę.

Pod względem stylistycznym, Ford Focus IV przeszedł ewolucję w porównaniu do poprzednich generacji. Charakteryzuje się nowoczesnym i dynamicznym wyglądem, z ostrymi liniami i agresywnie zarysowanymi reflektorami. Dzięki temu samochód prezentuje się nowocześnie i atrakcyjnie na drodze.

Wnętrze Forda Focusa IV zostało zaprojektowane z myślą o komforcie i funkcjonalności. Oferuje przestronne miejsce dla kierowcy i pasażerów, a jakość wykonania i materiałów jest na wysokim poziomie. Deska rozdzielcza została zaprojektowana w sposób ergonomiczny, a systemy sterowania są intuicyjne i łatwe w obsłudze. Samochód oferuje również konkurencyjną przestrzeń bagażową w swojej klasie.

Ford Focus IV wyposażony jest w szereg zaawansowanych technologii. Oferuje system multimedialny z dotykowym ekranem, obsługę systemów Android Auto i Apple CarPlay, nawigację GPS, a także wiele opcji związanych z bezpieczeństwem i komfortem, takich jak adaptacyjny tempomat, system monitorowania martwego pola, asystent parkowania, system automatycznego hamowania i wiele innych.

Pod względem napędu, Ford Focus IV oferuje różne opcje silnikowe, w tym benzynowe, wysokoprężne i hybrydowe. Można wybrać zarówno jednostki o mniejszej mocy, jak i silniki o większej wydajności, a także dostępne są różne warianty skrzyń biegów, w tym manualna i automatyczna.

Ford Focus IV wyróżnia się również zaawansowanymi systemami bezpieczeństwa. Oferuje wiele systemów wspomagających kierowcę, takich jak asystent utrzymania pasa ruchu, automatyczne hamowanie awaryjne, system monitorowania zmęczenia kierowcy i wiele innych. Samochód uzyskał także dobre wyniki w testach zderzeniowych Euro NCAP, co potwierdza jego wysoki poziom bezpieczeństwa.

Zobacz także:  Ford Expedition III (2009-2014) - schematy bezpieczników i przekaźników

Warto również wspomnieć, że Ford Focus IV oferuje dynamiczną jazdę, precyzyjne prowadzenie i dobrą reakcję na manewry kierowcy. Dzięki zastosowaniu zaawansowanych rozwiązań zawieszenia i układu kierowniczego, samochód zapewnia komfort i stabilność na różnego rodzaju drogach.

Ford Focus IV to zatem nowoczesny, komfortowy i zaawansowany technologicznie samochód, który oferuje przyjemną jazdę i wiele nowoczesnych funkcji. Jest to idealny wybór dla osób poszukujących kompaktowego samochodu, który spełnia zarówno oczekiwania pod względem wygody, jak i funkcjonalności.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

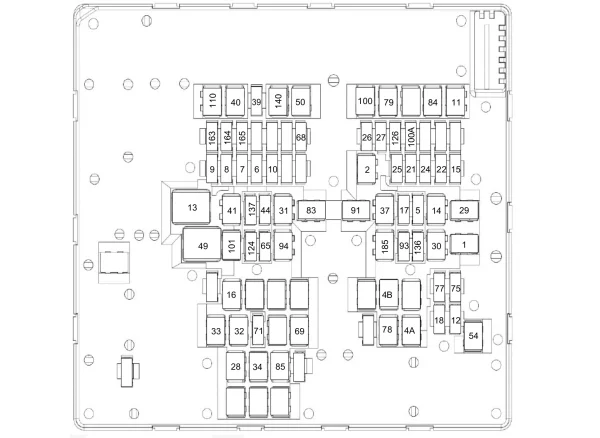

Skrzynka bezpieczników pod pokrywą komory silnika

Ford Focus IV (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40 A Moduł sterujący układami nadwozia.
2 30 A Moduł sterujący układami nadwozia.
4A 20 A Pompa paliwowa – Diesel.
4B 20 A Pompa paliwa – benzyna.
5 10 A Złącze diagnostyczne.
6 20 A Moduł sterowania zespołem napędowym.
15 A Moduł sterowania zespołem napędowym.
7 10 A Moduł sterowania zespołem napędowym.
8 15 A Moduł sterowania zespołem napędowym.
9 20 A Moduł sterowania zespołem napędowym.
10 10 A Moduł sterowania zespołem napędowym.
11 30 A Rozrusznik.
12 10 A Sprzęgło klimatyzacji.
13 40 A Silnik dmuchawy.
14 20 A Moduł sterujący dodatkową nagrzewnicą.
15 20 A Sygnał dźwiękowy.
16 20 A Pompa spryskiwacza tylnej szyby.
17 5 A Zespół podpory lędźwiowej.
18 20 A Pompka spryskiwacza reflektorów.
21 10 A Regulacja ustawienia reflektorów.
22 5 A Elektroniczny układ wspomagania kierownicy.
24 10 A Moduł sterowania zespołem napędowym.
25 10 A Przednia kamera układu pomocy przy parkowaniu.   Kamera wsteczna.   Układ monitorowania martwego pola.   Bieg wsteczny.
26 15 A Moduł sterujący przekładnią – Diesel.   Moduł sterujący przekładnią – mHEV.
27 10 A Elektroniczny układ stabilizacji toru jazdy.
28 40 A Zawór elektronicznej kontroli stabilności.
29 60 A Pompa elektronicznej kontroli stabilności.
30 25 A Siedzenie kierowcy regulowane elektrycznie.
31 25 A Siedzenie pasażera regulowane elektrycznie.
32 20 A Dodatkowe gniazdo zasilania.
33 20 A Dodatkowe gniazdo zasilania.
34 20 A Dodatkowe gniazdo zasilania.
37 20 A Okno dachowe.
39 15 A Zasilanie modułu sterującego przekładnią.
40 60 A Zasilanie modułu sterującego przekładnią.
41 30 A Elektryczne otwieranie/zamykanie drzwi tyłu nadwozia.
44 10 A Przełącznik świateł STOP.
49 60 A Wentylator
50 30 A Ogrzewana szyba tylna.
54 20 A Elektroniczny mechanizm różnicowy o ograniczonym poślizgu – benzyna.
65 20 A Moduł sterujący przekładnią – Diesel.
5 A Elektroniczny moduł sterujący akumulatorem – benzyna.
68 20 A Blokada kolumny kierowniczej.
69 30 A Wycieraczki przedniej szyby.
71 20 A Wycieraczka szyby tylnej.
75 10 A Przepływomierz masowy powietrza i czujnik temperatury powietrza dolotowego – benzyna.
77 10 A Podgrzewany spryskiwacz przedniej szyby.
78 40 A Element grzejny przedniej szyby z lewej strony.
79 40 A Element grzejny przedniej szyby z prawej strony.
83 40 A Dodatkowa nagrzewnica.
84 60 A Dodatkowa nagrzewnica.
85 40 A Dodatkowa nagrzewnica.
91 40 A Moduł holowania przyczepy.
93 5 A Reflektory.
94 20 A Siedzenia ogrzewane.
100 A 5 A Moduł sterujący reflektorami.
100 20 A Zasilanie zespołu lewego reflektora.
101 20 A Zasilanie zespołu prawego reflektora.
110 30 A Czujnik obecności wody w paliwie – Diesel.   Nagrzewnica oleju napędowego.
124 5 A Czujnik deszczu.
126 5 A Zespół sterujący dozowaniem – Diesel.
136 15 A Wzmacniacz.
137 15 A Wzmacniacz.
140 60 A Świece żarowe – Diesel.
163 15 A Nagrzewnica przewodu ciśnieniowego zespołu sterującego dozowaniem.
164 10 A Moduł sterujący dozowaniem reduktora.
165 15 A Nagrzewnica zbiornika – Diesel.
185 20 A Okna sterowane elektrycznie.   Okno dachowe.
Zobacz także:  Ford Explorer Sport Trac I (2000-2005) - schematy bezpieczników i przekaźników

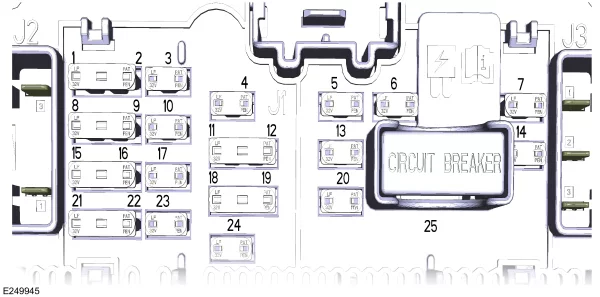

Skrzynka bezpieczników w przedziale pasażerskim

Ford Focus IV (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 A Moduł sterujący uzupełniającym systemem bezpieczeństwa.
2 5 A Wewnętrzny czujnik temperatury i wilgotności.
3 10 A Moduł sterujący układu aktywnej pomocy przy parkowaniu.
4 10 A Włącznik zapłonu.   Przycisk włącznika zapłonu.
5 20 A Zamek centralny.
6 10 A Okno dachowe.
7 30 A Nieużywany (zapasowy).
8 5 A Nieużywany (zapasowy).
9 5 A Lampka kontrolna odłączenia poduszki powietrznej pasażera.   Wewnętrzne lusterko wsteczne z funkcją automatycznego ściemniania.
10 10 A Moduł wyświetlacza przeziernego.   Moduł bezprzewodowego ładowania akcesoriów.
11 5 A Modem telematyczny.
12 5 A Nieużywany (zapasowy).
13 15 A Nieużywany (zapasowy).
14 30 A Nieużywany (zapasowy).
15 15 A Moduł kierownicy.
16 15 A Moduł zmiennej charakterystyki zawieszenia.
17 15 A Nieużywany (zapasowy).
18 7,5 A Nieużywany (zapasowy).
19 7,5 A Nieużywany (zapasowy).
20 10 A Syrena systemu alarmowego.
21 7,5 A Klimatyzacja.   Elektroniczny moduł zmiany biegów.
22 7,5 A Moduł kierownicy.   Zestaw wskaźników.   Złącze diagnostyczne.
23 20 A Zespół audio.
24 20 A Nieużywany (zapasowy).
25 30 A Nieużywany (zapasowy).
Zobacz także:  Ford Transit Connect i Tourneo Connect (2023) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników modułu holowania przyczepy – wersja 5-drzwiowa i kombi

Lokalizacja bezpieczników Prąd Zabezpieczany element
1 15 A Układ zapłonowy.
