Ford Transit i Tourneo (2000-2006) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit i Tourneo z lat: 2000, 2001, 2002, 2003, 2004, 2005, 2006. Ford Transit i Tourneo, produkowane w latach 2000-2006, to popularne pojazdy użytkowe i vany, które zdobyły uznanie na rynku ze względu na swoją niezawodność, pojemność i wszechstronność. Oto kilka istotnych […]

06/30/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit i Tourneo z lat: 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Ford Transit i Tourneo, produkowane w latach 2000-2006, to popularne pojazdy użytkowe i vany, które zdobyły uznanie na rynku ze względu na swoją niezawodność, pojemność i wszechstronność. Oto kilka istotnych informacji na temat Forda Transita i Tourneo (2000-2006):

  1. Design i wielkość: Ford Transit i Tourneo z tego okresu miały charakterystyczny, funkcjonalny design. Były dostępne w różnych wersjach nadwozia, takich jak furgon, minibus lub kombi. Wyróżniały się prostymi liniami i praktycznymi rozwiązaniami, takimi jak przesuwane drzwi boczne i tylne, ułatwiające załadunek i rozładunek.
  2. Pojemność i przestrzeń: Transit i Tourneo oferowały znaczną przestrzeń ładunkową lub pasażerską, co czyniło je idealnymi do różnych zastosowań. W zależności od konfiguracji, mogły pomieścić duże ilości towarów lub przewieźć większą liczbę pasażerów w wygodny sposób. Przestronność w kabinie i elastyczne opcje konfiguracyjne zapewniały komfortowe warunki pracy lub podróży.
  3. Warianty silnikowe: Ford Transit i Tourneo były dostępne z różnymi silnikami, w tym dieslami i benzynowymi, o różnych pojemnościach i mocach. Oferowały one odpowiednią moc i osiągi do codziennej pracy czy dłuższych podróży, gwarantując jednocześnie ekonomiczne spalanie paliwa.
  4. Trwałość i niezawodność: Ford Transit i Tourneo z tego okresu były znane z ich solidnej konstrukcji i niezawodności. Były one przeznaczone do intensywnego użytkowania, zarówno w warunkach miejskich, jak i podczas długich tras. Ford słynie z jakości wykonania, co przekłada się na trwałość i długowieczność tych pojazdów.
  5. Wyposażenie i opcje: Ford Transit i Tourneo oferowały różne poziomy wyposażenia, w zależności od potrzeb i preferencji użytkownika. Mogły być wyposażone w klimatyzację, systemy audio, elektryczne szyby i lusterka, centralny zamek, a także opcjonalne dodatki takie jak tempomat czy nawigacja satelitarna.
  6. Bezpieczeństwo: Ford zawsze przykłada dużą wagę do bezpieczeństwa, dlatego Transit i Tourneo były wyposażone w podstawowe systemy bezpieczeństwa, takie jak systemy ABS, poduszki powietrzne, układ stabilizacji toru jazdy (ESP) oraz opcjonalne systemy wspomagające, takie jak kontrola trakcji.
  7. Popularność i uznana marka: Ford Transit i Tourneo zdobyły ogromną popularność na rynku, zarówno wśród firm i przedsiębiorców, jak i wśród prywatnych użytkowników. Marka Ford jest powszechnie uznawana za godną zaufania i dostarczającą solidne pojazdy, co przyczyniło się do sukcesu tych modeli.
Zobacz także:  Ford Explorer VI (2020-2022) - schematy bezpieczników i przekaźników

Podsumowując, Ford Transit i Tourneo (2000-2006) to niezawodne i wszechstronne pojazdy użytkowe i vany, które zapewniały dużą pojemność, trwałość i komfort. Były one popularne wśród wielu grup użytkowników dzięki swojej funkcjonalności, oszczędności paliwa i ogólnej jakości wykonania.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

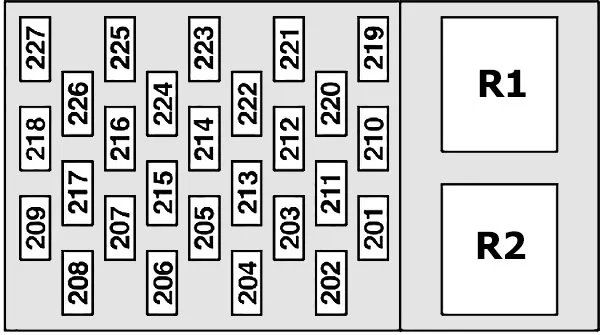

Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się pod schowkiem na desce rozdzielczej po stronie pasażera (podnieś schowek za pomocą uchwytu).

Ford Transit i Tourneo (2000-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
201 15A Zestaw wskaźników;

Wycieraczka tylnej szyby;

Zegar.

202 5A Podgrzewana szyba przednia
203 20A Światła przeciwmgielne
204 Nieużywany
205 15A Sterowanie światłami;

Kierunkowskazy;

Dźwignia wielofunkcyjna;

Sterowanie silnikiem;

Zapłon.

206 5A Oświetlenie tablicy rejestracyjnej
207 10 A Moduł poduszki powietrznej
208 10 A Oświetlenie zestawu wskaźników
209 15A Lampy boczne
210 15A Obrotomierz;

Zegar.

211 30A Silnik dmuchawy tylnej nagrzewnicy
212 10 A Zapalniczka
213 10 A Klimatyzacja tylna
214 15A Lampy wewnętrzne;

Lusterka elektryczne.

215 20A Podgrzewana szyba przednia;

Podgrzewane fotele przednie;

Ogrzewanie postojowe.

216 20A Pomocnicze gniazdo zasilania
217 15A Podgrzewana szyba tylna;

Podgrzewane lusterka zewnętrzne.

218 Nieużywany
219 30A Okna elektryczne
220 20A Podgrzewana tylna szyba
221 15A Przełącznik świateł hamowania
222 15A Radio
223 30A Silnik dmuchawy nagrzewnicy
224 20A Przełącznik reflektorów
225 15A Klimatyzacja
226 20A Światła awaryjne;

Kierunkowskazy.

227 5A Radio;

ABS,

Bezpieczniki pomocnicze (wspornik za zestawem wskaźników)
230 15A Centralny zamek;

System alarmowy.

231 15A Centralny zamek;

System alarmowy

Przekaźniki
R1 Zapłon
R2 Wycieraczki



Skrzynka przekaźników (Podwozie Kabina bez systemu parkowania)

Ford Transit i Tourneo (2000-2006) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Oświetlenie wewnętrzne
R2 Ogrzewanie przedniej szyby (po prawej)
R3 Odmgławiacz tylnej szyby
R4 Ogrzewanie przedniej szyby (po lewej)

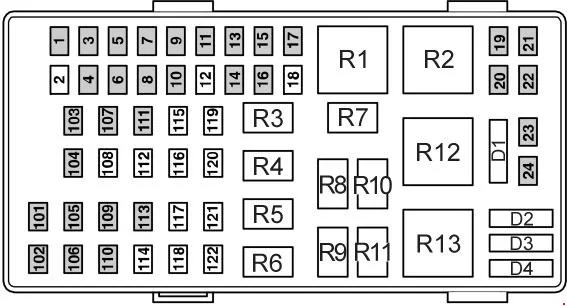

Skrzynka bezpieczników w komorze silnika

Ford Transit i Tourneo (2000-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5A Ręczna skrzynia biegów z automatyczną zmianą biegów
2 Nieużywany
3 20A Światła do jazdy dziennej;

Światła mijania.

4 5A Czujnik napięcia akumulatora (silniki Diesla)
5 20A Wyłącznik odcięcia paliwa
6 30A Sprzęt holowniczy
7 15A Klakson
8 20A ABS
9 20A Główna wiązka
10 10 A Klimatyzacja
11 20A Spryskiwacze szyby przedniej;

Spryskiwacze szyby tylnej.

12 Nieużywany
13 30A Dźwignia wielofunkcyjna;

Wycieraczki przedniej szyby.

14 15A Lampa cofania
15 5A Moduł układu unieruchomienia silnika
16 5A Elektroniczne sterowanie silnikiem
17 30A Sprzęt holowniczy
18 Nieużywany
19 5A Ręczna skrzynia biegów z automatyczną zmianą biegów
20 15A Ręczna skrzynia biegów z automatyczną zmianą biegów
21 20A Zarządzanie silnikiem
22 20A Pompa paliwowa
23 10 A Światło mijania, prawa strona
24 10 A Światło mijania, lewa strona
101 40A ABS
102 40A Podgrzewana szyba przednia po lewej stronie
103 50A Główne zasilanie instalacji elektrycznej
104 50A Główne zasilanie instalacji elektrycznej
105 40A Wentylator chłodzący silnik (silniki 2,0 Diesel i 2,3 DOHC)
106 30A Zapłon
107 30A Zapłon
108 Nieużywany
109 40A Wentylator chłodzący silnik (silniki 2,0 Diesel i 2,3 DOHC)
110 40A Podgrzewana szyba przednia, prawa strona
111 30A Zapłon
112 Nieużywany
113 40A Ręczna skrzynia biegów z automatyczną zmianą biegów
114 -122 Nieużywany
Przekaźniki
R1 Rozrusznik
R2 Świeca żarowa
R3 Klakson
R4 Światła drogowe
R5 Wskaźnik ładowania baterii
R6 Światła mijania
R7 Zarządzanie silnikiem
R8 Kontrola lampy
R9 Pompa paliwowa
R10 Klimatyzacja
R11 Pompa paliwowa
R12 Wentylator elektryczny 1
R13 Główny zapłon

Skrzynka przekaźnikowa

Ford Transit i Tourneo (2000-2006) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 System ładowania
R2 Kierunkowskaz (prawy), przyczepa
R3 Nieużywany
R4 Kierunkowskaz (lewy), przyczepa
R5 Wentylator elektryczny 2
R6 Sprężarka aktywnego zawieszenia
