W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Focus III z lat: 2014.

Ford Focus III to trzecia generacja popularnego kompaktowego samochodu osobowego Ford Focus, który był produkowany w latach 2011-2018. Jest to model, który przyniósł wiele ulepszeń w porównaniu do poprzednich generacji, zarówno pod względem stylistyki, technologii, jak i właściwości jezdnych.

Pod względem stylistyki, Ford Focus III wyróżniał się dynamicznym i nowoczesnym designem. Charakteryzował się smukłymi proporcjami, dynamicznymi liniami i agresywnie stylizowanym przodem. Nowoczesne reflektory, wyrazista atrapa chłodnicy i muskularnie ukształtowane nadkola nadawały mu charakterystyczny wygląd.

Wnętrze Forda Focusa III było ergonomiczne, funkcjonalne i starannie wykonane. Deska rozdzielcza była przejrzysta i intuicyjna w obsłudze, a jakość materiałów była dobra. Samochód oferował wygodne fotele z regulacją, a przestrzeń dla pasażerów była odpowiednia zarówno z przodu, jak i z tyłu. Ponadto, bagażnik był dobrze zaprojektowany i oferował pojemność odpowiednią dla codziennych potrzeb.

Ford Focus III był znany z doskonałych właściwości jezdnych. Zawieszenie było precyzyjne, co przekładało się na stabilność, komfort i przyjemność z jazdy. Samochód oferował dobrą trakcję i przyczepność na zakrętach, a jego reakcje na zmiany kierunku były szybkie i precyzyjne.

Pod względem technologicznym, Ford Focus III wprowadził wiele innowacji. W zależności od wersji wyposażenia, samochód mógł być wyposażony w zaawansowane systemy wspomagające jazdę, takie jak system automatycznego hamowania, asystenta pasa ruchu, system rozpoznawania znaków drogowych, adaptacyjny tempomat, system monitorowania martwego pola i wiele innych. Ponadto, Focus III oferował również systemy multimedialne z dotykowym ekranem, nawigację satelitarną i możliwość integracji smartfonów.

Ford Focus III był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi silnikami. Oferował również różne wersje skrzyń biegów, w tym manualną i automatyczną, co dawało klientom pewną elastyczność w wyborze.

Pod względem bezpieczeństwa, Ford Focus III zdobył dobre oceny w testach zderzeniowych. Oferował liczne systemy bezpieczeństwa, takie jak systemy kontroli trakcji i stabilności, systemy wspomagające hamowanie, poduszki powietrzne i wiele innych.

Ford Focus III cieszył się dużą popularnością na rynku, zarówno w Europie, jak i na całym świecie. Był to model, który oferował atrakcyjny wygląd, komfortowe wnętrze, zaawansowane technologie i dynamiczną jazdę, co przyczyniło się do jego sukcesu i uznania w segmencie kompaktowych samochodów.

Zobacz także:  Ford Transit Custom (2017-2018) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

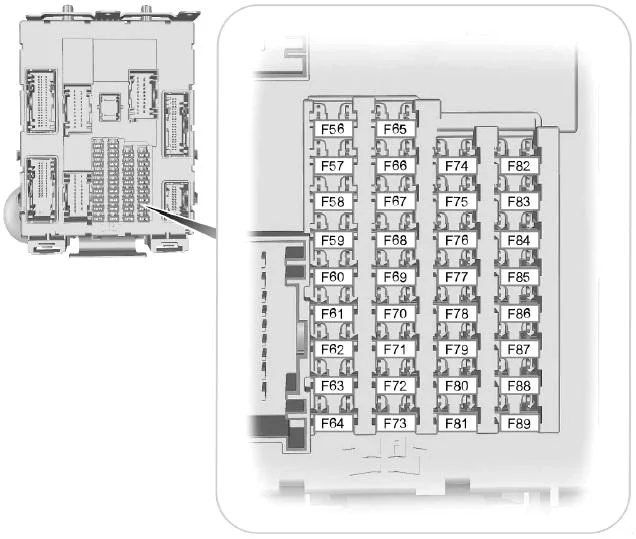

Panel bezpieczników znajduje się po prawej stronie pod schowkiem (zdjąć spód schowka).

Ford Focus III (2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F56 20A Zasilanie pompy paliwa, czujnik masowego przepływu powietrza
F57 Nieużywany
F58 Nieużywany
F59 5A Pasywny nadajnik-odbiornik antykradzieżowy
F60 10 A Oświetlenie wewnętrzne, zestaw przełączników drzwi kierowcy, oświetlenie schowka na rękawiczki, zespół przełączników konsoli górnej
F61 20A Zapalniczka do cygar, Power point
F62 Nieużywany
F63 Nieużywany
F64 Nieużywany
F65 10 A Odblokowanie bagażnika
F66 20A Zasilanie odblokowania drzwi kierowcy
F67 7,5A SYNC, wyświetlacz wielofunkcyjny, moduł nawigacji, kompas
F68 Nieużywany
F69 5A Klaster instrumentów, klaster mniejszy ( Focus ST)
F70 20A Centralny zamek i odblokowywanie zasilania
F71 10 A Głowica sterująca ogrzewaniem (klimatyzacja ręczna), elektroniczna automatyczna regulacja temperatury Duel
F72 7,5A Moduł kierownicy
F73 7,5A Złącze łącza danych
F74 15A Zasilanie reflektorów świateł mijania
F75 15A Zasilanie lamp przeciwmgielnych
F76 10 A Zasilanie lampy cofania
F77 20A Pompa spryskiwacza
F78 5A Wyłącznik zapłonu, przycisk Start
F79 15A Radio, nawigacyjny odtwarzacz DVD, przełącznik świateł awaryjnych, przełącznik blokady drzwi
F80 20A Zasilanie szyberdachu
F81 5A Odbiornik częstotliwości radiowych
F82 20A Uziemienie pompy spryskiwacza
F83 20A Centralny zamek uziemiający
F84 20A Uziemienie odblokowania drzwi kierowcy
F85 7,5A Przełącznik ogrzewania przedniego fotela, Moduł grzewczy (klimatyzacja manualna), Czujnik jakości powietrza, Radio, Czujnik temperatury i wilgotności w samochodzie, Dach księżycowy
F86 10 A Moduł poduszki powietrznej, system klasyfikacji pasażerów, wskaźnik dezaktywacji poduszki powietrznej pasażera
F87 Nieużywany
F88 25A Dostawa do F67, F69, F71 i F79
F89 Nieużywany

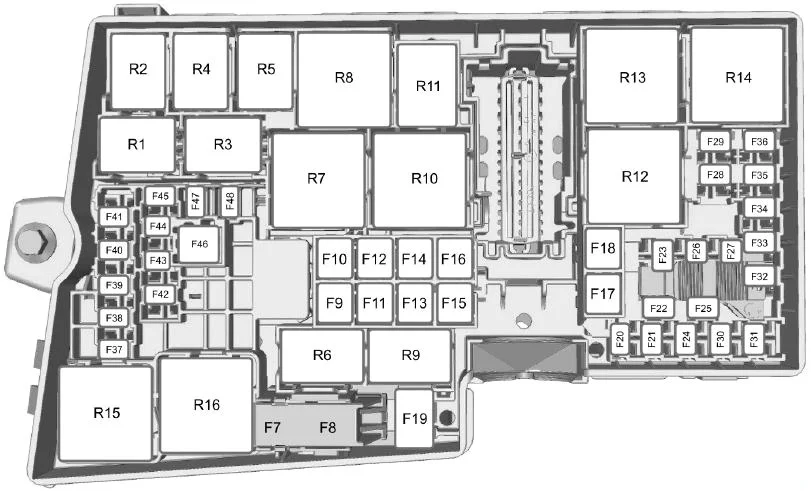

Numer Ampery [A] Opis
F7 40A** Układ przeciwblokujący/elektroniczna pompa programu stabilności
F8 30A** Elektroniczny zawór programu stabilności
F9 30A** Podgrzewana tylna szyba
F10 40A** Silnik dmuchawy nagrzewnicy
F11 30A** Zasilanie modułu sterującego nadwozia KL30
F12 30A** Przekaźnik sterujący silnika Bezpiecznik
F13 30A** Przekaźnik rozrusznika
F14 25A** Tylne okno elektryczne (bez sterownika drzwi)
FI 5 25A** Automatyczna skrzynia
F 16 Nieużywany
F17 Nieużywany
F18 20A** Silnik wycieraczki przedniej
F19 5A* Układ przeciwblokujący/elektroniczny program stabilności 15 posuw
F20 15 A* Klakson
F21 5A* Wyłącznik światła
F22 15 A* System monitorowania baterii
F23 5A* Cewki przekaźników, moduł wyłącznika światła
F24 15 A* Nieużywany (zapasowy)
F25 10 A* Elektrycznie sterowane lusterko zewnętrzne (bez sterownika drzwi)
F26 15 A* Moduł sterujący skrzyni biegów 30 zasila automatyczną skrzynię biegów
F27 15 A* Sprzęgło klimatyzacji
F28 5A* Zasilanie przekaźnika masowego przepływu powietrza
F29 20A* Nieużywany (zapasowy)
F30 5A* Elektroniczne sterowanie modułem podtrzymującym moc
F31 Nieużywany
F32 10 A* Zawór odzysku spalin, zawory sterujące wirowe, podgrzewane czujniki tlenu
F33 10 A* Cewki zapłonowe
F33 15 A* Cewki zapłonowe ( Focus ST)
F34 10 A* Wtryskiwacze
F35 5A* Aktywna przesłona grilla
F36 10 A* Moduł sterujący silnika
F37 Nieużywany
F38 15 A* Moduł sterujący silnika/ moduł sterujący skrzyni biegów 15 zasilanie
F39 5A* Moduł sterowania reflektorami ( Focus ST)
F40 5A* Elektroniczne wspomaganie kierownicy 15 posuw
F41 20A* Zasilanie modułu sterującego nadwozia 15
F42 15 A* Tylna wycieraczka
F43 15 A* Poziomowanie reflektorów z wyświetlaczem o wysokiej intensywności ( Focus ST)
F44 Nieużywany
F45 Nieużywany
F46 25A* Elektrycznie sterowane szyby z przodu (bez sterownika drzwi)
F47 7,5 A* Podgrzewane lusterko (bez sterownika drzwi)
F48 Nieużywany
R1 Nieużywany
R2 Mikroprzekaźnik Klakson
R3 Nieużywany
R4 Nieużywany
R5 Mikroprzekaźnik Tylna wycieraczka
R6 Nieużywany
R7 Nieużywany
R8 Przekaźnik mocy Opóźniony przekaźnik pomocniczy KL15
R9 Nieużywany
R10 Mini przekaźnik Przekaźnik rozrusznika
R11 Mikroprzekaźnik Sprzęgło klimatyzacji
R12 Przekaźnik mocy Wentylator chłodzący
R13 Mini przekaźnik Dmuchawa nagrzewnicy
R14 Mini przekaźnik Przekaźnik sterujący silnika
R15 Przekaźnik mocy Podgrzewana tylna szyba
R16 Przekaźnik mocy Zapłon 15
* Mini bezpieczniki
** Bezpieczniki kasetowe

Bagażnik

Zobacz także:  Ford Focus IV (2020) - schematy bezpieczników i przekaźników

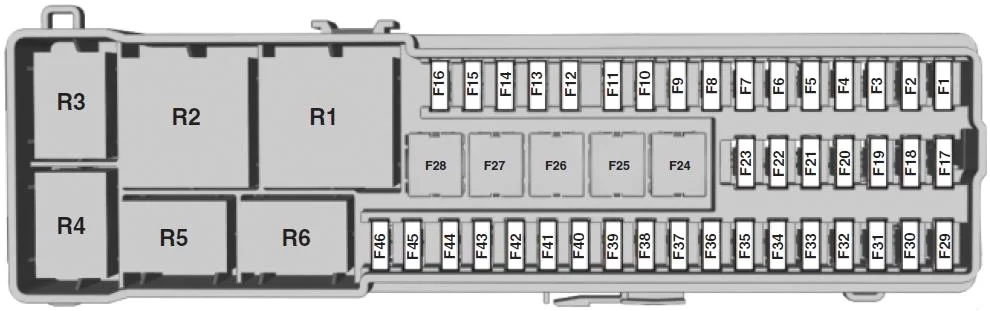

Panel bezpieczników znajduje się w bagażniku za wnęką koła po lewej stronie.

Ford Focus III (2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 Nieużywany
F2 10 A Moduł pojazdu bez kluczyka
F3 5A Bezkluczykowe klamki do drzwi pojazdu
F4 25A Sterownik drzwi przedni lewy
F5 25A Centralka drzwi przednich prawych
F6 25A Sterownik drzwi tylny lewy
F7 25A Sterownik drzwi tylnych prawych
F8 Nieużywany
F9 25A Silnik fotela kierowcy
F10 25A Wzmacniacz dźwięku
F11 Nieużywany
F12 Nieużywany
F13 Nieużywany
F14 Nieużywany
FI 5 Nieużywany
F 16 Nieużywany
F17 Nieużywany
F18 Nieużywany
F19 Nieużywany
F20 Nieużywany
F21 Nieużywany
F22 Nieużywany
F23 Nieużywany
F24 Nieużywany
F25 Nieużywany
F26 Nieużywany
F27 Nieużywany
F28 Nieużywany
F29 5A Kamera wspomagania parkowania
F30 5A Moduł wspomagania parkowania
F31 Nieużywany
F32 Nieużywany
F33 Nieużywany
F34 15A Ogrzewanie fotela kierowcy
F35 15A Ogrzewanie fotela pasażera
F36 Nieużywany
F37 Nieużywany
F38 Nieużywany
F39 Nieużywany
F40 Nieużywany
F41 Nieużywany
F42 Nieużywany
F43 Nieużywany
F44 Nieużywany
F45 Nieużywany
F46 Nieużywany
R1 Przekaźnik mocy Tylny przekaźnik 15 (2/88)
R2 Nieużywany
R3 Nieużywany
R4 Nieużywany
R5 Nieużywany
R6 Nieużywany
