W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Focus III z lat: 2013.

Ford Focus III to trzecia generacja popularnego kompaktowego samochodu osobowego Ford Focus, produkowana w latach 2011-2018. Jest to model, który wprowadził wiele ulepszeń i innowacji w porównaniu do poprzednich wersji.

Pod względem stylistycznym, Ford Focus III wyróżniał się nowoczesnym i dynamicznym designem. Miał charakterystyczne ostre linie, agresywnie stylizowany przód z dużą atrapą chłodnicy oraz smukłe reflektory. Samochód posiadał proporcje zapewniające sportowy wygląd i dynamiczny charakter.

Wnętrze Forda Focusa III było ergonomiczne, dobrze zaprojektowane i oferowało wysoką jakość wykończenia. Deska rozdzielcza była czytelna i funkcjonalna, a fotele były wygodne i zapewniały odpowiednie wsparcie boczne. Samochód oferował również odpowiednią przestrzeń dla kierowcy i pasażerów, zarówno z przodu, jak i z tyłu, a bagażnik miał wystarczającą pojemność.

Ford Focus III był znany z doskonałych właściwości jezdnych i precyzyjnego prowadzenia. Zawieszenie zostało zoptymalizowane, co przekładało się na komfort jazdy, stabilność i pewność na drodze. Samochód oferował precyzyjne reakcje na zmiany kierunku, dobrą trakcję i przyczepność.

W zakresie technologii, Ford Focus III był wyposażony w wiele zaawansowanych rozwiązań. W zależności od wersji wyposażenia, samochód mógł być wyposażony w systemy wspomagające jazdę, takie jak system rozpoznawania znaków drogowych, asystenta pasa ruchu, system automatycznego parkowania, adaptacyjny tempomat, system monitorowania martwego pola i wiele innych.

Ford Focus III oferował różne opcje silnikowe, w tym benzynowe, wysokoprężne oraz wersje z turbodoładowaniem. W zależności od wybranej wersji, samochód mógł być wyposażony w manualną skrzynię biegów lub automatyczną skrzynię biegów.

Pod względem bezpieczeństwa, Ford Focus III otrzymał dobre oceny w testach zderzeniowych Euro NCAP. Samochód był wyposażony w systemy bezpieczeństwa, takie jak poduszki powietrzne, systemy stabilizacji toru jazdy, systemy wspomagające hamowanie, kontrolę trakcji i wiele innych.

Ford Focus III cieszył się popularnością zarówno na rynku europejskim, jak i globalnym. Oferował solidne osiągi, dobrą jakość wykonania, nowoczesne technologie i atrakcyjny wygląd, co przyczyniło się do jego sukcesu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Ford Aspire (1994-1997) - schematy bezpieczników i przekaźników

Przedział pasażerski

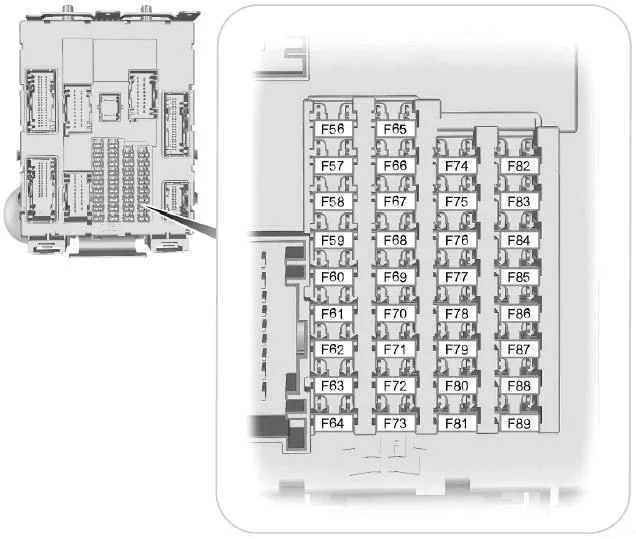

Panel bezpieczników znajduje się po prawej stronie pod schowkiem (zdjąć spód schowka).

Ford Focus III (2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
56 20A Zasilanie pompy paliwa, czujnik masowego przepływu powietrza
57 Nieużywany
58 Nieużywany
59 5A Pasywny nadajnik-odbiornik antykradzieżowy
60 10 A Oświetlenie wewnętrzne, zestaw przełączników drzwi kierowcy, oświetlenie schowka na rękawiczki, zespół przełączników konsoli górnej
61 20A Zapalniczka, Power point
62 5A Moduł czujnika deszczu, czujnik wilgotności, automatycznie przyciemniane lusterko wsteczne
63 Nieużywany
64 Nieużywany
65 10 A Odblokowanie bagażnika
66 20A Zasilanie odblokowania drzwi kierowcy, podwójny zamek
67 7,5A SYNC®, wyświetlacz wielofunkcyjny, moduł globalnego systemu pozycjonowania, kompas
68 Nieużywany
69 5A Klaster instrumentów
70 20A Centralny zamek i odblokowywanie zasilania
71 10 A Głowica sterująca ogrzewaniem (klimatyzacja ręczna), elektroniczna automatyczna regulacja temperatury Duel
72 7,5A Moduł kierownicy
73 5A Złącze łącza danych
74 15A Zasilanie reflektorów świateł mijania
75 15A Zasilanie lamp przeciwmgielnych
76 10 A Zasilanie lampy cofania
77 20A Dostawa spryskiwacza przedniej szyby
78 5A Wyłącznik zapłonu, przycisk Start
79 15A Radio, nawigacyjny odtwarzacz DVD, ekran dotykowy, włącznik świateł awaryjnych, przełącznik blokady drzwi
80 20A Dostawa na dach księżycowy
81 5A Odbiornik częstotliwości radiowych
82 20A Przekaźnik spryskiwacza przedniej szyby
83 20A Centralny zamek
84 20A Zasilanie odblokowania drzwi kierowcy, podwójny zamek
85 7,5A Wskaźnik wyłączenia poduszki powietrznej pasażera, Przełącznik ogrzewania przedniego fotela, Moduł grzewczy (klimatyzacja manualna), Czujnik jakości powietrza, Radio, Czujnik temperatury i wilgotności w samochodzie
86 10 A Moduł poduszki powietrznej, system klasyfikacji pasażerów, wskaźnik dezaktywacji poduszki powietrznej pasażera
87 Nieużywany
88 Nieużywany
89 Nieużywany

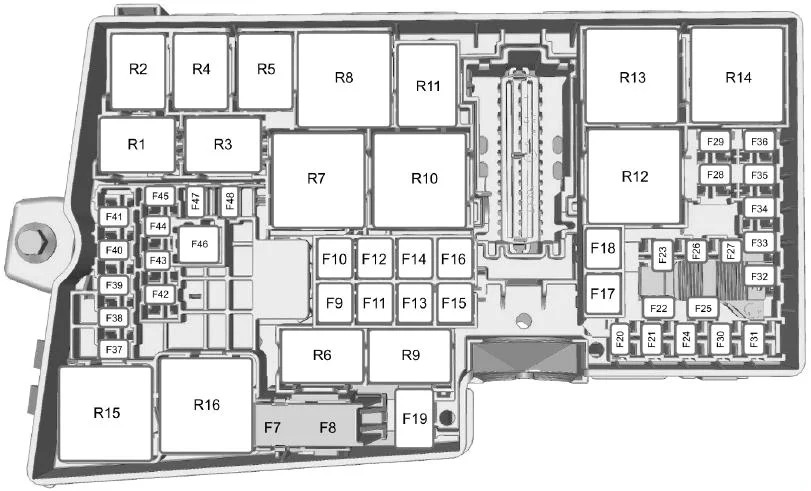

Komora silnika

Zobacz także:  Ford Edge II (2015) - schematy bezpieczników i przekaźników

Ford Focus III (2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 Nieużywany
F2 Nieużywany
F3 Nieużywany
F4 Nieużywany
F5 Nieużywany
F6 Nieużywany
F7 40A** Układ przeciwblokujący/elektroniczna pompa programu stabilności
F8 30A** Elektroniczny zawór programu stabilności
F9 30A** Podgrzewana tylna szyba
F10 40A** Silnik dmuchawy nagrzewnicy
F11 Nieużywany
F12 30A** Przekaźnik sterujący silnika Bezpiecznik
F13 30A** Przekaźnik rozrusznika
F14 25A** Tylne okno elektryczne (bez sterownika drzwi)
F15 25A** Automatyczna skrzynia
F 16 Nieużywany
F17 Nieużywany
F18 20A** Silnik wycieraczki przedniej
F19 5A* Układ przeciwblokujący/elektroniczny program stabilności 15 posuw
F20 15A* Klakson
F21 5A* Wyłącznik światła
F22 15A* System monitorowania akumulatora
F23 5A* Cewki przekaźników, moduł wyłącznika światła
F24 Nieużywany
F25 10 A* Elektrycznie sterowane lusterko zewnętrzne (bez sterownika drzwi)
F26 15A* Moduł sterujący skrzyni biegów 30 zasila automatyczną skrzynię biegów
F27 15A* Sprzęgło klimatyzacji
F28 5A* Zasilanie przekaźnika masowego przepływu powietrza
F29 20 A* Nieużywany (zapasowy)
F30 Nieużywany
F31 Nieużywany
F32 10 A* Zawór odzysku spalin, zawory sterujące wirowe, podgrzewane czujniki tlenu
F33 15A* Cewki zapłonowe
F34 10 A* Wtryskiwacze
F35 5A* Aktywna przesłona grilla
F36 10 A* Moduł sterujący silnika
F37 Nieużywany
F38 15A* Moduł sterujący silnika/moduł sterujący skrzyni biegów 15 zasilanie
F39 5A* Moduł sterowania reflektorami ( Focus ST)
F40 5A* Elektroniczne wspomaganie kierownicy 15 posuw
F41 20A* Zasilanie modułu sterującego nadwozia 15
F42 15A* Tylna wycieraczka
F43 15A* Poziomowanie reflektorów HID ( Focus ST)
F44 Nieużywany
F45 Nieużywany
F46 25A* Elektrycznie sterowane szyby z przodu (bez sterownika drzwi)
F47 7,5A* Podgrzewane lusterko (bez sterownika drzwi)
F48 5A* Elektrycznie sterowane lusterko zewnętrzne (bez sterownika drzwi)
R1 Nieużywany
R2 Mikroprzekaźnik Klakson
R3 Nieużywany
R4 Nieużywany
R5 Mikroprzekaźnik Tylna wycieraczka
R6 Nieużywany
R7 Nieużywany
R8 Nieużywany
R9 Nieużywany
R10 Mini przekaźnik Przekaźnik rozrusznika
R11 Mikroprzekaźnik Sprzęgło klimatyzacji
R12 Przekaźnik mocy Wentylator chłodzący
R13 Mini przekaźnik Dmuchawa nagrzewnicy
R14 Mini przekaźnik Przekaźnik sterujący silnika
R15 Przekaźnik mocy Podgrzewana tylna szyba
R16 Przekaźnik mocy Zapłon 15
* Mini bezpieczniki
** Bezpieczniki kasetowe

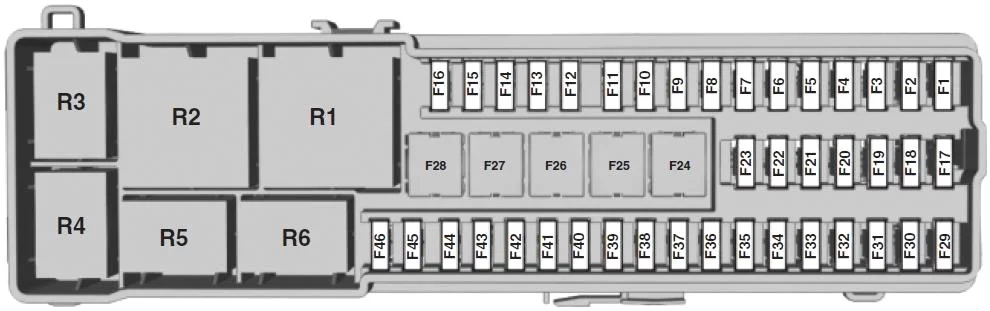

Numer Ampery [A] Opis
F1 Nieużywany
F2 10 A Moduł pojazdu bez kluczyka
F3 5A Bezkluczykowe klamki do drzwi pojazdu
F4 25A Sterownik drzwi przedni lewy
F5 25A Centralka drzwi przednich prawych
F6 25A Sterownik drzwi tylny lewy
F7 25A Sterownik drzwi tylnych prawych
F8 Nieużywany
F9 25A Silnik fotela kierowcy
F10 Nieużywany
F11 Nieużywany
F12 Nieużywany
F13 Nieużywany
F14 Nieużywany
F15 Nieużywany
F 16 Nieużywany
F17 Nieużywany
F18 Nieużywany
F19 Nieużywany
F20 Nieużywany
F21 Nieużywany
F22 Nieużywany
F23 25A Wzmacniacz dźwięku
F24 Nieużywany
F25 Nieużywany
F26 Nieużywany
F27 Nieużywany
F28 Nieużywany
F29 5A Kamera wspomagania parkowania
F30 5A Moduł wspomagania parkowania
F31 Nieużywany
F32 Nieużywany
F33 Nieużywany
F34 15A Ogrzewanie fotela kierowcy
F35 15A Ogrzewanie fotela pasażera
F36 Nieużywany
F37 5A Szyberdach
F38 Nieużywany
F39 Nieużywany
F40 Nieużywany
F41 Nieużywany
F42 Nieużywany
F43 Nieużywany
F44 Nieużywany
F45 Nieużywany
F46 Nieużywany
R1 Przekaźnik mocy Tylny przekaźnik 15 (2/88)
R2 Nieużywany
R3 Nieużywany
R4 Nieużywany
R5 Nieużywany
R6 Nieużywany
