Ford Focus III (2015) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Focus III z lat: 2015. Ford Focus III to trzecia generacja popularnego modelu Ford Focus, który był produkowany w latach 2011-2018. Jest to kompaktowy samochód osobowy, który przeszedł wiele udoskonaleń w porównaniu do poprzednich generacji, zarówno pod względem stylistycznym, jak i technologicznym. […]

06/25/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Focus III z lat: 2015.

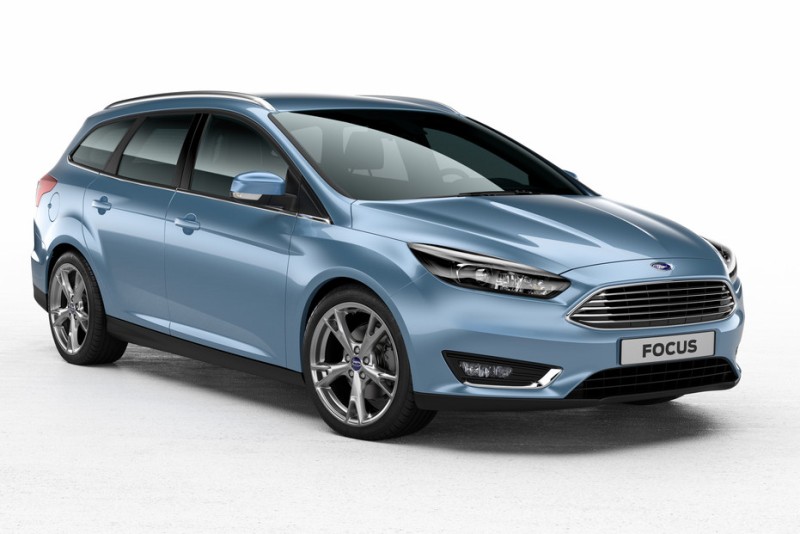

Ford Focus III to trzecia generacja popularnego modelu Ford Focus, który był produkowany w latach 2011-2018. Jest to kompaktowy samochód osobowy, który przeszedł wiele udoskonaleń w porównaniu do poprzednich generacji, zarówno pod względem stylistycznym, jak i technologicznym.

Pod względem designu, Ford Focus III wyróżniał się nowoczesnym i dynamicznym wyglądem. Charakteryzował się smukłą sylwetką, ostro zarysowanymi liniami i agresywnie stylizowanym przodem. Nowe reflektory w kształcie litery „C”, duża atrapa chłodnicy i muskularnie ukształtowane nadkola nadawały mu sportowy charakter.

Wnętrze Forda Focusa III było przestronne, ergonomiczne i atrakcyjne wizualnie. Deska rozdzielcza została zaprojektowana w sposób intuicyjny i funkcjonalny, a materiały wykończeniowe były wysokiej jakości. Samochód oferował wygodne fotele z regulacją, a przestrzeń dla pasażerów była odpowiednia zarówno z przodu, jak i z tyłu. Dodatkowo, bagażnik był dobrze zaprojektowany i oferował wystarczającą pojemność.

Pod względem technologicznym, Ford Focus III wprowadził wiele nowości. W zależności od wersji wyposażenia, samochód mógł być wyposażony w zaawansowane systemy bezpieczeństwa i asystentów jazdy, takie jak system rozpoznawania znaków drogowych, system monitorowania martwego pola, system automatycznego parkowania, adaptacyjny tempomat, system ostrzegania przed kolizją i wiele innych. Wiele z tych systemów było wcześniej zarezerwowanych dla wyższych segmentów samochodów, ale Ford Focus III przyniósł je do kompaktowego segmentu.

Ford Focus III oferował również różnorodne opcje silnikowe, w tym benzynowe, wysokoprężne i hybrydowe jednostki napędowe. W zależności od wybranej wersji, samochód mógł być wyposażony w manualną skrzynię biegów lub automatyczną skrzynię biegów.

Pod względem jazdy, Ford Focus III cechował się precyzyjnym prowadzeniem i dobrą stabilnością. Zawieszenie było odpowiednio dostosowane, co przekładało się na pewne zachowanie samochodu na zakrętach. Samochód oferował także komfortową jazdę i dobrą izolację akustyczną wnętrza.

Ford Focus III był jednym z najpopularniejszych modeli w swoim segmencie i zdobył liczne nagrody, w tym tytuł „Car of the Year 2012” przyznawany przez Europejskie Stowarzyszenie Dziennikarzy Motoryzacyjnych.

Wnioskiem jest to, że Ford Focus III był udaną ewolucją popularnej linii modelowej, oferując nowoczesny design, zaawansowane technologie i dobre osiągi, co przyczyniło się do jego sukcesu na rynku motoryzacyjnym.

Zobacz także:  Ford Mustang Mach-E (2023) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

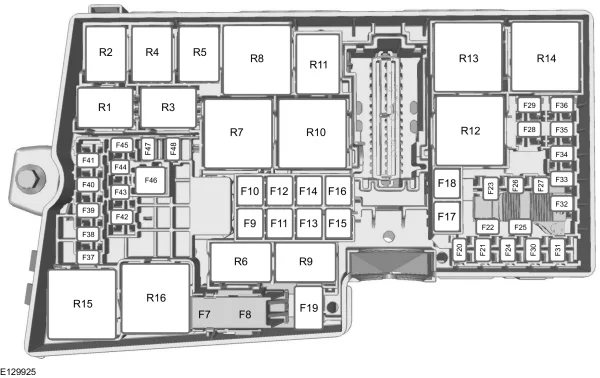

Skrzynka bezpieczników w komorze silnika

Ford Focus III (2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F7 40 A** Układ zapobiegający blokowaniu kół podczas hamowania.   Elektroniczny układ stabilizacji toru jazdy.
F8 30 A** Elektroniczny układ stabilizacji toru jazdy.
F9 40 A** Skrzynka bezpieczników w bagażniku.
F10 40 A** Silnik dmuchawy.
F11 30 A** Moduł Auto Start-Stop.
F12 30 A** Moduł sterowania zespołem napędowym
F13 30 A** Przekaźnik rozrusznika
F14 40 A** Element grzejny przedniej szyby z prawej strony.
F15 25 A* Sterownik przekładni.   Wentylator chłodnicy międzystopniowej.
F16 40 A** Element grzejny przedniej szyby z lewej strony.
F17 20 A** Dodatkowa nagrzewnica.
F18 20 A** Wycieraczki przedniej szyby.
F19 5 A* Układ zapobiegający blokowaniu kół podczas hamowania.   Elektroniczny układ stabilizacji toru jazdy.
F20 15 A* Sygnał dźwiękowy.
F21 5 A* Światła STOP.
F22 15 A* Układ monitorowania akumulatora.
F23 5 A* Cewki przekaźników.   Przełącznik świateł.
F24 Nieużywany.
F25 Nieużywany.
F26 25 A* Sterownik przekładni.
F27 15 A* Sprzęgło klimatyzacji.
F28 10 A* Kamera wsteczna.   Układ ostrzegający o możliwości kolizji.
F29 20 A** Spryskiwacz reflektora.
F30 5 A* Moduł sterowania zespołem napędowym
F31 Nieużywany.
F32 10 A* Przekaźnik modułu sterowania zespołem napędowym.   Przekaźnik modułu sterującego wentylatorem chłodzenia.
F33 15 A* Moduł sterowania zespołem napędowym   Cewki zapłonowe.
F34 10 A* Moduł sterowania zespołem napędowym
F35 10 A* Czujnik obecności wody w paliwie.   Moduł sterowania zespołem napędowym   Cewki zapłonowe.
F36 5 A* Aktywne przesłony kraty wlotu powietrza.
F37 20 A** Dodatkowe gniazdo zasilania przy zestawie wskaźników.
F38 15 A* Moduł sterowania zespołem napędowym   Sterownik przekładni.
F39 5 A* Regulacja ustawienia reflektorów.
F40 5 A* Elektroniczny układ wspomagania kierownicy.
F41 20 A** Moduł sterujący układami nadwozia.
F42 Nieużywany.
F43 15 A* Regulacja ustawienia reflektorów.   Układ reflektorów adaptacyjnych.
F44 5 A* Adaptacyjny układ kontroli prędkości.
F45 10 A* Ogrzewanie dyszy spryskiwacza.
F46 25 A* Wentylator
F47 Nieużywany.
F48 15 A* Parownik filtra cząstek stałych.
Zobacz także:  Ford Kuga II (2013) - schematy bezpieczników i przekaźników
*Minibezpieczniki
**Wkładki topikowe zamknięte



Przekaźnik Opis
R1 Wentylator chłodnicy międzystopniowej.
R2 Sygnał dźwiękowy.
R3 Parownik filtra cząstek stałych.
R4 Nieużywany.
R5 Nieużywany.
R6 Przekaźnik wentylatora chłodzenia.
R7 Ogrzewana przednia szyba.
R8 Przekaźnik wentylatora chłodzenia.
R9 Spryskiwacz reflektora.
R10 Przekaźnik wentylatora chłodzenia.
R11 Sprzęgło klimatyzacji.
R12 Przekaźnik wentylatora chłodzenia.
R13 Silnik dmuchawy.
R14 Moduł sterowania pracą silnika.
R15 Rozrusznik
R16 Ładowanie.

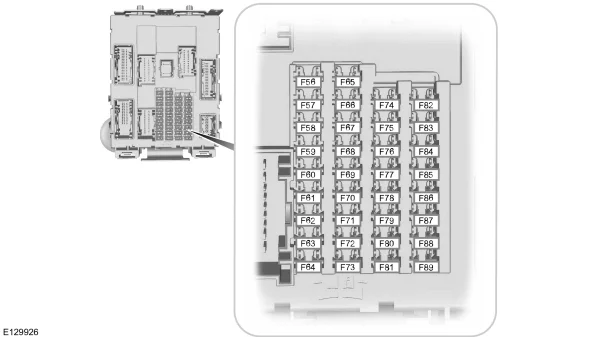

Skrzynka bezpieczników w przedziale pasażerskim

  1. Naciśnij zaciski mocujące, aby zwolnić pokrywę.
  1. Opuść pokrywę skrzynki bezpieczników i pociągnij ją do siebie.
Załóż elementy, postępując w odwrotnej kolejności.

Ford Focus III (2015) - schematy bezpieczników i przekaźników

Ford Focus III (2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F56 20 A Pompa paliwa.
F57 Nieużywany.
F58 Nieużywany.
F59 5 A Nadajnik-odbiornik biernego układu przeciwkradzieżowego.
F60 10 A Oświetlenie wnętrza.   Zespół przełączników w drzwiach kierowcy.   Oświetlenie schowka   Rozproszone oświetlenie wnętrza.   Okno dachowe.
F61 20 A Zapalniczka.   Dodatkowe gniazda zasilania z tyłu.
F62 5 A Wycieraczki automatyczne.   Czujnik wilgotności.   Wewnętrzne lusterko wsteczne z funkcją automatycznego ściemniania.
F63 10 A Adaptacyjny układ kontroli prędkości.
F64 Nieużywany.
F65 10 A Zwalnianie drzwi tyłu nadwozia.
F66 20 A Zamek drzwi kierowcy.
F67 7,5 A Moduł SYNC.   Moduł systemu satelitarnego określania położenia.   Wyświetlacz informacyjny i systemu elektroniki użytkowej.
F68 15 A Elektryczna blokada kolumny kierowniczej.
F69 5 A Zestaw wskaźników.
F70 20 A Zamek centralny.
F71 7,5 A Klimatyzacja.
F72 7,5 A Moduł kierownicy.
F73 7,5 A Złącze diagnostyczne.
F74 15 A Światło drogowe.
F75 15 A Przednie światła przeciwmgielne
F76 10 A Światło cofania.
F77 20 A Pompka spryskiwacza przedniej szyby.
F78 5 A Włącznik zapłonu.   Przycisk włącznika zapłonu.   Modułu pojazdu bezkluczykowego.
F79 15 A Zespół audio.   Odtwarzacz płyt DVD systemu nawigacji.   Włącznik świateł awaryjnych.   Przełącznik zamka drzwi.
F80 20 A Okno dachowe.
F81 5 A Czujnik ruchu we wnętrzu.   Odbiornik częstotliwości radiowych.
F82 20 A Pompka spryskiwacza przedniej szyby.
F83 20 A Zamek centralny.
F84 20 A Odryglowywanie drzwi kierowcy.
F85 7,5 A Klimatyzacja.   Okno dachowe.   Przełączniki ogrzewania siedzeń.   Wyłącznik poduszki powietrznej pasażera.
F86 10 A Moduł sterujący uzupełniającym systemem bezpieczeństwa   System klasyfikacji pasażera.
F87 15 A Ogrzewana kierownica.
F88 25 A Moduł jakości napięcia.
F89 Nieużywany.
Zobacz także:  Ford Mustang VI (2021-2022) - schematy bezpieczników i przekaźników

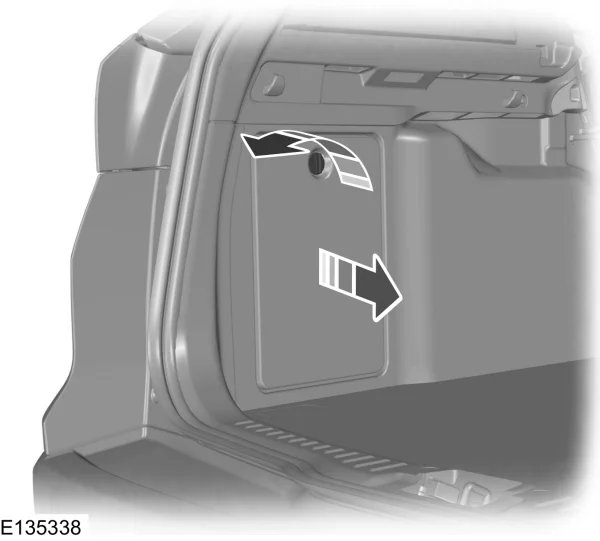

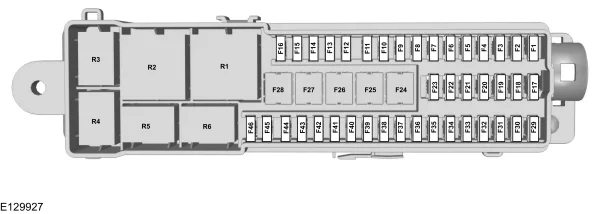

Skrzynka bezpieczników w bagażniku

4-drzwiowy

Ford Focus III (2015) - schematy bezpieczników i przekaźników

5-drzwiowe

Ford Focus III (2015) - schematy bezpieczników i przekaźników

Kombi

Ford Focus III (2015) - schematy bezpieczników i przekaźników

Ford Focus III (2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 5 A* Cewki przekaźników.
F2 Nieużywany.
F3 5 A* Klamki drzwi pojazdu bezkluczykowego.
F4 25 A* Zespół sterujący drzwi przednich z lewej strony.
F5 25 A* Zespół sterujący drzwi przednich z prawej strony.
F6 25 A* Zespół sterujący drzwi tylnych z lewej strony.
F7 25 A* Zespół sterujący drzwi tylnych z prawej strony.
F8 10 A* Alarm przeciwkradzieżowy.
F9 25 A* Siedzenie kierowcy.
F10 25 A* Okna sterowane elektrycznie.
F11 25 A* Siedzenie pasażera.
F12 Nieużywany.
F13 Nieużywany.
F14 Nieużywany.
F15 Nieużywany.
F16 Nieużywany.
F17 Nieużywany.
F18 Nieużywany.
F19 Nieużywany.
F20 Nieużywany.
F21 Nieużywany.
F22 Nieużywany.
F23 Nieużywany.
F24 30 A** Ogrzewana szyba tylna.
F25 20 A** Dodatkowe gniazda zasilania w bagażniku.
F26 Nieużywany.
F27 Nieużywany.
F28 40 A** Moduł holowania przyczepy.
F29 5 A* Monitorowanie martwego pola.   Układ pomocy w utrzymaniu pasa ruchu.   Układ Active City Stop.   Kamera wsteczna.
F30 5 A* Moduł układu pomocy przy parkowaniu.
F31 Nieużywany.
F32 Nieużywany.
F33 15 A* Przekaźnik wycieraczki tylnej szyby.
F34 15 A* Ogrzewane siedzenie kierowcy.
F35 15 A* Ogrzewane siedzenie pasażera.
F36 Nieużywany.
F37 Nieużywany.
F38 Nieużywany.
F39 Nieużywany.
F40 Nieużywany.
F41 5 A* Chowany hak holowniczy.
F42 Nieużywany.
F43 Nieużywany.
F44 10 A* Sterowane elektrycznie lusterka zewnętrzne.
F45 7,5 A* Ogrzewane lusterka zewnętrzne.
F46 Nieużywany.
*Minibezpieczniki
**Wkładki topikowe zamknięte



Przekaźnik Opis
R1 Włącznik zapłonu.
R2 Ogrzewana szyba tylna.
R3 Wycieraczka szyby tylnej.
R4 Nieużywany.
R5 Syrena alarmowa
R6 Opóźnione zasilanie akcesoriów.
