Ford Escape I (2001-2007) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Escape I z lat: 2001, 2002, 2003, 2004, 2005, 2006, 2007. Ford Escape pierwszej generacji, wprowadzony na rynek w 2000 roku, był kompaktowym SUV-em, który zyskał popularność ze względu na swoją wszechstronność i praktyczność. Oto kilka uwag na temat tego modelu: Design: […]

06/23/2023
Czas czytania: 7 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Escape I z lat: 2001, 2002, 2003, 2004, 2005, 2006, 2007.

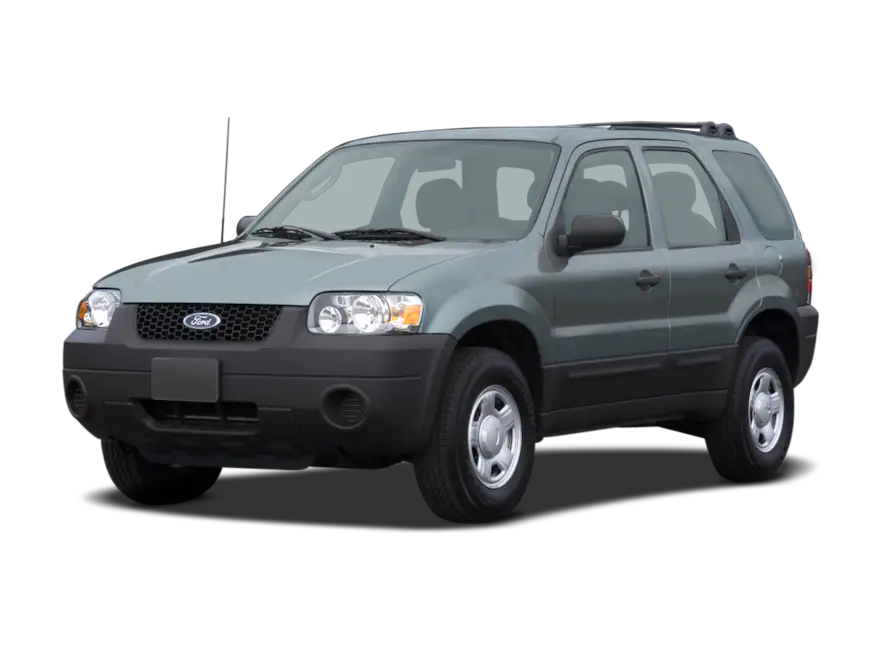

Ford Escape pierwszej generacji, wprowadzony na rynek w 2000 roku, był kompaktowym SUV-em, który zyskał popularność ze względu na swoją wszechstronność i praktyczność. Oto kilka uwag na temat tego modelu:

  1. Design: Ford Escape I charakteryzował się prostym, ale atrakcyjnym designem. Miał solidną, zwarte proporcje i muskularne linie, które nadawały mu sportowego wyglądu. Choć jego design może wydawać się bardziej klasyczny w porównaniu do nowszych modeli, to wciąż zachwycał swoją solidnością i pewnym wyglądem.
  2. Praktyczność i przestronność: Pomimo swojego kompaktowego rozmiaru, Ford Escape I oferował przestronne wnętrze z wygodnymi siedzeniami. Zapewniał odpowiednią ilość miejsca na nogi i głowę zarówno dla kierowcy, jak i pasażerów. Wnętrze było również elastyczne, umożliwiając składanie tylnych siedzeń w celu zwiększenia przestrzeni bagażowej.
  3. Wydajność napędu: Ford Escape I był dostępny w różnych wersjach silnikowych, w tym benzynowych i diesla. Silniki te oferowały odpowiednią moc i moment obrotowy, zapewniając płynną jazdę zarówno po mieście, jak i poza nim. Choć może brakować niektórych zaawansowanych technologii i osiągów w porównaniu do nowszych modeli, to nadal zapewniał satysfakcjonującą wydajność.
  4. Terenowa zdolność: Pomimo swojego miejskiego charakteru, Ford Escape I oferował pewne zdolności terenowe. Wyższa pozycja siedzenia, dobre zawieszenie i dostępność napędu na cztery koła (w niektórych wersjach) umożliwiały poruszanie się po nieutwardzonych drogach i pokonywanie lekkiego terenu.
  5. Bezpieczeństwo: Choć nie był wyposażony w najnowocześniejsze systemy bezpieczeństwa, Ford Escape I oferował podstawowe funkcje ochrony, takie jak poduszki powietrzne, system ABS i system kontroli trakcji. Te podstawowe funkcje pomagały w zapewnieniu bezpiecznej jazdy.

Ford Escape I był pierwszym krokiem Forda w segmencie kompaktowych SUV-ów. Choć może brakować niektórych nowoczesnych funkcji i technologii, to wciąż był praktycznym, niezawodnym i popularnym wyborem dla osób poszukujących kompaktowego SUV-a z solidnym charakterem i wszechstronnymi możliwościami.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się na lewym panelu tylnym (2001-2004) lub po prawej stronie konsoli środkowej, obok tablicy rozdzielczej (2005-2007). Zdejmij pokrywę panelu, aby uzyskać dostęp do bezpieczników. Aby wyjąć bezpiecznik, użyj narzędzia do ściągania bezpieczników znajdującego się na pokrywie panelu bezpieczników.

Zobacz także:  Ford Transit Custom i Tourneo Custom (2019-2020) - schematy bezpieczników i przekaźników

Ford Escape I (2001-2007) - schematy bezpieczników i przekaźników

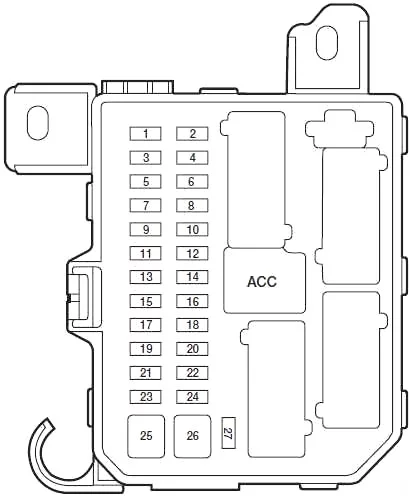

Schemat 2001-2004

Ford Escape I (2001-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 Elektrozawór sterujący odpowietrznikiem kanistra
2 5 Przekaźnik dmuchawy (cewka), wyłącznik ciśnieniowy do PCM, przekaźnik dmuchawy (cewka), tylny przekaźnik odszraniania (cewka; do 2002 r.)
3 10 Silnik wycieraczki tylnej, silnik spryskiwacza tylnego, przekaźnik wycieraczki tylnej (cewka)
4 10 Moduł sterujący napędu na cztery koła, Cluster (ostrzeżenie kontroli ograniczeń)
5 5 Jednostka ABS (EVAC & FILL), jednostka ASC, moduł sterowania ograniczeniami (RCM), główne oprogramowanie ASC do jednostki ASC, przełącznik sprężyny zegarowej (stan na 2003 r.)
6 10 Jednostka błyskowa, lampy cofania, moduł wspomagania parkowania (PAM; od 2003 r.)
7 10 Pasywny nadajnik-odbiornik przeciwkradzieżowy (PATS), moduł sterowania ograniczeniami, bezpiecznik EWG (stan na 2003 r.)
8 10 Klaster, przekaźnik blokady zmiany biegów (cewka), sygnał O/D do PCM, GEM (od 2003), lusterko automatyczne E/C (od 2003)
9 3 Przekaźnik PCM (cewka), przekaźnik wentylatora 1, 2, 3 (cewka), przekaźnik klimatyzacji (cewka)
10 20 Silnik wycieraczki przedniej, silnik spryskiwacza przedniego
11 10 Przekaźnik ACC (cewka), cewka blokady klucza, GEM, przekaźnik IGN (cewka; do 2002), przekaźnik rozrusznika (cewka; do 2002)
12 5 Radio, zegar (do 2002 r.)
13 Nieużywany
14 20 Zapalniczka
15 15 Przekaźnik świateł postojowych, przednie lampy pozycyjne, lampy rejestracyjne, lampy tylne, przekaźnik świateł postojowych (cewka), bezpiecznik przyczepy, bezpiecznik oświetlenia
16 10 Klaster, lustro zasilania, GEM, podgrzewane siedzenia (stan na 2003 r.)
17 15 Silnik szyberdachu
18 5 Oświetlenie: Klaster, Zespół grzewczy, Radio, Przełącznik zagrożeń, Tylny przełącznik odszraniania, Przełącznik 4WD, Przedni przełącznik przeciwmgielny
19 10 Wzmacniacz subwoofera
20 15 Kierunkowskazy, przednie boczne światła skrętu, przednie światła skrętu, tylne światła skrętu, skręt przyczepy, jednostka błyskowa
21 10 Światła pozycyjne przyczepy
22 15 Nieużywany
23 20 od 2002 r.: Przekaźnik klaksonowy
15 do 2001 r.: Klakson
24 15 Lampy stopu, lampa stopu wysoko zamontowana, lampa stopu przyczepy, jednostka ABS, jednostka ASC (przełącznik położenia pedału hamulca), PCM, elektromagnes zmiany biegów
25 30 Silniki szyb elektrycznych
26 30 Silniki zamka elektrycznego, GEM (cewka przekaźnika zamka drzwi), siedzenie, przekaźnik 4WD (stan na 2003 r.)
27 10 GEM, Audio, Cluster, Lampa wnętrza, Lampa mapy, Lampa Cargo, Złącze Datalink (stan na 2003 r.)
Przekaźnik
ACC Przekaźnik akcesoriów

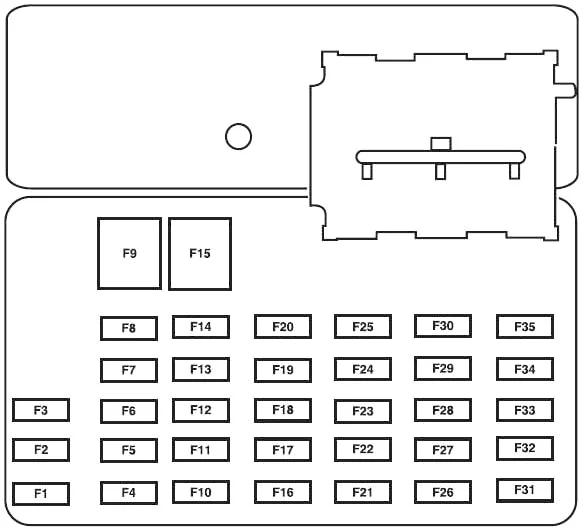

Schemat 2005-2007

Ford Escape I (2001-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Lampy do holowania przyczepy
2 Nieużywany
3 15 Światła postojowe przednie i tylne
4 10 Stacyjka
5 2 Moduł sterujący układu napędowego (przekaźnik PCM), przekaźnik pompy paliwa, przekaźnik głównego wentylatora, przekaźnik wentylatora wysokiej/niskiej prędkości 2, moduł PATS
6 15 Centralne wysoko montowane światło stopu (CHMSL), światła stopu, PCM, układ przeciwblokujący (ABS), regulacja prędkości, włącznik/wyłącznik hamulca
7 10 Zestaw wskaźników, złącze diagnostyczne, przełącznik lusterka zasilania, radio
8 5 od 2007 r.: Odpowietrznik kanistra
9 30 Elektryczne zamki drzwi, elektryczne fotele
10 15 Podgrzewane lusterka
11 15 Szyberdach, lusterko elektrochromatyczne
12 5 Radio
13 Nieużywany
14 Nieużywany
15 30 Okna elektryczne
16 15 Głośnik niskotonowy
17 15 Światła mijania
18 10 4WD
19 Nieużywany
20 15 Klakson
21 10 do 2006 r: Silnik wycieraczki tylnej, podkładka wycieraczki tylnej
15 od 2007 r.: Silnik wycieraczki tylnej, podkładka wycieraczki tylnej
22 10 Klaster instrumentów
23 Nieużywany
24 20 Zapalniczka
25 20 Silnik wycieraczki przedniej, spryskiwacz wycieraczki przedniej
26 5 Przełącznik trybu systemu klimatyzacji
27 5 Odpowietrznik kanistra (do 2006 r.), Przełącznik anulowania kontroli prędkości
28 10 Klaster instrumentów
29 10 Pomoc w parkowaniu tyłem
30 Nieużywany
31 Nieużywany
32 10 Blokada zmiany biegów hamulca
33 15 Moduł poduszki powietrznej, lampka kontrolna dezaktywacji poduszki powietrznej pasażera (PAD), czujnik klasyfikacji pasażerów (OCS)
34 5 Moduł ABS, Evac and Fill, Kontrola prędkości
35 5 Moduł podgrzewanych siedzeń, 4WD
Zobacz także:  Ford Transit Connect (2014-2015) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w komorze silnika

Skrzynka rozdzielcza mocy znajduje się w komorze silnika.

Ford Escape I (2001-2007) - schematy bezpieczników i przekaźników

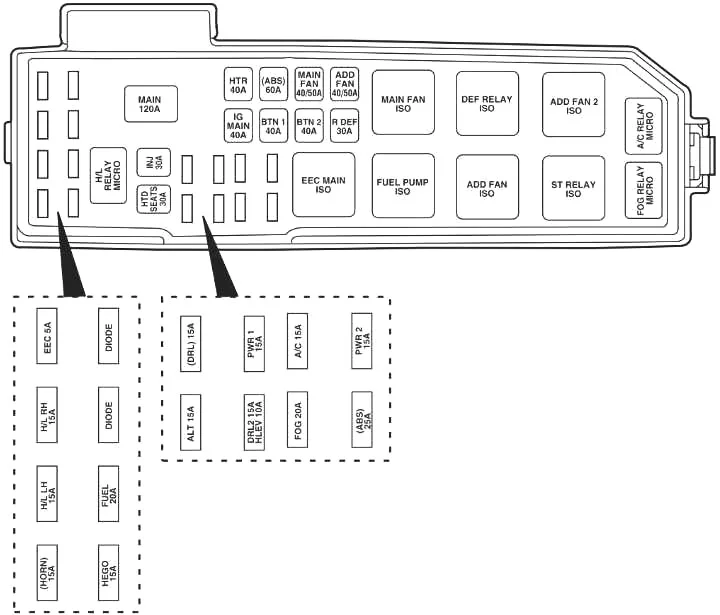

Wersja 2001-2004

Ford Escape I (2001-2007) - schematy bezpieczników i przekaźników

Bezpiecznik Ampery [A] Opis
HORN 15 Klakson
H/L LH 15 Reflektor (wysoki/niski lewy, światła drogowe)
H/L RH 15 Reflektor (wysoki/niski prawy, światła drogowe)
EWG 5 EWG (KPWR)
ON GO 15 HEGO 1,2, CMS 1,2, VMV
FUEL 20 Pompa paliwa, EWG (FPM)
SEAT HTD 30 Podgrzewane siedzenia (jeśli są na wyposażeniu)
INJ 30 EEC (VPWR), EVR, MAF, I AC, przegroda, bezpiecznik HEGO (stan na 2003 r.)
MAIN 120 Główny
ALT 15 Alternator/regulator
DRL 15 Jednostka świateł do jazdy dziennej (DRL) (zasilanie), przekaźnik DRL
DRL2 15 Moduł DRL
HLEV 10 DHLEV
PWR 1 15 Pomocniczy punkt zasilania
FOG 20 Światła przeciwmgielne, wskaźnik świateł przeciwmgielnych
AC 15 Sprzęgło klimatyzacji
ABS 25 Układ przeciwblokujący (ABS) SOL, EVAC & FILL (stan na 2003 r.)
PWR 2 15 Pomocniczy punkt zasilania
MAIN IG 40 Rozrusznik
HTR 40 Silnik dmuchawy, przekaźnik silnika dmuchawy
BTN 1 40 JB – Przekaźnik akcesoriów, radio, przekaźnik TNS, zapalniczka do cygar, klaster, lusterko zasilania, GEM, przekaźnik opóźnienia akcesoriów (stan na 2003 r.), okna elektryczne (stan na 2003 r.), szyberdach (stan na 2003 r.), zegar (do 2002 r. )
(ABS) 60 Silnik ABS, EVAC & FILL (stan na 2003 r.)
BTN 2 40 JB – Radio, Zmieniarka CD, Klaster, Lampy kopułkowe, Lampy mapowe, Lampy Cargo, Przekaźnik klaksonu (od 2003), GEM, Power locks (od 2003), Kontrola prędkości (od 2003)
MAIN FAN 40 (2,0 l)
50 (3,0 l)
Główny wentylator
RDEF 30 Tylny odszraniacz
ADD FAN 40 (2,0 l)
50 (3,0 l)
Dodatkowy wentylator
Przekaźnik
EWG GŁÓWNA ISO Przekaźnik EWG
POMPA PALIWA ISO Przekaźnik pompy paliwa
GŁÓWNY WENTYLATOR ISO Przekaźnik sterowania wentylatorem o niskiej prędkości (silnik 2,0 l)
Przekaźnik I szybkiego sterowania wentylatorem (silnik 3,0 l)
DODAJ ISO WENTYLATORA Przekaźnik 1 szybkiego sterowania wentylatorem (silnik 2,0 l)
Przekaźnik sterowania wentylatorem o niskiej prędkości (silnik 3,0 l)
DEF PRZEKAŹNIK ISO Przekaźnik tylnego odszraniania
ST PRZEKAŹNIK ISO Przekaźnik rozrusznika
DODAJ WENTYLATOR 2 ISO Przekaźnik 2 szybkiego sterowania wentylatorem (silnik 3,0 l)
Przekaźnik sterowania wentylatorem średniej prędkości (silnik 2,0 l)
PRZEKAŹNIK PRZECIWMGŁOWY MICRO Przekaźnik świateł przeciwmgielnych
PRZEKAŹNIK KLIMATYZACJI MIKRO Przekaźnik sprzęgła klimatyzacji
PRZEKAŹNIK H/L MIKRO Reflektor (wysoki/niski, prawy/lewy przekaźnik)
Dioda
DIODA
DIODA



Zobacz także:  Ford E-Series (2016-2020) - schematy bezpieczników i przekaźników

Schemat 2005-2007

Ford Escape I (2001-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany
2 25 Moc reflektora
3 25 Światła drogowe, kierunkowskazy, lampy wewnętrzne, moc reflektorów
4 5 Utrzymaj przy życiu moc (KA PWR)
5 15 Podgrzewane czujniki tlenu w spalinach (HEGO)
6 20 Pompa paliwowa
7 40 Przekaźnik RUN/ACC-elektrochromatyczne lusterko, zapalniczka, przednie i tylne wycieraczki
8 30 Moduł sterujący układu napędowego (PCM), wtryskiwacze i cewka
9 15 Alternator
10 30 Podgrzewane siedzenia
11 10 PCM
12 20 Punkt mocy
13 20 Światła przeciwmgielne
14 15 Sprzęgło klimatyzacji, przekaźnik klimatyzacji
15 30 Elektrozawór przeciwblokujący układu hamulcowego (ABS)
16 25 Panel bezpieczników I/P (RUN/START)
17 50 Zapłon (główny)
18 40 Silnik dmuchawy
19 40 Dodatkowy przekaźnik opóźniający – subwoofer i 4WD, światła mijania
20 60 ABS
21 40 Klakson, CHMSL, klaster, blokady zasilania i fotele elektryczne
22 40 (I4)
50 (V6)
Wentylator chłodzący
23 40 Tylny odszraniacz, przekaźnik świateł postojowych
24 40 (I4)
50 (V6)
Wentylator o wysokiej/niskiej prędkości
25 Bocznica
Przekaźnik
R2 Przekaźnik PCM
R3 Przekaźnik pompy paliwa
R4 Przekaźnik wentylatora chłodzącego
R5 Przekaźnik wentylatora wysokiej/niskiej prędkości 1
R6 Przekaźnik silnika dmuchawy
R7 Przekaźnik rozrusznika
R8 Przekaźnik wentylatora wysokiej/niskiej prędkości 2
R9 Przekaźnik świateł przeciwmgielnych
R10 Przekaźnik klimatyzacji
Dioda
D1 Nieużywany
D2 Dioda klimatyzacji
