W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Expedition U324 z lat: 2007, 2008.

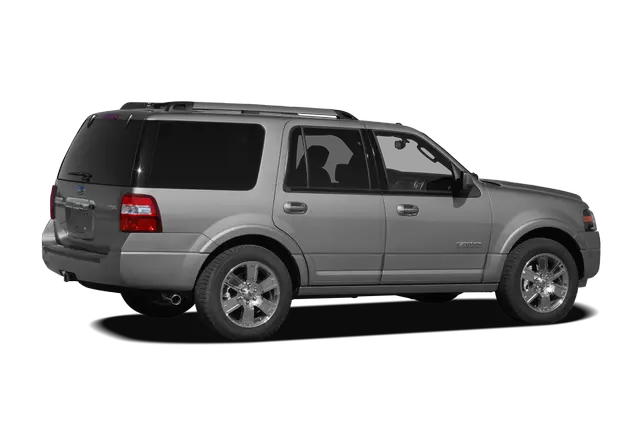

Ford Expedition III, znany również jako trzecia generacja Forda Expedition, został wprowadzony na rynek w 2007 roku i produkowany do 2017 roku. Jest to duży SUV, który zyskał popularność dzięki swojej przestronności, wygodzie i zdolnościom terenowym.
Pod względem wyglądu, Ford Expedition III otrzymał nowoczesny i bardziej zaokrąglony design w porównaniu do poprzedniej generacji. Miała ona bardziej aerodynamiczne kształty, a charakterystyczne chromowane elementy nadawały mu elegancki wygląd. Model ten dostępny był w dwóch wersjach rozstawu osi: standardowej oraz przedłużonej wersji EL, co zapewniało większą przestrzeń ładunkową i komfort dla pasażerów w trzecim rzędzie siedzeń.
Wnętrze Forda Expedition III oferowało wysoką jakość wykończenia i liczne udogodnienia. Przestronność była jednym z największych atutów tego modelu, z obfitym miejscem na nogi dla pasażerów we wszystkich trzech rzędach siedzeń. Wersje Limited i King Ranch oferowały luksusowe dodatki, takie jak skórzane fotele, systemy multimedialne i zaawansowane systemy bezpieczeństwa.
Ford Expedition III był napędzany przez mocne silniki V8. Wersje wyposażone w silnik 5.4L V8 osiągały moc około 310 koni mechanicznych. Mocny moment obrotowy i odpowiednie zdolności ciągnikowe czyniły go idealnym pojazdem do holowania przyczep i obsługi cięższych ładunków.
Pod względem wyposażenia i technologii, Ford Expedition III oferował wiele zaawansowanych funkcji. Były to między innymi systemy kontroli stabilności, monitorowanie martwego pola, nawigacja satelitarna, systemy multimedialne oraz systemy bezpieczeństwa, takie jak systemy hamowania awaryjnego i czujniki parkowania.
Ford Expedition III zdobył uznanie wśród klientów poszukujących dużej przestrzeni, mocy i możliwości terenowych. Jego wytrzymała konstrukcja, funkcjonalność i wygodne wnętrze czynią go atrakcyjnym wyborem dla rodzin, osób podróżujących w większych grupach oraz dla tych, którzy potrzebują pojazdu o wysokich osiągach ciągnikowych.

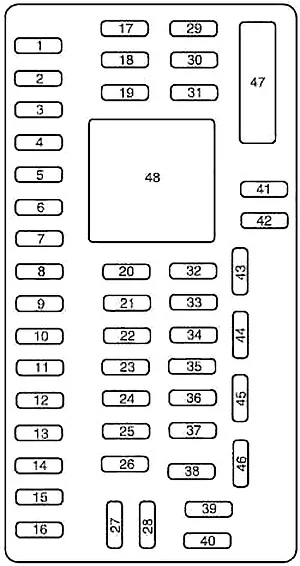

Schemat skrzynki bezpieczników w przedziale pasażerskim
Panel bezpieczników znajduje się pod prawą stroną tablicy rozdzielczej. Aby zdjąć panel poszycia w celu uzyskania dostępu do skrzynki bezpieczników, pociągnij panel do siebie, odchyl go na bok i zdejmij. Aby go ponownie zainstalować, wyrównaj zaczepy z rowkami na panelu, a następnie dociśnij go. Aby zdjąć pokrywę skrzynki bezpieczników, naciśnij zaczepy po obu stronach pokrywy, a następnie zdejmij pokrywę.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 30 | Inteligentne okno #1 |
| 2 | 15 | Moduł pamięci po stronie sterownika |
| 3 | 15 | FES, |
| Sterowanie tylnymi siedzeniami audio | ||
| SDARS | ||
| 4 | 30 | Inteligentne okno nr 2 |
| 5 | 10 | podświetlenie klawiatury, |
| włączenie siedzenia w trzecim rzędzie , | ||
| Blokada zmiany biegów hamulca (BSI), | ||
| SPDJB | ||
| 6 | 20 | Kierunkowskazy |
| 7 | 10 | Reflektory świateł mijania (lewe) |
| 8 | 10 | Reflektory świateł mijania (po prawej) |
| 9 | 15 | Światła wewnętrzne |
| 10 | 15 | Podświetlenie, lampy kałużowe |
| 11 | – | Nieużywany |
| 12 | 7,5 | Przełącznik zasilania lusterka, |
| Przełącznik pamięci fotela kierowcy | ||
| 13 | – | Nieużywany |
| 14 | 10 | Moduł Power Liftgate – podtrzymanie mocy |
| 15 | 10 | Kontrola klimatu |
| 16 | – | Nieużywany |
| 17 | 20 | Wszystkie zasilanie silnika zamka, |
| Odblokowanie klapy tylnej, | ||
| Zwolnienia szyby podnoszonej | ||
| 18 | 20 | Nieużywany (zapasowy) |
| 19 | 25 | Tylna wycieraczka |
| 20 | 15 | Regulowane pedały, |
| Łącza danych | ||
| 21 | 15 | Światła przeciwmgielne, |
| Lampy narożne | ||
| 22 | 15 | Przekaźnik świateł postojowych |
| 23 | 15 | Reflektory świateł drogowych |
| 24 | 20 | Przekaźnik klaksonowy |
| 25 | 10 | Lampy na żądanie, |
| Pudełko na rękawiczki, | ||
| Przyłbica | ||
| 26 | 10 | Zestaw wskaźników tablicy rozdzielczej |
| 27 | 20 | Stacyjka |
| 28 | 5 | Radio |
| 29 | 5 | Zestaw wskaźników tablicy rozdzielczej |
| 30 | 5 | Nieużywany (zapasowy) |
| 31 | 10 | Kompas |
| Automatyczne przyciemnianie lusterka wstecznego | ||
| 32 | 10 | Moduł kontroli ograniczeń |
| 33 | – | Nieużywany |
| 34 | 5 | Nieużywany (zapasowy) |
| 35 | 10 | Wspomaganie parkowania tyłem, 4×4 |
| 36 | 5 | Transceiver PATS |
| 37 | 10 | Kontrola klimatu |
| 38 | 20 | Subwoofer/wzmacniacz (radio audiofilskie) |
| 39 | 20 | Radio |
| 40 | – | Nieużywany |
| 41 | – | Nieużywany |
| 42 | 10 | Cewka ładowania akumulatora holowniczego przyczepy |
| 43 | 10 | Logika tylnej wycieraczki |
| 44 | – | Nieużywany |
| 45 | 5 | Logika wycieraczek przednich |
| 46 | 7,5 | Kontrola klimatu, |
| Sterowanie przekaźnikiem pomocniczym | ||
| 47 | 30 | Okna elektryczne, |
| Szyberdach | ||
| 48 | – | Nieużywany |

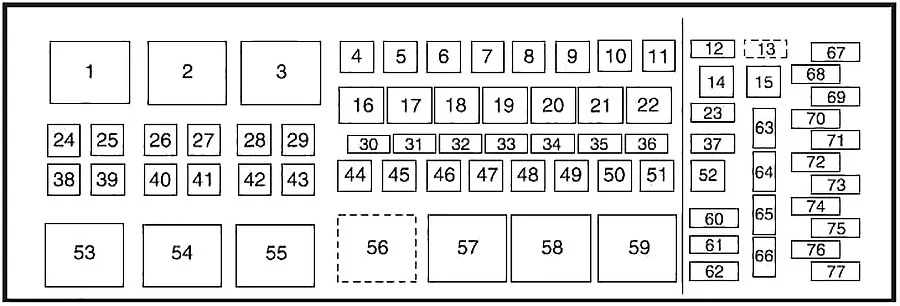

Schemat skrzynki bezpieczników w komorze silnika

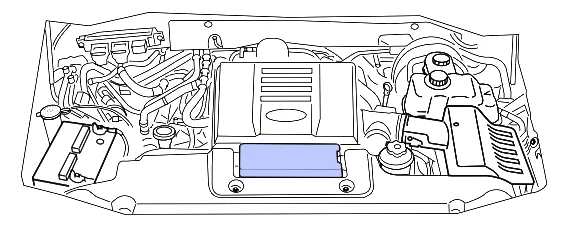

Skrzynka rozdzielcza mocy znajduje się w komorze silnika.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | Przekaźnik dmuchawy |
| 2 | – | Nieużywany |
| 3 | – | Przekaźnik odszraniania tylnej szyby |
| 4 | 30 | Siedzenia w trzecim rzędzie (po stronie kierowcy) |
| 5 | 40 | Złącze holownicze przyczepy (hamulec elektryczny) |
| 6 | 60 | ABS (zawory) |
| 7 | – | Nieużywany |
| 8 | 40 | Podgrzewane/chłodzone siedzenia |
| 9 | 60 | ABS (pompa) |
| 10 | 20 | Punkt zasilania tylnej konsoli |
| 11 | 30 | Dmuchawa pomocnicza |
| 12 | 25 | Złącze holownicze przyczepy (światła postojowe) |
| 13 | 30 | Złącze holownicze przyczepy (ładowanie akumulatora) |
| 14 | – | Nieużywany |
| 15 | – | Nieużywany |
| 16 | – | Przekaźnik sprzęgła klimatyzacji |
| 17 | – | Nieużywany |
| 18 | – | Przekaźnik pompy paliwa |
| 19 | – | Przekaźnik rezerwowy |
| 20 | – | Przekaźnik złącza holowniczego przyczepy (lewy kierunkowskaz) |
| 21 | – | Przekaźnik złącza holowniczego przyczepy (prawy kierunkowskaz) |
| 22 | – | Nieużywany |
| 23 | 15 | Podgrzewane lustra |
| 24 | 40 | Silnik dmuchawy |
| 25 | – | Nieużywany |
| 26 | – | Nieużywany |
| 27 | 30 | Elektryczna klapa podnoszona |
| 28 | 40 | Odmrażacz tylnej szyby, |
| Podgrzewane lusterko | ||
| 29 | 30 | Siedzenie pasażera |
| 30 | 10 | Sprzęgło klimatyzacji |
| 31 | 15 | Światła hamowania |
| 32 | 20 | Pompa paliwowa |
| 33 | 20 | Lampy zapasowe |
| 34 | 25 | Złącze do holowania przyczepy (światła stopu/kierunku) |
| 35 | 20 | Moduł 4×4 |
| 36 | 10 | Moduł sterowania układem napędowym (PCM) – utrzymuj moc, |
| Odpowietrznik kanistra | ||
| 37 | 15 | Skrzynia biegów B+ |
| 38 | 30 | Siedzenia w trzecim rzędzie (strona pasażera) |
| 39 | 50 | Pompa zawieszenia pneumatycznego |
| 40 | 30 | Rozrusznik |
| 41 | 20 | Punkt zasilania IP/konsoli |
| 42 | – | Nieużywany |
| 43 | 20 | Silnik modułu 4×4 |
| 44 | – | Nieużywany |
| 45 | 30 | Fotel kierowcy |
| 46 | 40 | Szyna uruchamiania/uruchamiania |
| 47 | 30 | Zawieszenie pneumatyczne – elektrozawory |
| 48 | – | Nieużywany |
| 49 | 30 | Wycieraczki/spryskiwacze przednie |
| 50 | 30 | PCM – szyna zbiorcza |
| 51 | 20 | Punkt zasilania ładunku |
| 52 | 20 | Zapalniczka |
| 53 | – | Przekaźnik zawieszenia pneumatycznego |
| 54 | – | Przekaźnik rozrusznika |
| 55 | – | Przekaźnik złącza holowniczego przyczepy (światło postojowe) |
| 56 | – | Przekaźnik złącza holowniczego przyczepy (ładowanie akumulatora) |
| 57 | – | Przekaźnik uruchamiania/rozruchu |
| 58 | – | Nieużywany |
| 59 | – | Przekaźnik PCM |
| 60 | – | Dioda uruchamiania jednym dotknięciem |
| 61 | – | Dioda sprzęgła klimatyzacji |
| 62 | – | Dioda pompy paliwa |
| 63 | 15 | Złącze do holowania przyczepy (lampa cofania) |
| 64 | – | Nieużywany |
| 65 | 10 | Logika zawieszenia pneumatycznego |
| 66 | – | Nieużywany |
| 67 | 10 | Cewka dmuchawy |
| 68 | – | Nieużywany |
| 69 | 30 | Run/Start – panel bezpieczników w przedziale pasażerskim |
| 70 | 20 | PCM (czujniki) – EFC, |
| Cewka sprzęgła klimatyzacji | ||
| 71 | 5 | Cewka paliwowa, |
| ISP-R | ||
| 72 | 20 | PCM (cewki zapłonowe) |
| 73 | 5 | Zapłon skrzyni biegów |
| 74 | 20 | PCM (czujniki) – HE GO/CMS, |
| MAFS, | ||
| EVMV, | ||
| CMCV, | ||
| Wyłącznik prędkości, | ||
| VCT | ||
| 75 | 5 | Elektromagnes 4×4 zintegrowane końcówki kół (IWE) |
| 76 | 20 | PCM – VPWR |
| 77 | 10 | Logika ABS, podgrzewany PCV |
