W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Escape II z lat: 2008, 2009, 2010, 2011, 2012.

Ford Escape drugiej generacji, wprowadzony na rynek w 2007 roku, był kolejnym krokiem w rozwoju tego popularnego kompaktowego SUV-a. Oto kilka uwag na temat modelu Ford Escape II:

  1. Design: Ford Escape II przeszedł znaczną ewolucję w kwestii designu w porównaniu do poprzednika. Zyskał bardziej dynamiczne i zaokrąglone kształty, które nadawały mu nowoczesny wygląd. Zastosowane zostały nowoczesne linie i detale, a także poprawiono aerodynamikę, co przekładało się na lepsze osiągi i wydajność.
  2. Wnętrze i komfort: Ford Escape II oferował przestronne i dobrze zaprojektowane wnętrze. Materiały użyte do wykończenia były wysokiej jakości, a siedzenia były wygodne zarówno dla kierowcy, jak i pasażerów. Przestrzeń dla nóg i głowy była odpowiednia, a ergonomiczne rozmieszczenie elementów zapewniało wygodę podczas podróży.
  3. Wydajność napędowa: Ford Escape II oferował różne opcje silnikowe, w tym benzynowe i wysokoprężne. Silniki te były bardziej wydajne niż w poprzedniej generacji, co przekładało się na oszczędność paliwa. Napęd na cztery koła był również dostępny, co pozwalało na lepszą kontrolę i pewność jazdy w różnych warunkach.
  4. Technologia i wyposażenie: Ford Escape II wprowadził nowoczesne technologie i funkcje, które poprawiały komfort, bezpieczeństwo i rozrywkę. W zależności od wersji, dostępne były takie opcje jak system nawigacji, system audio premium, kamera cofania, systemy bezpieczeństwa i wiele innych. Te funkcje podnosiły jakość jazdy i zwiększały atrakcyjność modelu.
  5. Bezpieczeństwo: Ford Escape II był wyposażony w różne systemy bezpieczeństwa, które zapewniały ochronę zarówno dla kierowcy, jak i pasażerów. Systemy takie jak ABS, system kontroli trakcji, poduszki powietrzne oraz systemy stabilizacji i kontroli toru jazdy pomagały w zapewnieniu bezpiecznej jazdy.
Zobacz także:  Ford Edge III (2023) - schematy bezpieczników i przekaźników

Ford Escape II był kontynuacją sukcesu pierwszej generacji, wprowadzając nowoczesny design, lepsze osiągi, wygodę i technologie. Ten kompaktowy SUV był popularny zarówno wśród rodzin, jak i osób poszukujących wszechstronnego i niezawodnego samochodu do codziennej jazdy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się po prawej stronie konsoli środkowej, obok tablicy rozdzielczej. Zdejmij pokrywę panelu, aby uzyskać dostęp do pokrywy bezpiecznika. Naciśnij zaczepy na górze i na dole osłony bezpiecznika, aby ją zdjąć.

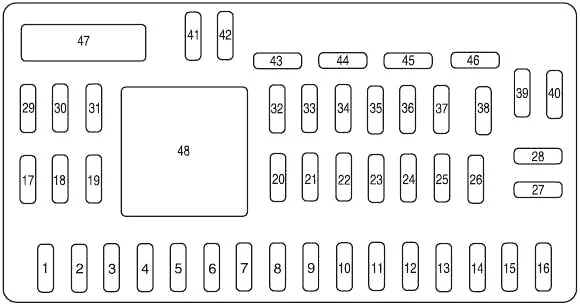

Ford Escape II (2008-2012) - schematy bezpieczników i przekaźników

Ford Escape II (2008-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Nieużywany (zapasowy)
2 15 Włącznik/wyłącznik hamulca
3 15 Moduł SYNC®
4 30 Szyberdach
5 10 Oświetlenie klawiatury, blokada zmiany biegów hamulca (BSI), panel bezpieczników w przedziale pasażerskim, SPDJB
6 20 Kierunkowskazy, lampy stop
7 10 Reflektory świateł mijania (lewe)
8 10 Reflektory świateł mijania (po prawej)
9 15 Światła wewnętrzne
10 15 Podświetlenie
11 10 Napęd na cztery koła
12 7,5 Przełącznik zasilania lusterka
13 7,5 do 2008 r: Odpowietrznik kanistra
14 10 FCIM (przyciski radiowe), moduł wyświetlacza przedniego, moduł GPS
16 15 Nieużywany (zapasowy)
17 20 Wszystkie zasilanie silnika blokady, zwolnienie klapy windy, zwolnienie szyby windy
18 20 Podgrzewane siedzenie
19 25 Tylna wycieraczka
20 15 Łącza danych
21 15 Światła przeciwmgielne
22 15 Lampy parkowania
23 15 Reflektory świateł drogowych
24 20 Przekaźnik klaksonowy
25 10 Lampy popytu
26 10 Zestaw wskaźników tablicy rozdzielczej
27 20 Stacyjka
28 5 Radio
29 5 Zestaw wskaźników tablicy rozdzielczej
30 5 Anulowanie nadbiegu
31 10 Moduł kontroli ograniczeń
32 10 Tylny moduł kamery wideo
33 10 Przełącznik kontroli prędkości
34 5 Wyłącznik kontroli prędkości, ABS
35 10 Napęd na cztery koła, EPAS (kierowanie), moduł wspomagania parkowania
36 5 Pasywny nadajnik-odbiornik systemu antykradzieżowego (PATS)
37 10 Kontrola klimatu
38 20 Subwoofer/wzmacniacz (radio audiofilskie)
39 20 Radio
40 20 Przedni punkt zasilania
41 15 Przełączniki blokady drzwi kierowcy/pasażera, Automatyczne ściemnianie lusterek, Kompas, Oświetlenie otoczenia, Szyberdach, Wyświetlacz kamery w lusterku
42 10 Nieużywany (zapasowy)
43 10 Logika tylnej wycieraczki, przekaźnik podgrzewanych siedzeń, zestaw wskaźników
44 10 Nieużywany (zapasowy)
45 5 Logika wycieraczki przedniej, przekaźnik silnika dmuchawy
46 7,5 OCS (unieruchomienia), PADI (unieruchomienia)
Wyłącznik obwodu
47 30 Okna elektryczne, dach księżycowy
Przekaźnik
48 Opóźniony przekaźnik pomocniczy

Schemat skrzynki bezpieczników w komorze silnika

Skrzynka rozdzielcza mocy znajduje się w komorze silnika.

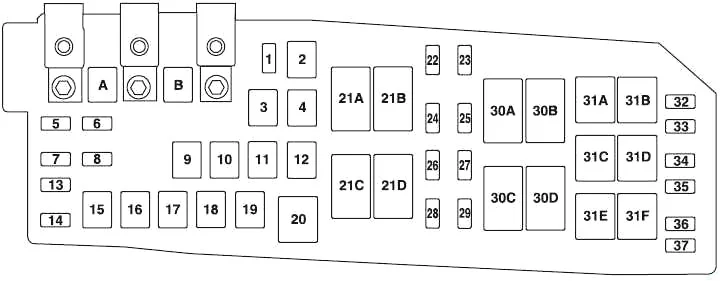

Ford Escape II (2008-2012) - schematy bezpieczników i przekaźników

Ford Escape II (2008-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
A 80 Elektroniczny moduł wspomagania kierownicy (EPAS)
B 125 Panel bezpieczników w przedziale pasażerskim
1 15 Podgrzewane lustro
2 30 Tylny odszraniacz
3 20 Tylny punkt zasilania (konsola środkowa)
4 20 do 2008 roku: Pompa paliwa
5 10 Moduł sterowania układem napędowym (PCM) – utrzymuj moc, przekaźnik PCM, odpowietrznik kanistra (stan na 2009 r.)
6 15 Alternator
7 15 Zatrzask tylnej klapy
8 20 Światła postojowe do holowania przyczepy
9 50 Układ przeciwblokujący (ABS)
10 30 Wycieraczki przednie
11 30 Rozrusznik
12 40 Silnik dmuchawy
13 10 Sprzęgło klimatyzacji
14 15 Światła skrętu przyczepy
15 Nieużywany
16 40 Wentylator chłodzący 1
17 40 Wentylator chłodzący 2
18 20 Elektrozawór ABS
19 30 Fotele elektryczne
22 20 od 2009 r.: Pompa paliwa
23 15 od 2009 roku: Wtryskiwacze paliwa
24 10 do 2008 roku: transmisja PCM
25 5 od 2009: ABS
26 15 od 2009 r.: Cewki zapłonowe
10 do 2008 r.: Mil PCM
27 10 PCM – lampka kontrolna awarii ogólnych elementów układu napędowego
28 20 od 2009 r.: PCM – lampka kontrolna awarii elementów układu napędowego związanych z emisją spalin,
15 do 2008: PCM
29 15 od 2009: PCM
do 2008 r: Cewki zapłonowe
32 Nieużywany
35 10 Praca/start, światła cofania, tylny przekaźnik odszraniania
36 Nieużywany
37 do 2009 r.: nieużywany
Przekaźnik
20 Przekaźnik sprzęgła klimatyzacji
21A Przekaźnik tylnego odszraniania
21B od 2009 r.: Przekaźnik paliwa
21C Przekaźnik dmuchawy
21D Przekaźnik PCM
30A Przekaźnik wentylatora chłodzącego 1
30B Przekaźnik rozrusznika
30C Główny przekaźnik wentylatora chłodzącego
30D Przekaźnik wentylatora chłodzącego 2
31A Przekaźnik lampy cofania
31B Nieużywany
31C Przekaźnik skrętu przyczepy w lewo
31D Przekaźnik skrętu przyczepy w prawo
31E Przekaźnik parkowania przyczepy
31F Przekaźnik zatrzasku klapy tylnej
Dioda
33 dioda PCM
34 Dioda startowa
