Ford EcoSport I (2003-2006) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda EcoSport I z lat: 2003, 2004, 2005, 2006. Ford EcoSport I to kompaktowy crossover SUV produkowany przez Ford Motor Company w latach 2003-2012. Model ten był początkowo opracowany dla rynku brazylijskiego, ale później zyskał popularność i był sprzedawany w wielu innych krajach. […]

06/19/2023
Czas czytania: 5 minut
Ford EcoSport (2003-2006) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda EcoSport I z lat: 2003, 2004, 2005, 2006.

Ford EcoSport I to kompaktowy crossover SUV produkowany przez Ford Motor Company w latach 2003-2012. Model ten był początkowo opracowany dla rynku brazylijskiego, ale później zyskał popularność i był sprzedawany w wielu innych krajach.

Ford EcoSport I charakteryzuje się wyrazistym, dynamicznym wyglądem z cechami typowymi dla SUV-ów. Posiada podwyższoną pozycję siedzenia i solidną konstrukcję, co pozwala na łatwe poruszanie się po nierównych drogach i zapewnia większą widoczność na drodze. Jest to idealne rozwiązanie dla osób poszukujących samochodu o sportowym charakterze, ale jednocześnie potrzebujących praktyczności i funkcjonalności codziennego użytku.

W zależności od wersji i rynku, Ford EcoSport I oferuje różne silniki benzynowe i diesla, zapewniające odpowiednią moc i wydajność. Wnętrze samochodu jest dobrze zaprojektowane, oferując przestronność i wygodę dla kierowcy i pasażerów. Wersje wyposażeniowe mogą zawierać takie funkcje jak klimatyzacja, systemy multimedialne, systemy bezpieczeństwa i wiele innych, co zapewnia komfortową i bezpieczną jazdę.

Ford EcoSport I zdobył popularność dzięki swojej wszechstronności i praktycznym rozwiązaniom. Jego niewielkie rozmiary i zwrotność czynią go idealnym do poruszania się w zatłoczonych miastach, podczas gdy przestronne wnętrze i przyczepność na drodze sprawiają, że jest również odpowiedni do dłuższych podróży.

Warto jednak zaznaczyć, że Ford EcoSport I jest starszym modelem, a w 2012 roku wprowadzono drugą generację tego modelu, która wprowadziła liczne usprawnienia i aktualizacje. Dlatego też, jeśli jesteś zainteresowany zakupem Forda EcoSport, zalecam skonsultowanie się z najnowszymi informacjami i odwiedzenie lokalnego dealera Forda w celu uzyskania dokładnych specyfikacji i opcji dostępnych na rynku.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Ford Transit Connect (2002-2009) - schematy bezpieczników i przekaźników

Lokalizacja skrzynek bezpiecznikowych

Skrzynki bezpieczników znajdują się po lewej stronie deski rozdzielczej, pod kierownicą (centralna) oraz w komorze silnika (główne bezpieczniki).

Ford EcoSport (2003-2006) - schematy bezpieczników i przekaźników

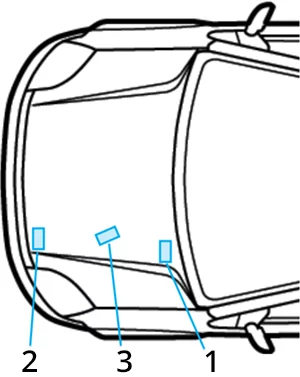

  1. Centralna skrzynka bezpieczników i przekaźników (pod tablicą rozdzielczą).
  2. Przekaźniki i bezpieczniki (wsparcie grzejników).
  3. Bezpieczniki Maxi (obok akumulatora).

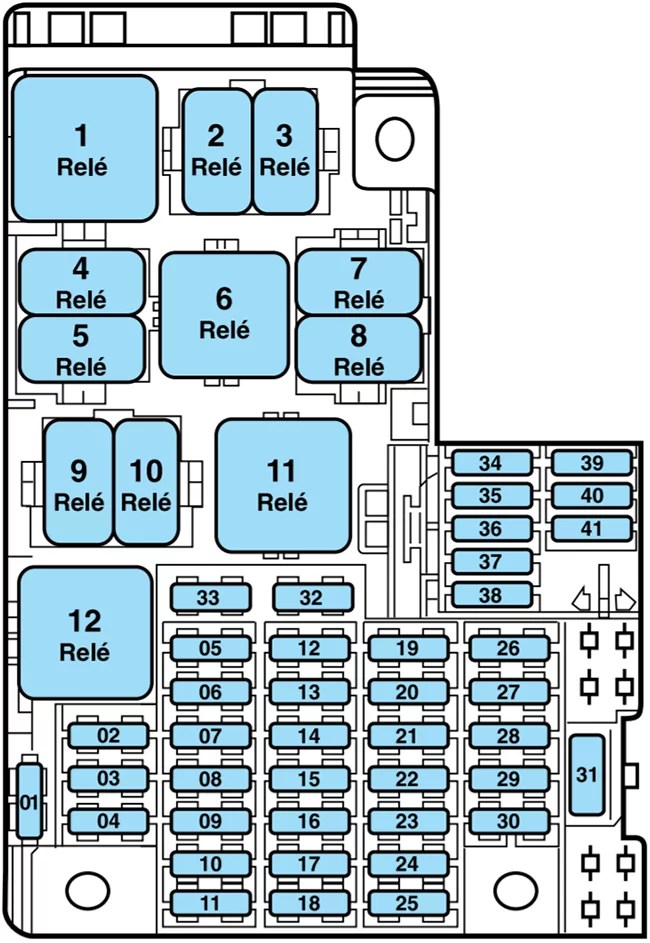

Centralna skrzynka bezpieczników i przekaźników

(pod tablicą przyrządów)

Ford EcoSport (2003-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 3 Elektroniczne sterowanie silnikiem (automatyczna skrzynia biegów).
2 20 Odmgławiacz tylnej szyby / Elektryczne lusterko wsteczne.
3 20 Tylne gniazdo zasilania pomocniczego (benzyna).
3 Alternator (diesel).
4 30 Elektryczny zamek do drzwi.
5 7,5 Poduszka powietrzna
6 15 Światła przeciwmgielne.
7 20 Oświetlenie wewnętrzne / światła ostrzegawcze / włącznik klaksonu / kierunkowskaz.
8 20 Włączony.
9 30 Start silnika.
10 15 Wentylator recyrkulacji powietrza i A/A.
11 10 Klakson alarmowy (benzyna).
3 Elektroniczne sterowanie silnikiem (automatyczna skrzynia biegów).
12 20 Wysokie belki.
13 7,5 Światła dzięki uprzejmości.
14 15 Pompa paliwa (benzyna).
3 Elektroniczne sterowanie silnikiem (automatyczna skrzynia biegów).
15 15 Złącze zapalniczki/diagnostyczne Ciqarrillo (DLC).
16 20 Klakson.
17 3 Panel przyrządów/sterowanie elektryczne Silnik/Klimatyzacja Powietrza
18 15 System nagłośnienia.
19 30 Wentylator nagrzewnicy.
20 20 Spryskiwacz szyby przedniej z przodu i z tyłu.
21 10 ABS/klimatyzacja/odmgławiacz/zamek drzwi/lustro światło grzecznościowe.
22 10 Światło hamowania/dźwignia wielofunkcyjna na kolumnie kierownicy.
23 10 Wskaźniki Qiro/światło cofania.
24 7,5 System audio/Akcesoria.
25 7,5 System trakcji 4×4 (benzyna).
40 Elektroniczne sterowanie silnikiem (automatyczna skrzynia biegów).
26 10 Lewe światło mijania.
27 10 Prawe światło mijania.
28 15 Elektroniczne sterowanie silnikiem / Pompa paliwa (benzyna).
20 Elektroniczne sterowanie silnikiem / Podgrzewacz paliwa (diesel).
29 3 System PATS – elektroniczny immobilizer.
15 Sonda lambda / Elektroniczne sterowanie silnikiem (benzyna).
30 15 Elektroniczne sterowanie silnikiem / Wysoki i niski elektrowentylator / AA / Sonda lambda / Czujnik prędkości pojazdu.
10 Elektroniczne sterowanie silnikiem / Wysoki i niski elektrowentylator / AA / Sonda lambda / Czujnik prędkości pojazdu / Trans. Automatyczny. (automatyczna skrzynia).
31 25 Silnik elektryczny szyby (wyłącznik).
32 1 Elektroniczne sterowanie silnikiem (dioda) (benzyna).
33 1 Układ trakcyjny 4×4 (dioda) (benzyna).
34 3 Czujnik zapłonu (automatyczna skrzynia biegów).
35 Nieużywany (automatyczna skrzynia biegów).
36 15 Wtryskiwacze / Świece zapłonowe. (automatyczna skrzynia).
37 15 Moduł sterujący pompą paliwa (automatyczna skrzynia biegów).
38 3 PATS (automatyczna skrzynia biegów).
39 7,5 Światło cofania (automatyczna skrzynia biegów).
40 10 Sygnalizator alarmowy (automatyczna skrzynia biegów).
41 3 Elektroniczne sterowanie silnikiem / pompa paliwa (automatyczna skrzynia biegów).
Przekaźnik
1 Wycieraczka/spryskiwacz przedniej szyby.
2 20 Klakson.
3 20 Pompa paliwa (benzyna).
4 20 Wysokie belki.
5 20 Słabe światła.
6 40 Inhibitor startu.
7 20 System trakcji 4×4 (benzyna).
8 Bez użycia.
9 20 Odmgławiacz tylnej szyby (benzyna).
10 20 Elektroniczne sterowanie silnikiem (benzyna).
9/10 40 Odmgławiacz tylnej szyby (diesel).
11 40 Elektroniczne sterowanie silnikiem (diesel).
12 70 Włączony.

Przekaźniki i bezpiecznik

Zobacz także:  Ford Kuga III (2022) - schematy bezpieczników i przekaźników

Znajdują się one w skrzynce znajdującej się w komorze silnika, na lewym wsporniku chłodnicy.

Ford EcoSport (2003-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 70 Wysoka prędkość wentylatora elektrycznego.
2 20 Sprzęgło klimatyzacji (manualna skrzynia biegów).
20 Wot (przepustnica pełnego obciążenia) (automatyczna skrzynia biegów).
3 20 Światła przeciwmgielne (ręczna skrzynia biegów).
20 Niska prędkość wentylatora elektrycznego (automatyczna skrzynia biegów).
4 40 Niska prędkość wentylatora elektrycznego (ręczna skrzynia biegów).
40 Wentylator elektryczny (automatyczna skrzynia biegów).
5 15 Niska prędkość wentylatora elektrycznego (pojazdy bez klimatyzacji) (ręczna skrzynia biegów).
40 Przekaźnik wentylatora elektrycznego (automatyczna skrzynia biegów).
Zobacz także:  Ford Sierra (1982-1994) - schematy bezpieczników i przekaźników

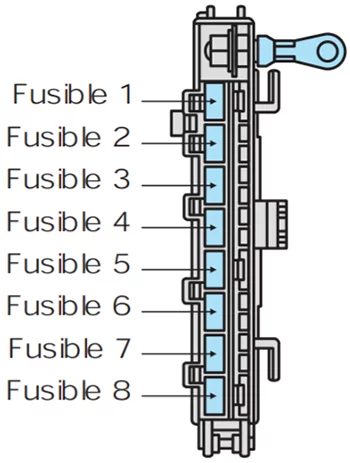

Bezpieczniki Maxi

Znajdują się one w skrzynce znajdującej się w komorze silnika, obok akumulatora.

Ford EcoSport (2003-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 60 Świece żarowe (diesel).
60 Bezpieczniki 1/25/28/29/30/36/37/38/39 (automatyczna skrzynia biegów).
2 50 Wentylator silnika – (pojazdy z klimatyzacją).
3 20 Układ ABS (benzyna).
4 30 Układ ABS (benzyna).
5 60 Światła drogowe / Światła mijania / Światło grzecznościowe / Pompa paliwa / Zapalniczka / Złącze diagnostyczne (DLC) / Klakson / Tablica przyrządów / Elektroniczne sterowanie silnikiem / System audio / Klimatyzator.
6 60 Zapłon / Wentylator cyrkulacji powietrza / Wycieraczka przedniej szyby / Przełącznik systemu ABS / 4 × 4 / Światło hamowania / Dźwignia wielofunkcyjna / Światła kierunkowskazów / Światło cofania / Elektryczne szyby / Odmgławiacz tylnej szyby / Klimatyzator / Zamek drzwi / Światło lusterka kosmetycznego.
7 60 Odmgławiacz tylnej szyby / Lusterko wsteczne / Elektryczny zamek drzwi / Tylne pomocnicze gniazdo zasilania / Elektryczne szyby / napęd 4 × 4 / Alternator.
8 60 Poduszka powietrzna / Światła przeciwmgielne / Elektroniczne sterowanie silnikiem / Światła ostrzegawcze / Zapłon / Rozrusznik / System audio / Akcesoria / PATS / Wentylator klimatyzacji / Pompa paliwa / Pompa paliwa / Nagrzewnica paliwa / Klakson / Wentylator elektryczny / Elektroniczne sterowanie silnikiem / Czujnik prędkości pojazdu / Wnętrze światło.
