Ford C-MAX I (2003-2010) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda C-MAX I z lat: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010. Ford C-MAX I to kompaktowy minivan wprowadzony na rynek w 2003 roku. Jest to model zaprojektowany z myślą o rodzinach, oferujący przestronne wnętrze, wygodę oraz praktyczne rozwiązania. Pod względem stylistycznym, […]

06/17/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda C-MAX I z lat: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

Ford C-MAX I to kompaktowy minivan wprowadzony na rynek w 2003 roku. Jest to model zaprojektowany z myślą o rodzinach, oferujący przestronne wnętrze, wygodę oraz praktyczne rozwiązania.

Pod względem stylistycznym, Ford C-MAX I charakteryzuje się nowoczesnym i dynamicznym wyglądem. Posiada zaokrąglone kształty, smukłe proporcje i eleganckie detale, które nadają mu atrakcyjny wygląd.

Wnętrze Forda C-MAX I oferuje komfortową przestrzeń dla pasażerów i liczne rozwiązania ułatwiające codzienne podróże. Modularne siedzenia pozwalają na łatwe dostosowanie układu wnętrza do potrzeb, umożliwiając zwiększenie przestrzeni bagażowej lub zapewnienie większej ilości miejsc dla pasażerów.

Ford C-MAX I wyposażony jest w różne silniki, w tym benzynowe i diesla, które zapewniają odpowiednią moc i ekonomiczność jazdy. Oferuje także różne opcje skrzyni biegów, w tym manualną i automatyczną, umożliwiając wybór odpowiedniego układu napędowego dla indywidualnych preferencji.

W kwestii wyposażenia i technologii, Ford C-MAX I oferuje wiele przydatnych funkcji. Można znaleźć systemy takie jak klimatyzacja, system audio, system nawigacji, tempomat, elektrycznie sterowane szyby i lusterka, a także zaawansowane systemy bezpieczeństwa, takie jak ABS, ESP, system kontroli trakcji czy poduszki powietrzne.

Jazda Fordem C-MAX I cechuje się dobrą stabilnością, komfortem oraz precyzyjnym prowadzeniem. Dzięki odpowiednio zestrojonej zawieszeniu i układom kierowniczym, samochód radzi sobie zarówno na drogach miejskich, jak i na dłuższych trasach.

Ford C-MAX I to idealny wybór dla rodzin poszukujących praktycznego, komfortowego i wszechstronnego pojazdu. Dzięki swojemu kompaktowemu rozmiarowi i funkcjonalności, jest łatwy w manewrowaniu, a jednocześnie oferuje przestronne wnętrze i liczne rozwiązania ułatwiające codzienne podróże.

Zobacz także:  Ford Focus Electric (2012-2015) - schematy bezpieczników i przekaźników

Podsumowując, Ford C-MAX I to kompaktowy minivan, który łączy w sobie funkcjonalność, komfort i atrakcyjny wygląd. Jest to pojazd, który zapewnia wygodną przestrzeń dla całej rodziny, niezawodność, oszczędność paliwa i satysfakcję z jazdy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w komorze silnika

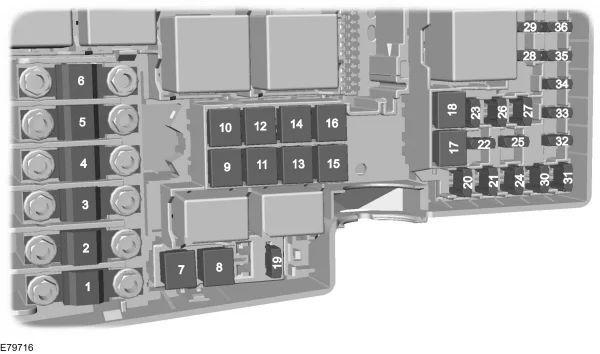

Ford C-MAX I (2003-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40A Wentylator chłodzący
2 80A Wspomaganie kierownicy
3 60A Zasilanie skrzynki bezpieczników w przedziale pasażerskim 1
4 60A Zasilanie skrzynki bezpieczników w przedziale pasażerskim 2
5 80A Grzałka pomocnicza
6 60A Świeca żarowa (tylko olej napędowy)
7 30A ABS, pompa kontroli stabilności
8 20A ABS, zawory kontroli stabilności
9 20A Moduł sterujący układu napędowego
10 30A Dmuchawa klimatyzacyjna
11 20A Stacyjka
12 40A Przekaźnik zapłonu 15l
13 20A Elektromagnes rozrusznika
14 40A Podgrzewana szyba przednia, prawa strona
15 30A Przekaźnik wentylatora chłodzącego (Sigma – tylko bez klimatyzacji)
16 40A Podgrzewana szyba przednia, lewa strona
17 Nieużywany
18 30A Falownik
19 10 A Moduł ABS
20 15A Klakson
21 20A Grzałka pomocnicza
22 10 A Moduł wspomagania kierownicy
23 30A Spryskiwacz reflektorów
24 15A Nagrzewnica pomocnicza (tylko olej napędowy)
25 10 A Zapłon, przekaźniki
26 15A Automatyczna skrzynia
27 10 A Sprzęgło klimatyzacji
28 10 A Monitorowanie świec żarowych (tylko olej napędowy)
29 10 A Klimatyzacja dwustrefowa
30 3A Moduł sterujący układu napędowego, automatyczna skrzynia biegów
31 10 A Inteligentne ładowanie czujnika akumulatora
32 10 A Automatyczna skrzynia
33 10 A Podgrzewane czujniki tlenu (tylko benzyna)
33 10 A Zawór obejściowy intercoolera (tylko olej napędowy)
34 10 A Wtryskiwacze, transformatory zapłonowe
35 10 A Moduł sterujący układu napędowego, zawory, elektrozawory
36 10 A Moduł sterujący układu napędowego
Zobacz także:  Ford Excursion (1999-2005) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników w przedziale pasażerskim

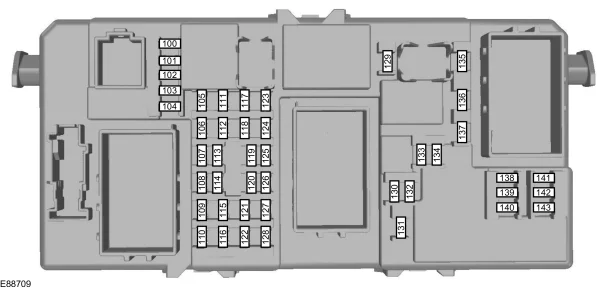

Panel bezpieczników znajduje się pod schowkiem na rękawiczki (wykręć śruby pod schowkiem i opuść panel wykończeniowy).

Ford C-MAX I (2003-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
100 10 A Zasilanie zapłonu modułów elektronicznych
101 20A Elektryczny moduł sterujący szyberdachu, elektryczny fotel kierowcy
102 10 A Sterowanie nagrzewnicą, kolumna kierownicy, filtr cząstek stałych, odbiornik zdalnego sterowania
103 10 A Zasilanie bateryjne sterowania oświetleniem
104 10 A Oszczędzanie baterii, lampy wewnętrzne
105 25A Podgrzewana tylna szyba
106 20A System bezkluczykowy
107 10 A Zasilanie bateryjne zestawu wskaźników, diagnostyka pokładowa
108 7,5A Akcesoria do klastra (jednostka audio i nawigacji)
109 20A Zapalniczka, tylne dodatkowe gniazdo zasilania
110 10 A Zasilanie zapłonu świateł do jazdy dziennej do przełącznika sterowania oświetleniem
111 15A Pompa paliwa (tylko silnik benzynowy)
112 15A Zasilanie bateryjne modułów audio
113 10 A Światła do jazdy dziennej (światła postojowe)
114 10 A Zasilanie zapłonu zestawu wskaźników, immobilizer silnika
115 7,5A Zasilanie zapłonu sterowania oświetleniem
116 20A Światła przeciwmgielne
117 7,5A Lampy tablicy rejestracyjnej
118 20A Moduł drzwi – lewy tył
119 15A Dodatkowe gniazdo zasilania w bagażniku
119 25A Dodatkowe gniazdo zasilania w bagażniku (pojazdy z modułem holowania przyczepy)
120 20A Moduł drzwi prawych tylnych
121 20A Podgrzewane fotele przednie
122 10 A Moduł poduszki powietrznej
123 7,5A Podgrzewane lusterka zewnętrzne
124 7,5A Światła postojowe, boczne, tylne (lewa strona)
125 7,5A Światła postojowe, lampy boczne, lampy tylne (prawa strona)
126 20A System bezkluczykowy
127 25A Okna elektryczne
128 Nieużywany
129 20A Wycieraczki
130 Nieużywany
131 15A Wycieraczka tylnej szyby
132 15A Światła hamowania
133 25 Przekaźniki centralnego zamka, moduł drzwi pasażera
134 20A Centralny zamek, moduł drzwi kierowcy
135 20A Światła do jazdy dziennej
136 15A Pompa spryskiwacza, podgrzewane dysze spryskiwacza
137 10 A Sygnalizator podtrzymania akumulatora
138 10 A Moduł sterujący układu napędowego, pedał przyspieszenia, automatyczna skrzynia biegów
139 10 A Światła drogowe po prawej stronie
140 10 A Światła drogowe po lewej stronie
141 10 A Lampa cofania, elektryczne lusterka
142 15A Światło mijania, prawa strona
143 15A Światło mijania, lewa strona
