Ford Expedition IV (2023) – schematy bezpieczników i przekaźników

Rocznik 2023

Zaktualizowano 24.06.2023

Ford Expedition IV (2023) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Expedition z lat: 2023.

Ford Expedition U553 to czwarta generacja popularnego samochodu typu SUV, produkowanego przez amerykańską markę Ford. Czwarta generacja Expedition została wprowadzona na rynek w 2017 roku i jest nadal produkowana obecnie. Oto kilka informacji na temat Forda Expedition U553:

Design i rozmiar: Ford Expedition U553 charakteryzuje się nowoczesnym i atrakcyjnym designem, który łączy elegancję z masywnością. Ma on imponującą sylwetkę, z nowoczesnymi liniami, dużą atrapą chłodnicy i dynamicznie stylizowanymi reflektorami. Expedition U553 jest również większy od poprzedniej generacji, oferując jeszcze większą przestrzeń dla pasażerów i ładunku.
Wydajność i moc: Expedition U553 jest dostępny z mocnymi jednostkami napędowymi, które zapewniają imponujące osiągi. W zależności od wybranego modelu, może być napędzany przez silnik V6 EcoBoost o pojemności 3,5 litra, który dostarcza dużą moc i moment obrotowy. Dostępne są także różne warianty napędu, w tym napęd na tylną oś lub napęd na cztery koła, co zapewnia większą przyczepność i elastyczność na różnych rodzajach nawierzchni.
Przestronne wnętrze i wyposażenie: Ford Expedition U553 oferuje luksusowe i przestronne wnętrze, zapewniające wygodę dla pasażerów. Może pomieścić nawet do ośmiu osób, dzięki trzeciemu rzędowi siedzeń. Wysokiej jakości materiały i staranne wykończenie sprawiają, że kabina jest komfortowa i atrakcyjna. Expedition U553 jest również bogato wyposażony w zaawansowane technologie i funkcje, takie jak systemy multimedialne, systemy bezpieczeństwa, systemy asystujące podczas jazdy i wiele innych, które zapewniają wygodę i bezpieczeństwo.
Praktyczność i wszechstronność: Expedition U553 oferuje wiele praktycznych rozwiązań, które sprawiają, że jest to wszechstronny samochód. Składane tylne siedzenia i możliwość zwiększenia przestrzeni bagażowej pozwala na łatwe dostosowanie wnętrza do różnych potrzeb. Dodatkowo, Expedition U553 może mieć również pakiet holowniczy, umożliwiający przewożenie przyczep i innych cięższych ładunków.
Solidna konstrukcja i trwałość: Ford Expedition U553, podobnie jak poprzednie generacje, jest znany ze swojej solidnej konstrukcji i trwałości. Wykorzystuje lekkie, ale wytrzymałe materiały, które zapewniają trwałość i bezpieczeństwo. Samochód został zaprojektowany, aby radzić sobie zarówno z codziennymi zadaniami, jak i trudniejszymi warunkami terenowymi, zapewniając pewność i niezawodność.

Ford Expedition U553 to imponujący SUV, który łączy wygodę, luksus, wydajność i trwałość. Jego przestronne wnętrze, mocne jednostki napędowe i zaawansowane technologie sprawiają, że jest to popularny wybór dla osób poszukujących dużego, wszechstronnego i niezawodnego pojazdu.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników modułu sterującego nadwozia znajduje się po prawej stronie wnęki na nogi pasażera, za panelem wykończeniowym.

Ford Expedition IV (2023) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	—	Nieużywany.
2	10 A	Przełącznik fotela kierowcy.
3	7,5 A	Odblokowanie drzwi kierowcy.
4	20 A	Wzmacniacz głośnikowy.
5	—	Nieużywany.
6	10 A	Inteligentna logika złącza łącza danych.
7	10 A	Tylny moduł sterujący audio.
8	5 A	Bezprzewodowa ładowarka akcesoriów. Moduł klapy bagażnika bez użycia rąk.
9	5 A	Klawiatura. Połączony moduł czujnika.
10	—	Nieużywany.
11	—	Nieużywany.
12	7,5 A	Klaster instrumentów.
13	7,5 A	Moduł sterujący kolumny kierownicy. Inteligentna logika złącza łącza danych. Moduł kontroli klimatu. Moduł zmiany biegów.
14	15A	Przełącznik hamulca.
15	15A	SYNC
16	—	Nieużywany.
17	—	Nieużywany.
18	7,5 A	Moduł zmiany biegów. Przekładnia kolumnowa.
19	5 A	Moduł jednostki sterującej telematyki.
20	5 A	Stacyjka.
21	5 A	Czujnik temperatury i wilgotności w pojeździe.
22	5 A	Lusterko elektrochromowe. Moduł podgrzewania siedzeń w drugim rzędzie .
23	30 A	Przełącznik szyb elektrycznych. Przełącznik zasilania lusterek. Moduł strefowy drzwi przednich lewych.
24	30 A	Logika szyberdachu.
25	20 A	Wzmacniacz głośnikowy 2.
26	30 A	Moduł strefowy drzwi przednich prawych.
27	30 A	Moduł strefowy drzwi tylnych lewych.
28	30 A	Moduł strefy drzwi tylnych prawych.
29	15A	Regulowane pedały.
30	5 A	Moduł kontroli holowania przyczepy.
31	10 A	Moduł klimatyzacji tylnej. Moduł przełącznika trybu jazdy. Przełącznik zarządzania terenem. Moduł nadawczo-odbiorczy częstotliwości radiowej. przełącznik 4×4.
32	20 A	Moduł sterowania dźwiękiem.
33	—	Nieużywany.
34	30 A	Przekaźnik pracy/rozruchu.
35	5 A	Nie używany (zapas).
36	15A	Moduł przetwarzania obrazu A. Moduł automatycznego wspomagania parkowania. Moduł tłumienia ciągłej kontroli.
37	20 A	Podgrzewana kierownica.
38	30A wyłącznik automatyczny	Lewa tylna szyba sterowana elektrycznie. Prawe tylne okno sterowane elektrycznie.

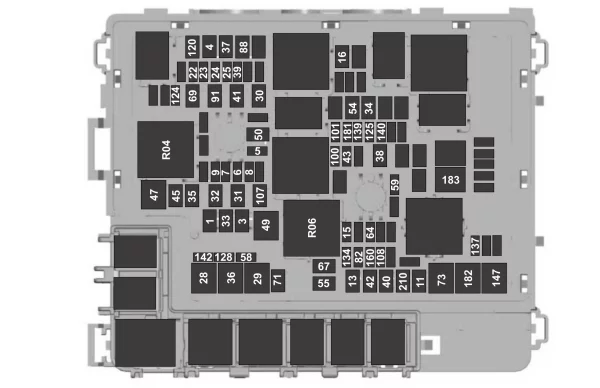

Skrzynka bezpieczników w komorze silnika

Ford Expedition IV (2023) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	30 A	Moduł kontroli nadwozia 1.
3	30 A	Moduł kontroli nadwozia 2.
4	30 A	Pompa paliwowa.
5	5 A	Przekaźnik modułu sterującego układu napędowego.
6	20 A	Moc pojazdu 1.
7	25 A	Moc pojazdu 2.
8	20 A	Moc pojazdu 3.
9	20 A	Moc pojazdu 4.
11	30 A	Przekaźnik rozrusznika.
13	40 A	Silnik dmuchawy z przodu.
15	20 A	Klakson.
16	20 A	Pompka spryskiwacza szyby przedniej.
22	10 A	Elektroniczne wspomaganie układu kierowniczego z posuwem biegu/startu.
23	10 A	Układ zapobiegający blokowaniu się hamulców uruchom/rozpocznij posuw.
24	10 A	Moduł sterujący układu napędowego. Moduł sterujący skrzynią biegów.
25	10 A	Tylna kamera. Uruchom/rozpocznij podawanie czujnika jakości powietrza.
28	50 A	Pompa układu przeciwblokującego.
29	50 A	Zawory układu przeciwblokującego.
30	30 A	Silniki fotela kierowcy.
31	30 A	Silniki foteli pasażera.
32	20 A	Punkt mocy 1.
33	—	Nieużywany.
34	20 A	Punkt mocy 3.
35	20 A	Punkt mocy 4.
36	40 A	falownik.
37	30 A	Klimatyzowane fotele – po stronie pasażera.
38	30 A	Klimatyzowane fotele – strona kierowcy.
39	20 A	Moduł drugiego rzędu siedzeń.
40	40 A	Wysuwane progi do wsiadania.
41	30 A	Moduł sterowanej klapy bagażnika.
42	30 A	Moduł sterujący hamulca przyczepy.
43	5 A	Nie używany (zapas).
45	20 A	Punkt mocy 5.
47	50 A	Wentylator elektryczny 1.
49	50 A	Wentylator elektryczny 2.
50	40 A	Ogrzewana tylna szyba.
54	40 A	Elektroniczny mechanizm różnicowy o ograniczonym poślizgu.
55	30 A	Przekaźnik świateł postojowych holowania przyczepy.
58	10 A	Światła cofania przyczepy holowniczej.
59	20 A	Nie używany (zapas).
64	25 A	Moduł napędu na cztery koła 1.
67	15A	Uruchomienie skrzyni biegów
69	30 A	Silnik wycieraczki lewej strony.
71	20 A	Przekaźnik wycieraczki tylnej szyby.
73	50 A	Elektrycznie składany moduł siedzeń – trzeci rząd.
82	25 A	Moduł napędu na cztery koła 2.
88	40 A	Dmuchawa pomocnicza.
91	20 A	Zasilanie modułu oświetlenia holowniczego przyczepy.
100	30 A	Reflektor lewy.
101	30 A	Reflektor prawy.
107	30 A	Ładowanie akumulatora przyczepy.
108	20 A	Lampy punktowe (policja).
120	15A	Wtryskiwacze paliwa.
124	5 A	Moduł czujnika deszczu.
125	5 A	Inteligentna ładowarka USB 1.
128	7,5 A	System rozrywki rodzinnej.
134	20 A	Wielokonturowa sztafeta siedzeń.
137	20 A	Zaawansowany moduł systemów wspomagania kierowcy. Podłączona kamera.
139	5 A	Inteligentna ładowarka USB 2.
140	5 A	Inteligentna ładowarka USB 3.
142	5 A	Inteligentna ładowarka USB 5.
147	40 A	Przekaźnik wentylatora ściągacza intercoolera.
160	10 A	Inteligentne złącze łącza danych.
181	5 A	Nie używany (zapas).
182	60 A	Moduł sterujący drzwiami kierowcy.
183	60 A	Moduł sterujący drzwiami pasażera.
210	30 A	Start stop modułu sterującego nadwozia.

Numer przekaźnika	Opis
R04	Przekaźnik wentylatora elektrycznego 1.
R06	Przekaźnik 3 wentylatora elektrycznego.

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
