W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda EcoSport I z lat: 2007, 2008, 2009, 2010, 2011, 2012.
Ford EcoSport I to kompaktowy SUV produkowany przez Forda od 2003 roku. Jest to jeden z popularniejszych modeli w segmencie SUV-ów miejskich, oferujący kompaktowe rozmiary, atrakcyjny wygląd i dobrą funkcjonalność.
EcoSport I wyróżnia się charakterystycznym wyglądem, który połącza cechy SUV-a i hatchbacka. Posiada podwyższone zawieszenie, charakterystyczną sylwetkę z masywnym przodem, a także tylnie zamontowane koło zapasowe, co nadaje mu unikalny wygląd. Model ten jest dostępny w różnych wariantach wyposażenia, które oferują różne poziomy komfortu, wygody i technologii.
Wnętrze Forda EcoSport I jest przestronne i dobrze zaprojektowane, oferujące wygodne miejsca zarówno dla kierowcy, jak i pasażerów. W zależności od konfiguracji, samochód może pomieścić od czterech do pięciu osób. Dodatkowo, EcoSport I oferuje elastyczną przestrzeń bagażową, która może być łatwo dostosowana do potrzeb przewozu towarów lub większych przedmiotów.
Pod względem napędu, Ford EcoSport I oferuje różne opcje silników, w tym benzynowe i diesla, o różnych pojemnościach i mocach. Dzięki temu można dopasować wydajność samochodu do swoich preferencji i potrzeb. W zależności od rynku, dostępne są także różne skrzynie biegów, w tym manualne i automatyczne.
Ford EcoSport I oferuje również różne funkcje i technologie, które podnoszą komfort i bezpieczeństwo jazdy. Mogą to być m.in. systemy multimedialne, systemy nawigacji, systemy bezpieczeństwa i asystentów, jak również funkcje zwiększające wydajność paliwową.
EcoSport I zdobył popularność wśród klientów poszukujących kompaktowego, miejskiego SUV-a o atrakcyjnym wyglądzie, praktyczności i dobrze zbilansowanym stosunku jakości do ceny. Od momentu debiutu w 2003 roku przeszedł różne modernizacje i aktualizacje, aby sprostać rosnącym wymaganiom rynku.

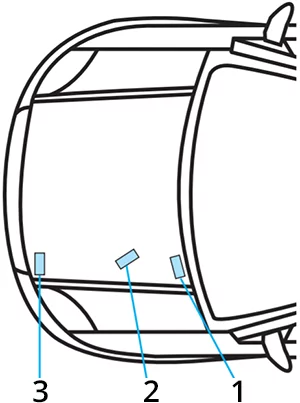

Lokalizacja skrzynek bezpiecznikowych
Skrzynki bezpieczników znajdują się po lewej stronie deski rozdzielczej, pod kierownicą (centralna) oraz w komorze silnika (główne bezpieczniki).

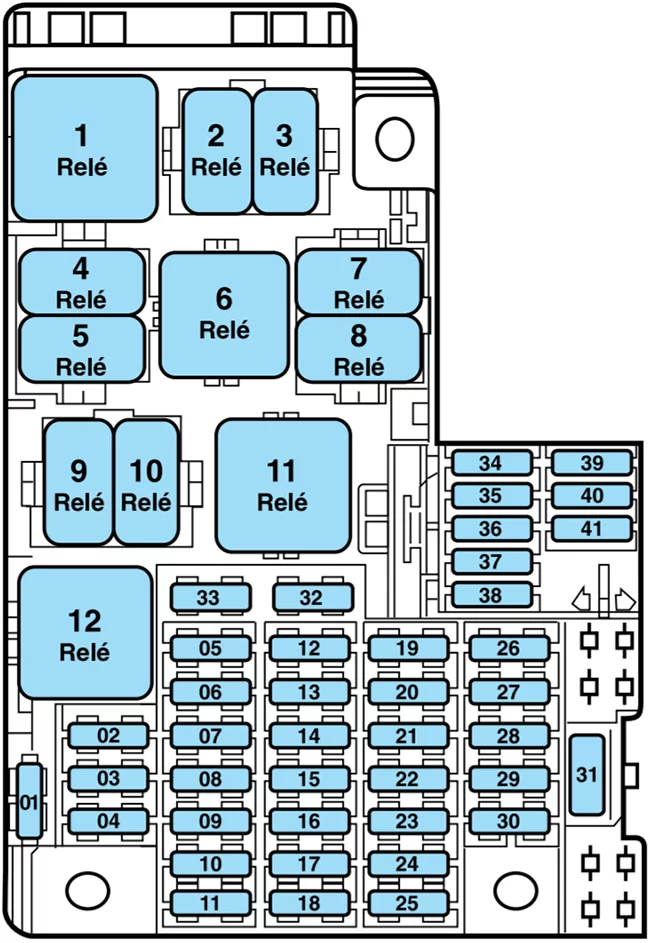

Centralna skrzynka bezpieczników i przekaźników
(pod tablicą przyrządów)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 3 | Tablica przyrządów / PCM / PATS |
| 2 | 20 | Odmgławiacz tylnej szyby / elektryczne lusterko wsteczne |
| 3 | 20 | Tylna pomocnicza przystawka odbioru mocy (benzyna) |
| 3 | Alternator (diesel) | |
| 4 | 30 | elektryczny zamek do drzwi |
| 5 | 7,5 | poduszka powietrzna |
| 6 | 15 | Światła przeciwmgielne |
| 7 | 20 | Wielofunkcyjna dźwignia do świateł / kierunkowskazów / lamp ostrzegawczych / klaksonu |
| 30 | PCM / pompa paliwa (1,6 l Rocam Nafta) | |
| 8 | 20 | Zapłon |
| 9 | 30 | Startujący silnik |
| 10 | 15 | Przekaźnik AC (dla pojazdów z AC) / Wentylator silnika (dla pojazdów bez AC) (benzyna) |
| 15 | Wentylator recyrkulacji powietrza / Pełne obciążenie przepustnicy (diesel) | |
| 11 | 10 | Klakson alarmowy (benzyna) |
| 3 | PCM | |
| 12 | 20 | Światła drogowe |
| 13 | 7,5 | Światła sufitowe (pojazdy bez zamków drzwi) / napęd 4WD (pojazdy 4×4). |
| 3 | Moduł sterowania skrzynią biegów (pojazdy z zamkami drzwi) | |
| 14 | 15 | Pompa paliwa (benzyna) |
| 20 | Sygnał dźwiękowy / lampy ostrzegawcze (1,6 l Rocam Nafta) | |
| 3 | Alternator | |
| 15 | 15 | Zapalniczka / złącze diagnostyczne (DLC) |
| 16 | 20 | Klakson |
| 17 | 3 | PCM / AA / Panel przyrządów |
| 18 | 15 | System audio / złącze diagnostyczne (DLC) |
| 19 | 30 | wentylator nagrzewnicy |
| 20 | 20 | Wycieraczki i spryskiwacze przedniej i tylnej szyby |
| 21 | 10 | ABS / AA / Odmgławiacz tylnej szyby / Zamek drzwi / Światło lusterka / 4WD (pojazdy 4×4) |
| 22 | 10 | Światło hamowania / Dźwignia wielofunkcyjna na kolumnie kierownicy / ABS / PCM / Moduł dźwigni skrzyni biegów |
| 23 | 10 | Kierunkowskazy/światło cofania |
| 24 | 7,5 | System audio (oświetlenie) / Tablica przyrządów (oświetlenie) |
| 25 | 7,5 | Światło w progach drzwi (pojazdy z zamkiem w drzwiach) / system 4WD |
| 3 | Moduł sterowania skrzynią biegów (pojazdy bez zamków drzwi) | |
| 40 | PCM | |
| 26 | 10 | lewe światło mijania |
| 27 | 10 | prawe światło mijania |
| 28 | 40 | Skontaktuj się z przekaźnikiem PCM / podgrzewaczem paliwa |
| 15 | pompa paliwowa | |
| 15 | PCM | |
| 20 | PCM / podgrzewacz paliwa | |
| 29 | 3 | PATS |
| 15 | PCM | |
| 30 | 3 | Alternator (benzyna) |
| 15 | Czujniki PCM / Wentylator elektryczny o wysokiej i niskiej prędkości / Czujnik przepustnicy przy pełnym obciążeniu / AA | |
| 15 | Wtryskiwacze paliwa / Elektryczny zawór termostatyczny / Zapłon (1,6 l Rocam Nafta) | |
| 31 | 25 | Elektryczne szyby (wyłącznik) |
| 32 | 1 | Napęd 4WD lub PCM (dioda) |
| 33 | 1 | Układ napędowy AA lub 4WD (dioda) |
| 34 | 3 | PATS – Immobilizer elektroniczny / lub lampka kontrolna zapłonu / złącze diagnostyczne (DLC) |
| 35 | 15 | PCM |
| 36 | 7,5 | 1. Sonda lambda – II. Sonda lambda / Zawór odpowietrzający / Czujnik prędkości (1,6L Rocam Nafta) |
| 15 | 1. i 2. Sonda lambda / Zawór odpowietrzający / Czujnik prędkości / Kontrola prędkości biegu jałowego / Czujnik położenia silnika (2,0L Duratec HE Nafta) | |
| 15 | wtryskiwacze | |
| 37 | 7,5 | Kontakt Przekaźnik pompy paliwa / Wtryskiwacze / Przekaźniki wentylatora elektrycznego |
| 38 | 15 | Cewka zapłonowa |
| 3 | PATS | |
| 39 | 7,5 | światło cofania |
| 40 | 15 | Moduł dźwigni skrzyni biegów / moduł sterowania skrzyni biegów / przełącznik skrzyni biegów (2,0 l Duratec HE Benzyna (automatyczna skrzynia biegów)) |
| 10 | klakson | |
| 41 | 3 | PCM/pompa paliwa |
| 1 | Mini | Wycieraczka szyby przedniej |
| 2 | 20 | Klakson |
| 3 | 20 | Pompa paliwa (benzyna) |
| 4 | 20 | światła mijania |
| 5 | 20 | Światła drogowe |
| 6 | 40 | uruchomić inhibitor |
| 7 | – | Bez użycia |
| 8 | 20 | Napęd 4WD / światła przeciwmgielne |
| 9 | 20 | Odmgławiacz tylnej szyby (benzyna) |
| 10 | 20 | Napęd 4WD (tylko pojazdy 4×4) / PCM / Światło hamowania (benzyna) |
| 9/10 | 40 | Odmgławiacz tylnej szyby (diesel) |
| 40 | Pompa paliwa (2,0 l Duratec HE Naphtha (automatyczna skrzynia biegów)) | |
| 11 | 40 | PCM |
| 12 | 70 | Zapłon |
Przekaźniki i bezpiecznik
Znajdują się one w skrzynce znajdującej się w komorze silnika, na lewym wsporniku chłodnicy.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 70 | Wentylator elektryczny silnika o dużej prędkości (pojazdy z klimatyzacją) |
| 2 | 20 | AA / Wentylator elektryczny o niskiej prędkości (pojazdy bez AA) (benzyna) |
| 20 | Czujnik przepustnicy pełnego obciążenia (pojazdy AA) (Diesel) | |
| 20 | Niska prędkość wentylatora elektrycznego silnika (pojazdy bez AC) (diesel) | |
| 3 | 20 | Światła przeciwmgielne / Niska prędkość silnika wentylatora elektrycznego |
| 4 | 40 | Niska prędkość wentylatora elektrycznego silnika (pojazdy z klimatyzacją) (benzyna) |
| 20 | Niska prędkość wentylatora elektrycznego silnika (pojazdy z klimatyzacją) (diesel) | |
| 5 | 15 | Niska prędkość wentylatora elektrycznego silnika (pojazdy z klimatyzacją) |
| 40 | Przekaźnik wentylatora elektrycznego |

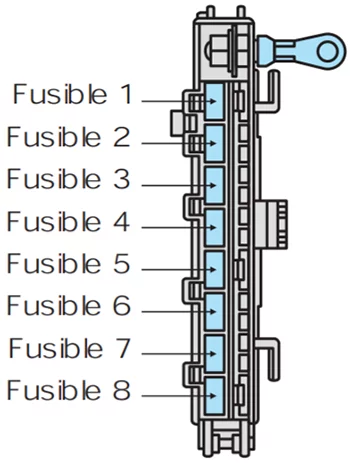

Bezpieczniki Maxi
Znajdują się one w skrzynce znajdującej się w komorze silnika, obok akumulatora.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | Bez użycia |
| 60 | Bezpieczniki 36 / 37 / 38 / 28 / 29 / 30 / 34 / 35 / 40 (2,0 l Duratec HE Benzyna (automatyczna skrzynia biegów)) | |
| 60 | Świece żarowe (diesel) | |
| 2 | 50 | wentylator elektryczny silnika |
| 3 | 20 | ABS (benzyna) |
| 4 | 30 | ABS (benzyna) |
| 5 | 60 | Bezpieczniki 12 /13 / 14 / 15 / 16 / 17 / 18 / 26 / 27 |
| 6 | 60 | Przekaźnik zapłonu: Bezpieczniki 19 / 20 / 21 / 22 / 23 / 31 (z inteligentnym szkłem elektrycznym) |
| 7 | 60 | Bezpieczniki 2/3/4/31/40 (bez smart electric glass) |
| 40 | Bezpieczniki 2 (lub 2 i 3) (pojazdy z opcją podstawową) | |
| 8 | 60 | Bezpieczniki 1 / 5 / 6 / 7 / 8 / 9 / 10 /24 / 28 / 29 / 30 / 34 / 35 / 36 / 37 / 38 (przeł. ręcz.) |
| 60 | Bezpieczniki 1 / 5 / 6 / 7 / 8 / 10 / 24 / 25 (lub bezpieczniki 2 / 3 / 7 / 8 / 9 / 24 / 34 / 41) (Auto Trans) | |
| 60 | PCM i bezpieczniki 5/6/7/8/9/10/24/28/29/30 (diesel) |
