Ford E-Series (2023) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda E-Series (E-350, E-450) z lat: 2023. Ford E-Series, znany również jako Ford Econoline, to linia samochodów dostawczych i vanów produkowanych przez Ford Motor Company od 1961 roku. Model E-Series jest jednym z najdłużej produkowanych samochodów w historii amerykańskiego producenta samochodów. Ford E-Series […]

06/19/2023
Czas czytania: 5 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda E-Series (E-350, E-450) z lat: 2023.

Ford E-Series, znany również jako Ford Econoline, to linia samochodów dostawczych i vanów produkowanych przez Ford Motor Company od 1961 roku. Model E-Series jest jednym z najdłużej produkowanych samochodów w historii amerykańskiego producenta samochodów.

Ford E-Series charakteryzuje się przestronnym wnętrzem i dużą pojemnością ładunkową, co czyni go popularnym wyborem wśród przedsiębiorców, kurierów oraz osób potrzebujących dużo miejsca na przewóz towarów czy pasażerów. Dostępne są różne warianty nadwozia, takie jak furgon, przyczepa campingowa, samochód kempingowy, samochód policyjny, ambulans i wiele innych, co sprawia, że E-Series jest wszechstronnym modelem dostosowującym się do różnych zastosowań.

Ford E-Series jest znany ze swojej solidnej konstrukcji, trwałości i niezawodności. Oferuje także różne opcje silników, w tym mocne jednostki benzynowe i diesla, które zapewniają odpowiednią moc i wydajność. W zależności od modelu i konfiguracji, E-Series może pomieścić od kilku do kilkunastu pasażerów lub oferować znaczną przestrzeń ładunkową.

Ponadto, Ford E-Series oferuje również różne funkcje i technologie, które poprawiają komfort, bezpieczeństwo i wydajność jazdy. W zależności od generacji i wyposażenia, mogą być dostępne takie opcje jak systemy nawigacji, klimatyzacja, systemy audio, kamery cofania, asystent parkowania i wiele innych.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

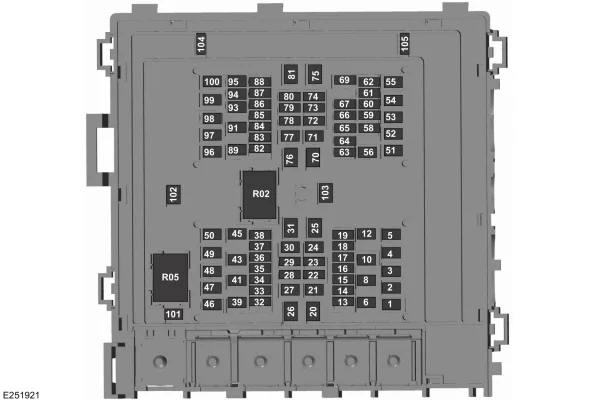

Skrzynka bezpieczników w komorze silnika

Skrzynka bezpieczników w komorze silnika znajduje się w komorze silnika. Posiada bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

Ford E-Series (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 A Klakson.
2 50 A Silnik dmuchawy.
3 Nieużywany.
4 30 A Przekaźnik rozrusznika.
5 Nieużywany.
6 20 A Przekaźnik Upfitter 4 (przekrój). Nieużywany (zapasowy) (rozebrane podwozie).
8 Nieużywany.
10 Nieużywany.
12 20 A Punkt mocy 4.
13 10 A Czujnik odchylenia (rozebrana obudowa). Nieużywany (zapasowy) (wycięty).
14 10 A Radar skierowany do przodu (przekrój). Nieużywany (zapasowy) (rozebrane podwozie).
15 Nieużywany.
16 Nieużywany.
17 10 A Zasilanie modułu sterowania zespołem napędowym run/start.
18 10 A Układ zapobiegający blokowaniu się hamulców uruchom/rozpocznij posuw.
19 Nieużywany.
20 30 A Siła wycieraczek.
21 Nieużywany.
22 10 A Moduł wycieraczek (rozebrana obudowa). Nieużywany (zapasowy) (wycięty).
23 Nieużywany.
24 40 A Moduł sterujący nadwozia – włącz zasilanie w zasilaniu 2.
25 50 A Moduł sterujący nadwozia – uruchom zasilanie w kanale 1.
26 Nieużywany.
27 20 A Łącznik ramy producenta nadwozia.
28 Nieużywany.
29 10 A Zasilanie B+ 12 V (pojazd na specjalne zamówienie).
30 30 A Elektrycznie sterowany fotel kierowcy (wycięty). Nieużywany (zapasowy) (rozebrane podwozie).
31 Nieużywany.
32 20 A Moc pojazdu 1.
33 20 A Moc pojazdu 2.
34 10 A Moc pojazdu 3.
35 20 A Moc pojazdu 4.
36 Nieużywany.
37 Nieużywany.
38 10 A Przekaźnik spryskiwacza (rozebrana obudowa). Nieużywany (zapasowy) (wycięty).
39 Nieużywany.
41 30 A Złącze sterujące hamulca przyczepy.
43 30 A Złącze tablicy rozdzielczej (rozebrana obudowa). Nieużywany (zapasowy) (wycięty).
45 Nieużywany.
46 10 A Sprzęgło klimatyzacji.
47 40 A Przekaźnik upfitter 1 (przekrój). Nieużywany (zapasowy) (rozebrane podwozie).
48 Nieużywany.
49 30 A Moduł elektroniki pompy.
50 15A Wtryskiwacze paliwa.
51 20 A Punkt mocy 1.
52 50 A Zasilanie przez cały czas (PAAT) Przygotowanie złącza Aux AC na złączu pojazdu na słupku B (przekrój). Nieużywany (zapasowy) (rozebrane podwozie).
53 30 A Światła postojowe do holowania przyczepy.
54 40 A Zasilanie R/S na złączu tablicy rozdzielczej.
55 20 A Przekaźnik Upfitter 3 (przekrój). Nieużywany (zapasowy) (rozebrane podwozie).
56 20 A Power point 2 prep złącze słupka B.
58 5 A Inteligentna ładowarka USB .
59 10 A Światła postojowe 1 (pojazd na specjalne zamówienie).
60 Nieużywany.
61 Nieużywany.
62 Nieużywany.
63 Nieużywany.
64 Nieużywany.
65 Nieużywany.
66 Nieużywany.
67 Nieużywany.
69 Nieużywany.
70 40 A falownik.
71 30 A Zawory układu przeciwblokującego.
72 10 A Włącznik i wyłącznik hamulca.
73 Nieużywany.
74 Nieużywany.
75 Nieużywany.
76 60 A Pompa układu przeciwblokującego.
77 30 A Zasilanie modułu jakości napięcia – moduł sterujący nadwozia.
78 10 A Światła stopu holowania przyczepy.
79 Nieużywany.
80 10 A Światła cofania przyczepy holowniczej.
81 Nieużywany.
82 5 A Przełącznik Upfitter (fabryczna lokalizacja zasilania zapłonu).
83 5 A Przełącznik Upfitter (opcjonalne miejsce do zasilania przez cały czas).
84 Nieużywany.
85 Nieużywany.
86 Nieużywany.
87 Nieużywany.
88 Nieużywany.
89 Nieużywany.
91 40 A Cały czas gorące (HAAT) /B+PWR na łączniku słupka B (przekrój). Zasilanie z akumulatora na złączu tablicy rozdzielczej (rozebrana obudowa).
93 10 A Światła postojowe 3 (pojazd na specjalne zamówienie).
94 10 A Światła postojowe 2 (pojazd na specjalne zamówienie).
95 20 A Przekaźnik świateł stopu.
96 Nieużywany.
97 50 A Zasilanie akumulatora do złączy silnika, słupka B i tablicy rozdzielczej pojazdu.
98 30 A Ładowanie akumulatora holowania przyczepy.
99 40 A Przekaźnik Upfitter 2 (przekrój). Nieużywany (zapasowy) (rozebrane podwozie).
100 Nieużywany.
101 Nieużywany.
102 Nieużywany.
103 Nieużywany.
104 Nieużywany.
105 15A Moc prawego i lewego światła stopu holowania przyczepy oraz przekaźnika kierunkowskazów.
Zobacz także:  Ford F-650, F-750 (2004-2010) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się po lewej stronie pedału hamulca i jest zamontowany na lewym dolnym panelu pod maską. Zdejmij pokrywę panelu bezpieczników, aby uzyskać dostęp do bezpieczników.

Ford E-Series (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany.
2 10 A Przełącznik blokady lewych przednich i prawych przednich drzwi (przekrój). Falownik (przekrój). Złącze (rozebrana obudowa).
3 7,5 A Przełącznik zasilania lusterek (przekrój).
Nieużywany (rozebrana obudowa).
4 20 A Nie używany (zapas).
5 20 A Nie używany (zapas).
6 10 A Nie używany (zapas).
7 10 A Nie używany (zapas).
8 5 A Nie używany (zapas).
9 5 A Nie używany (zapas).
10 Nieużywany.
11 Nieużywany.
12 7,5 A Inteligentne złącze łącza danych.
13 7,5 A Grupa. Moduł sterujący kolumny kierownicy.
14 15A Nie używany (zapas).
15 15A Nie używany (zapas).
16 Nieużywany.
17 7,5 A Nieużywany.
18 7,5 A Zasilanie R/S dla przedniego siłownika mieszania/przełącznika trybu klimatyzacji (przekrój). Zasilanie R/S do rozebrania złącza obudowy (rozebrana obudowa).
19 5 A Moduł radiowy i jednostka sterująca telematyki. Jednostka sterująca telematyki.
20 5 A Stacyjka.
21 5 A Nieużywany.
22 5 A Złącze słupka B producenta nadwozia (wycięte).
5 A Nieużywany (rozebrana obudowa).
23 30 A Nie używany (zapas).
24 30 A Nie używany (zapas).
25 20 A Nie używany (zapas).
26 30 A Nie używany (zapas).
27 30 A Nie używany (zapas).
28 30 A Nie używany (zapas).
29 15A Moduł interfejsu Upfitter (przekrój).
Nieużywany (rozebrana obudowa).
30 5 A Nie używany (zapas).
31 10 A Inteligentne złącze łącza danych.
32 20 A Radio (przekrój).
33 Nieużywany.
34 30 A Nie używany (zapas).
35 5 A Przełącznik holowania.
36 15A Lusterko wsteczne (przekrój). Odjazd z pasa, kamery (przekrój).
Nieużywany (rozebrana obudowa).
37 20 A Nie używany (zapas).
38 30 A Przełączniki i silniki szyb elektrycznych (przekrój).
Nieużywany (rozebrana obudowa).
