Ford C-MAX II (2011-2014) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda C-MAX II z lat: 2011, 2012, 2013, 2014. Ford C-MAX II to druga generacja kompaktowego minivana wprowadzona na rynek w 2010 roku. Jest to model oparty na platformie Forda Focusa, oferujący przestronne wnętrze, nowoczesne technologie i dynamiczny design. Pod względem stylistycznym, Ford […]

06/17/2023
Czas czytania: 5 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda C-MAX II z lat: 2011, 2012, 2013, 2014.

Ford C-MAX II to druga generacja kompaktowego minivana wprowadzona na rynek w 2010 roku. Jest to model oparty na platformie Forda Focusa, oferujący przestronne wnętrze, nowoczesne technologie i dynamiczny design.

Pod względem stylistycznym, Ford C-MAX II prezentuje się nowocześnie i atrakcyjnie. Charakteryzuje go dynamiczna linia nadwozia, wyraziste przetłoczenia i agresywnie stylizowane reflektory. Dzięki tym elementom, samochód emanuje pewnością siebie i sportowym charakterem.

Wnętrze Forda C-MAX II oferuje wysoką jakość wykończenia i ergonomiczne rozwiązania. Kabina została zaprojektowana z myślą o wygodzie pasażerów i kierowcy. Przestronne siedzenia, regulowane w wielu płaszczyznach, zapewniają komfort nawet podczas długich podróży. Duże okna i panoramiczny dach dodatkowo optymalizują oświetlenie wnętrza.

Ford C-MAX II oferuje również zaawansowane technologie. W zależności od wersji wyposażenia, można znaleźć takie funkcje jak system multimedialny z dotykowym ekranem, system nawigacji, systemy wspomagające jazdę (takie jak system monitorowania martwego pola, asystent pasa ruchu, automatyczny tempomat), a także systemy bezpieczeństwa (takie jak system kontroli trakcji, system kontroli stabilności, multiple poduszki powietrzne).

Ford C-MAX II oferuje różne warianty silników, w tym zarówno benzynowe, diesla, jak i hybrydowe. Silniki te zapewniają odpowiednią moc i elastyczność jazdy, a jednocześnie są oszczędne pod względem paliwowym. Samochód oferuje również różne opcje skrzyni biegów, w tym manualne i automatyczne, aby dopasować się do preferencji kierowcy.

Jazda Fordem C-MAX II cechuje się dobrą dynamiką, precyzyjnym prowadzeniem i komfortem. Dzięki odpowiednio zestrojonej zawieszeniu i układom kierowniczym, samochód oferuje pewność siebie zarówno na krętych trasach, jak i w miejskich warunkach.

Podsumowując, Ford C-MAX II to kompaktowy minivan, który łączy w sobie komfort, funkcjonalność i nowoczesne technologie. Dzięki swojemu atrakcyjnemu wyglądowi, przestronnemu wnętrzu i zaawansowanym funkcjom, jest idealnym wyborem dla rodzin poszukujących praktycznego, wszechstronnego i dynamicznego samochodu.

Zobacz także:  Ford Ranger (2023) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

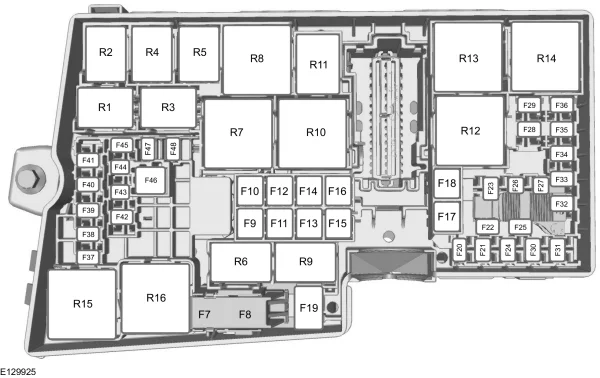

Skrzynka bezpieczników w komorze silnika

Ford C-MAX II (2011-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
7 40A Pompa układu przeciwblokującego
8 30A Zawór przeciwblokujący układu hamulcowego
9 20A Spryskiwacz reflektorów
10 40A Dmuchawa nagrzewnicy
11 30A Moduł jakości napięcia
12 30A Przekaźnik sterujący silnika
13 30A Przekaźnik rozrusznika
14 40A Podgrzewana szyba przednia (prawa strona)
15 25A Wentylator intercoolera – 1,0 l EcoBoost
16 40A Podgrzewana szyba przednia (lewa strona)
17 20A Nagrzewnica zasilana paliwem
18 20A Wycieraczki
19 5A Układ przeciwblokujący, elektroniczny moduł programu stabilności
20 15A Klakson
21 5A Przełącznik świateł hamowania
22 15A System monitorowania akumulatora
23 5A Cewki przekaźników, moduł przełącznika sterowania oświetleniem
24 20A Tylne gniazdo zasilania
25 10 A Elektryczne lusterka zewnętrzne
26 15A Moduł sterujący układu napędowego
27 15A Sprzęgło klimatyzacji
28 Nieużywany
29 25A Podgrzewana tylna szyba
30 5A Moduł sterujący układu napędowego
31 Nieużywany
32 10 A Zawór recyrkulacji spalin, zawory wirowe, podgrzewana sonda lambda spalin (zarządzanie silnikiem), przekaźnik elektronicznego modułu sterowania wentylatorem (cewka), moduł pompy wodnej – 1,0L EcoBoost
33 10 A Cewki zapłonowe
34 10 A Wtryskiwacze
35 5A Cewka przekaźnika intercoolera
35 15A Grzałka filtra (silnik wysokoprężny)
36 10 A Moduł sterujący układu napędowego
37 Nieużywany
38 15A Moduł sterujący układu napędowego, moduł sterujący skrzyni biegów
39 5A Moduł sterowania reflektorami
40 5A Elektryczne wspomaganie kierownicy
41 20A Moduł kontroli nadwozia
42 15A Wycieraczka tylnej szyby
43 15A Poziomowanie reflektorów
44 Nieużywany
45 10 A Podgrzewane dysze spryskiwaczy
46 25A Elektryczne szyby (przód)
47 7,5A Podgrzewane lusterka zewnętrzne
48 15A Parownik

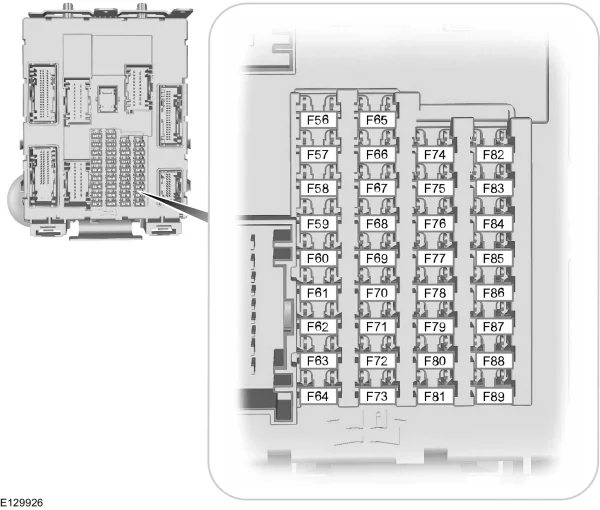

Skrzynka bezpieczników w przedziale pasażerskim

Zobacz także:  Ford Mustang I (1967-1968) - schematy bezpieczników i przekaźników

Panel bezpieczników znajduje się pod schowkiem na rękawiczki (zaciśnij zatrzaski zabezpieczające, aby zwolnić pokrywę, opuść pokrywę i pociągnij ją do siebie).

Ford C-MAX II (2011-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
56 20A Zasilanie pompy paliwa
57 Nieużywany
58 Nieużywany
59 5A Zasilanie pasywnego systemu antykradzieżowego
60 10 A Lampa wewnętrzna, zestaw przełączników drzwi kierowcy, schowek na rękawiczki
61 20A Zapalniczka, punkt zasilania w drugim rzędzie
62 5A Moduł czujnika deszczu, automatycznie ściemniające się lusterko
63 Nieużywany
64 Nieużywany
65 10 A Odblokowanie klapy tylnej
66 20A Zamek drzwi kierowcy, podwójne ryglowanie
67 7,5A Wyświetlacz informacyjny i rozrywkowy
68 15A Blokada kolumny kierownicy
69 5A Klaster instrumentów
70 20A Centralny zamek
71 10 A Klimatyzacja
72 7,5A Moduł sterujący kierownicy
73 5A lub 7,5A Alarm, diagnostyka pokładowa II
74 15A Główna wiązka świateł
75 15A Przednie światła przeciwmgielne
76 10 A Lampa cofania
77 20A Pompa spryskiwacza
78 5A Wyłącznik zapłonu lub przycisk start
79 15A Moduł sterowania głosowego, radio, system nawigacji, odtwarzacz DVD, zmieniarka CD, przycisk blokady drzwi
80 Nieużywany
81 5A Wewnętrzny czujnik ruchu, odbiornik częstotliwości radiowej, rolety przeciwsłoneczne.
82 20A Uziemienie pompy spryskiwacza
83 20A Centralny zamek uziemiający
84 20A Zamek drzwi kierowcy i podwójne uziemienie ryglujące
85 7,5A Radio, system nawigacji, wyłącznik poduszki powietrznej pasażera, wyłącznik podgrzewanych przednich siedzeń, ogrzewanie postojowe, ręczny moduł ogrzewania klimatyzacji
86 10 A System przytrzymujący
87 Nieużywany
88 Nieużywany
89 Nieużywany
Zobacz także:  Ford F-250, F-350, F-450, F-550 (2008-2010) - schematy bezpieczników i przekaźników

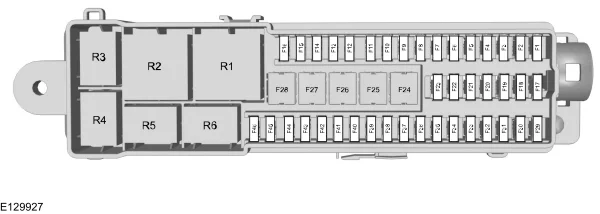

Skrzynka bezpieczników przedziału bagażowego
