W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Kuga I z lat: 2008, 2009, 2010, 2011, 2012.

Ford Kuga I to kompaktowy SUV (Sport Utility Vehicle), który został wprowadzony na rynek w 2008 roku. Jest to pierwsza generacja tego modelu, który zyskał popularność ze względu na swoje wszechstronne możliwości, przestronne wnętrze i dynamiczne osiągi.

Pod względem designu, Ford Kuga I prezentuje sportowy i nowoczesny wygląd. Charakteryzuje go agresywna sylwetka, wyraźnie zarysowane linie nadwozia i duże, wyraziste reflektory. Jego proporcje nadają mu solidny i dynamiczny wygląd, który wyróżnia się na drodze.

Wnętrze Forda Kuga I jest ergonomiczne i funkcjonalne, oferując wygodne miejsca dla kierowcy i pasażerów. Wysokiej jakości materiały i staranne wykonanie dodają mu prestiżowego charakteru. Samochód może pomieścić pięć osób, a przestronność kabiny zapewnia komfortową podróż nawet na dłuższe dystanse. Dodatkowo, Kuga I oferuje duży bagażnik, który jest wystarczająco pojemny na potrzeby codziennego użytku oraz podróży.

Ford Kuga I oferuje różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki. Dostępne są zarówno wersje z napędem przednim, jak i z napędem na cztery koła, co daje możliwość wyboru odpowiedniego układu napędowego zależnie od preferencji i potrzeb użytkownika. Silniki charakteryzują się dobrą mocą i momentem obrotowym, co przekłada się na dynamiczną jazdę i płynne przyspieszenie.

Pod względem bezpieczeństwa, Ford Kuga I jest wyposażony w wiele zaawansowanych systemów, takich jak system kontroli stabilności toru jazdy, system kontroli trakcji, system wspomagania ruszania pod górę oraz system monitorowania martwego pola. Dodatkowo, samochód oferuje również systemy wspomagające podczas parkowania, takie jak czujniki parkowania i kamera cofania.

Ford Kuga I cieszy się popularnością ze względu na swoją wszechstronność i niezawodność. Kompaktowy rozmiar samochodu sprawia, że jest on łatwy w manewrowaniu w mieście, jednocześnie oferując odpowiednią przestrzeń dla pasażerów i bagażu. Jego wydajność paliwowa jest również zadowalająca, co przekłada się na oszczędność eksploatacji.

Zobacz także:  Ford F-150 (1997-2004) - schematy bezpieczników i przekaźników

Podsumowując, Ford Kuga I to kompaktowy SUV, który oferuje dynamiczne osiągi, przestronne wnętrze i wiele zaawansowanych systemów bezpieczeństwa. Jest to idealny wybór dla osób, które poszukują samochodu o uniwersalnych możliwościach, zarówno do codziennej jazdy w mieście, jak i na dłuższe trasy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

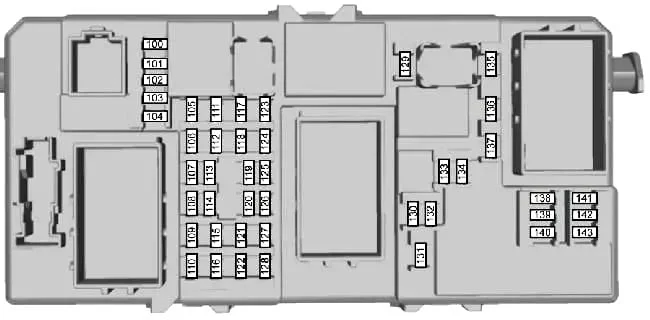

Przedział pasażerski

Znajduje się pod deską rozdzielczą po stronie pasażera, pod schowkiem.

Ford Kuga I (2008-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
100 10 Zasilanie modułów elektronicznych napięciem zapłonu
101 20 Elektrycznie regulowane siedzenie kierowcy
102 10 Sterowanie nagrzewnicą;

Odbiornik zdalnego sterowania.

103 10 Zasilanie przełącznika świateł napięciem akumulatora
104 10 Funkcja oszczędzania energii akumulatora;

Oświetlenie wnętrza.

105 25 Podgrzewana szyba tylna
106 20 Uruchamianie pojazdu bez kluczyka
107 10 Zasilanie zestawu wskaźników napięciem akumulatora;

Diagnostyka OBD.

108 7,5 Osprzęt do zestawu wskaźników (zespół audio i systemu nawigacyjnego)
109 20 Zapalniczka, tylne dodatkowe gniazdo zasilania
110 10 Zasilanie przełącznika świateł napięciem zapłonu dla włączenia świateł dziennych
111 5 Pompa paliwa (wyłącznie Diesel)
111 15 Pompa paliwa (wyłącznie benzynowe)
112 15 Zasilanie modułów systemu audio napięciem akumulatora
113 10 Światła dzienne (światła postojowe)
114 10 Zasilanie zestawu wskaźników napięciem zapłonu;

Układ unieruchamiania silnika.

115 7,5 Zasilanie przełącznika świateł napięciem zapłonu
116 20 Światła przeciwmgielne
117 7,5 Oświetlenie tablicy rejestracyjnej
118 20 Moduł lewych tylnych drzwi
119 15 Dodatkowe gniazdo zasilania w bagażniku
119 25 Dodatkowe gniazdo zasilania w bagażniku (pojazdy z modułem holowania przyczepy)
120 20 Moduł prawych tylnych drzwi
121 20 Ogrzewanie przednich siedzeń
122 10 Poduszka powietrzna
123 7,5 Ogrzewane lusterka boczne
124 7,5 Światła postojowe, światła pozycyjne, światła tylne (lewa strona)
125 7,5 Światła postojowe, światła pozycyjne, światła tylne (prawa strona)
126 20 System bezkluczykowy
127 Nie używany
128 Nie używany
129 20 Wycieraczki przedniej szyby
130 10 Moduł napędu na wszystkie koła
131 15 Wycieraczka tylnej szyby
132 15 Światła hamowania
133 25 Przekaźniki zamka centralnego, moduł drzwi pasażera
134 20 Przekaźniki zamka centralnego, moduł drzwi kierowcy
135 20 Światła do jazdy dziennej
136 15 Pompka spryskiwacza, ogrzewane dysze spryskiwaczy
137 10 Syrena alarmu zasilana przez baterię
138 10 Moduł sterowania zespołem napędowym;

Pedał przyspiesznika;

Automatyczna skrzynia biegów;

Moduł elektroniczny funkcji bezkluczykowych.

139 10 Prawe światło drogowe
140 10 Lewe światło drogowe
141 10 Światło cofania
142 15 Prawe światło mijania
143 15 Lewe światło mijania

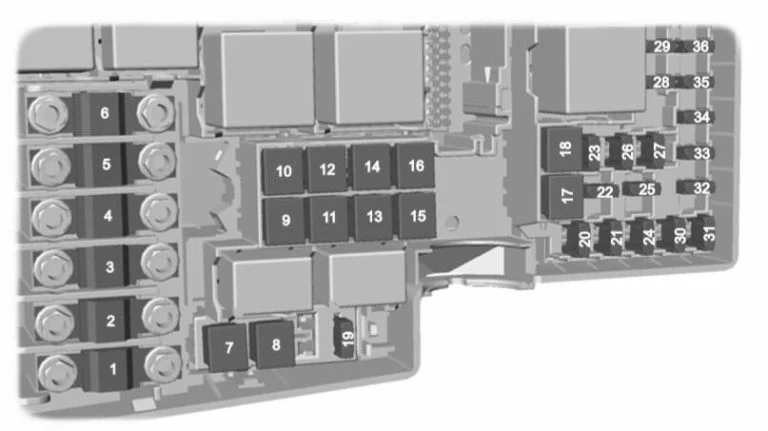

Komora silnika

Znajduje się obok akumulatora.

Ford Kuga I (2008-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Zabezpieczane obwody
1 40 Wentylator chłodzenia
2 80 Układ wspomagania kierownicy
3 60 Zasilanie skrzynki przyłączowej w przedziale pasażerskim 1
4 60 Zasilanie skrzynki przyłączowej w przedziale pasażerskim 2
5 80 Nagrzewnica PTC
6 60 Świece żarowe (wyłącznie Diesel)
7 30 Pompa układu ESP
8 20 Zawory układu ESP
9 20 Moduł sterowania zespołem napędowym
10 30 Dmuchawa układu ogrzewania, wentylacji i klimatyzacji
11 20 Włącznik zapłonu
12 40 Przekaźnik zapłonu 15l
13 20 Elektromagnes rozrusznika
14 40 Podgrzewana szyba przednia z prawej strony
15 Nieużywany
16 40 Podgrzewana szyba przednia z lewej strony
17 Nieużywany
18 30 Przetwornik mocy
19 10 Moduł układu ESP
20 15 Sygnał dźwiękowy
21 20 Dodatkowa nagrzewnica
22 10 Moduł układu wspomagania kierownicy
23 30 Spryskiwacz reflektora
24 15 Nagrzewnica paliwa (Diesel)
25 10 Zapłon, przekaźniki
26 15 Automatyczna skrzynia biegów
27 10 Sprzęgło układu klimatyzacji
28 10 Monitorowanie świec żarowych (wyłącznie Diesel)
29 10 Dwustrefowy układ ogrzewania, wentylacji i klimatyzacji
30 3 Moduł sterowania zespołem napędowym
31 10 Czujnik inteligentnego układu ładowania akumulatora
32 10 Wtryskiwacze (wyłącznie benzynowe)
33 10 Sondy lambda (wyłącznie benzynowe)
34 10 Cewki zapłonowe, zawory
35 10 Moduł sterowania zespołem napędowym, zawory;

Zawory elektromagnetyczne.

36 10 Moduł sterowania zespołem napędowym

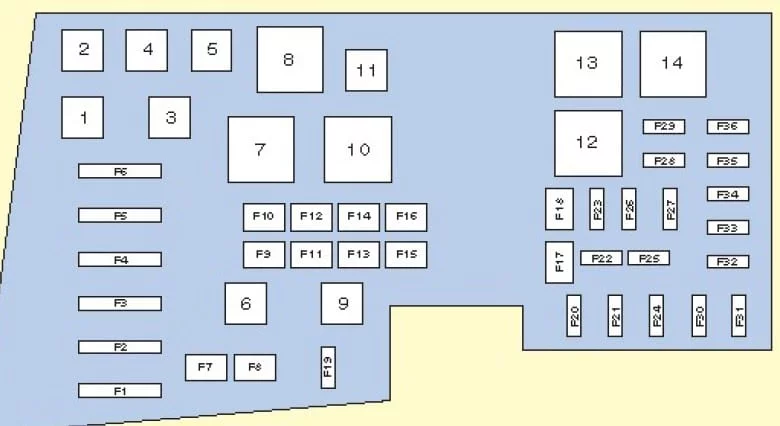

Przekaźniki

Ford Kuga I (2008-2012) - schematy bezpieczników i przekaźników

  1. Rezerwowy
  2. Przekaźnik klaksonowy
  3. Przekaźnik światła cofania
  4. Rezerwowy
  5. Przekaźnik podgrzewacza paliwa
  6. Rezerwowy
  7. Przekaźnik nagrzewnicy przedniej szyby
  8. Przekaźnik głównych obwodów zapłonowych
  9. Przekaźnik pompy spryskiwacza reflektorów
  10. Przekaźnik silnika dmuchawy nagrzewnicy
  11. Całkowicie otwarty przekaźnik położenia przepustnicy
  12. Przekaźnik świecy żarowej
  13. Przekaźnik rozrusznika
  14. Przekaźnik sterujący silnika
