Ford Mondeo III (2000-2007) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Mondeo III z lat: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007. Ford Mondeo Mk3 to trzecia generacja popularnego modelu Ford Mondeo, który został wprowadzony na rynek w 2000 roku. Ten samochód klasy średniej zdobył uznanie dzięki swojemu nowoczesnemu designowi, zaawansowanym technologiom […]

06/27/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Mondeo III z lat: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

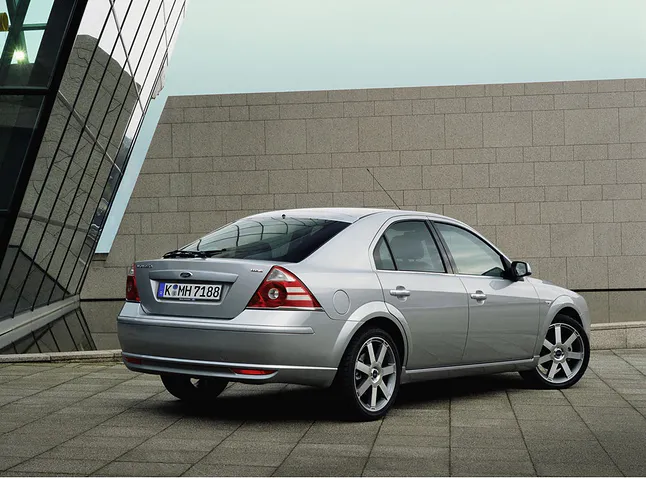

Ford Mondeo Mk3 to trzecia generacja popularnego modelu Ford Mondeo, który został wprowadzony na rynek w 2000 roku. Ten samochód klasy średniej zdobył uznanie dzięki swojemu nowoczesnemu designowi, zaawansowanym technologiom i wysokiemu poziomowi komfortu.

Pod względem stylistycznym, Ford Mondeo Mk3 wyróżniał się smukłą sylwetką, dynamicznymi liniami i atrakcyjnymi detalami. Model ten został zaprojektowany z myślą o aerodynamice, co przekładało się na osiągi i efektywność paliwową. Wnętrze samochodu oferowało przestronne siedzenia, wysokiej jakości materiały wykończeniowe i ergonomiczny układ deski rozdzielczej.

Ford Mondeo Mk3 był wyposażony w szereg zaawansowanych rozwiązań technologicznych, które podnosiły poziom bezpieczeństwa i komfortu jazdy. W zależności od wersji wyposażenia, samochód oferował systemy ABS, ESP, poduszki powietrzne, kontrolę trakcji, klimatyzację, elektrycznie sterowane szyby i lusterka, a także systemy audio i nawigacji. Wprowadzono również innowacje, takie jak adaptacyjne zawieszenie, czujniki deszczu i świateł, oraz systemy kontroli stabilności.

Ford Mondeo Mk3 był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi silnikami o różnych pojemnościach i mocach. Oferowano zarówno manualne, jak i automatyczne skrzynie biegów, co pozwalało kierowcom dostosować samochód do swoich preferencji. Dzięki dobrze wyważonemu zawieszeniu i precyzyjnemu układowi kierowniczemu, Mondeo Mk3 oferował komfortową jazdę zarówno na długich trasach, jak i w mieście.

Ford Mondeo Mk3 słynął również z przestronności i funkcjonalności. Samochód oferował wygodne miejsce zarówno dla kierowcy, jak i pasażerów, a przestronny bagażnik pozwalał na wygodne przechowywanie bagażu i innych przedmiotów.

Zobacz także:  Ford Explorer III (2000-2005) - schematy bezpieczników i przekaźników

Podsumowując, Ford Mondeo Mk3 był samochodem, który łączył w sobie nowoczesny design, zaawansowane technologie i wysoki poziom komfortu. Oferował szeroki wybór jednostek napędowych, bogate wyposażenie oraz doskonałe właściwości jezdne, co czyniło go atrakcyjnym wyborem w klasie średniej.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

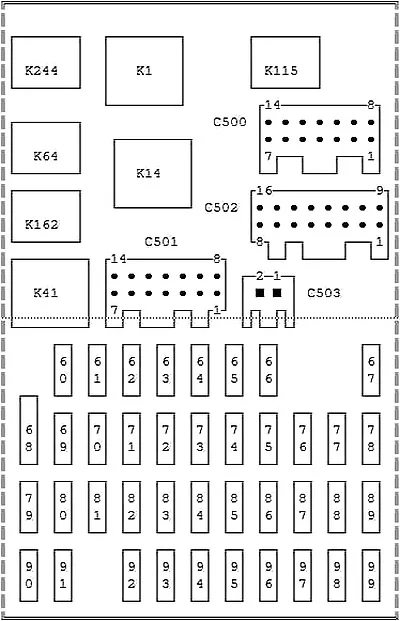

Skrzynka bezpieczników tablicy rozdzielczej

Kierownica z lewej strony:  Centralna skrzynka bezpieczników znajduje się za schowkiem pod deską rozdzielczą. Aby wyjąć schowek, otwórz go i pociągnij na zewnątrz.
Kierownica z prawej strony:  znajduje się za schowkiem na rękawiczki. Aby wyjąć schowek, otwórz go i przesuń dźwignię z tyłu w lewo. Wciśnij boki do środka i wyciągnij schowek.

Ford Mondeo III (2000-2007) - schematy bezpieczników i przekaźników

Ford Mondeo III (2000-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
60 25 Elektryczne szyby (po lewej)
61 25 Elektryczne szyby (po prawej)
62 15 Przełącznik światła
63 7,5 Światło postojowe w prawo
64 7,5 Światło postojowe w lewo
65 7,5 Ogrzewanie/Klimatyzacja
66 30 Regulacja siedziska
67 7,5 Zapłon, PATS
68 15 Zapalniczka
69 7,5 Inicjalizacja (zacisk 75)
70 15 Pomocnicze gniazdo zasilania
71 10 Systemy multimedialne
72 20 Złącze diagnostyczne, radio
73 20 Dach przesuwny
74 20 Sprzęg przyczepy
75 7,5 Regulacja lustra, zegar
76 7,5 Ogrzewanie/Klimatyzacja
77 7,5 ABS
78 7,5 Klaster instrumentów
79 Nieużywany
80 7,5 Światło cofania
81 7,5 Telematyka, klimatyzacja (czujniki poduszki powietrznej pasażera i automatyczna klimatyzacja)
82 7,5 Terminal 15
83 15 Podgrzewane siedzenia
84 20 Włącznik światła, kierunkowskaz
85 7,5 Światła drogowe lewe
86 7,5 Światła drogowe w prawo
87 Nieużywany
88 15 Światła do jazdy dziennej
89 7,5 Poduszka powietrzna
90 15 Tylna wycieraczka
91 7,5 Okna elektryczne, SSD
92 20 Sprzęg przyczepy
93 10 Światła stopu
94 20 Wycieraczki
95 7,5 System czyszczenia reflektorów
96 Nieużywany
97 7,5 Oświetlenie tablicy rejestracyjnej
98 7,5 Ogrzewanie lusterek
99 7,5 Światła wewnętrzne
10 Światła wewnętrzne
Przekaźnik
K1 Ogrzewanie tylnej szyby
K14 Silnik dmuchawy nagrzewnicy
K41 Zapłon
K64 Wycieraczki przedniej szyby (cześć)
K115 Przekaźnik oszczędzania baterii
K162 Wycieraczki
K244 Belka

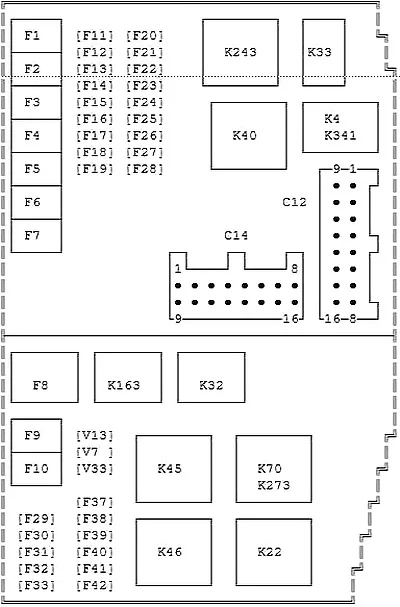

Skrzynka bezpieczników w komorze silnika

Aby sprawdzić lub wymienić bezpiecznik, najpierw zdejmij pokrywę baterii. Następnie zdejmij pokrywę skrzynki bezpieczników, zwalniając zaczep i podnosząc.

Ford Mondeo III (2000-2007) - schematy bezpieczników i przekaźników

Ford Mondeo III (2000-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 ABS
2 50 Przekaźnik zapłonu
3 60 Olej napędowy: nagrzewnica pomocnicza
4 30 Ogrzewanie tylnej szyby
5 20 Przekaźnik zapłonu
6 40 Silnik dmuchawy nagrzewnicy
7 50 Skrzynka bezpieczników w przedziale pasażerskim
8 60 Wentylator chłodzący silnik, podgrzewanie wstępne
9 20 Moduł sterujący silnika
10 40 Wentylator chłodzący silnik
11 30 Podgrzewana przednia szyba
12 Nieużywany
13 30 Podgrzewana przednia szyba
14 Nieużywany
15 3 Podgrzewana przednia szyba
16 7,5 Światło mijania lewe
20 Ksenon: Światła mijania lewe
17 10 Automatyczna skrzynia
18 7,5 Światło mijania w prawo
20 Xenon: Światła mijania w prawo
19 Nieużywany
20 20 ABS
21 15 Światła postojowe
22 20 System czyszczenia reflektorów
23 7,5 ST: Echosonda z kopią zapasową
20 Olej napędowy: nagrzewnica pomocnicza
24 20 Centralny zamek (GEM)
25 15 Zagrożenie, kierunkowskaz (GEM)
26 20 Klakson
27 15 Pompa paliwowa
28 20 Stacyjka
29 30 Rozrusznik
30 7,5 Generator
31 7,5 Klimatyzacja
32 3 Pamięć PCM/TCM
33 7,5 Moduł sterujący silnika
37 15 Czujnik HEGO
38 Nieużywany
39 Nieużywany
40 7,5 Zawory sterujące silnika, czujnik prędkości pojazdu
41 7,5 Moduł sterujący silnika
42 10 Benzyna: moduł sterujący silnika
15 Diesel: moduł sterujący silnika
Przekaźnik
K4 Pompa paliwowa
K22 Rozrusznik
K32 Klimatyzacja
K33 Klakson
K40 Podgrzewana przednia szyba
K45 Wentylator chłodzący silnik
K46 Wentylator chłodzący silnik (wysoka prędkość)
K70 Ogrzewanie wstępne (Diesel)
K163 Moduł sterujący silnika (PCM)
K243 Światła mijania
K273 Światło cofania
K341 Pompa (TDDI 115 KM)
Dioda
R1 Dioda sprężarki
R2 Moduł sterujący silnika
R3 Wentylator chłodzący silnik
