W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Caravan III z lat: 1996, 1997, 1998, 1999, 2000.
Dodge Caravan III, produkowany w latach 1996-2000, to kontynuacja popularnego minivana Dodge Caravan. Jest to ważny okres w historii tego modelu, który przeszedł pewne modyfikacje i ulepszenia w porównaniu do wcześniejszych wersji. Oto kilka kluczowych informacji na temat Dodge Caravan III z lat 1996-2000:

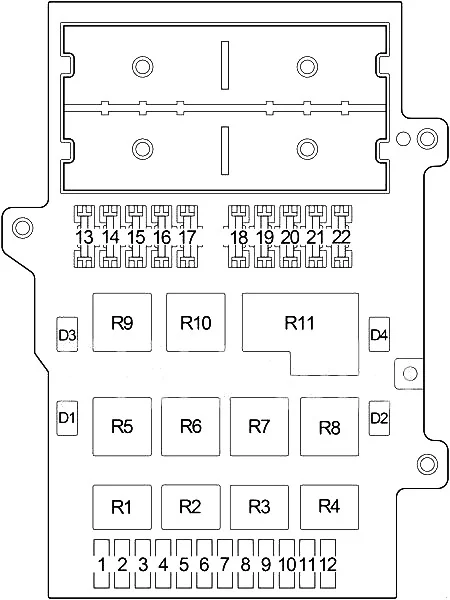

Schemat skrzynki bezpieczników w przedziale pasażerskim
Blok bezpieczników znajduje się pod tablicą rozdzielczą po stronie kierowcy.
Numer | Ampery [A] | Opis |
---|---|---|
1 | 10 | Moduł kontroli nadwozia |
2 | 10 | Zestaw wskaźników, moduł sterowania nadwozia, moduł sterowania skrzynią biegów, elektromagnes blokady zmiany biegów hamulca |
3 | 15 | 1998-2000: Prawa przednia lampa postojowa/kierunkowskaz (przyczepa), prawa tylna lampa zespolona, złącze do holowania przyczepy, bezpiecznik (przedział pasażerski): „1” |
20 | 1996-1997: Sterowanie nagrzewnicą klimatyzacji, centrum wiadomości, moduł sterowania nadwozia, silnik wycieraczki tylnej | |
4 | 15 | 1998-2000: Lewa/prawa lampa przeciwmgielna |
15 | 1996-1997: Prawa przednia lampa postojowa/kierunkowskaz, zespół prawej tylnej lampy | |
5 | 15 | 1998-2000: Moduł spryskiwacza (eksport), przełącznik reflektorów (eksport), lewa przednia lampa postojowa/kierunkowskaz (przyczepa), lampa rejestracyjna, lewa tylna lampa zespolona |
15 | 1996-1997: Lewa/prawa lampa przeciwmgielna | |
6 | 20 | 1998-2000: Moduł sterowania nadwozia, sterowanie nagrzewnicą klimatyzacji, centrum wiadomości, automatyczne lusterko dzienne/nocne, kompas / minikomputer pokładowy, silnik tylnej wycieraczki |
15 | 1996-1997: Lewa przednia lampa postojowa/kierunkowskaz, zespół lewej tylnej lampy, przełącznik reflektorów, lampa rejestracyjna | |
7 | 10 | Podgrzewane lusterko, lusterko zasilania kierowcy, lusterko zasilania pasażera |
8 | 10 | Radio |
Premium: radio, przekaźnik głośnikowy (radio z dławikiem) | ||
9 | 15 | 1998-1999: Elektryczny odmrażacz do wycieraczek |
10 | 2000: Elektryczny odmrażacz do wycieraczek | |
10 | 10 | 1998-2000: Przekaźnik rozrusznika, moduł sterowania skrzynią biegów, przełącznik blokady sprzęgła (ręczna skrzynia biegów) |
10 | 1996-1997: ABS | |
11 | 20 | Sterowanie nagrzewnicą tylnego układu klimatyzacji |
12 | 10 | Przełącznik podgrzewanego siedzenia kierowcy/pasażera , kombinowany moduł migacza/DRL, ABS, przekaźnik silnika dmuchawy przedniej, przekaźnik odmgławiacza tylnej szyby (sterowanie nagrzewnicą klimatyzacji), lampa tylna (przełącznik lamp cofania (ręczna skrzynia biegów), czujnik zasięgu skrzyni biegów ( Automatyczna skrzynia biegów – ETX), przełącznik położenia postojowego/neutralnego (automatyczna skrzynia biegów – ATX)), automatyczne lusterko dzienne/nocne |
13 | 9 | Benzyna: przekaźnik pompy paliwa, moduł sterowania zespołem napędowym, moduł immobilizera kluczyka Sentry (eksport), pompa wykrywania nieszczelności EVAP, przekaźnik sprzęgła sprężarki klimatyzacji, elektromagnes sprzęgła przemiennika momentu obrotowego (ATX), elektromagnes EGR, bezpiecznik (przedział silnika): „2” ( 1996-1999), „13” (2000)) |
9 | Olej napędowy: przekaźnik podgrzewacza paliwa, moduł sterujący silnika, przekaźnik sprzęgła sprężarki klimatyzacji, czujnik prędkości pojazdu, moduł immobilizera kluczyka Sentry (eksport), bezpiecznik (komora silnika): „2” (1996-1999), „13” (2000)) | |
14 | 3 | 1996-1997: Silnik zamka lewych przednich drzwi |
15 | 9 | 1998-2000: Przekaźnik odblokowywania drzwi kierowcy, przekaźnik odblokowywania drzwi, przekaźnik zamka drzwi, moduł spryskiwacza (eksport) |
4 | 1996-1997: Silnik zamka tylnej klapy, lewy tylny styk drzwi przesuwnych | |
16 | 6 | 1996-1997: Silnik zamka prawych przednich drzwi, prawy tylny styk drzwi przesuwnych |
17 | 4 | 1996-1997: Silnik zamka lewych drzwi przednich, silnik zamka prawych drzwi przednich |
18 | 6 | 1996-1997: Silnik zamka tylnej klapy, lewy tylny styk drzwi przesuwnych, prawy tylny styk drzwi przesuwnych |
19 | 9 | 1998-2000: Przekaźnik zapalniczki/akcesoriów, moduł spryskiwacza (eksport), silnik spryskiwacza przedniego, silnik spryskiwacza tylnego, przełącznik wycieraczki przedniej |
6 | 1996-1997: Silnik przedniej spryskiwacza, silnik tylnej spryskiwacza | |
20 | 9 | 1998-2000: Przełącznik szyb kierowcy/pasażera |
9 | 1996-1997: Przełącznik szyb kierowcy | |
21 | 9 | 1998-2000: Przełącznik szyb kierowcy |
6 | 1996-1997: Przełącznik szyb kierowcy/pasażera | |
22 | 3 | 1996-1997: Przekaźnik rozrusznika, moduł sterujący skrzyni biegów, przełącznik blokady sprzęgła (ręczna skrzynia biegów) |
R1 | Odmgławiacz tylnej szyby | |
R2 | Głośnik | |
R3 | Światło przeciwmgielne | |
R4 | Lampa dzięki uprzejmości | |
R5 | Odblokowanie drzwi kierowcy | |
R6 | Moduł spryskiwacza | |
R7 | Mocne lusterko składane | |
R8 | Rozłożenie lusterka mocy | |
R9 | Odblokowanie drzwi | |
R10 | Zamek od drzwi | |
R11 | Kombinowany moduł Flasher/DRL |
Skrzynka bezpieczników w komorze silnika

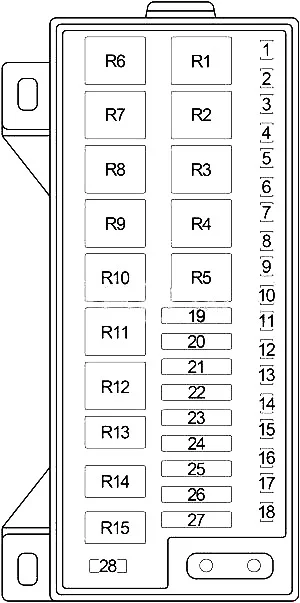

Schemat 1996-1999
Numer | Ampery [A] | Opis |
---|---|---|
1 | 10 | Moduł sterowania poduszką powietrzną |
2 | 10 | Moduł sterowania poduszką powietrzną |
3 | – | – |
4 | 10 | Dodge, Plymouth, Export: lewy reflektor (światła drogowe) |
Chrysler: lewy wysoki reflektor | ||
5 | 10 | Dodge, Plymouth, Export: prawy reflektor (światła drogowe), centrum wiadomości |
Chrysler: prawy wysoki reflektor, centrum wiadomości | ||
6 | 15 | Dodge, Plymouth: lewy reflektor (światła mijania), lewa/prawa lampa przeciwmgielna, przełącznik reflektorów |
Chrysler: lewy niski reflektor, przekaźnik świateł przeciwmgielnych | ||
Eksport: lewy reflektor (światła mijania) | ||
7 | 15 | Dodge, Plymouth: Prawy reflektor (światła mijania) |
Chrysler: prawy reflektor świateł mijania | ||
Eksport: prawy reflektor, przełącznik reflektorów, lewy/prawy silnik do poziomowania reflektorów | ||
8 | 20 | Przekaźnik zapalniczki/akcesoriów (przednia zapalniczka/gniazdko zasilania, tylna zapalniczka/gniazdko zasilania) |
9 | 20 | Przekaźnik klaksonowy |
10 | 20 | Kombinowany moduł Flasher/DRL – światła do jazdy dziennej |
11 | 15 | Przekaźnik sprzęgła sprężarki klimatyzatora |
12 | 25 | ABS |
13 | 20 | Wyłącznik lampy stopu |
14 | – | – |
15 | 20 | Benzyna: moduł sterowania skrzynią biegów, przekaźnik sterowania skrzynią biegów |
16 | 20 | Benzyna: przekaźnik pompy paliwa, moduł sterowania zespołem napędowym, moduł zbiornika paliwa |
20 | Olej napędowy: przekaźnik podgrzewacza paliwa, podgrzewacz paliwa, podgrzewacz skrzyni korbowej | |
17 | 20 | Benzyna: Przekaźnik automatycznego wyłączania (moduł sterowania zespołem napędowym, podgrzewana sonda lambda za dołem, podgrzewana sonda lambda przed prądem, generator, cewka zapłonowa, wtryskiwacz paliwa) |
25 | Olej napędowy: przekaźnik mocy silnika wysokoprężnego (moduł sterujący układu napędowego, elektromagnes EGR, generator, moduł pompy paliwa, przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik świec żarowych, przekaźnik wentylatora chłodnicy: №1, №2, №3) | |
20 | Olej napędowy: przekaźnik mocy oleju napędowego (moduł sterowania zespołem napędowym, elektromagnes EGR, generator, moduł pompy paliwa, miernik masy gorącego powietrza, przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik świec żarowych, przekaźnik wentylatora chłodnicy: №1, №2, №3) | |
18 | 15 | Przednie lampki do czytania / przełącznik, lampka do czytania w środku, lampka tylna do czytania, lampki w osłonie przeciwsłonecznej / lusterka kosmetycznego, przełącznik lusterka zasilania, lampka w schowku na rękawiczki, moduł immobilizera kluczyka strażniczego (eksport), uniwersalny mechanizm otwierania drzwi garażowych, przekaźnik lampek grzecznościowych (przełącznik reflektorów, klucz- w lampie halo, lampie grzecznościowej, lampie tylnej klapy bagażnika, lampie kopułkowej środkowej, lampie kopułowej tylnej, lampie do czytania, przekaźnikowi rozkładania lusterka zasilania (eksport), przekaźnikowi składania lusterka zasilania (eksport) |
19 | 30 | Przekaźnik włączenia wycieraczek (moduł sterowania nadwozia, przekaźnik wysokiego/niskiego poziomu wycieraczek (przełącznik wycieraczek przednich, moduł wycieraczek)) |
20 | 40 | Olej napędowy: Przekaźnik wentylatora chłodnicy №3 |
21 | 40 | Przekaźnik dmuchawy przedniej |
22 | 40 | Przekaźnik świateł postojowych (bezpieczniki (przedział pasażerski): „1”, „3”, „4”, „5”) |
23 | 40 | Przekaźnik rozrusznika, stacyjka (bezpieczniki (przedział pasażerski): „2”, „6”, „8”, „9”, „10”, „13”, „19”, „20”, „21”) |
24 | 40 | Benzyna: Przekaźnik wentylatora chłodnicy |
Olej napędowy: Przekaźnik wentylatora chłodnicy №2 | ||
25 | 40 | ABS |
26 | 40 | Wyłącznik zapłonu, wyłącznik gniazda zasilania, bezpiecznik (przedział pasażerski): „15” |
27 | 40 | Przekaźnik odmgławiacza tylnej szyby, bezpiecznik (przedział pasażerski): „7” |
28 | 10 | Moduł pamięci foteli i lusterek, Moduł sterowania nadwozia, Klaster wskaźników, Centrum wiadomości, Moduł zdalnego otwierania pojazdu bez kluczyka, Złącze łącza danych, Radio, Stacyjka (dioda: „1”, „3”, Bezpiecznik (przedział pasażerski): „2”) |
R1 | Zapalniczka/Akcesoria | |
R2 | Wycieraczka Wysoka/Niska | |
R3 | Wycieraczka włączona | |
R4 | Światła drogowe | |
R5 | Światła mijania | |
R6 | – | |
R7 | Klakson | |
R8 | Sprzęgło sprężarki klimatyzacji | |
R9 | – | |
R10 | Silnik dmuchawy przedniej | |
R11 | Rozrusznik | |
R12 | Lampa parkowa | |
R13 | Benzyna: kontrola skrzyni biegów | |
R14 | Benzyna: pompa paliwa | |
Olej napędowy: podgrzewacz paliwa | ||
R15 | Benzyna: automatyczne wyłączanie | |
Olej napędowy: moc oleju napędowego |

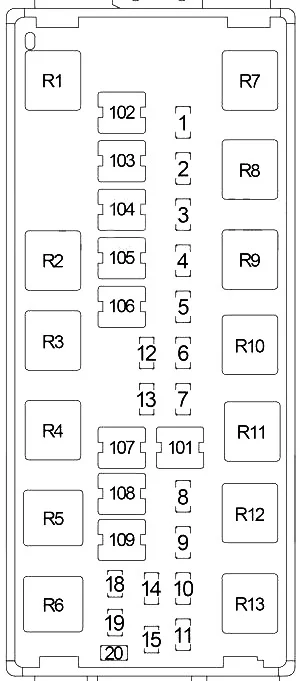

Schemat 2000
Numer | Ampery [A] | Opis |
---|---|---|
1 | 15 | Przekaźnik sprzęgła sprężarki klimatyzatora |
2 | 20 | Benzyna: moduł sterowania skrzynią biegów, przekaźnik sterowania skrzynią biegów |
3 | 20 | Benzyna: Przekaźnik automatycznego wyłączania (moduł sterowania zespołem napędowym, podgrzewana sonda lambda za dołem, podgrzewana sonda lambda przed prądem, generator, cewka zapłonowa, wtryskiwacz paliwa) |
20 | Olej napędowy: przekaźnik zasilania silnika wysokoprężnego (moduł sterujący silnika, elektromagnes EGR, generator, moduł pompy paliwa, przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik świec żarowych: №1, №2; przekaźnik wentylatora chłodnicy: №1, №2, №3) | |
4 | 20 | Zapalniczka cygarowa/przekaźnik akcesoriów |
5 | 20 | Benzyna: przekaźnik pompy paliwa, moduł sterujący układu napędowego |
20 | Olej napędowy: przekaźnik podgrzewacza paliwa | |
6 | 15 | Przednie lampki do czytania / przełącznik, lampka do czytania w środku, lampka tylna do czytania, lampki w osłonie przeciwsłonecznej / lusterka kosmetycznego, przełącznik lusterka zasilania, lampka w schowku na rękawiczki, moduł immobilizera kluczyka strażniczego (eksport), uniwersalny mechanizm otwierania drzwi garażowych, przekaźnik lampek grzecznościowych (przełącznik reflektorów, klucz- w lampie halo, lampie grzecznościowej, lampie tylnej klapy windy, lampie kopułkowej środkowej, lampie kopułowej tylnej, lampie do czytania, przekaźnikowi rozkładania lusterka zasilania (eksport), przekaźnikowi składania lusterka zasilania (eksport) |
7 | 20 | Przekaźnik klaksonowy |
8 | 20 | Chrysler: lewy reflektor świateł mijania, przekaźnik świateł przeciwmgielnych |
20 | Dodge, Plymouth, Export: lewy reflektor (światła mijania) | |
9 | 15 | Chrysler: prawy reflektor świateł mijania |
15 | Dodge, Plymouth: Prawy reflektor (światła mijania) | |
15 | Eksport: prawy reflektor, przełącznik reflektorów, lewy/prawy silnik do poziomowania reflektorów | |
10 | 25 | ABS |
11 | 20 | Wyłącznik lampy stopu |
12 | 10 | Moduł sterowania poduszką powietrzną |
13 | 10 | Moduł sterowania poduszką powietrzną |
14 | 20 | Kombinowany moduł Flasher/DRL – światła do jazdy dziennej |
15 | 10 | Moduł pamięci foteli i lusterek, Moduł sterowania nadwozia, Klaster wskaźników, Centrum wiadomości, Moduł zdalnego otwierania pojazdu bez kluczyka, Złącze łącza danych, Radio, Stacyjka (dioda: „1”, „3”, Bezpiecznik (przedział pasażerski): „2”) |
16 | – | – |
17 | – | – |
18 | 10 | Chrysler: lewe światła drogowe |
10 | Dodge, Plymouth, Export: lewy reflektor (światła drogowe) | |
19 | 10 | Chrysler : prawe światła mijania |
10 | Dodge, Plymouth: Prawy reflektor (światła drogowe) | |
10 | Eksport: prawy reflektor, przełącznik reflektorów, lewy/prawy silnik do poziomowania reflektorów | |
20 | – | – |
101 | 40 | Przekaźnik świateł postojowych (bezpieczniki (przedział pasażerski): „1”, „3”, „4”, „5”) |
102 | 40 | ABS |
103 | 40 | Wyłącznik zapłonu (bezpiecznik (przedział pasażerski): „11”, „12”), wyłącznik gniazda zasilania, bezpiecznik (przedział pasażerski): „15” |
104 | 40 | Przekaźnik rozrusznika, wyłącznik zapłonu (moduł sterowania nadwozia, bezpiecznik (przedział pasażerski): „6”, „8”, „9”, „10”, „13”, „19”, „20”, „21”) |
105 | 40 | Olej napędowy: Przekaźnik wentylatora chłodnicy №3 |
106 | 40 | Benzyna: Przekaźnik wentylatora chłodnicy |
40 | Olej napędowy: Przekaźnik wentylatora chłodnicy №2 | |
107 | 40 | Przekaźnik silnika dmuchawy przedniej |
108 | 40 | Przekaźnik odmgławiacza tylnej szyby, bezpiecznik (przedział pasażerski): „7” |
109 | 30 | Przekaźnik włączenia wycieraczek (moduł sterowania nadwozia, przekaźnik wysokiego/niskiego poziomu wycieraczek (przełącznik wycieraczek przednich, moduł wycieraczek)) |
R1 | Benzyna: kontrola skrzyni biegów | |
R2 | Rozrusznik | |
R3 | Zapalniczka/Akcesoria | |
R4 | Silnik dmuchawy przedniej | |
R5 | Wycieraczka włączona | |
R6 | Wycieraczka | |
R7 | Sprzęgło sprężarki klimatyzacji | |
R8 | Olej napędowy: moc oleju napędowego | |
Benzyna: automatyczne wyłączanie | ||
R9 | Olej napędowy: podgrzewacz paliwa | |
Benzyna: pompa paliwa | ||
R10 | Klakson | |
R11 | Lampa parkowa | |
R12 | Światła drogowe | |
R13 | Światła mijania |
