Dodge Caravan IV (2001-2007) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Caravan IV z lat: 2001, 2002, 2003, 2004, 2005, 2006, 2007. Czwarta generacja Dodge Caravan, produkowana w latach 2001-2007, kontynuowała sukces tego popularnego minivana. Jest to okres, w którym Caravan przeszedł znaczne zmiany w zakresie designu, wyposażenia i innowacji. Oto kilka kluczowych […]

09/05/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Caravan IV z lat: 2001, 2002, 2003, 2004, 2005, 2006, 2007.

Czwarta generacja Dodge Caravan, produkowana w latach 2001-2007, kontynuowała sukces tego popularnego minivana. Jest to okres, w którym Caravan przeszedł znaczne zmiany w zakresie designu, wyposażenia i innowacji. Oto kilka kluczowych informacji na temat Dodge Caravan IV z lat 2001-2007:

  1. Design: Wprowadzenie czwartej generacji Caravan oznaczało odświeżony design, który charakteryzował się bardziej zaokrąglonymi kształtami nadwozia. Samochód był dostępny w kilku wersjach nadwoziowych, w tym standardowej wersji, wydłużonej Grand Caravan oraz wersji z drzwiami przesuwnymi po obu stronach, co ułatwiało dostęp do drugiego i trzeciego rzędu siedzeń.
  2. Silniki: Czwarta generacja Caravan była dostępna z różnymi jednostkami napędowymi, w zależności od rynku. W gamie znalazły się benzynowe silniki o różnej pojemności i mocy, zapewniając klientom wybór odpowiedniego napędu.
  3. Wyposażenie i komfort: Wnętrze Dodge Caravan IV zostało starannie zaprojektowane, oferując wygodne fotele, systemy multimedialne, klimatyzację, elektrycznie sterowane szyby i lusterka, a także opcje wyposażenia, takie jak systemy multimedialne z DVD oraz skórzane tapicerki. Wersje Grand Caravan były szczególnie przestronne i dostosowane do potrzeb większych rodzin.
  4. Innowacje: W trakcie produkcji tej generacji Caravan wprowadzono wiele innowacji, w tym system Stow 'n Go, który pozwalał na składanie tylnych siedzeń w podłogę, tworząc płaską przestrzeń ładunkową. To była przełomowa funkcja, która zwiększała elastyczność użytkowania minivana.
  5. Bezpieczeństwo: Dodge Caravan IV był wyposażony w poduszki powietrzne oraz systemy ABS i ESP w celu zwiększenia bezpieczeństwa podczas jazdy.
  6. Popularność: Czwarta generacja Dodge Caravan kontynuowała popularność tego modelu na rynku minivanów. Oferowała przestronność, funkcjonalność i wygodę, co czyniło ją atrakcyjnym wyborem dla rodzin i osób potrzebujących dużo miejsca.
Zobacz także:  Dodge RAM 2500, 3500 (2019) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Dodge Challenger III (2023) - schematy bezpieczników i przekaźników

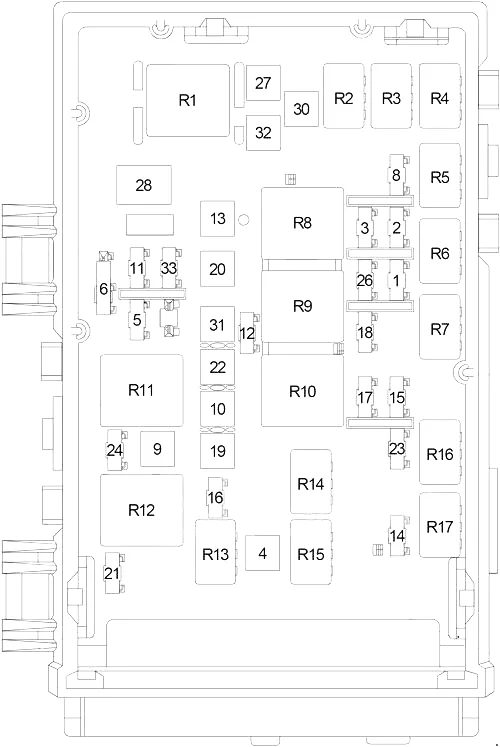

Zintegrowany moduł zasilania znajduje się w komorze silnika w pobliżu akumulatora.
To centrum zawiera bezpieczniki maxi, mini bezpieczniki i przekaźniki. Etykieta identyfikująca każdy element jest wydrukowana na wewnętrznej stronie okładki.

Dodge Caravan IV (2001-2007) - schematy bezpieczników i przekaźników

Wgłębienie Ampery [A] Opis
Maksymalny bezpiecznik:
F4 30 Amp Różowy Wycieraczki przednie
F9 40 A zielony Pompa układu przeciwblokującego (ABS)
F10 40 A zielony Dmuchawa przednia
F13 40 A zielony Elektroniczne podświetlenie (EBL)
F19 40 A zielony Zasilanie modułu sterującego nadwozia (BCM) 1
F20 30 Amp Różowy Wzmacniacz centralny
F22 30 Amp Różowy Siedzenia
F27 40 A zielony Wentylator chłodnicy
F28 40 A zielony Zasilanie okien
F30 40 A zielony Spryskiwacze reflektorów (tylko eksport)
F31 40 A zielony Drzwi przesuwne z napędem elektrycznym
F32 40 A zielony Podnoszona brama elektryczna
Minibezpiecznik:
F1 20 A żółty Światła przeciwmgielne
F2 15 A niebieski Lewe światło postojowe/tylne
F3 15 A niebieski Prawe światło postojowe/tylne
F5 20 A żółty Zapłon RDO/IP
F6 20 A żółty 12 V zapłon lub akumulator
F8 20 A żółty Vlakson
F11 20 A żółty EWD/tylna wycieraczka
F12 25 Amp Naturalny Dmuchawa tylna
F14 20 A żółty Pobór po wyłączeniu zapłonu (IOD)
F15 20 A żółty Akumulator elektronicznej automatycznej skrzyni biegów (EATX)
F 16 25 Amp Naturalny ASD
F17 20 A żółty Pompa paliwowa
F18 15 A niebieski Sprzęgło klimatyzacji
F21 25 Amp Naturalny Moduł układu przeciwblokującego (ABS)
F23 10 A czerwony Stacyjka
F24 20 A żółty Światła awaryjne
F26 20 A żółty Światło stopu
F33 15 A niebieski Spryskiwacz przód i tył
20 A żółty Zapasowy (IOD)
Przekaźnik
R1 Automatyczne wyłączenie
R2 Rozrusznik
R3 Akcesorium
R4 Zapasowy
R5 Spryskiwacz reflektorów (eksport)
R6 Lampa parkowa
R7 Klakson
R8 Przednia lampa przeciwmgielna
R9 Odmgławiacz
R10 Sprzęgło sprężarki klimatyzacji
R11 Silnik dmuchawy tylnej
R12 Pompa paliwowa
R13 Silnik dmuchawy przedniej
R14 Kontrola transmisji
R15 Zapasowy
R16 Wysokość/niska wysokość wycieraczki przedniej
R17 Wł./Wył. wycieraczki przedniej
