Dodge RAM 1500, 2500, 3500 (2002-2005) – schematy bezpieczników i przekaźników

Dodge RAM 1500, 2500, 3500 (2002-2005) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge RAM 1500, 2500, 3500 z lat: 2002, 2003, 2004, 2005.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

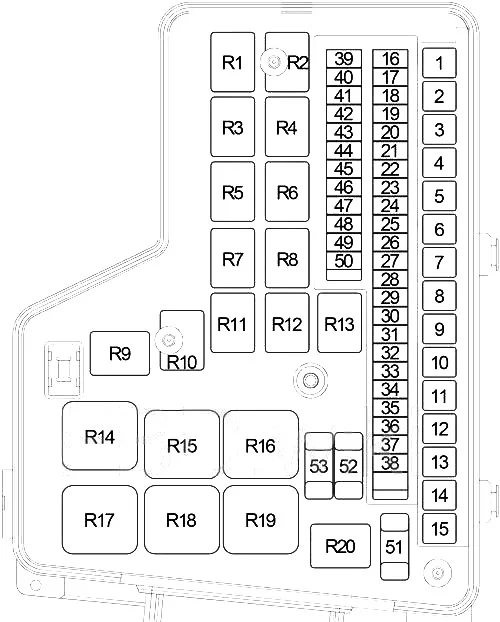

Schemat skrzynki bezpieczników w komorze silnika

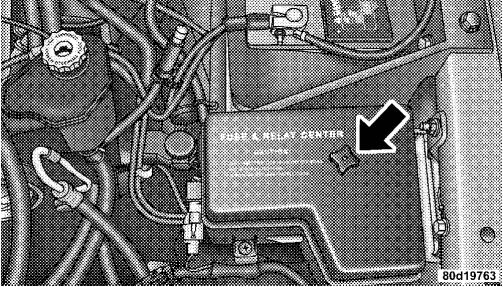

Twój pojazd jest wyposażony w bezpiecznik i środek przekaźnika znajdujące się w komorze silnika w pobliżu akumulatora. Na spodzie pokrywy znajduje się etykieta, która identyfikuje każdy element.

Dodge RAM 1500, 2500, 3500 (2002-2005) - schematy bezpieczników i przekaźników



Dodge RAM 1500, 2500, 3500 (2002-2005) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40 2002-2004: Złącze do holowania przyczepy (2002-2003), wyposażenie w hamulec elektryczny
30 2005: Zapewnienie hamulca elektrycznego
2 30 Benzyna: Przekaźnik automatycznego wyłączania
3 30 Przełącznik zapłonu (Uruchom A38 (zintegrowany moduł zasilania))
4 40 Przełącznik zapłonu (Uruchom C1 (silnik dmuchawy))
5 40 2002-2004: Przekaźnik kontroli skrzyni biegów
20 2005: Przekaźnik sterujący skrzyni biegów, elektromagnes blokady biegu wstecznego (SRT (ręczna skrzynia biegów))
6 40 Sterownik ABS (ABS (AWAL/RWAL))
7 50 Przełącznik zasilania fotela — kierowca, przełącznik zasilania fotela — pasażer, przełącznik lędźwiowy pasażera (2002-2004 — kabina standardowa)
8 30 Przekaźnik wysokiego/niskiego poziomu wycieraczek, przekaźnik włączania/wyłączania wycieraczek
9 40 Wyłącznik zapłonu (Uruchom ACC F1 (wyłącznik automatyczny (25A): Okno zasilania))
10 40 Przełącznik zapłonu (Uruchom ACC A31)
11 30 Przedni moduł sterujący
12 2002: –
30 2003-2005 (benzyna): Przekaźnik wentylatora skraplacza
40 2003-2005 (Diesel): Przekaźnik podgrzewacza paliwa
13 30 Przedni moduł sterujący
14 30 Przekaźnik silnika rozrusznika
15 50 Przekaźnik lampy postojowej
16 10 Przekaźnik sprzęgła sprężarki klimatyzatora
17 15 2002-2004: Lampa i przełącznik schowka na rękawiczki (2002-2003), moduł drzwi kierowcy (2002-2003 (z wyjątkiem podstawy)), kompas / minikomputer pokładowy (z wyjątkiem podstawy), lampa kopułkowa (2002-2003), mapa górna/odczyt Lampa (2002-2003 (oprócz podstawy)), centralna górna lampa stopu (2002-2003), lampa ładunkowa (2002-2003), przekaźnik pompy paliwa (2003-2004), moduł immobilizera kluczyka Sentry (2004)
20 2005 (benzyna): Przekaźnik pompy paliwa
18 15 Klaster, lampa pod maską, złącze łącza danych, radio
19 10 2002-2003: Moduł immobilizera klucza Sentry, moduł sterujący układu napędowego
20 2004-2005: Złącze holownicze przyczepy
20 25 Przełącznik zapłonu (Run-Start A21, Start A41, Off-Run-Start A51 (klaster, moduł sterowania zespołem napędowym, zintegrowany moduł mocy, przycisk rozrusznika)
21 20 Wzmacniacz dźwięku
22 20 Grupa
23 2002-2003: –
15 2004-2005: Moduł sterowania zespołem napędowym, elektroniczny moduł napowietrzny, moduł immobilizera kluczyka strażniczego
24 15 Wyłącznik lampy stopu
25 20 Gniazdo zasilania – konsola
26 25 2002-2003: Przełącznik wyboru skrzynki rozdzielczej
25 2004-2005: Przekaźnik odmgławiacza tylnej szyby
27 15 Podgrzewany przekaźnik lustrzany
28 10 Klaster, kompas / minikomputer pokładowy (z wyjątkiem podstawy), automatyczne lusterko dzienne/nocne (z wyjątkiem podstawy), przełącznik zamka drzwi — pasażer (z wyjątkiem podstawy)
29 20 Zapalniczka, tylne gniazdo zasilania (SRT)
30 2002-2004: –
30 2005 (Off Road): Przełącznik blokady sprzęgła, moduł sterujący układu napędowego
31  –
32 10 Lampka sygnalizacyjna postoju/kierunkowskazów – prawa przednia, lampa kierunkowskazów tylna/stop – prawa, lampa rejestracyjna – prawa, centralna lampa Bazel, lampa obrysowa, lampa błotnika
33 20 Złącze przyczepy do holowania, złącze przyczepy do holowania Add On (Heavy Duty)
34 10 Lampa kierunkowskazu postojowego – lewa przód, kierunkowskaz tylny/stop – lewa, lampa rejestracyjna – lewa (+prawa), lampa słupka tylnej klapy, lampa błotnika
35 10 Sterownik przeciwblokujący (ABS)
36 10 Sterowanie ogrzewaniem i klimatyzacją, napęd wentylatora chłodnicy (Diesel (2004-2005)), zawór elektromagnetyczny Wastegate (Diesel (2005))
37  –
38 15 Czujnik zasięgu transmisji (automatyczna skrzynia biegów), zespół solenoidu skrzyni biegów/TRS, przełącznik lampy cofania (ręczna skrzynia biegów)
39 25 2002: Przekaźnik wentylatora skraplacza
2003-2004: –
20 2005 (Diesel): Przekaźnik pompy paliwa
40 15 Regulowany przekaźnik pedałowy
41 15 Przekaźnik świateł przeciwmgielnych
42 20 Gniazdo zasilania – konsola
43 25 Moduł sterujący skrzynki rozdzielczej, wzmacniacz subwoofera (SRT), moduł sterujący napędu końcowego (Off Road)
44 20 2002: Przekaźnik pompy paliwa
2003-2005 (benzyna: –
45 20 Przekaźnik klaksonowy
46 15 Przekaźnik skrętu w lewo przyczepy holowniczej
47 15 Przekaźnik skrętu w prawo przyczepy
48 20 Moduł ogrzewania fotela, przełącznik blokady okna/drzwi – kierowca (2005)
49 20 Kalifornia: Przekaźnik czujnika tlenu w strumieniu
20 2005 (SRT): Przekaźnik czujnika tlenu w strumieniu, czujnik tlenu – przedni lewy/prawy
50 10 Elektrozawór przedmuchu EVAP (2002-2003, 2005 SRT), przedni moduł sterujący (2002), moduł sterujący napędu końcowego (2005), przełącznik świateł stopu (2005 – 5,7 l), przełącznik świateł hamowania (2004), moduł immobilizera kluczyka Sentry (2004 -2005), moduł sterujący silnika (Diesel (2003-2005)), moduł sterujący układu napędowego (benzyna (2004-2005))
51 20 Lampa pod maską, złącze łącza danych, radio, klaster
52 20 2002-2004: Moduł sterowania poduszką powietrzną
15 2005: Moduł kontrolera urządzeń przytrzymujących pasażerów
53 20 2002-2004: Moduł sterujący poduszki powietrznej, przełącznik włączania/wyłączania poduszki powietrznej pasażera
15 2005: Moduł kontrolera urządzeń przytrzymujących dla pasażerów, włącznik/wyłącznik poduszki powietrznej pasażera
Przekaźnik
R1 2002-2004: Zapasowy
2005 (Diesel): Pompa paliwa
R2 2002-2003: Wentylator skraplacza
2004-2005: Zapasowy
R3 Światło przeciwmgielne
R4 Benzyna: Automatyczne wyłączanie
R5 Regulowany pedał
R6 Benzyna: pompa paliwa
R7 Sprzęgło sprężarki klimatyzacji
R8 Kontrola skrzyni biegów
R9 Zapasowy
R10 2002-2004 (Kalifornia): Czujnik tlenu w dół strumienia
2005 (SRT): Czujnik tlenu w dół strumienia
R11 Zapasowy
R12 Wycieraczka Wysoka/Niska
R13 Włączanie/wyłączanie wycieraczek
R14 Rozrusznik
R15 2002-2003: Zapasowy
2004-2005 (benzyna): Wentylator skraplacza
2004-2005 (Diesel): Podgrzewacz paliwa
2005 (SRT): Silnik dmuchawy
R16 Zapasowy
2005: Odmgławiacz tylnej szyby
R17 Lampa parkowania
R18 Zapasowy
R19 Zapasowy
R20 Podgrzewane lusterko
