Dodge Caliber (2011-2012) – schematy bezpieczników i przekaźników

Dodge Caliber (2011-2012) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Caliber z lat: 2011, 2012.

Dodge Caliber z lat 2011-2012 to kontynuacja produkcji kompaktowego samochodu produkowanego przez amerykańską firmę Dodge. To były lata, w których model ten pozostawał w ofercie marki i był dostępny na rynku. Oto kilka kluczowych informacji na temat Dodge Caliber z tych lat:

  1. Design: Dodge Caliber z tych lat utrzymywał charakterystyczny design, który wyróżniał się na tle innych kompaktowych samochodów. Miał smukłą sylwetkę typową dla hatchbacków i awangardowy przód z charakterystyczną atrapą chłodnicy. Projekt ten miał na celu przyciągnięcie uwagi młodszych klientów i wyróżnienie się na rynku.
  2. Silniki: Model Caliber z lat 2011-2012 oferował różne opcje jednostek napędowych, w zależności od wersji i wyposażenia. W gamie znajdowały się benzynowe silniki o różnej pojemności i mocy. Opcjonalnie dostępne były także silniki dieselowe, co było typowe dla europejskiego rynku.
  3. Wyposażenie i komfort: Wnętrze Dodge Caliber z tych lat było przestronne i oferowało różne poziomy wyposażenia. Samochód dostarczał komfortowe fotele, systemy multimedialne, klimatyzację, elektrycznie sterowane szyby i lusterka, a także opcjonalne udogodnienia, takie jak skórzane tapicerki i systemy audio wysokiej jakości.
  4. Bezpieczeństwo: Dodge Caliber był wyposażony w podstawowe systemy bezpieczeństwa, takie jak poduszki powietrzne i układ ABS. W niektórych wersjach dostępne były także opcje zwiększające bezpieczeństwo, takie jak systemy kontroli trakcji i stabilności.
  5. Popularność: Dodge Caliber cieszył się umiarkowaną popularnością na rynku kompaktowych samochodów. Był to samochód, który przyciągał klientów poszukujących przestronności i wszechstronności, ponieważ oferował duży bagażnik i opcję wyboru między silnikami benzynowymi a dieslami.
Zobacz także:  Dodge Durango (2021) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Zintegrowany moduł zasilania (skrzynka bezpieczników) znajduje się w komorze silnika w pobliżu zespołu filtra powietrza.
To centrum zawiera bezpieczniki kasetowe i mini bezpieczniki. Etykieta identyfikująca każdy element może być wydrukowana na wewnętrznej stronie okładki.

Zobacz także:  Dodge RAM 1500 (2019) - schematy bezpieczników i przekaźników

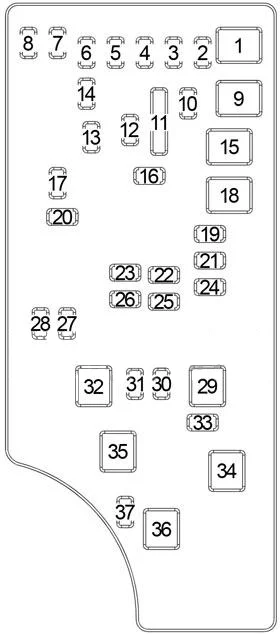

Dodge Caliber (2011-2012) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik kasetowy Minibezpiecznik Opis
1 Pusty Pusty
2 15 Amp niebieski Moduł sterowania AWD/4WD
3 10 A czerwony Przełącznik tylnego środkowego światła hamowania
4 10 A czerwony Przełącznik zapłonu;

Moduł klasyfikacji pasażerów.

5 20 A żółty Przyczepa holownicza
6 10 A czerwony Lusterko elektryczne;

Sterowanie kierownicą;

Radio satelitarne;

Telefon głośnomówiący.

7 30 A zielony Wyłączenie zapłonu
8 30 A zielony Wyłączenie zapłonu
9 40 A zielony Fotele elektryczne
10 20 A żółty Blokady zasilania;

Oświetlenie wewnętrzne.

11 15 Amp niebieski Gniazdo zasilania
12 20 A żółty Falownik 115 V AC
13 20 A żółty Zapalniczka
14 10 A czerwony Klaster instrumentów
15 40 A zielony Wentylator chłodnicy
16 15 Amp niebieski Lampa kopułkowa;

Szyberdach;

Silnik tylnej wycieraczki.

17 10 A czerwony Bezprzewodowy moduł sterowania
18 40 A zielony Przekaźnik automatycznego wyłączania
19 20 A żółty Wzmacniacze radiowe
20 15 Amp niebieski Radio
21 10 A czerwony Moduł alarmowy/syrena — jeśli jest na wyposażeniu
22 10 A czerwony Ogrzewanie, klimatyzacja/kompas
23 15 Amp niebieski Przekaźnik automatycznego wyłączania
24 15 Amp niebieski Moc szyberdachu
25 10 A czerwony Podgrzewane lustro — jeśli jest na wyposażeniu
26 15 Amp niebieski Przekaźnik automatycznego wyłączania
27 10 A czerwony Moduł sterowania poduszką powietrzną
28 10 A czerwony Moduł sterowania poduszką powietrzną/moduł klasyfikacji pasażerów
29 Gorący samochód (bez bezpiecznika)
30 20 A żółty Podgrzewane siedzenie — jeśli jest na wyposażeniu
31 10 A czerwony Spryskiwacz reflektorów — zależnie od wyposażenia
32 30 Amp Różowy Przekaźnik automatycznego wyłączania
33 10 A czerwony J1962 Conn/moduł sterowania układem napędowym
34 30 Amp Różowy Zawór przeciwblokujący hamulca
35 40 A zielony Pompa przeciwblokująca hamulca
36 30 Amp Różowy Lampa czołowa;

Sterowanie spryskiwaczem;

Inteligentne lusterko — jeśli jest na wyposażeniu.

37 25 Amp Naturalny Nagrzewnica oleju napędowego — jeśli jest na wyposażeniu

Przekaźniki

Dodge Caliber (2011-2012) - schematy bezpieczników i przekaźników

Numer
Ampery [A]
Opis
6 25 Olej napędowy: Przekaźnik ogrzewania kabiny nr 2
8 25 Olej napędowy: Przekaźnik ogrzewania kabiny nr 1
10 50 Olej napędowy: Moduł świec żarowych
Przekaźnik
R1 Wentylator chłodnicy (niski/wysoki)
R2 Wentylator chłodnicy (seria/równoległy)
R3 Wentylator chłodnicy (średni/wysoki)
