W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Dakota z lat: 2000, 2001, 2002, 2003, 2004.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

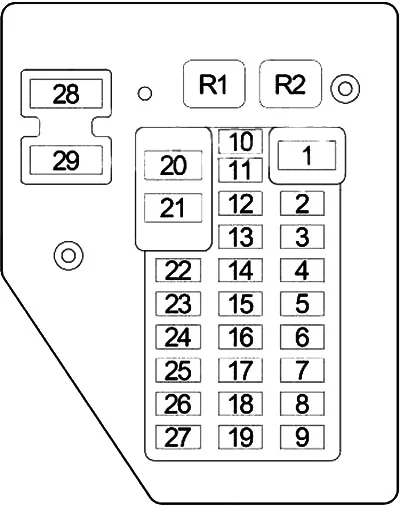

Schemat skrzynki bezpieczników tablicy rozdzielczej
Bezpieczniki znajdują się po lewej stronie deski rozdzielczej.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15 | Moduł immobilizera kluczyka strażniczego, zestaw wskaźników, lampa kopułkowa, lampa i przełącznik schowka na rękawiczki, moduł drzwi kierowcy, złącze łącza danych, konsola górna, lampa ładunkowa, radio (2000-2001), lampa konsoli środkowej (2000-2001) |
| 2 | 20 | Przekaźnik klaksonowy |
| 3 | 20 | Radio (2002-2004) |
| 4 | 20 | Przekaźnik świateł postojowych (przednia lampa postojowa/kierunkowskaz, przednia lampa obrysowa boczna, lampa licencyjna, tylna lampa sygnalizacyjna/stop/kierunkowskaz, centralny moduł czasowy, bezpiecznik (komora silnika): „T”) |
| 5 | 20 | Przedni przekaźnik wycieraczek, centralny moduł czasowy, przełącznik wielofunkcyjny, silnik wycieraczek |
| 6 | – | – |
| 7 | – | – |
| 8 | 10 | Klaster przyrządów, moduł sterujący układu napędowego, moduł sterujący skrzyni biegów |
| 9 | 5 | Klaster przyrządów, sterowanie ogrzewaniem klimatyzacji, radio, przełącznik wyboru skrzynki rozdzielczej, konsola podsufitowa, lampka zmiany biegów, zapalniczka cygarowa |
| 10 | 10 | Moduł sterujący układu napędowego, przekaźnik pompy paliwa, przekaźnik wentylatora chłodnicy, moduł immobilizera klucza Sentry |
| 11 | 10 | Przekaźnik sprzęgła sprężarki klimatyzatora, automatyczne lusterko dzienne/nocne, konsola podsufitowa, centralny moduł czasowy, przełącznik wyboru skrzynki rozdzielczej, elektromagnes EVAP/oczyszczania cyklu pracy (2000-2001) |
| 12 | 10 | Przekaźnik rozrusznika, moduł sterujący układu napędowego |
| 13 | 20 | Wzmacniacz (2002-2004) |
| 15 | Wzmacniacz (2000-2001) | |
| 14 | 10 | Klaster instrumentów |
| 15 | 10 | Lustro mocy |
| 16 | – | – |
| 17 | 15 | Zapalniczka/Gniazdo Zasilania |
| 18 | 10 | Radio |
| 19 | 10 | Migacz kombinowany |
| 20 | 10 | Moduł sterujący poduszki powietrznej, włącznik/wyłącznik poduszki powietrznej pasażera |
| 21 | 10 | Moduł sterowania poduszką powietrzną |
| 22 | – | – |
| 23 | – | – |
| 24 | 15 | Przekaźnik odmgławiacza tylnej szyby |
| 25 | 10 | Sterowanie ogrzewaniem i klimatyzacją |
| 26 | 15 | Lampa tylna, zespół solenoidu skrzyni biegów/TRS (4,7 l + automatyczna skrzynia biegów), przełącznik lampy tylnej (ręczna skrzynia biegów), przełącznik blokady zasilania drzwi pasażera, automatyczne lusterko dzienne/nocne, złącze do holowania przyczepy |
| 27 | 10 | ABS |
| 28 | 25 | Moduł drzwi kierowcy (okno zasilania) |
| 29 | – | – |
| R1 | Klakson | |
| R2 | Lampa parkowa | |

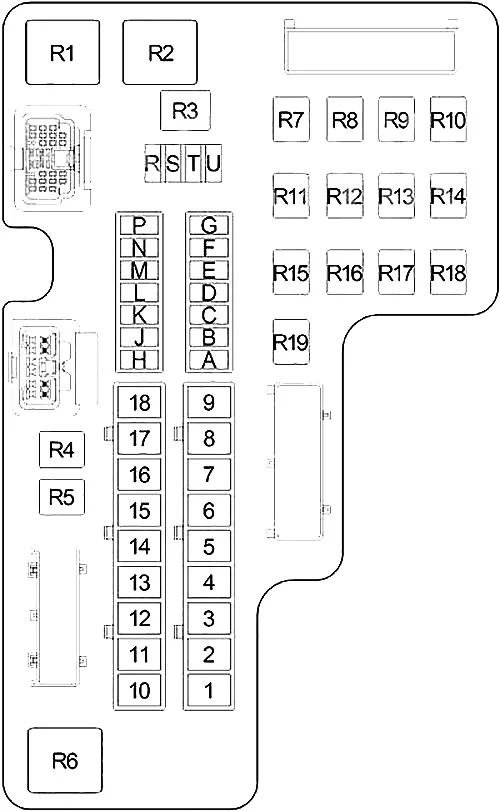

Schemat skrzynki bezpieczników w komorze silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20 | Migacz kombinowany (2002-2004) |
| 30 | Migacz kombinowany (2000-2001) | |
| 2 | 20 | Przekaźnik pompy paliwa, moduł sterujący układu napędowego |
| 3 | 20 | Centralny moduł czasowy |
| 4 | 40 | Przekaźnik odmgławiacza tylnej szyby, bezpiecznik (przedział pasażerski): „15” |
| 5 | 20 | Wyłącznik lampy stopu |
| 6 | 30 | Hamulec elektryczny (przyczepa) |
| 7 | 40 | Bezpiecznik (przedział pasażerski): „1”, „2”, „3”, „4”, „13”) |
| 8 | 40 | ABS |
| 9 | 50 | Wyłącznik zapłonu (bezpieczniki (przedział pasażerski): „21”, „24”, „25”, „26”, „27”) |
| 10 | 40 | Wyłącznik zapłonu (bezpieczniki (przedział pasażerski): „17”, „18”, „19”) |
| 11 | 30 | Przekaźnik automatycznego wyłączania (moduł sterujący układu napędowego, kondensator, cewka zapłonowa, wtryskiwacz paliwa) |
| 12 | 20 | Centralny moduł czasowy |
| 13 | 40 | Przełącznik zapłonu (silnik dmuchawy) |
| 14 | 50 | Przełącznik zasilania fotela |
| 15 | 40 | Przekaźnik wentylatora chłodnicy |
| 50 | Przekaźnik wentylatora chłodnicy | |
| 16 | 50 | Przekaźnik rozrusznika |
| 17 | 50 | Wyłącznik zapłonu (bezpieczniki (przedział pasażerski): „5”, „28”) |
| 18 | – | – |
| A | 20 | Moduł kontroli skrzynki rozdzielczej |
| B | 10 | Przekaźnik sprzęgła sprężarki klimatyzatora |
| C | 20 | Złącze holownicze przyczepy |
| D | 20 | Centralne gniazdo zasilania |
| E | 20 | Wyłącznik zapłonu (Bezpieczniki (przedział pasażerski): „8”, „10”, „11”, „12”, „14”, „20”) |
| F | 20 | Przekaźnik sterujący skrzyni biegów (czujnik zakresu skrzyni biegów (3,7 l), zespół solenoidu skrzyni biegów/przełącznika ciśnieniowego (3,7 l), zespół solenoidu skrzyni biegów/TRS (4,7 l), moduł sterowania zespołem napędowym) |
| G | – | – |
| H | 20 | Przekaźnik świateł przeciwmgielnych (światło przeciwmgielne, przełącznik reflektorów, centralny moduł czasowy) |
| J | – | – |
| K | – | – |
| L | – | – |
| M | – | – |
| N | – | – |
| P | – | – |
| R | – | – |
| S | – | – |
| T | 10 | Złącze holownicze przyczepy |
| U | 20 | Czujnik tlenu |
| R1 | Wentylator chłodnicy | |
| R2 | Automatyczne wyłączanie | |
| R3 | – | |
| R4 | – | |
| R5 | – | |
| R6 | EBL | |
| R7 | Pompa paliwowa | |
| R8 | – | |
| R9 | Sprzęgło sprężarki klimatyzacji | |
| R10 | Światło przeciwmgielne | |
| R11 | – | |
| R12 | Czujnik tlenu | |
| R13 | – | |
| R14 | Kontrola skrzyni biegów | |
| R15 | – | |
| R16 | – | |
| R17 | Rozrusznik | |
| R18 | Wycieraczka | |
| R19 | – | |
