W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Montana i Tornado z lat: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Lokalizacja skrzynki bezpieczników i przekaźników
Skrzynka bezpieczników znajduje się w komorze silnika, w pobliżu zbiornika wyrównawczego płynu chłodzącego. Zdejmij pokrywę skrzynki bezpieczników, pociągając ją z boku.

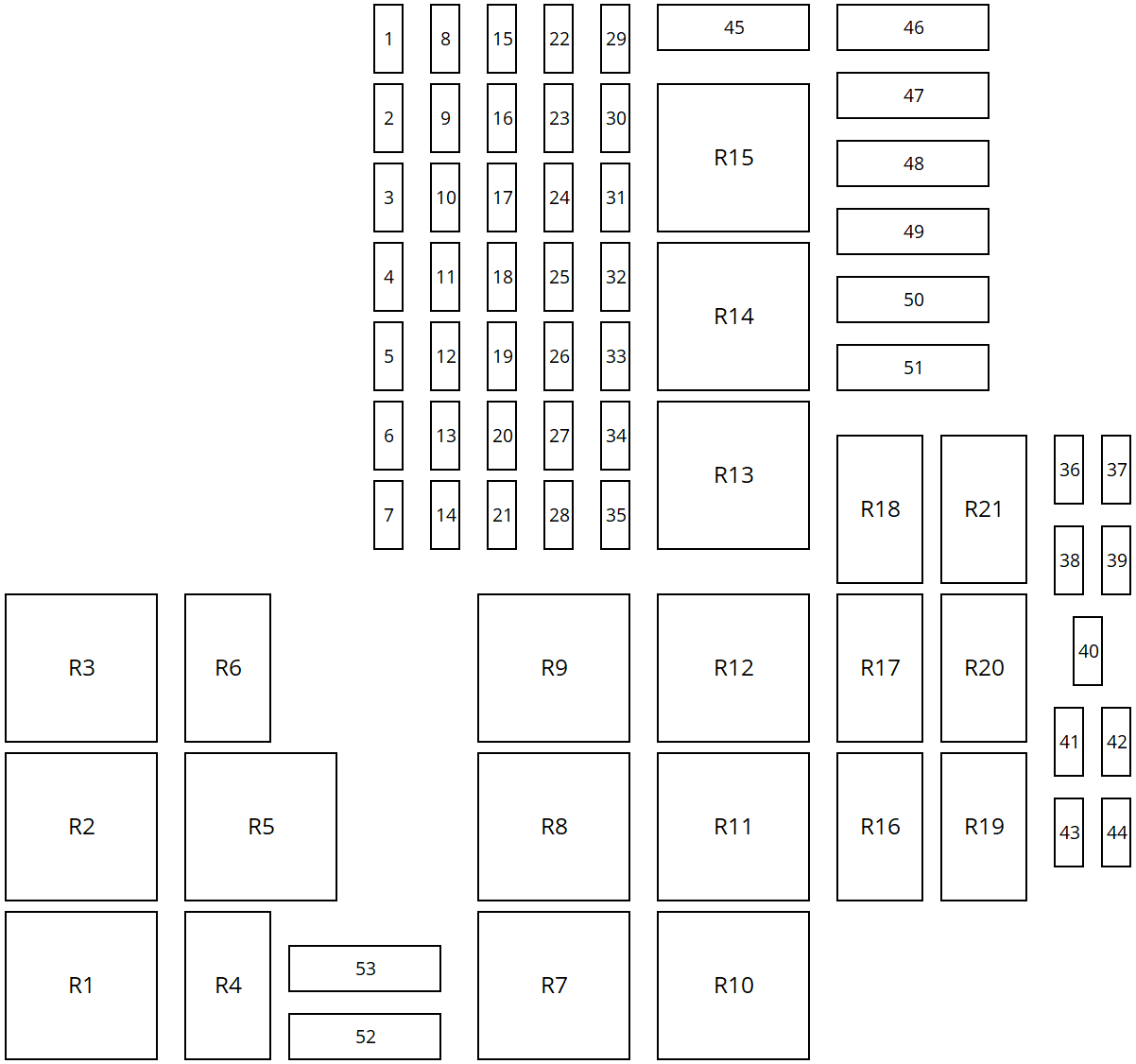

| Numer | Ampery [A] | Opis |
|---|---|---|
| 01 | 7,5 | BCM – ogólna moc |
| 02 | 7,5 | Elektroniczny moduł silnika |
| 03 | 7,5 | Tablica przyrządów, tarcza (TID), światło awaryjne, włącznik świateł, diagnostyka, moduł sterujący systemu immobilizera, przekaźniki (rozrusznik, alarm, pompa wycieraczek, klakson i kierunkowskazy) |
| 04 | 5 | elektryczne szyby |
| 05 | 20 | Elektryczne szyby (przednia lewa szyba) |
| 06 | – | Nieużywany |
| 07 | – | Nieużywany |
| 08 | 10 | BCM – wyłącznik zapłonu |
| 09 | 20 | Pompa paliwa, elektrozawór-kanister |
| 10 | 10 | Klakson |
| 11 | 15 | BCM – kierunkowskazy |
| 12 | 20 | Radio |
| 13 | 20 | Elektryczne szyby (prawe przednie okno) |
| 14 | – | Nieużywany |
| 15 | 10 | pompa spryskiwacza przedniej szyby |
| 16 | 5 | Czujnik alarmu antykradzieżowego i oświetlenie wnętrza |
| 17 | 20 | BCM – zamki do drzwi elektrycznych |
| 18 | – | Nieużywany |
| 19 | – | Nieużywany |
| 20 | 10 | Sygnalizator antywłamaniowy |
| 21 | – | Nieużywany |
| 22 | 5 | BCM – Zapłon |
| 23 | 15 | Przekaźnik pompy paliwa, ECM, czujnik obrotów, moduł cewki zapłonowej |
| 24 | 5 | Włącznik świateł, tarcza (TID), deska rozdzielcza |
| 25 | 10 | Światło hamowania |
| 26 | 10 | Gniazdo akcesoriów, lampka kontrolna cofania |
| 27 | 15 | Moduł okna elektrycznego |
| 28 | 10 | Nieużywany |
| 29 | 20 | Nieużywany |
| 30 | 20 | wycieraczka przedniej szyby |
| 31 | 15 | sprężarka klimatyzacji |
| 32 | 5 | Czujnik prędkości, układ przeciwblokujący (ABS) i poduszka powietrzna |
| 33 | – | Nieużywany |
| 34 | – | Nieużywany |
| 35 | 5 | Zewnętrzne lusterko wsteczne sterowane elektrycznie, radio |
| 36 | 10 | lewe światła drogowe |
| 37 | 10 | prawe światła drogowe |
| 38 | 5 | lewe światło tylne |
| 39 | 5 | prawe światło tylne |
| 40 | – | Nieużywany |
| 41 | 15 | przednie światło przeciwmgielne |
| 42 | – | Nieużywany |
| 43 | 10 | lewe światło mijania |
| 44 | 10 | Prawe światło mijania, włącznik światła , regulacja wysokości reflektorów |
| 45 | 30 | Moduł sterowania ogrzewaniem i klimatyzacją |
| 46 | – | Nieużywany |
| 47 | – | Nieużywany |
| 48 | 30 | Start silnika |
| 49 | – | Nieużywany |
| 50 | 40 | Układ przeciwblokujący (ABS) |
| 51 | – | Nieużywany |
| 52 | 30 | Przekaźnik dmuchawy chłodnicy |
| 53 | 40 | Przekaźnik dmuchawy chłodnicy |
| 1 | 1. prędkość wentylatora silnika | |
| 2 | Nieużywany | |
| 3 | Układ logiczny wentylatora dmuchawy silnika (pojazdy z klimatyzacją) | |
| 4 | sprężarka klimatyzacji | |
| 5 | Układ logiczny wentylatora dmuchawy silnika (pojazdy z klimatyzacją) | |
| 6 | Nieużywany | |
| 7 | Wtryskiwacze | |
| 8 | konwerter sygnału | |
| 9 | konwerter sygnału | |
| 10 | Pompa paliwa, ECM, wtryskiwacze, kanister | |
| 11 | Nieużywany | |
| 12 | Nieużywany | |
| 13 | Klimatyzator i wentylacja wewnętrzna | |
| 14 | Start silnika | |
| 15 | Włączony | |
| 16 | światła przeciwmgielne | |
| 17 | Światła przeciwmgielne | |
| 18 | Nieużywany | |
| 19 | światła mijania | |
| 20 | Nieużywany | |
| 21 | światła drogowe | |
| 22 do 27 | Nieużywany | |
Przekaźniki (moduł sterujący nadwozia)
| Numer | Opis |
|---|---|
| 28 | moduł odblokowania drzwi |
| 29 | Moduł zamka drzwi (strona kierowcy) |
| 30 | światło cofania |
| 31 | Moduł zamykania drzwi (pasażerski) |
| 32 | Zamek zatrzaskowy drzwi |
| 33 | Nieużywany |
| 3. 4 | lewy kierunkowskaz |
| 35 | Nieużywany |
| 36 | spryskiwacz przedniej szyby |
| 37 | prawy kierunkowskaz |
| 38 | Wycieraczka szyby przedniej – niska prędkość |
| 39 | Wycieraczka szyby przedniej – duża prędkość |
| 40 | Nieużywany |
| 41 | Klakson |
| 42 | Światła postojowe i oświetlenie tablicy rejestracyjnej |
| 43 | Sygnalizator antywłamaniowy |
