Chevrolet Montana i Tornado (2011-2017) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Montana i Tornado z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Wymiana bezpieczników

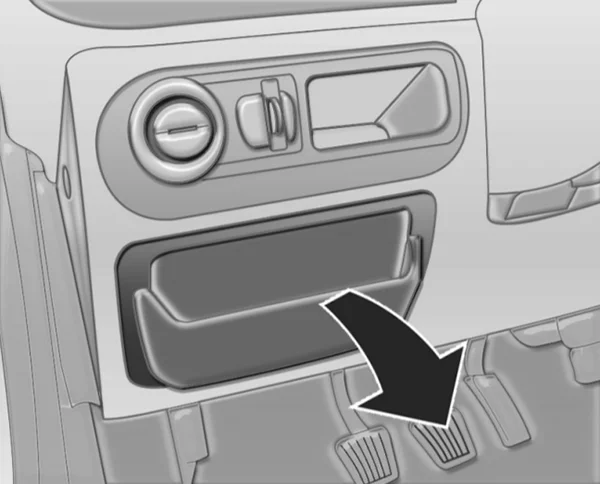

Skrzynka bezpieczników i blok przekaźników znajdują się pod deską rozdzielczą; aby uzyskać dostęp, wyciągnij sakwę, jak pokazano na ilustracji.

Chevrolet Montana i Tornado (2011-2017) - schematy bezpieczników i przekaźników

Przed wymianą bezpiecznika wyłącz odpowiedni wyłącznik. Przepalony bezpiecznik można wizualnie rozpoznać po pękniętym żarniku wewnętrznym. Bezpiecznik należy wymieniać dopiero po wykryciu przyczyny usterki (przeciążenie, zwarcie itp.) i zawsze należy używać oryginalnego bezpiecznika o jednakowej pojemności. Zaleca się, aby zawsze mieć kompletny zestaw bezpieczników dostępny u Autoryzowanego Dealera Chevroleta lub Warsztatu.

Zobacz także:  Chevrolet Sail (2010-2015) - schematy bezpieczników i przekaźników

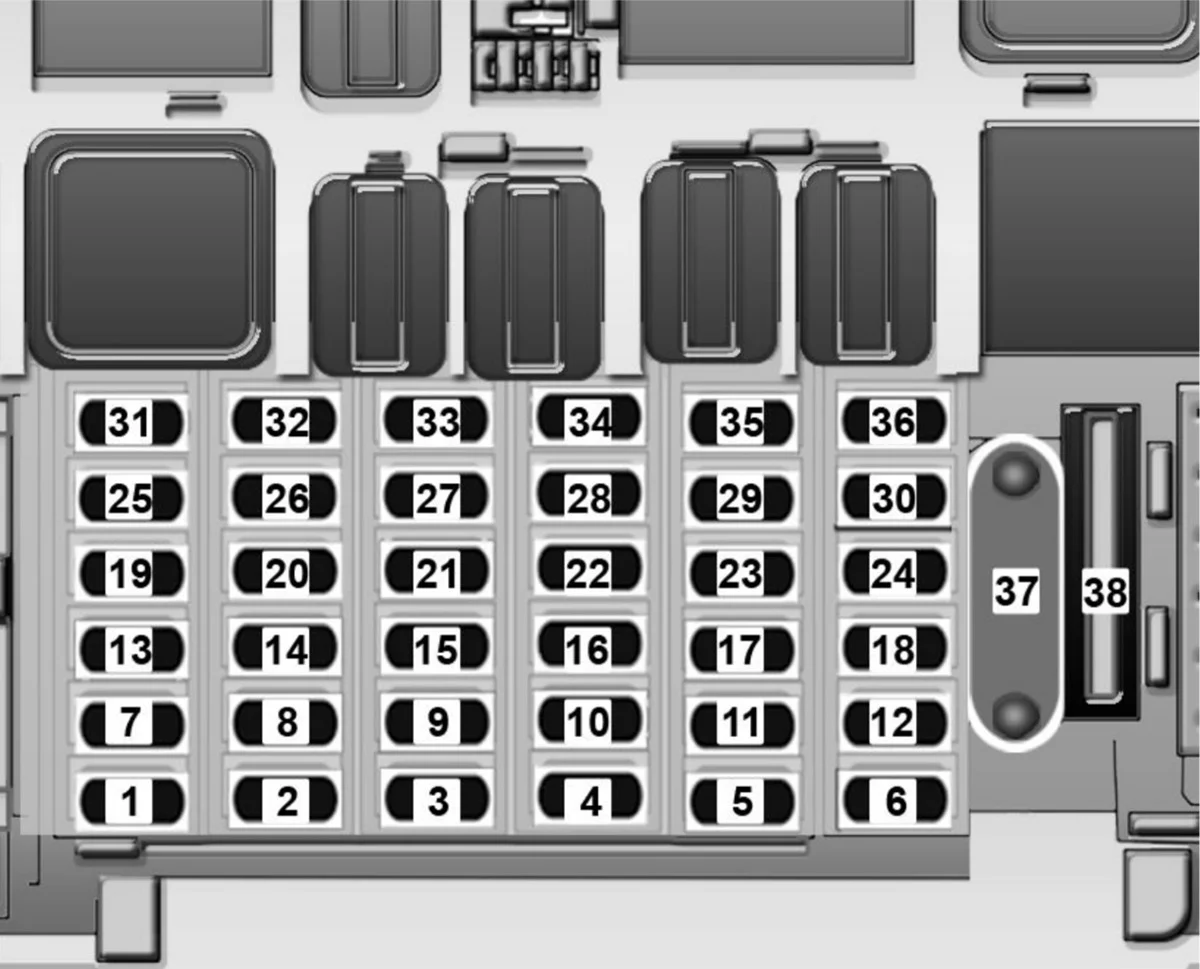

Chevrolet Montana i Tornado (2011-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 A Radio (pojazd bez centralnego zamka lub systemu antywłamaniowego)
2 10 A Deska rozdzielcza / Sterowanie oświetleniem (BCM)
3 20A Centralny zamek
System alarmowy
4 20A Zapalniczka (jeśli jest w wyposażeniu)
Gniazdo 12V
5 nieużywany
6 10 A Radio (pojazd z centralnym zamkiem i alarmem antywłamaniowym)
7 15A Klakson
8 10 A Kierunkowskazy (BCM)
9 20 A System szyb elektrycznych (prawa strona)
10 15A Światło hamowania/centralne światło hamowania
Światło cofania
Światło schowka na rękawiczki
11 nieużywany
12 5A Radio (funkcja „on/off” z zapłonem pojazdu)
13 20A Przekaźnik wtrysku (główny)
Moduł sterujący silnika / czujnik silnika / klimatyzacja
14 nieużywany
15 20A System podnośników szyb (lewa strona)
16 5A Tablica przyrządów (BCM) Moduł
ABS
Moduł sterowania ogrzewaniem, wentylacją i klimatyzacją
System podnośników szyb (wyłączniki drzwiowe)
17 15A Wysokie światło
18 5A Moduł sterujący HVAC (pojazd z centralnym zamkiem i alarmem przeciwkradzieżowym)
Czujnik ultradźwiękowy (pojazd z centralnym zamkiem i alarmem przeciwkradzieżowym)
Lampka do czytania (pojazd z centralnym zamkiem i alarmem przeciwkradzieżowym)
19 10 A Pompa zimnego startu (Flex)
20 10 A System alarmowy
21 20A Pompa paliwa
Moduł sterujący silnika
22 5A Elektryczne lusterka zewnętrzne
Wyłączenie systemu alarmowego
Centralny zamek (pilot zdalnego sterowania)Dźwiękowe ostrzeżenie o włączeniu kluczyka
23 25A Moduł hamulca ABS
24 nieużywany
25 10 A złącze diagnostyczne
26 20 A Przednie światła przeciwmgielne

Tylne światła przeciwmgielne

Oświetlenie przestrzeni ładunkowej

27 15A moduł poduszki powietrznej
28 10 A Światła mijania (lewa strona)
29 10 A Światło pozycyjne (przednie lewe)
Światło pozycyjne (tylne prawe)
Oświetlenie tablicy rejestracyjnej
30 nieużywany
31 10 A Dzięki uprzejmości ściemniacz światła/tablica przyrządów
32 5A Wyłącznik świateł awaryjnych
Moduł sterujący HVAC (pojazd bez centralnego zamka i alarmu przeciwkradzieżowego)
Klakson (pojazd z poduszką powietrzną)
33 15A Spryskiwacz wycieraczki przedniej szyby
34 10 A Światła mijania (prawa strona)
35 10 A Lampa pozycyjna (przednia prawa)
Lampa pozycyjna (tylna lewa)
Moduł sterujący ogrzewaniem, wentylacją i klimatyzacją („tryb nocny”)
36 7,5A Klimatyzacja
37 30A Moduł sterujący HVAC (pojazd z centralnym zamkiem i antywłamaniowym systemem alarmowym)
Czujnik ultradźwiękowy (pojazd z centralnym zamkiem i antywłamaniową instalacją alarmową)
Lampka do czytania (pojazd z centralnym zamkiem i antywłamaniową instalacją alarmową)
Radio (pojazd z centralnym zamkiem i antywłamaniowym systemem alarmowym) system alarmowy antykradzieżowy)
38 nieużywany

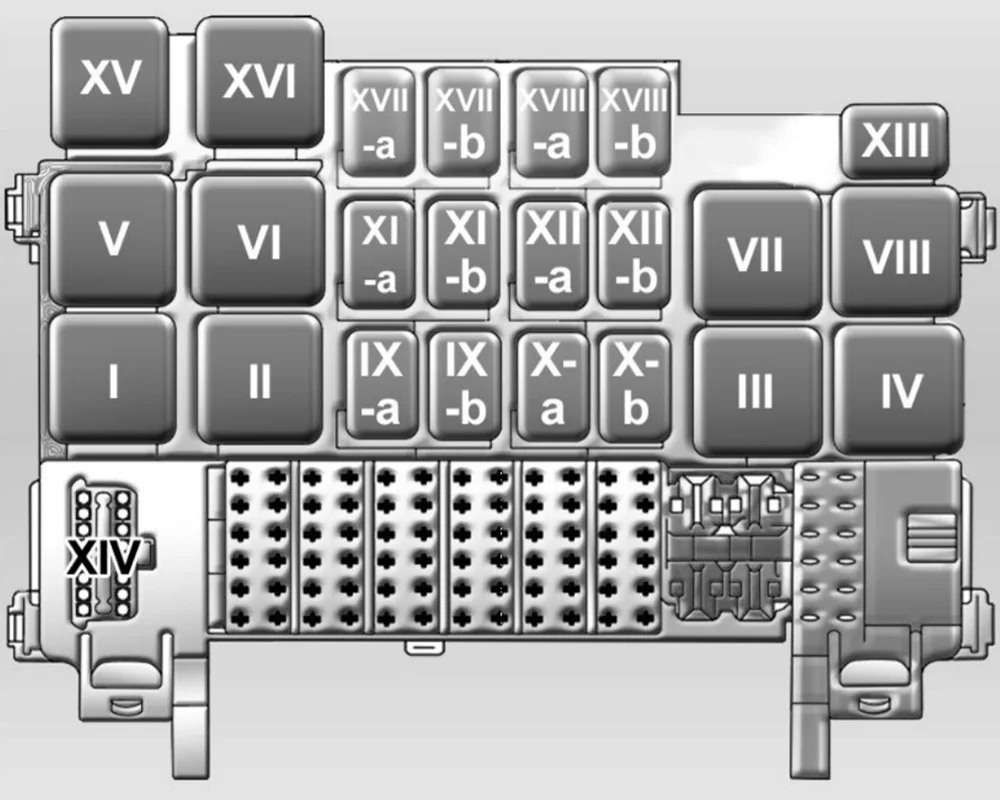

Blok przekaźników

Chevrolet Montana i Tornado (2011-2017) - schematy bezpieczników i przekaźników

Numer Kolor Opis
I Fioletowy pompa paliwowa
II Fioletowy Wtrysk (główny)
III Żółty Start silnika
IV Czarny Spryskiwacz do szyb
v nieużywany
VI Szary światła drogowe
VII nieużywany
viii zielony lub czarny wentylator chłodnicy
IX-a Czarny światła postojowe
IX-b Czarny Światło pozycyjne
IX-a Czarny zimny start (flex)
IX-b Czarny sprężarka klimatyzacji
XI-a Czarny Klakson (pojazdy z poduszką powietrzną)
XI-b Czarny oświetlenie przedziału ładunkowego
XII-a Czarny przednie światła przeciwmgielne
XII-b Czarny tylne światła przeciwmgielne
XIII Czarny wskaźnik biegu wstecznego
XIV złącze testu diagnostycznego
XV nieużywany
XVI zielony lub czarny Wentylator chłodnicy (pojazdy z klimatyzacją)
XVII-a Zielony Bezpiecznik 40A J-Case – Wentylator chłodnicy (tylko pojazd z silnikiem benzynowym)
XVII-b Zielony Bezpiecznik 40A J-Case — wewnętrzny otwór wentylacyjny
XVIII-a nieużywany
XVIII-b Zielony Bezpiecznik w obudowie J 40A – ABS
