Chevrolet Equinox (2005-2009) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Equinox z lat: 2004, 2005, 2006, 2007, 2008, 2009.   Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą […]

09/25/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Equinox z lat: 2004, 2005, 2006, 2007, 2008, 2009.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników tablicy rozdzielczej

Blok bezpieczników tablicy rozdzielczej znajduje się po stronie pasażera w konsoli środkowej, po lewej stronie schowka w pobliżu podłogi.

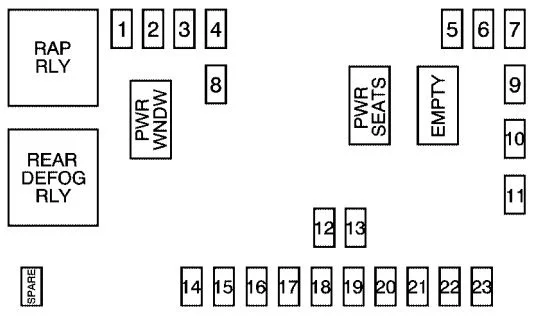

Chevrolet Equinox (2005-2009) - schematy bezpieczników i przekaźników
Numer Opis
1 Szyberdach
2 Rozrywka na tylnym siedzeniu
3 Tylna wycieraczka
4 Winda załadowcza
5 Poduszki powietrzne
6 Podgrzewane siedzenia
7 Kierowca kierunkowskaz boczny
8 Zamki drzwi
9 Automatyczny moduł wykrywania pasażerów
10 Zasilanie lusterek
11 Kierunkowskaz po stronie pasażera
12 Wzmacniacz
13 Oświetlenie kierownicy
14 Inforozrywka
15 System kontroli klimatu, zdalny siłownik funkcji
16 Odpowietrznik kanistra
17 Radio
18 Grupa
19 Stacyjka
20 Moduł kontroli nadwozia
21 OnStar®
22 Środkowa lampa stopu, ściemniacz
23 Światła wewnętrzne
Zobacz także:  Chevrolet Cruze J400 (2016-2020) - schematy bezpieczników i przekaźników



Przekaźniki Opis
RAP RLY Zachowany przekaźnik zasilania akcesoriów
TYŁ ODMAWIAJĄCY RLY Tylny przekaźnik odmgławiacza



Wyłączniki automatyczne Opis
PWR WNDW Zasilanie okna
FOTELE PWR Fotele elektryczne
FOTELE PWR Pusty



Różne Opis
PLR Ściągacz bezpieczników

Skrzynka bezpieczników w komorze silnika

Blok bezpieczników w komorze silnika znajduje się po stronie kierowcy w komorze silnika.

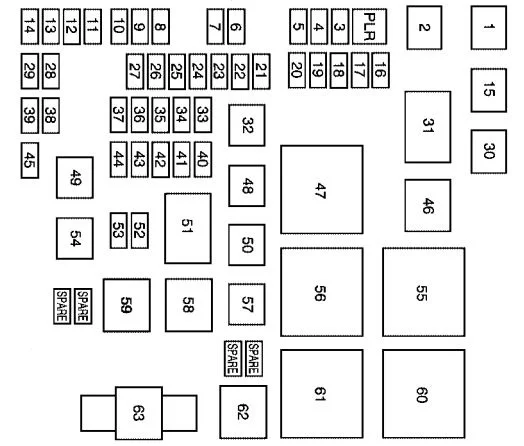

Chevrolet Equinox (2005-2009) - schematy bezpieczników i przekaźników
Numer Opis
1 Wentylator chłodzący 2
2 Wentylator chłodzący 1
3 Zasilanie pomocnicze
4 Tylne HVAC
5 Zapasowy
6 Zapasowy
7 System zapobiegania blokady kół
8 Sprzęgło klimatyzacji
9 Światła mijania po stronie kierowcy
10 Lampa do jazdy dziennej 2
11 Światła drogowe po stronie pasażera
12 Lampa postojowa po stronie pasażera
13 Klakson
14 Lampa postojowa po stronie kierowcy
15 Rozrusznik
16 Elektroniczne sterowanie przepustnicą, moduł sterujący silnika
17 Urządzenie emitujące 1
18 Nawet cewki, wtryskiwacze
19 Dziwne cewki, wtryskiwacze
20 Urządzenie emitujące 2
21 Zapasowy
22 Moduł sterujący układu napędowego, zapłon
23 Skrzynia biegów
24 Czujnik przepływu masy powietrza
25 Wyświetlacz poduszki powietrznej
26 Zapasowy
27 Światło stopu
28 Światła mijania po stronie pasażera
29 Światła drogowe po stronie kierowcy
30 Główny akumulator 3
32 Zapasowy
33 Moduł sterujący silnika, akumulator
34 Moduł sterowania skrzynią biegów, akumulator
35 Lampa parkowania przyczepy
36 Przednia wycieraczka
37 Po stronie kierowcy światło stopu przyczepy, kierunkowskaz
38 Zapasowy
39 Pompa paliwowa
40 Nieużywany
41 Napęd na wszystkie koła
42 Regulowana kontrola napięcia
43 Po stronie pasażera światło stopu przyczepy, kierunkowskaz
44 Zapasowy
45 Spryskiwacz przód, tył
48 Tylne odmgławianie
49 Silnik układu przeciwblokującego
50 Główny akumulator 2
52 Lampy do jazdy dziennej
53 Światła przeciwmgielne
54 Dmuchawa systemu klimatyzacji
57 Główny akumulator 1
63 Elektryczne wspomaganie kierownicy
Zobacz także:  Chevrolet Onix (2013-2019) - schematy bezpieczników i przekaźników



Przekaźniki Opis
31 Zapłon główny
46 Sprzęgło sprężarki klimatyzacji
47 Układ napędowy
51 Zapasowy
55 Korba
56 Wentylator 1
58 Po stronie pasażera światło stopu przyczepy, kierunkowskaz
59 Po stronie kierowcy światło stopu przyczepy, kierunkowskaz
60 Wentylator 3
61 Wentylator 2
62 Pompa paliwowa
