Chevrolet Volt (2016-2019) – schematy bezpieczników i przekaźników
Rocznik 2016-2019
Zaktualizowano 29.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Volt z lat: 2016, 2017, 2018, 2019.
Sprawdzanie oraz wymiana bezpieczników Chevrolet Volt (2016-2019)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w Chevrolet Volt (2016-2019)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

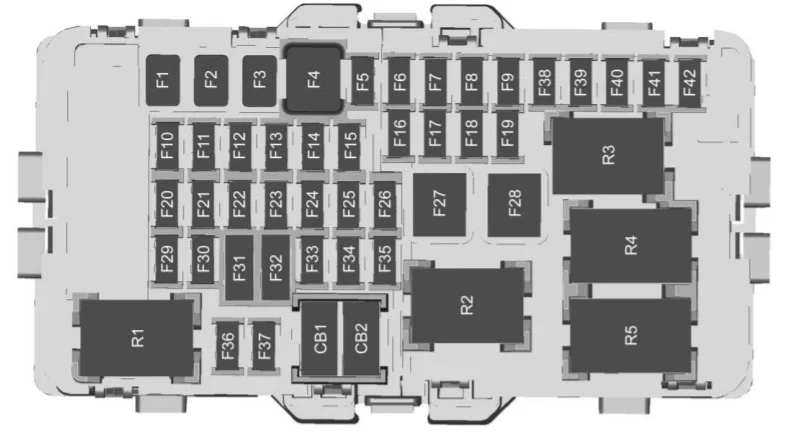

Skrzynka bezpieczników tablicy rozdzielczej Chevrolet Volt (2016-2019)
Znajduje się po stronie kierowcy na tablicy rozdzielczej, za pokrywą.
| Numer | Opis |
|---|---|
| F1 | Pusty |
| F2 | Pusty |
| F3 | Pusty |
| F4 | Dmuchawa nagrzewnicy, wentylacji i klimatyzacji |
| F5 | Moduł sterujący nadwozia 2 |
| F6 | Pusty |
| F7 | 2016-2017: Pusty 2018-2019: CGM |
| F8 | Moduł sterowania nadwozia 3 |
| F9 | Moduł pompy paliwa |
| F10 | Pusty |
| F11 | Pusty |
| F12 | Pusty |
| F13 | Pusty |
| F14 | Pusty |
| F15 | Pusty |
| F 16 | Pusty |
| F17 | Złącze łącza danych |
| F18 | Moduł sterowania nadwozia 7 |
| F19 | Grupa |
| F20 | Moduł sterowania nadwozia 1 |
| F21 | Moduł sterowania nadwozia 4 |
| F22 | Moduł sterowania nadwozia 6 |
| F23 | OnStar |
| F24 | Poduszka powietrzna |
| F25 | Wyświetlacz |
| F26 | 2016-2018: Infotainment 2019: Uniwersalna magistrala szeregowa |
| F27 | Pusty |
| F28 | Pusty |
| F29 | Konsola podwieszana |
| F30 | Radio/rozrywka |
| F31 | Sterowanie na kierownicy |
| F32 | Moduł sterowania nadwozia 8 |
| F33 | Ogrzewanie, wentylacja i klimatyzacja / Zintegrowany czujnik światła słonecznego |
| F34 | Wejście pasywne/ Start pasywny |
| F35 | Zamknięcie z tyłu |
| F36 | Ładowarka |
| F37 | Pusty |
| F38 | Pusty |
| F39 | Pusty |
| F40 | Pusty |
| F41 | Pusty |
| F42 | Pusty |
| Wyłączniki automatyczne | |
| CB1 | Przednie dodatkowe gniazdo zasilania |
| CB2 | Tylne gniazdo zasilania pomocniczego |
| Przekaźniki | |
| R1 | Pusty |
| R2 | Zachowana moc akcesoriów |
| R3 | Właz |
| R4 | Pusty |
| R5 | Pusty |

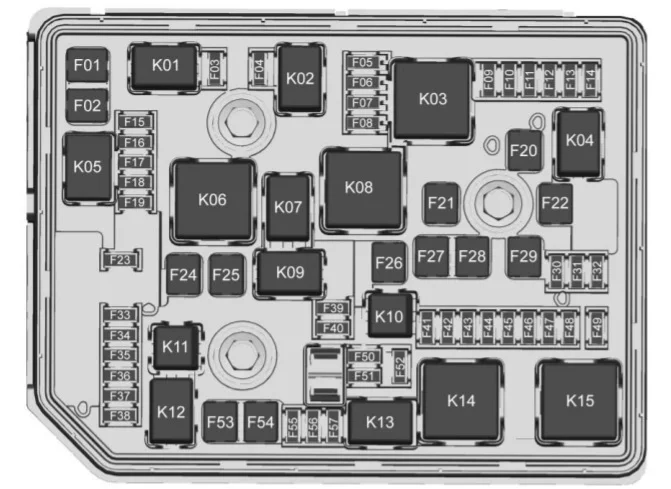

Skrzynka bezpieczników w komorze silnika Chevrolet Volt (2016-2019)
Znajduje się w komorze silnika po stronie kierowcy.
| Numer | Opis |
|---|---|
| F01 | Pusty |
| F02 | Pusty |
| F03 | „Non walk home” |
| F04 | Moduł sterujący silnika |
| F05 | Aeroshutter |
| F06 | Moduł falownika mocy trakcyjnej 1 |
| F07 | Moduł falownika mocy trakcyjnej 2 |
| F08 | Moduł sterujący silnika |
| F09 | Moduł sterowania klimatyzacją |
| F10 | Moduł kontroli integracji pojazdu |
| F11 | Elektryczne wspomaganie hamowania |
| F12 | System magazynowania energii wielokrotnego ładowania |
| F13 | Moduł sterujący ogrzewaniem kabiny |
| F14 | Moduł sterujący nagrzewnicy płynu chłodzącego |
| F15 | Emisje |
| F 16 | Cewki zapłonowe |
| F17 | Moduł sterujący silnika |
| F18 | Pusty |
| F19 | Pusty |
| F20 | Elektryczne wspomaganie hamowania |
| F21 | Przednia wycieraczka |
| F22 | Pompa układu przeciwblokującego |
| F23 | Wycieraczka przedniej szyby |
| F24 | Pusty |
| F25 | Pusty |
| F26 | Pusty |
| F27 | Moduł przeciwblokujący układu hamulcowego |
| F28 | Lewe okno elektryczne |
| F29 | Odmgławiacz tylnej szyby |
| F30 | Podgrzewane lusterka |
| F31 | Pusty |
| F32 | Zmienne funkcje |
| F33 | Pusty |
| F34 | Klakson |
| F35 | System magazynowania energii wielokrotnego ładowania chłodziwa |
| F36 | Prawy reflektor świateł drogowych |
| F37 | Lewy reflektor świateł drogowych |
| F38 | Pusty |
| F39 | Pusty |
| F40 | Pusty |
| F41 | Różne biegi, korba |
| F42 | Uruchom, korba 3 |
| F43 | Pusty |
| F44 | Napięciowo-prądowy moduł temperatury uruchomiony, korba |
| F45 | Podgrzewana kierownica |
| F46 | Uruchomienie modułu sterującego integracji pojazdu, korba |
| F47 | Pusty |
| F48 | Pusty |
| F49 | Pusty |
| F50 | Pusty |
| F51 | Pusty |
| F52 | Moduł sterujący silnika/moduł falownika mocy trakcji |
| F53 | Lewy wentylator chłodzący |
| F54 | Prawy wentylator chłodzący |
| F55 | Pompa elektryczna |
| F56 | Pusty |
| F57 | Pusty |
| Przekaźniki | |
| K01 | Pusty |
| K02 | Pusty |
| K03 | Moduł sterujący silnika |
| K04 | 2016-2018: Pusty 2019: Funkcja ostrzegania przyjazna dla pieszych |
| K05 | Pusty |
| K06 | Pusty |
| K07 | Pusty |
| K08 | Pusty |
| K09 | Pusty |
| K10 | Pusty |
| K11 | Pusty |
| K12 | Reflektory świateł drogowych |
| K13 | Pusty |
| K14 | Uruchom, korba |
| K15 | Odmgławiacz tylnej szyby |
| K16 | Przekaźnik klaksonu PCB |
| K17 | Pusty |
| K18 | Pusty |
| K19 | Przekaźnik PCB pompy płynu chłodzącego |
| K20 | Pusty |
| K21 | Pusty |
| K22 | Podkładka przednia |
| K23 | Pusty |

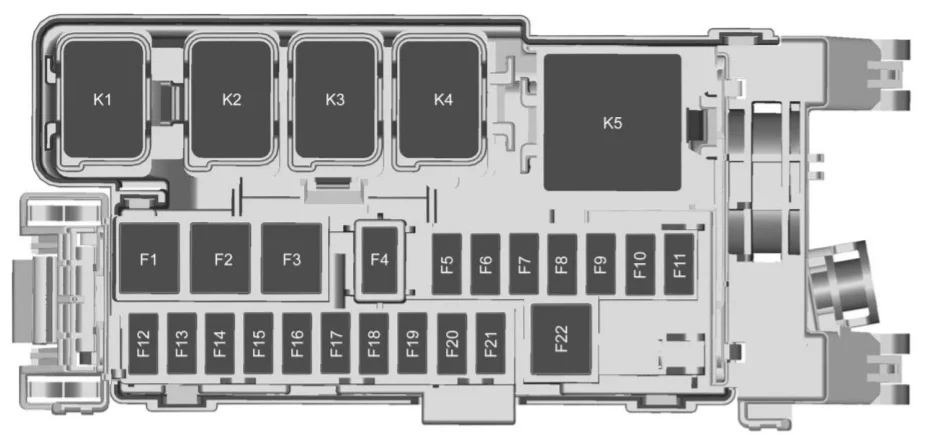

Skrzynka bezpieczników tylnego przedziału Chevrolet Volt (2016-2019)
Znajduje się na środku tylnego przedziału pod podłogą bagażnika.
| Numer | Opis |
|---|---|
| F1 | 2016-2018: Pusty 2019: Fotel kierowcy |
| F2 | Pusty |
| F3 | Pusty |
| F4 | 2016-2018: Pusty 2019: Kontrola odcinka lędźwiowego kierowcy/klawisz |
| F5 | Ochrona pieszych |
| F6 | Wbudowany moduł ładowarki |
| F7 | Podgrzewany przedni fotel |
| F8 | Podgrzewany przedni fotel |
| F9 | Przełączniki drzwi kierowcy/lusterka |
| F10 | Pusty |
| F11 | Wzmacniacz |
| F12 | Podświetlenie przełącznika kierownicy |
| F13 | Pusty |
| F14 | Pusty |
| F15 | Pusty |
| F 16 | Pusty |
| F17 | Pusty |
| F18 | Pusty |
| F19 | Wykrywanie przeszkód |
| F20 | Paliwo |
| F21 | Tylne podgrzewane siedzenie |
| F22 | Prawe elektryczne szyby |
| Przekaźniki | |
| K1 | Pusty |
| K2 | Pusty |
| K3 | Pusty |
| K4 | Pusty |
| K5 | Pusty |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
