Chevrolet Impala (2006-2013) – schematy bezpieczników i przekaźników

Rocznik 2006-2013

Zaktualizowano 25.09.2023

Chevrolet Impala (2006-2013) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Impala z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

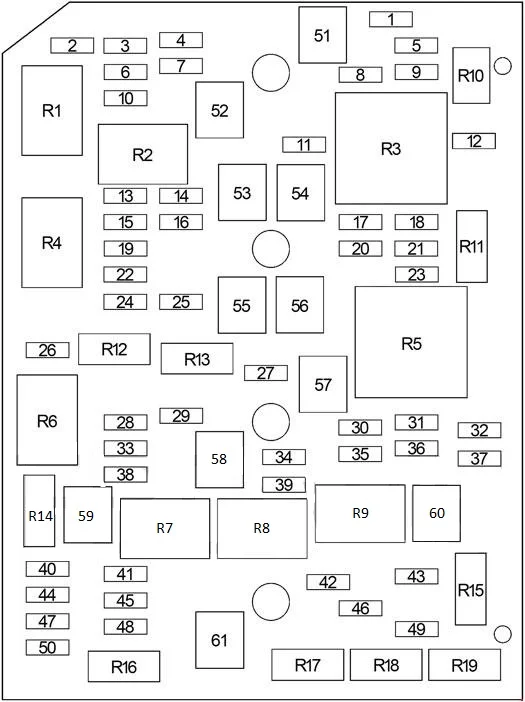

Skrzynka bezpieczników w komorze silnika

Chevrolet Impala (2006-2013) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	10	Spadek mocy, korba
2	15	z wyjątkiem 3.6L: Zespół pompy paliwa i nadajnika
3	10	Moduł sterowania nadwozia (BCM), wyłącznik zapłonu, moduł antykradzieżowy (TDM)
4	10	Moduł sterowania nadwozia (lampy wewnętrzne)
5	10	Zestaw wskaźników tablicy rozdzielczej (IPC), moduł sterowania HVAC, wskaźnik włączenia/wyłączenia poduszki powietrznej pasażera nadmuchiwanego systemu bezpieczeństwa biernego, moduł czujnikowy i diagnostyczny nadmuchiwanego systemu bezpieczeństwa biernego (SDM)
6	10	Moduł sterowania nadwozia (lampa cofania, środkowa górna lampa stopu)
7	15	Moduł sterowania nadwozia (lampy wewnętrzne, przełącznik przyciemniania panelu)
8	2	Sterowanie na kierownicy
9	10	–
10	10	Złącze łącza danych (DLC), odbiornik zdalnego sterowania zamka drzwi (RCDLR), zestaw wskaźników tablicy rozdzielczej (IPC), moduł sterowania HVAC
11	10	Moduł interfejsu komunikacyjnego pojazdu (VCIM (OnStar))
12	–	–
13	15	Moduł sterujący silnika (ECM), elektroniczne sterowanie przepustnicą
14	10	Sprzęgło sprężarki klimatyzacji
15	20	3,5L (LZE, LZ4), 3,9L (LZ9, LZG, LGD, LZG): Wtryskiwacze paliwa
	20	5,3 l (LS4): wtryskiwacze paliwa (1-3-5-7), cewki zapłonowe (1-3-5-7)
	15	3.6L (LFX): Wtryskiwacze paliwa
16	15	Przekaźnik elektromagnetyczny pompy wtrysku powietrza wtórnego
17	15	Moduł sterujący silnika (ECM), moduł sterujący skrzyni biegów (TCM)
18	10	Skrzynia biegów
19	15	Podgrzewane czujniki tlenu, elektrozawór upustowy pochłaniacza par paliwa (EVAP)
20	25	–
21	10	Moduł sterujący silnika (ECM), zapłon
22	20	3,5L (LZE, LZ4), 3,9L (LZ9, LZG, LGD, LZG) : Moduł kontroli zapłonu
	20	5,3 l (LS4): wtryskiwacze paliwa (2-4-6-8), cewki zapłonowe (2-4-6-8)
	15	3.6L (LFX): Moduł kontroli zapłonu
23	20	–
24	15	Czujnik masowego przepływu powietrza (MAF)/temperatury powietrza dolotowego (IAT), zespół kolektora oleju podnośnika zaworu (VLOM), przekaźnik pompy wtórnego wtrysku powietrza (AIR) (SS), przekaźnik elektromagnetyczny wtórnego wtrysku powietrza (AIR) (SS), A/ C Przekaźnik sprzęgła sprężarki, przekaźnik wentylatora chłodzącego nr 1, przekaźnik wentylatora chłodzącego nr 2, przekaźnik wentylatora chłodzącego nr 3
25	20	3.6L (LFX): Pompa wspomagania hamulców (pompa próżniowa)
26	25	Wycieraczka
27	10	Podgrzewane lusterko
28	15	Prawa lampa punktowa
29	25	Gniazda zasilania akcesoriów
30	10	Moduł kontroli nadwozia (czujnik kontroli regulowanego napięcia)
31	15	Moduł sterowania nadwozia (lampka kierunkowskazów po stronie pasażera)
32	10	Lampa postojowa po stronie kierowcy (znacznik, lampa postojowa/kierunkowskaz, lampa tylna, tylna/stop i kierunkowskaz)
33	15	Lewa lampa punktowa
34	30	–
35	20	Radio
36	15	Moduł sterowania nadwozia (lampka kierunkowskazów po stronie kierowcy)
37	10	Lampa postojowa po stronie pasażera (znacznik, lampa postojowa/kierunkowskaz, lampa tylna, tylna/stop i kierunkowskaz)
38	15	–
39	15	3.6L (LFX): Moduł sterujący układu paliwowego
40	10	Lewy reflektor (światła mijania)
41	15	Moduł reflektora
42	15	z wyjątkiem 3.6L: Pompa płynu do spryskiwaczy przedniej szyby
43	15	Lampy do jazdy dziennej
44	10	Prawy reflektor (światła mijania)
45	15	Lampy do jazdy dziennej
46	15	Przednie światła przeciwmgielne
47	10	Lewy reflektor (światła drogowe)
48	15	3.6L (LFX): Pompa płynu do spryskiwaczy przedniej szyby
49	15	Klakson
50	10	Prawy reflektor (światła drogowe)
51	30	Moduł sterujący silnika dmuchawy
52	60	Skrzynka bezpieczników w przedziale pasażerskim
53	60	Silnik układu przeciwblokującego (ABS)
54	40	Rozrusznik
55	60	Przekaźnik pompy wtrysku powietrza wtórnego
56	60	Silnik układu przeciwblokującego (ABS)
57	40	Odmgławiacz tylnej szyby
58	60	Skrzynka bezpieczników w przedziale pasażerskim
59	30	Przekaźnik wentylatora chłodzącego nr 1
60	30	Przekaźnik wentylatora chłodzącego nr 2, przekaźnik wentylatora chłodzącego nr 3
61	50	–
Przekaźnik
R1	z wyjątkiem 3.6L: Pompa paliwa
R1	3.6L (LFX): Pompa wspomagania hamulców (pompa próżniowa)
R2	Sprężarka klimatyzacji
R3	Rozrusznik
R4	Moduł sterujący układu napędowego (PCM) / Moduł sterujący silnika (ECM)
R5	Odmgławiacz tylnej szyby
R6	–
R7	Wentylator chłodzący (nr 3)
R8	Wentylator chłodzący (nr 2)
R9	Wentylator chłodzący (nr 1)
Niezdatne do użytku
R10	Zapłon
R11	Lampy postojowe
R12	Wycieraczka
R13	Wycieraczka (wysoka prędkość)
R14	Reflektor (światła mijania)
R15	Lampy do jazdy dziennej
R16	Reflektor (światła drogowe)
R17	Pompa płynu do spryskiwaczy przedniej szyby
R18	Przednie światła przeciwmgielne
R19	Klakson

Skrzynka bezpieczników w przedziale pasażerskim

Numer	Ampery [A]	Opis
1	10	’09 Elektromagnes sterujący blokadą zmiany biegów automatycznej skrzyni biegów (z manetką podłogową), wewnętrzne lusterko wsteczne, silnik szyberdachu
2	25	Wzmacniacz dźwięku
3	10	Emisja par paliwa (EVAP), Elektrozawór odpowietrzający kanistra
4	10	’09 Siłownik zwalniania pokrywy przedziału tylnego
5	20	Gniazdo zasilania akcesoriów — (siedzenie środkowe, konsola środkowa 1, konsola środkowa 2, przedział konsoli środkowej)
6	10	Cyfrowy odbiornik radiowy
7	10	Moduł czujnikowo-diagnostyczny nadmuchiwanego systemu bezpieczeństwa biernego (SDM), moduł nadmuchiwanego systemu bezpieczeństwa biernego z przodu (PPS)
8	20	Moduł sterowania podgrzewanym siedzeniem, przekaźnik lampek tylnego przedziału pojazdu awaryjnego
9	20	Silnik szyberdachu
10	2	Przełącznik zewnętrznego lusterka wstecznego
11	15	–
12	25	Zamki drzwi
Wyłącznik obwodu
CB1	25	Zasilane okna
CB2	25	Fotele elektryczne
Przekaźnik
R2	Siłownik zwalniający pokrywę tylnego przedziału
Niezdatne do użytku
R1	Akcesorium
R3	Zasilany zamek drzwi (blokada)
R4	Siłownik zamka drzwi kierowcy (odblokowanie)
R5	Zasilany zamek drzwi (odblokowanie)

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
