Chevrolet Camaro (2012-2015) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Camaro z lat: 2012, 2013, 2014, 2015.   Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić […]

09/24/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Camaro z lat: 2012, 2013, 2014, 2015.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

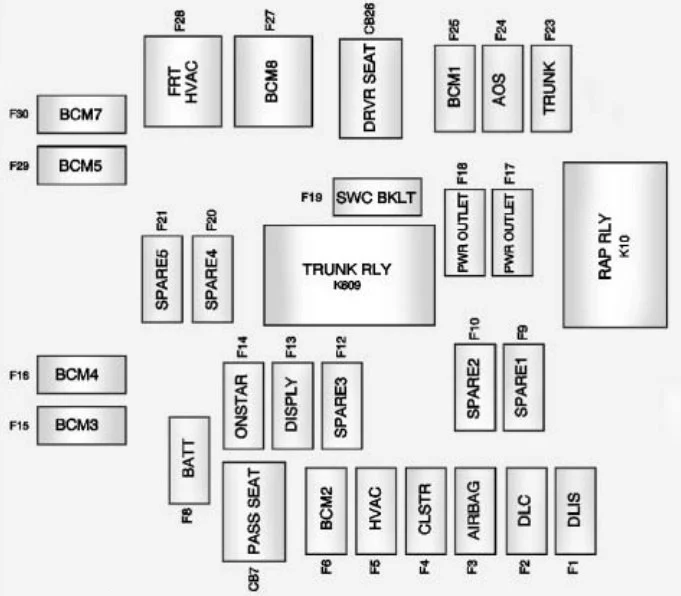

Panel przyrządów

Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej, za pokrywą.

Chevrolet Camaro (2012-2015) - schematy bezpieczników i przekaźników

Numer Opis
Bezpieczniki
F1 Wyłącznik zapłonu logiki dyskretnej
F2 Złącze diagnostyczne Link
F3 Poduszka powietrzna
F4 Grupa
F5 Ogrzewanie, Wentylacja, Klimatyzacja, Sterownik
F6 Moduł sterowania nadwozia 2
F8 Akumulator
F9 Zapasowy
F10 Zapasowy
F12 Zapasowy
F13 Wyświetlacz
F14 Uniwersalny zestaw głośnomówiący OnStar (jeśli jest na wyposażeniu)
F15 Moduł sterowania nadwozia 3
F 16 Moduł sterowania nadwozia 4
F17 Gniazdo zasilania 1
F18 Gniazdo zasilania 2
F19 Podświetlenie sterowania na kierownicy
F20 Zapasowy
F21 Zapasowy
F23 Bagażnik samochodowy
F24 Automatyczne wykrywanie obecności
F25 Moduł sterowania nadwozia 1
F27 Moduł sterowania nadwozia 8
F28 Przednia nagrzewnica, wentylacja i klimatyzacja
F29 2012-2013: Moduł sterowania nadwozia 5
2014-2015: Nieużywany
F30 Moduł sterowania nadwozia 7
Wyłącznik obwodu
CB7 Siedzenie pasażera
CB26 Fotel kierowcy
Przekaźniki
K10 Zachowana moc akcesoriów
K609 Bagażnik samochodowy
ZAPASOWY ZAPASOWY
Zobacz także:  Chevrolet Captiva (2006-2019) - schematy bezpieczników i przekaźników

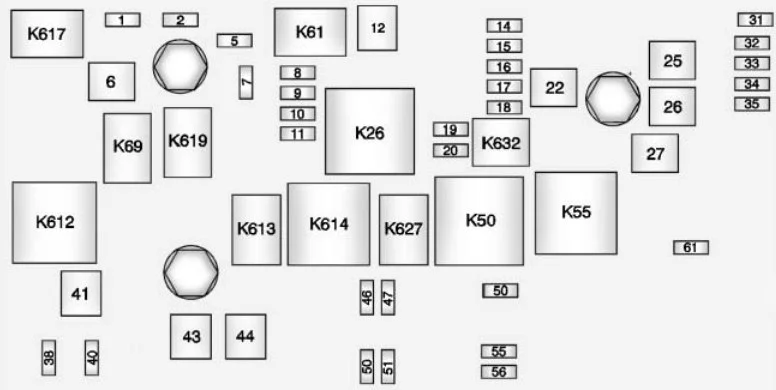

Komora silnika

Chevrolet Camaro (2012-2015) - schematy bezpieczników i przekaźników

Numer Opis
Bezpieczniki typu J
6 Wycieraczka
12 Rozrusznik
22 Pompa próżniowa hamulca
25 Elektryczne szyby tylne
26 Elektryczne szyby przednie
27 Tylne odmgławianie
41 Wentylator chłodzący wysoki
43 Pompa układu przeciwblokującego
44 Niski poziom wentylatora chłodzącego
Mini bezpieczniki
1 Sprzęgło sprężarki klimatyzacji
2 Moduł kontroli skrzyni biegów
3 2012: Nieużywane
2013-2015: Pompa intercoolera
5 Główny moduł sterujący silnika
7 Czujnik tlenu z katalizatorem wstępnym
8 Czujnik tlenu po katalizatorze
9 Wtryskiwacze paliwa – parzyste
10 Wtryskiwacze paliwa – nieparzyste
11 Przekaźnik wentylatora chłodzącego
14 Sterowanie przepływem powietrza/podwoziem w kolektorze
15 Zapłon
16 Uruchom/Uruchom IP
17 Wykrywanie modułu diagnostycznego/zapłonu
18 Korpus biegowy/korbowy
19 Moduł sterowania skrzynią biegów/zapłon
20 Moduł sterujący silnika/zapłon
31 Zewnętrzne lusterko wsteczne
32 Elektromagnes odpowietrzający kanistra
33 Moduł kontroli nadwozia nr 6
34 Szyberdach
35 Podgrzewane fotele przednie
38 Przód pompy spryskiwacza
40 Zawory układu przeciwblokującego
46 Reflektor HID – lewy przód
47 Reflektor HID – prawy przód
50 Światła przeciwmgielne
51 Klakson
52 Zapasowy
55 Reflektor świateł drogowych – prawy przód
56 Reflektor świateł drogowych – lewy przód
61 Podgrzewane lustrerko
Mini przekaźniki
K26 Układ napędowy
K50 Uruchom / Korba
K55 Tylne odmgławianie
K612 Wentylator chłodzący wysoki
K614 Sterowanie wentylatorem chłodzącym
Mikroprzekaźniki
K61 Rozrusznik
K69 Sterowanie wycieraczkami
K613 Niski poziom wentylatora chłodzącego
K617 Sprzęgło sprężarki klimatyzacji
K619 Prędkość wycieraczek
K627 Reflektory wyładowcze o wysokiej intensywności
K632 Pompa próżniowa hamulca
K641 Pompa intercoolera
Zobacz także:  Chevrolet Corvette (C4, ZR1) (1993-1996) - schematy bezpieczników i przekaźników

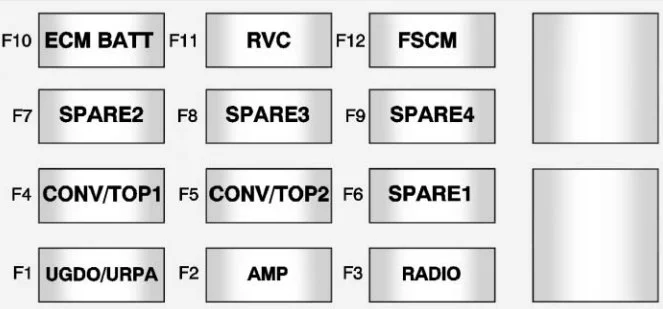

Bagażnik

Blok bezpieczników przedziału tylnego znajduje się po prawej stronie bagażnika za pokrywą. Zdejmij wygodne mocowania siatki, tylną listwę progową i mocowania po stronie pasażera, a następnie odsuń tapicerkę.

Chevrolet Camaro (2012-2015) - schematy bezpieczników i przekaźników

Numer Opis
Bezpieczniki
F1 Uniwersalny mechanizm otwierania drzwi garażowych/Ultradźwiękowy asystent parkowania z tyłu/Wewnętrzne lusterko wsteczne
F2 Wzmacniacz
F3 Radio
F4 Kabriolet Top 1
F5 Kabriolet Top 2
F6 Zapasowy 1
F7 Tłumienie w czasie rzeczywistym
F8 Aktywna klapa wydechowa
F9 Zapasowe 4
F10 Moduł sterujący silnika/akumulator
F11 Regulowana kontrola napięcia
F12 Moduł sterujący układu paliwowego
Przekaźniki
R1 Zapasowy
R2 Aktywna klapa wydechowa
Zobacz także:  Chevrolet Corvette C7 (2019) - schematy bezpieczników i przekaźników
