W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Camaro z lat: 2016, 2017, 2018.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

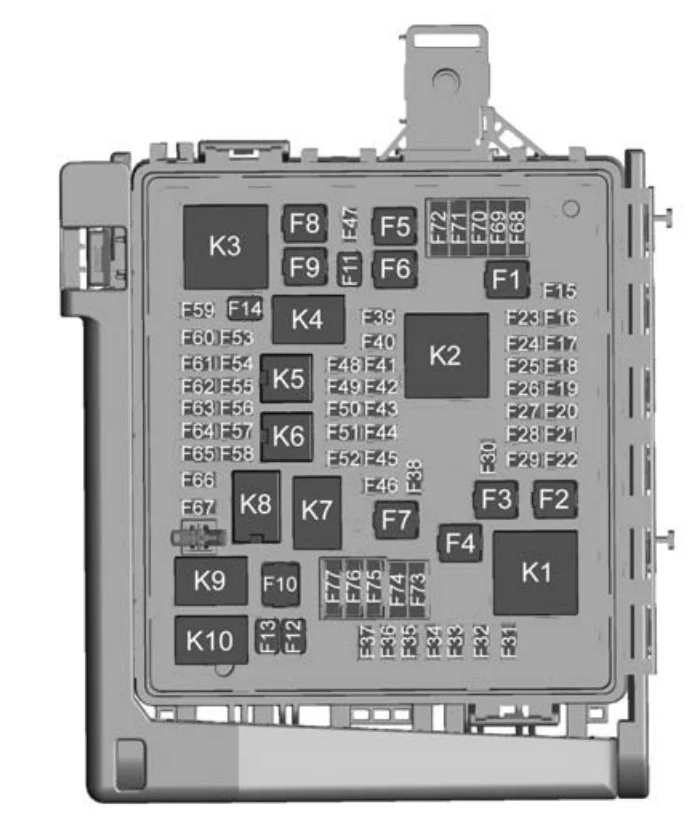

Komora silnika
| Numer | Opis |
|---|---|
| F1 | Pompa układu przeciwblokującego |
| F2 | Nieużywany |
| F3 | Elektrycznie regulowane siedzenie kierowcy |
| F4 | Wentylator chłodzący |
| F5 | Fotel pasażera zasilany elektrycznie |
| F6 | Nieużywany |
| F7 | Nieużywany |
| F8 | Nieużywany |
| F9 | Nieużywany |
| F10 | Nieużywany |
| F11 | Nieużywany |
| F12 | Przednia wycieraczka |
| F13 | Rozrusznik |
| F14 | Pompa próżniowa hamulca |
| F15 | Nieużywany |
| F 16 | Podgrzewane siedzenie |
| F17 | Okno pasażera |
| F18 | 2016: Nieużywane. 2017-2018: Moduł sterowania nadwozia 4 |
| F19 | 2016: Nieużywane. 2017-2018: Moduł poduszki powietrznej/AOS |
| F20 | 2016: Nieużywane. 2017-2018: OnStar/Nawigacja (jeśli jest w wyposażeniu) |
| F21 | Moduł sterowania nadwozia 6 |
| F22 | Zawór przeciwblokujący układu hamulcowego |
| F23 | Nieużywany |
| F24 | Nieużywany |
| F25 | Blokada kolumny kierownicy |
| F26 | 2016: Nieużywane. 2017-2018: Moduł sterowania nadwozia 2 |
| F27 | Nieużywany |
| F28 | 2016: Nieużywane. 2017-2018: Moduł sterowania nadwozia 3 |
| F29 | 2016: Nieużywane. 2017-2018: Moduł sterowania nadwozia 8 |
| F30 | Wycieraczka przedniej szyby |
| F31 | Prawy reflektor HID |
| F32 | Lewy reflektor HID |
| F33 | Nieużywany |
| F34 | Klakson |
| F35 | Nieużywany |
| F36 | Lewy reflektor świateł drogowych |
| F37 | Prawy reflektor świateł drogowych |
| F38 | Ręczne poziomowanie reflektorów |
| F39 | Nieużywany |
| F40 | Tylny elektryczny zapłon centralny |
| F41 | Zapłon lampki kontrolnej awarii |
| F42 | Zapłon korpusu tablicy rozdzielczej |
| F43 | Zawór wydechowy/Aktywne zarządzanie paliwem |
| F44 | Zapłon wyświetlacza AOS |
| F45 | Szyberdach |
| F46 | Moduł sterowania nadwozia 7 |
| F47 | 2016: Nieużywane. 2017-2018: CGM |
| F48 | Nieużywany |
| F49 | Podgrzewana kierownica |
| F50 | Zapłon modułu sterującego układu paliwowego |
| F51 | Zawór wydechowy ptsq |
| F52 | Sprzęgło sprężarki klimatyzacji |
| F53 | Nieużywany |
| F54 | Pompa płynu chłodzącego |
| F55 | Nieużywany |
| F56 | Nieużywany |
| F57 | Zapłon modułu sterującego silnika |
| F58 | Zapłon modułu sterującego skrzynią biegów |
| F59 | Nieużywany |
| F60 | Akumulator modułu sterującego transmisją |
| F61 | Czujnik MAF/O2 |
| F62 | Cewki zapłonowe |
| F63 | O2 . poza chodzeniem |
| F64 | Cewki zapłonowe |
| F65 | Nieużywany |
| F66 | Moduł sterujący silnika 1 |
| F67 | Moduł sterujący silnika 2 |
| F68 | Nieużywany |
| F69 | Nieużywany |
| F70 | Nieużywany |
| F71 | Nieużywany |
| F72 | Nieużywany |
| F73 | Nieużywany |
| F74 | Nieużywany |
| F75 | Nieużywany |
| F76 | Nieużywany |
| F77 | Nieużywany |
| Przekaźniki | |
| K1 | Nieużywany |
| K2 | Bieg/Korba |
| K3 | Nieużywany |
| K4 | Pompa próżniowa |
| K5 | Nieużywany |
| K6 | Pompa płynu chłodzącego |
| K7 | Moduł sterujący silnika |
| K8 | Sterowanie klimatyzacją |
| K9 | Nieużywany |
| K10 | Rozrusznik |

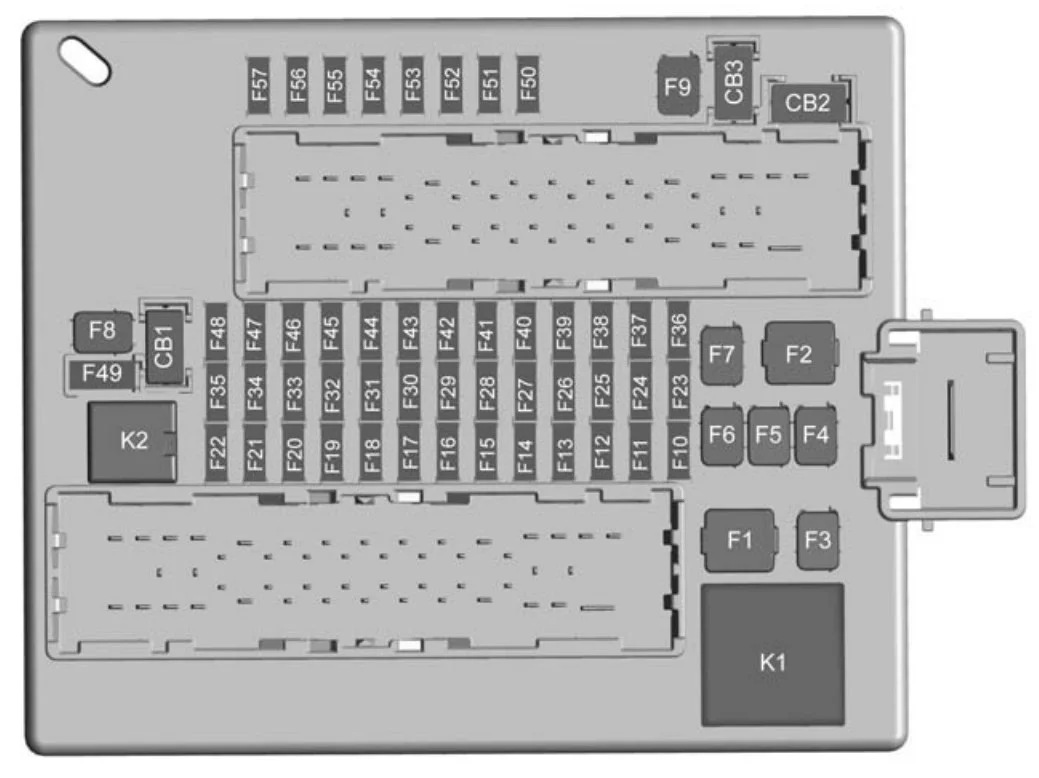

Bagażnik
Skrzynka bezpieczników tylnego przedziału znajduje się po prawej stronie bagażnika pod podłogą i pokrywą.
| Numer | Opis |
|---|---|
| F1 | Tylny odmgławiacz |
| F2 | Nagrzewnica przednia, wentylacja/klimatyzacja |
| F3 | Elektryczny hamulec postojowy |
| F4 | 2016: Moduł sterowania nadwozia 8. 2017-2018: Nieużywany |
| F5 | Nieużywany |
| F6 | Moduł sterujący napędem tylnym |
| F7 | Prawe okno 1 |
| F8 | Nieużywany |
| F9 | Lewe okno 1 |
| F10 | Podgrzewane lustro 1 |
| F11 | Nieużywany |
| F12 | Podgrzewana kierownica |
| F13 | Nieużywany |
| F14 | Sterowanie nagrzewnicą, wentylacją i klimatyzacją |
| F15 | 2016: Moduł poduszki powietrznej/AOS. 2017-2018: Nieużywany |
| F 16 | Wyświetlacz |
| F17 | Kamera |
| F18 | Nieużywany |
| F19 | Wentylowane przednie siedzenie 1 |
| F20 | Lampy cofania |
| F21 | Nieużywany |
| F22 | Nieużywany |
| F23 | Moduł sterowania nadwozia 1 |
| F24 | 2016: Moduł sterowania nadwozia 2. 2017-2018: Nieużywany |
| F25 | Nieużywany |
| F26 | 2016: Moduł sterowania nadwozia 3. 2017-2018: Nieużywany |
| F27 | Światła RGB |
| F28 | Wejście pasywne/Pasywny akumulator rozruchowy 1 |
| F29 | Złącze łącza danych |
| F30 | Odpowietrznik kanistra |
| F31 | Składany moduł siedziska z pamięcią |
| F32 | Moduł gniazda pamięci |
| F33 | Bezprzewodowa ładowarka |
| F34 | Akumulator modułu sterującego silnika |
| F35 | Moduł sterujący pompy paliwa/układu paliwowego |
| F36 | 2016: CGM. 2017-2018: Nieużywany |
| F37 | Elektryczna blokada kolumny kierownicy |
| F38 | Moduł okna lustrzanego |
| F39 | Zamknięcie z tyłu |
| F40 | 2016: Moduł sterowania nadwozia 4. 2017-2018: Nieużywany |
| F41 | Kontrola napięcia regulowanego akumulatora |
| F42 | SADS |
| F43 | Nieużywany |
| F44 | Składany górny solenoid |
| F45 | Wzmacniacz |
| F46 | FPPM 22 |
| F47 | Bocznica |
| F48 | Nieużywany |
| F49 | Kierownica |
| F50 | Wewnętrzne lusterko wsteczne |
| F51 | Moduł kamery |
| F52 | Asystent parkowania z tyłu |
| F53 | Elektroniczny mechanizm różnicowy o ograniczonym poślizgu |
| F54 | Alarm bocznej martwej strefy |
| F55 | Sterowanie radiowe |
| F56 | Kradzież/uniwersalny system zdalny |
| F57 | OnStar/Nawigacja (eksport) |
| Przekaźniki | |
| K1 | Tylny odmgławiacz |
| K2 | 2016: Nieużywane. 2017-2018: Pompa paliwa |
| Wyłączniki automatyczne | |
| CB1 | Nieużywany |
| CB2 | C1 Zatrzymane akcesoria zasilające akcesorium |
| CB3 | Nieużywany |
