W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Cavalier z lat: 1983, 1984, 1985, 1986, 1987, 1988, 1990, 1991, 1992, 1993, 1994.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Skrzynka bezpieczników tablicy rozdzielczej

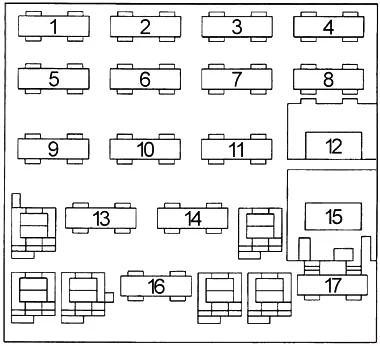

1983-1990
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 3 | Czujnik korby |
| 2 | 35 | Akcesoria zasilające |
| 3 | 10 | Radio, antena, tempomat |
| 4 | 5 | Światła instrumentów |
| 5 | 35 | Zasilanie okna |
| 6 | 20 | Światła dzięki uprzejmości, zapalniczka |
| 7 | 25 | Wycieraczka |
| 8 | 20 | Wskaźniki, dzwonki, wskaźniki, odmgławiacz, zwolnienie bagażnika |
| 9 | 25 | System wentylacji |
| 10 | 20 | Tylne światła |
| 11 | 20 | Światła przeciwmgielne |
| 12 | 20 | Kierunkowskazy, światła cofania |
| 13 | 20 | Grzałka ssania, wentylator chłodziwa, alternator |
| 14 | 20 | Światła stopu, światła awaryjne |
| 15 | 10 | ECM, pompa paliwa, kontrolka ciśnienia oleju |
| 16 | 15 | Komputerowy moduł kontroli poleceń |
1990-1994

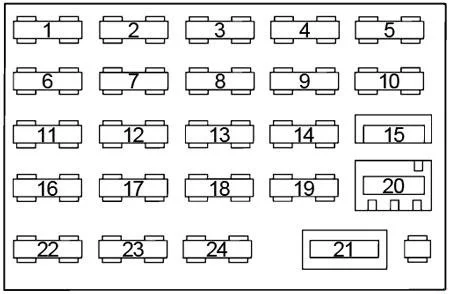

Panel bezpieczników znajduje się pod dolną lewą stroną tablicy rozdzielczej.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 5 | Światła instrumentów |
| 2 | 10 | ECM, wielopunktowy wtrysk paliwa (1993-1994) |
| 3 | – | 1990-1993: – |
| 10 | 1994: Automatyczne odblokowanie drzwi | |
| 4 | 15 | Zapalniczka, oświetlenie schowka (1993), oświetlenie wnętrza (1994) |
| 5 | – | – |
| 6 | 10 | Systemy radiowe/audio |
| 7 | 10 | Wskaźniki, ostrzeżenie dźwiękowe, wskaźniki klastra (1990-1993), TCC (1990-1993), tylny przekaźnik odmgławiacza, blokada zmiany biegów hamulca/skrzyni biegów (1993-1994), wielopunktowy wtrysk paliwa (1993-1994), tablica rozdzielcza (1994) ) |
| 8 | – | – |
| 9 | 15 | Światła postojowe, kierunkowskazy |
| 10 | 25 | 1990-1993: HVAC, ogrzewanie i zasilanie klimatyzacji, ABS, światła do jazdy dziennej (1993) |
| 25 | 1994: ABS, wentylator chłodzący, HVAC, światła do jazdy dziennej, rozrusznik i układ ładowania | |
| 11 | 25 | Spryskiwacz do szyb |
| 12 | 10 | Pompa paliwa, wtryskiwacze |
| 13 | 10 | Systemy radiowe/audio, zegar |
| 14 | 20 | 1990-1993: Oświetlenie wnętrza, oświetlenie schowka, klakson, blokady zasilania, ostrzeżenie dźwiękowe (1993), zdalne odblokowanie klapy tylnej (1993), lampka kontroli oleju (1993) |
| 15 | 1994: Ostrzeżenie dźwiękowe, automatyczne zamki drzwi, kabriolet, klakson, tablica rozdzielcza, oświetlenie wnętrza, zwalnianie klapy tylnej | |
| 15 | 30 | Wyłącznik obwodu: okno zasilania, dach kabriolet |
| 16 | 10 | Tempomat |
| 17 | 15 | Światła cofania, kierunkowskaz (światła zewnętrzne) |
| 18 | 20 | Światła stopu, światła ostrzegawcze, blokada zmiany biegów hamulca (BTSI (1994)) |
| 19 | 20 | Flash-to-pass (reflektory) |
| 20 | 30 | Wyłącznik automatyczny: automatyczne zamki drzwi, tylny odmgławiacz |
| 21 | 20 | Wyłącznik automatyczny: reflektor, światła do jazdy dziennej (1994) |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
