W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Sonic, Aveo z lat: 2012, 2013, 2014, 2015, 2016.

Chevrolet Sonic, znany również jako Chevrolet Aveo na niektórych rynkach, to kompaktowy samochód produkowany przez General Motors. Istnieją dwie generacje Chevroleta Sonic/Aveo, z których druga generacja była produkowana w latach 2012-2016.

Druga generacja Chevroleta Aveo, która jest bardziej znana jako Chevrolet Sonic, została zaprezentowana w 2011 roku jako następca Aveo T250. Ten model został wprowadzony z myślą o globalnych rynkach, oferując odmienne style i specyfikacje zależnie od regionu, w którym był sprzedawany.

Stylistycznie Chevrolet Sonic wyróżniał się nowoczesnym wyglądem, charakteryzującym się dynamicznymi liniami i nowoczesnym grillem przednim. Był dostępny w wersjach nadwozia sedan i hatchback. Wnętrze zostało zaprojektowane z dbałością o jakość materiałów i wykończenia, a także oferowało większy komfort i przestronność w porównaniu do poprzedniej generacji Aveo.

W zakresie napędu Chevrolet Sonic był wyposażony w różne jednostki napędowe. Wersje dostępne na rynku amerykańskim były oferowane z silnikami benzynowymi o pojemności 1.8 litra lub turbodoładowanymi silnikami o pojemności 1.4 litra. Na innych rynkach, w zależności od regionu, dostępne były różne konfiguracje jednostek napędowych.

Chevrolet Sonic/Aveo (2012-2016) zdobył uznanie za swoje bezpieczeństwo, uzyskując dobre wyniki w testach zderzeniowych organizacji takich jak National Highway Traffic Safety Administration (NHTSA) oraz Insurance Institute for Highway Safety (IIHS). Samochód był wyposażony w zaawansowane systemy bezpieczeństwa, w tym wiele poduszek powietrznych i systemy kontroli stabilności.

Podsumowując, Chevrolet Sonic, zwany również Chevrolet Aveo na niektórych rynkach, to kompaktowy samochód, który był oferowany w latach 2012-2016. Druga generacja tego modelu przyniosła ulepszenia w zakresie stylu, jakości wykończenia i wyposażenia, a także oferowała różnorodne opcje jednostek napędowych. Jego globalne dostępność sprawiła, że zdobył popularność w różnych częściach świata, przyciągając klientów poszukujących kompaktowego i oszczędnego auta o nowoczesnym wyglądzie i odpowiednim wyposażeniu.

Zobacz także:  Chevrolet S10 Blazer (1982-1994) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Panel przyrządów

Chevrolet Sonic, Aveo (2012-2016) - schematy bezpieczników i przekaźników

Numer Opis
1 DLIS
2 Złącze łącza danych
3 Poduszka powietrzna
4 Klapa bagażnika
5 Zapasowy
6 Moduł sterowania nadwozia 8
7 Moduł sterowania nadwozia 7
8 Moduł sterowania nadwozia 6
9 Moduł sterowania nadwozia 5
10 Moduł sterowania nadwozia 4
11 Moduł sterowania nadwozia 3
12 Moduł sterowania nadwozia 2
13 Moduł sterowania nadwozia 1
14 Klaster instrumentów
15 OnStar
16 Ultradźwiękowy asystent parkowania tyłem
17 Centrum informacji kierowcy
18 Audio
19 Przyczepa
20 VLBS
21 CHEVYSTAR
22 Ogrzewanie, wentylacja, klimatyzacja
23 HDLPALC
24 Sprzęgło
25 Zestaw wskaźników/automatyczne wykrywanie pasażerów
26 Poduszka powietrzna uruchomiona/korbowa
27 Uruchom przekaźnik
28 Zwolnienie klapy tylnej
29 Przyczepa Uruchom/Korba
30 Zegar Wiosna
31 Ogrzewanie, wentylacja i klimatyzacja
32 Zapasowy
33 Szyberdach
34 Zapalniczka
35 Zapasowy
36 Tylne szyby elektryczne
37 Przednie okna elektryczne
38 RAP/ACCY
39 Przetwornica DC/DC
40 Ekspresowe sterowanie szybą sterownika w górę/w dół
41 PTC2
42 PTC1
43 Złącze akumulatora

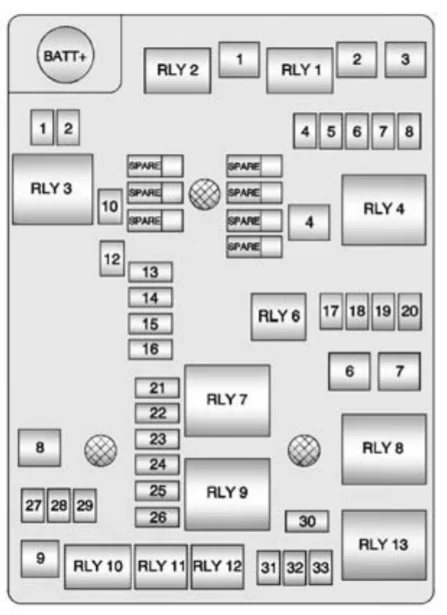

Komora silnika (silniki LUV i LUW)

Zobacz także:  Chevrolet Colorado (2022) - schematy bezpieczników i przekaźników

Chevrolet Sonic, Aveo (2012-2016) - schematy bezpieczników i przekaźników

Numer Opis
Mini bezpieczniki
1 Zawór przeciwblokujący układu hamulcowego
2 Szyberdach
3 Nieużywany
4 Tylna wycieraczka
5 Regulowana kontrola napięcia
6 Płyn do układu przeciwblokującego
7 Automatyczne wykrywanie pasażerów/ROS
8 Zewnętrzne lusterko wsteczne
9 Nieużywany
10 Odmgławiacz tylnej szyby
11 Nieużywany
12 Podgrzewane zewnętrzne lusterko wsteczne
13 Podgrzewane siedzenie przednie
14 Moduł sterujący układu paliwowego 1
15 Elastyczne paliwo
16 Spryskiwacze
17 Pompa paliwa (1,8 l)
18 Moduł sterujący silnika 5
19 Moduł sterujący układu paliwowego 2/poziomowanie
20 Moduł kontroli skrzyni biegów 1
21 Moduł sterujący silnika 1
22 Cewka
23 Moduł sterowania silnikiem 4
24 Moduł sterujący silnika 3
25 Moduł sterujący silnika 2
26 Wtryskiwacz/cewka zapłonowa
27 Moduł sterujący silnika
28 Sprzęgło sprężarki klimatyzacji
29 Moduł kontroli skrzyni biegów
30 Klakson
31 Przednie światła przeciwmgielne
32 Lewe światło drogowe
33 Prawa światła drogowe
ZAPASOWY Zapasowy
Bezpieczniki typu J
1 Pompa układu przeciwblokującego
2 Przednia wycieraczka
3 Dmuchacz
4 Uruchom/rozruch IEC
5 Nieużywany
6 Wentylator chłodzący K5
7 Wentylator chłodzący K4
8 EVP
9 Start
Przekaźniki
RLY 1 Przekaźnik sterujący wycieraczek przednich
RLY 2 Przekaźnik prędkości wycieraczek przednich
RLY 3 Przekaźnik odmgławiacza tylnej szyby
RLY 4 Przekaźnik pracy/rozruchu
RLY 5 Nieużywany
RLY 6 Przekaźnik pompy paliwa (1,8 l)
RLY 7 Przekaźnik wentylatora chłodzącego K2 (1,4 l)
RLY 8 Przekaźnik wentylatora chłodzącego K3 (1,8 l), przekaźnik wysokoprądowy wentylatora chłodzącego K3 (1,4 l)
RLY 9 Przekaźnik układu napędowego
RLY 10 Uruchom przekaźnik wysokoprądowy
RLY 11 Przekaźnik sprzęgła sprężarki klimatyzacji
RLY 12 Przekaźnik świateł drogowych
RLY 13 Przekaźnik wentylatora chłodzącego K1

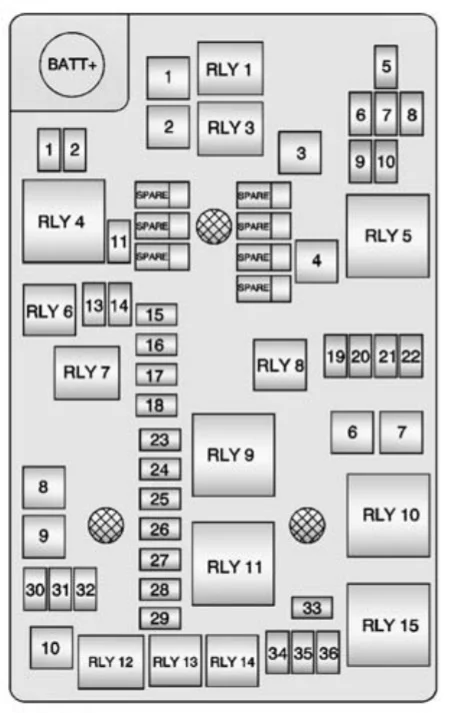

Komora silnika (silnik LWE)

Chevrolet Sonic, Aveo (2012-2016) - schematy bezpieczników i przekaźników

Numer Opis
Mini bezpieczniki
1 Zawór przeciwblokujący układu hamulcowego
2 Szyberdach
3 Nieużywany
4 Zmienna moc pompy wodnej
5 Zewnętrzne lusterko wsteczne
6 AOS/ROS
7 Olej ABS
8 Regulowana kontrola napięcia
9 Tylna wycieraczka
10 Nieużywany/IBS (jeśli jest w wyposażeniu)
11 Odmgławiacz tylnej szyby
12 Nieużywany/Elektryczna blokada kolumny kierownicy (jeśli jest w wyposażeniu)
13 Nieużywany/Zawór SAI (jeśli jest na wyposażeniu)
14 Podgrzewane zewnętrzne lusterko wsteczne
15 Podgrzewany przedniego fotela
16 Moduł sterujący układu paliwowego 1
17 Odpowietrznik kanistra
18 Spryskiwacze
19 Pompa paliwa (jeśli jest w wyposażeniu)
20 Moduł sterujący silnika 5
21 Moduł sterujący układu paliwowego 2/poziomowanie
22 Moduł sterowania przekładnią 1/przetwornica DC-DC
23 Moc pomocniczej pompy wodnej
24 Moduł sterujący silnika 1
25 Cewka
26 Moduł sterowania silnikiem 4
27 Moduł sterujący silnika 3
28 Moduł sterujący silnika 2
29 Wtryskiwacz/cewka zapłonowa
30 Moduł sterujący silnika
31 Sprzęgło sprężarki klimatyzacji
32 Moduł kontroli transmisji
33 Klakson
34 Przednie światła przeciwmgielne
35 Lewe światło drogowe
36 Prawa światła drogowe
Bezpieczniki typu J
1 Przednia wycieraczka
2 Pompa układu przeciwblokującego
3 Dmuchacz
4 Uruchom/rozruch IEC
5 REC
6 Wentylator chłodzący K4
7 Wentylator chłodzący K5
8 Pompa SAI (jeśli jest w wyposażeniu)
9 EVP
10 Start
Mikroprzekaźniki
RLY 1 Sterowanie wycieraczką przednią
RLY 3 Prędkość wycieraczek przednich
Przekaźniki HC-Micro
RLY 7 Zasilanie pomocniczej pompy wodnej (jeśli jest w wyposażeniu)
RLY 12 Start
Przekaźniki U-Micro
RLY 2 Zmienna moc pompy wodnej
RLY 6 Nieużywany/Zawór SAI (jeśli jest na wyposażeniu)
RLY 8 Pompa paliwa (jeśli jest w wyposażeniu)
RLY 13 Sprzęgło sprężarki klimatyzacji
RLY 14 Reflektory świateł drogowych
Mini przekaźniki
RLY 4 Tylny odmgławiacz
RLY 5 Bieg/Korba
RLY 9 Pompa SAI (jeśli jest w wyposażeniu)
RLY 10 Wentylator chłodzący K3
RLY 11 P/T
RLY 15 Wentylator chłodzący K1
