Chevrolet Onix (2013-2019) – schematy bezpieczników i przekaźników
Rocznik 2013-2019
Zaktualizowano 29.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Onix z lat: 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Sprawdzanie oraz wymiana bezpieczników Chevrolet Onix (2013-2019)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w Chevrolet Onix (2013-2019)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Skrzynka bezpieczników deski rozdzielczej Chevrolet Onix (2013-2019)

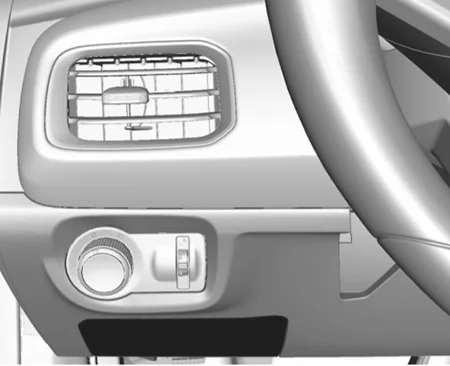

Skrzynka bezpieczników tablicy rozdzielczej znajduje się w dolnej części tablicy rozdzielczej po stronie kierowcy.
Pociągnij dolną część do góry i na zewnątrz, aby otworzyć pokrywę. Lub przekręć blokadę w lewo i pociągnij za spód, aby ją wyjąć.

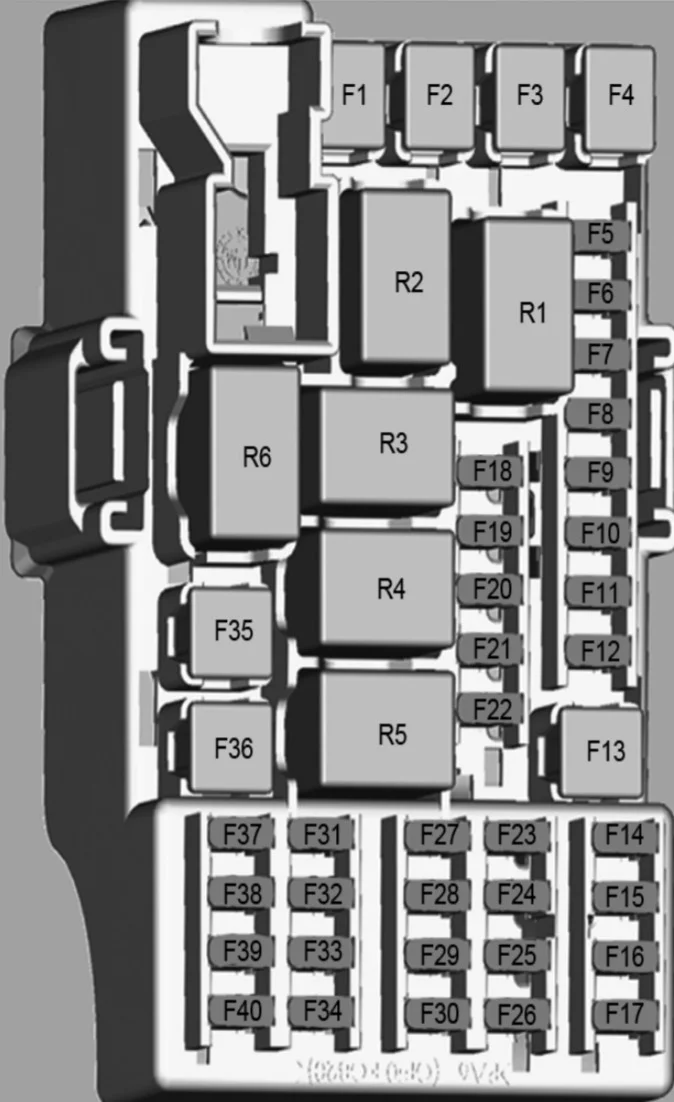

| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | – | nieużywany |
| F2 | – | nieużywany |
| F5 | 10 A | BCM 1: Światło ostrzegawcze reflektorów / Światło ostrzegawcze tylnego odmgławiacza / Trzecie światło hamowania / Światło tablicy rejestracyjnej / Sterowanie przekaźnikiem układu wycieraczek / Sterowanie przekaźnikiem zapłonu / Sygnał zapłonu jednostki zasilającej / Sterowanie przekaźnikiem modułu zamka tylnej klapy / Sygnał hamowania jednostki mocy / Przełącznik zapłonu (DLIS ) / Sterowanie przekaźnikiem akcesoriów / Sterowanie przekaźnikiem spryskiwacza szyby / Sterowanie komunikacji szeregowej / Zasilanie czujnika Hamulec / Zasilanie sterowania kierownicy |
| F6 | 10 A | BCM2: Lampka kontrolna systemu zamka drzwi (dla pojazdów z systemem alarmu przeciwkradzieżowego) / Sterowanie przekaźnikiem tylnego odmgławiacza / Sterowanie przekaźnikiem spryskiwacza tylnej szyby / Dodatkowe sterowanie przekaźnikiem wycieraczek / Pomocnicze sterowanie komunikacyjne w serii / Pomocnicze źródło zasilania czujnika hamulca / Pomocnicze sterowanie kierownicą Zasilacz |
| F7 | 20 A | BCM 3: lewe światło mijania /prawe światło tylne/lewe światło hamowania/lewy kierunkowskaz/lewe światło tylne |
| F8 | 20 A | BCM 4: prawe światło drogowe/lewe przednie światło pozycyjne/prawe światło hamowania/prawy kierunkowskaz/prawe światło tylne; |
| F9 | 10 A | BCM 5: Wskaźnik systemu klimatyzacji (jeśli jest w wyposażeniu) / Sterowanie przekaźnikiem modułu sterującego ogrzewaniem i wentylacją, systemu wentylacji i klimatyzacji (jeśli jest w wyposażeniu) / Sterowanie przekaźnikiem wycieraczki tylnej szyby |
| F10 | 15A | BCM 6: Oświetlenie sufitowe / Oświetlenie skrzyni ładunkowej (jeśli jest w wyposażeniu) / Sterowanie oświetleniem wewnętrznym |
| F11 | 10 A | CGM |
| F12 | 30A | BCM 8: System zamka drzwi (jeśli jest) |
| F14 | 10 A | System zwalniania klapy tylnej (jeśli jest w wyposażeniu) |
| F15 | 10 A | System poduszek powietrznych / Automatyczne odblokowanie (jeśli jest w wyposażeniu) |
| F 16 | 10 A | złącze diagnostyczne |
| F17 | 2A | blokada zapłonu |
| F18 | 10 A | Moduł HVAC (jeśli jest w wyposażeniu) |
| F19 | – | Rezerwa na akcesoria: regulacja elektryczna |
| F20 | 10 A | nieużywany |
| F21 | – | Rezerwa na akcesoria: alarm antykradzieżowy |
| F22 | 15A/20A | Radio |
| F23 | 5A | Czujnik deszczu (jeśli jest w wyposażeniu) |
| F24 | 10 A | Czujnik parkowania (jeśli jest w wyposażeniu) |
| F25 | – | Rezerwa na akcesoria: zamek centralny |
| F26 | 10 A | tablica przyrządów |
| F27 | – | nieużywany |
| F28 | – | nieużywany |
| F29 | 7,5A | Sprzęgło |
| F30 | – | nieużywany |
| F31 | – | nieużywany |
| F32 | 10 A | Moduł HVAC (jeśli jest w wyposażeniu) |
| F33 | – | nieużywany |
| F34 | 2A | Oświetlenie kontrolek na kierownicy (w wersjach tak wyposażonych) |
| F37 | – | nieużywany |
| F38 | 20 A | Gniazdo zasilania, zapalniczka (w wersjach z takim wyposażeniem) |
| F39 | 10 A | Rezerwa na akcesoria: radio |
| F40 | 10 A | światło grzecznościowe |
| F3 | 40A/25A | Elektryczne szyby (lewa strona) |
| F4 | 40A/25A | Elektryczne szyby (prawa strona) |
| F13 | – | nieużywany |
| F35 | 30A | Elektryczne szyby (lewa strona) |
| F36 | – | nieużywany |
| RLY1 | nieużywany | |
| RLY2 | nieużywany | |
| RLY3 | Przekaźnik systemu otwierania tylnej klapy (jeśli jest w wyposażeniu) | |
| RLY4 | nieużywany | |
| RLY5 | Przekaźnik sterowania wentylacją i klimatyzacją, moduł ogrzewania i wentylacji (jeśli jest zainstalowany) | |
| RLY6 | Przekaźnik pomocniczy (gniazdko, zapalniczka (w wersjach z takim wyposażeniem), radio pomocnicze i lampka grzewcza) | |
Skrzynka bezpieczników w komorze silnika Chevrolet Onix (2013-2019)

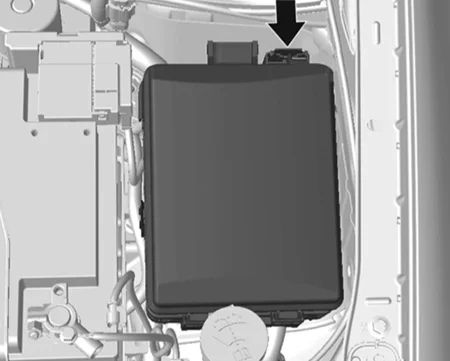

Skrzynka bezpieczników znajduje się z przodu po lewej stronie komory silnika. Odblokuj pokrywę, podnieś ją i zdejmij.
Niektóre z głównych bezpieczników znajdują się w skrzynce nad dodatnim biegunem akumuAora. W razie potrzeby skontaktuj się z dealerem Chevroleta lub autoryzowanym serwisem w celu wymiany.

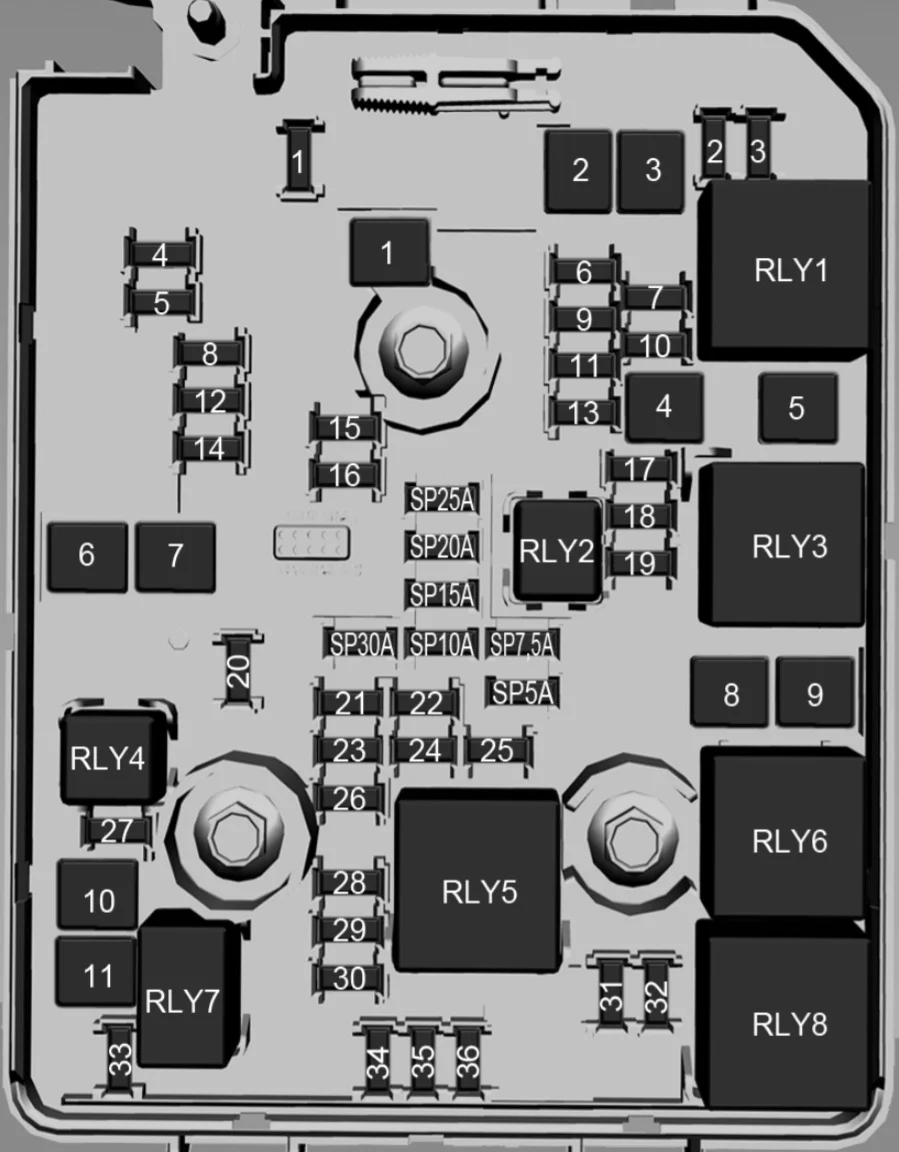

| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 25A | nieużywany |
| 2 | 7,5A | Zewnętrzne lusterko wsteczne, 4 przełączniki podnoszenia szyb (drzwi kierowcy) (w wersjach z takim wyposażeniem) |
| 3 | 5A | nieużywany |
| 4 | 25A | nieużywany |
| 5 | 30A | Moduł ABS |
| 6 | 5A | nieużywany |
| 7 | 15A | nieużywany |
| 8 | 15A | Moduł automatycznej skrzyni biegów (jeśli jest na wyposażeniu) |
| 9 | 5A | Regulowana kontrola napięcia |
| 10 | 10 A | Przełącznik sprzęgła, tablica przyrządów, poduszka powietrzna, moduł sterujący HVAC (jeśli jest na wyposażeniu). Uruchom i uruchom przekaźnik |
| 11 | 20 A | Wycieraczka tylnej szyby |
| 12 | 30A | tylny odmgławiacz |
| 13 | 10 A | nieużywany |
| 14 | 7,5A | nieużywany |
| 15 | 20 A | nieużywany |
| 16 | 25A | nieużywany |
| 17 | 10 A | Pompa zimnego rozruchu, przełącznik próżniowy (jeśli jest w wyposażeniu) |
| 18 | 10 A | Moduł sterujący silnika, moduł automatycznej skrzyni biegów (jeśli jest na wyposażeniu) |
| 19 | 20 A | pompa paliwowa |
| 20 | 15A | nieużywany |
| 21 | 10 A | Przekaźnik wentylatora chłodnicy, przekaźnik klimatyzacji (jeśli jest na wyposażeniu) |
| 22 | 10 A | nieużywany |
| 23 | 10 A | nieużywany |
| 24 | 10 A | Spryskiwacze szyb i szyb |
| 25 | 10 A | pompa zimnego startu |
| 26 | 10 A | MAF, kanister |
| 27 | 10 A | nieużywany |
| 28 | 10 A | Przednia i tylna grzałka sondy lambda / sonda lambda |
| 29 | 20 A | Moduł sterujący silnika |
| 30 | 15A | Wtryskiwacze paliwa 1, 2, 3, 4; moduły kontroli zapłonu 1, 2, 3,4 |
| 31 | 10 A | Światła drogowe (lewa strona) |
| 32 | 10 A | Światła drogowe (prawa strona) |
| 33 | 15A | Moduł sterujący silnika |
| 34 | 15A | Klakson |
| 35 | 10 A | Sprężarka klimatyzacji (jeśli jest w wyposażeniu) |
| 36 | 10 A | Światło przeciwmgielne (jeśli jest w wyposażeniu) |
| 1 | 40A | Moduł ABS |
| 2 | 30A | Spryskiwacz do szyb |
| 3 | 40A | Przekaźnik sterujący HVAC (jeśli jest na wyposażeniu) |
| 4 | 30A | nieużywany |
| 5 | 40A | nieużywany |
| 6 | 30A | nieużywany |
| 7 | 40A | nieużywany |
| 8 | 30A/40A | Wentylator chłodnicy (zmniejszona prędkość) |
| 9 | 40A | wentylator chłodnicy |
| 10 | 20 A | Pompa próżniowa (jeśli jest w wyposażeniu) |
| 11 | 30A | Start silnika |
| RLY1 | przekaźnik zapłonu | |
| RLY2 | pompa paliwowa | |
| RLY3 | nieużywany | |
| RLY4 | nieużywany | |
| RLY5 | Przekaźnik wtrysku (główny) | |
| RLY6 | wentylator klimatyzacji | |
| RLY7 | Start silnika | |
| RLY8 | Wentylator chłodnicy (zmniejszona prędkość) | |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
