BMW M3 (G80 G81) i M4 (G82) (2020-2024) – schematy bezpieczników i przekaźników

BMW M3 (G80 G81) i M4 (G82) (2020-2024) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW M3 (G80 G81) i M4 (G82) z lat: 2020, 2021, 2022, 2023, 2024.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Przedział pasażerski

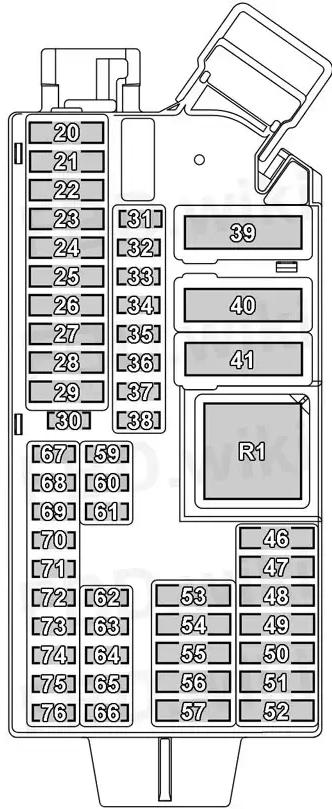

Skrzynka bezpieczników po stronie pasażera

Po prawej stronie pod schowkiem znajduje się skrzynka bezpieczników i przekaźników.

BMW M3 (G80 G81) i M4 (G82) (2020-2024) - schematy bezpieczników i przekaźników

BMW M3 (G80 G81) i M4 (G82) (2020-2024) - schematy bezpieczników i przekaźników

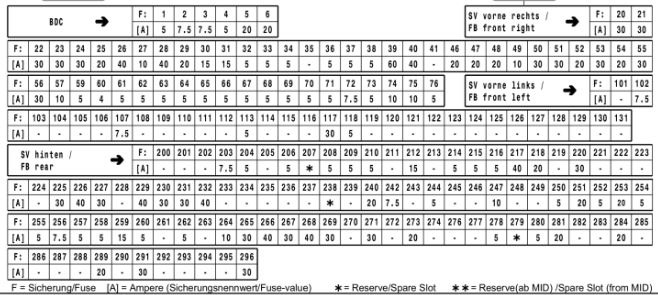

Opis

20 30A Siłownik podnośnika szyb, drzwi kierowcy z elektroniką sterującą
21 30A Przednia szyba pasażera z elektroniką sterującą
22 30A Tylne okno elektryczne po stronie kierowcy z elektroniką sterującą
23 30A Elektryczna szyba tylna po stronie pasażera z elektroniką sterującą
24 30A Lewy odwracalny elektromotoryczny zwijacz automatyczny (pas bezpieczeństwa)
25 20A Centrum funkcji dachu
26 40A Kontroler domeny Body
27
28 Dynamiczna kontrola stabilności 40A (DSC)
29 20A Elektroniczne sterowanie skrzynią biegów, skrzynia rozdzielcza
30 15A System multimedialny
31 15A
32 5A Panel sterowania w konsoli środkowej, parking
33 Bateria 5A
34 5A Jednostka sterująca zestawu wskaźników
35
36 5A Centrum funkcji dachowych (lampka do map, oświetlenie wnętrza, oświetlenie otoczenia)
37 5A Centralny zamek
38 5A Moduł elektroniczny klamki zewnętrznej drzwi kierowcy
39 60A Kontroler domeny Body
40 Silnik wentylatora 40A ze stopniem wyjściowym
41
46 Zapalniczka 20A, termoelektryczny uchwyt na kubek
47 20A Zarządzanie silnikiem
48 20A Podgrzewane siedzenia
49 10A Elektryczna regulacja kolumny kierownicy
50 30А Podgrzewane siedzenia
51 30A Zarządzanie silnikiem
52 20A Elektronika ogrzewania siedzenia
53 30A Moduł przyczepy
54 20A Autonomiczny podgrzewacz dodatkowy
55 30A Moduł siedziska (z modułem siedziska), blok przełączników regulacji siedzenia (bez modułu siedziska)
56 30A Moduł siedziska (z modułem siedziska), blok przełączników regulacji siedzenia (bez modułu siedziska)
57 10A Elektryczna regulacja kolumny kierownicy
59 5A Elektrochromowe wewnętrzne lusterko wsteczne
60 5A Asystent kierowcy
61 5A Oświetlenie poszycia środkowych drzwi tylnych (po stronie kierowcy), oświetlenie kieszeni w drzwiach tylnych (po stronie kierowcy), oświetlenie klamki wewnętrznej drzwi tylnych (po stronie kierowcy), oświetlenie poszycia drzwi tylnych po stronie kierowcy (na górze), oświetlenie tylnego lewego głośnika, dodatkowa pompa wodna ( Diesel)
62 Akumulator pomocniczy 5A, oświetlenie głośników tablicy rozdzielczej, odświeżacz powietrza, napęd CD, jonizator, rozrusznik-alternator 48V (B57, B58)
63 5A Włącznik oświetlenia schowka podręcznego, system kamer kierowcy, jednostka sterująca mocą 48 V (PCU48), akumulator 48 V
64 5A Blok zaworów regulacji szerokości oparcia siedzenia kierowcy, blok zaworów podparcia lędźwiowego kierowcy, blok przełączników regulacji siedzenia (po stronie kierowcy), tylne światło wnęki na nogi (po stronie kierowcy), oświetlenie tylnego panelu siedzenia kierowcy, port ładowania USB, moduł pompowania przedniego lewego siedzenia
65 5A Blok zaworów regulacji szerokości oparcia pasażera z przodu, Blok zaworów podparcia lędźwiowego pasażera z przodu, Blok przełączników regulacji siedzenia (po stronie pasażera z przodu), Tylne oświetlenie przestrzeni na nogi (po stronie pasażera z przodu), Oświetlenie tylnego panelu oparcia pasażera z przodu, Złącze USB do ładowania nr 2, moduł pompowania przedniego prawego siedzenia
66 5A Oświetlenie górnej środkowej tablicy przyrządów, górne oświetlenie tablicy przyrządów po stronie pasażera z przodu, dolne środkowe oświetlenie tablicy przyrządów, dolne oświetlenie tablicy przyrządów po stronie kierowcy/pasażera, oświetlenie przestrzeni na nogi przednie lewe/prawe
67 5A Skrzynka przełączników w drzwiach kierowcy, Skrzynka przełączników w drzwiach kierowcy, Oświetlenie wewnętrznej klamki drzwi kierowcy, Oświetlenie panelu drzwi kierowcy (środek), Oświetlenie kieszeni drzwi kierowcy, Oświetlenie panelu drzwi kierowcy (góra), Oświetlenie przedniego lewego głośnika średniotonowego, Przedni lewy głośnik wysokotonowy Oświetlenie
68 5A Lusterko zewnętrzne pasażera, skrzynka przełączników w drzwiach pasażera, oświetlenie wewnętrznej klamki drzwi pasażera, oświetlenie panelu drzwi pasażera z przodu (w środku), oświetlenie kieszeni w drzwiach pasażera, oświetlenie panelu drzwi pasażera z przodu (na górze), oświetlenie przedniego prawego głośnika średniotonowego, oświetlenie przedniego prawego głośnik wysokotonowy
69 5A Żaluzje chłodnicy (górna, dolna)
70 5A Tylna tablica rozdzielcza, przekaźnik wyłączający wentylator elektryczny, wentylator elektryczny
71 Kamera surround 5A (z kamerą surround), kamera cofania
72 7,5A Zarządzanie silnikiem
73 5A Jednostka sterująca zestawu wskaźników
74 Gniazdo USB 10A
75 10A Moduł zabezpieczający przed awarią
76 5A Asystent kierowcy
Zobacz także:  BMW 6 Gran Torismo G32 (2021-2023) - schematy bezpieczników i przekaźników

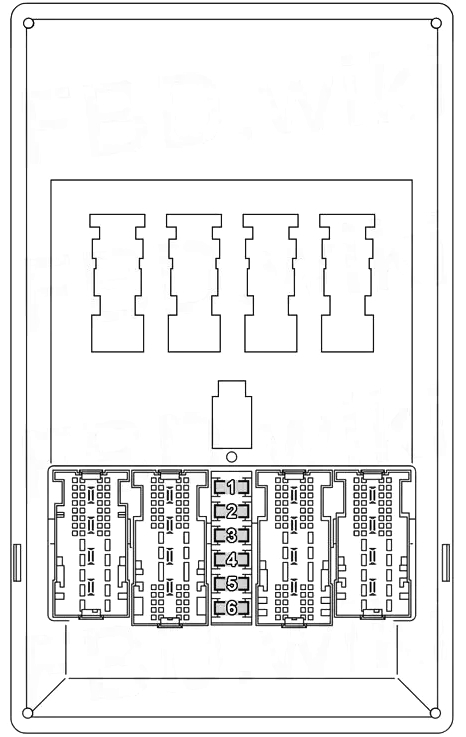

Skrzynka bezpiecznikowa

Komora bezpieczników jest zainstalowana w elektronicznej jednostce sterującej BDC (Body Domain Controller), która jest zamontowana na prawym słupku, pod tapicerką przedziału pasażerskiego po prawej stronie pasażera.

BMW M3 (G80 G81) i M4 (G82) (2020-2024) - schematy bezpieczników i przekaźników

Opis

  1. 5A Skrzynka rozdzielcza kolumny kierownicy, przedni środkowy nawiew, panel sterowania systemem audio, sterownik oświetlenia, jednostka główna
  2. Gniazdo diagnostyczne 7,5 A, elektroniczna kontrola wysokości jazdy, platforma zapewniająca dynamikę pionową
  3. 7,5A Układ ogrzewania/klimatyzacji, moduł funkcyjny tylnej klapy, czujnik deszczu/światła/słońca/słońca/kondensacji
  4. 5A Moduł elektroniczny klamki zewnętrznej drzwi po stronie pasażera, moduł elektroniczny klamki zewnętrznej drzwi tylnych po stronie kierowcy, moduł elektroniczny klamki zewnętrznej drzwi po stronie pasażera z tyłu, moduł sterujący mocy, moduł telematyczny
  5. 20A Przekaźnik blokujący, przekaźnik odblokowujący (drzwi, korek wlewu paliwa)
  6. 20A Przekaźnik zamka drzwi kierowcy, przekaźnik blokady (zamek drzwi kierowcy, zamek drzwi pasażera z przodu, zamek tylnych drzwi po stronie kierowcy, zamek drzwi po stronie pasażera z tyłu, siłownik centralnego zamka drzwi wlewu paliwa)
Zobacz także:  BMW 5 E39 (1996-2003) - schematy bezpieczników i przekaźników

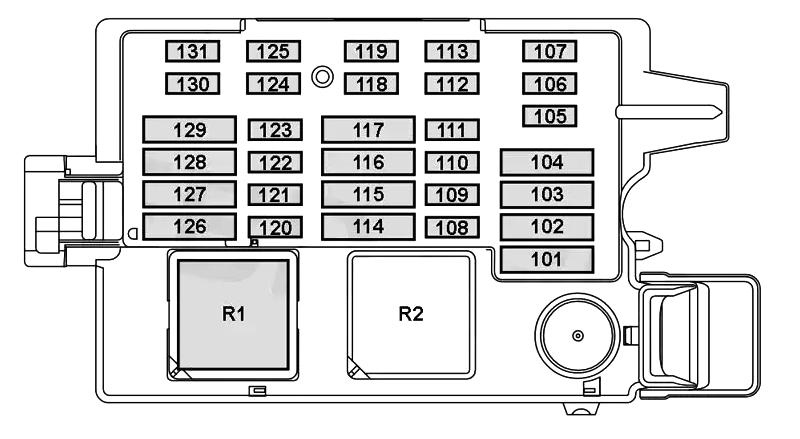

Skrzynka bezpieczników po stronie kierowcy

Pod deską rozdzielczą po stronie kierowcy znajduje się kolejna skrzynka z bezpiecznikami i przekaźnikami.

BMW M3 (G80 G81) i M4 (G82) (2020-2024) - schematy bezpieczników i przekaźników

BMW M3 (G80 G81) i M4 (G82) (2020-2024) - schematy bezpieczników i przekaźników

Opis

101  –
102 7,5A Elektronika, sterowanie silnikiem
103  –
104  –
105
106
107 10A Hybrydowy: Moduł sterujący zbiornika paliwa pod ciśnieniem
108
109
110
111
112
113
114
115
116
117 30A Hybrydowy: Automatyczna skrzynia biegów, skrzynia rozdzielcza
118 5A Pomocnicza nagrzewnica elektryczna, oświetlenie przedniego głośnika średniotonowego
119  –
120  –
121  –
122  –
123  –
124  –
125  –
126  –
127  –
128  –
129  –
130  –
131  –
  • R1-
  • R2 – Przekaźnik zacisku 30B
Zobacz także:  BMW 4 G22-G23-G26 (2020-2023) - schematy bezpieczników i przekaźników

Bagażnik

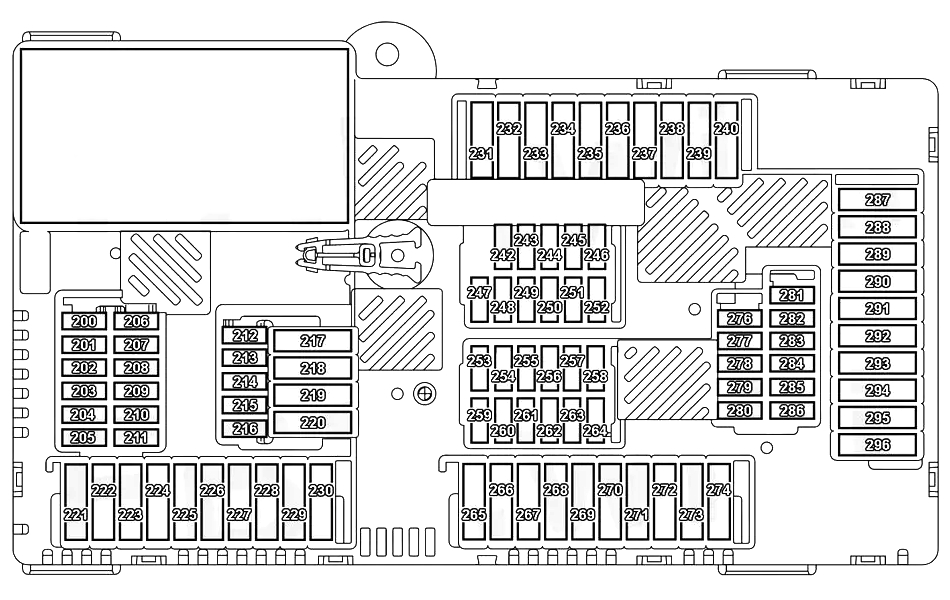

Główna skrzynka bezpieczników

W bagażniku po prawej stronie pod osłoną ochronną znajduje się główna skrzynka bezpieczników i przekaźników.

BMW M3 (G80 G81) i M4 (G82) (2020-2024) - schematy bezpieczników i przekaźników

BMW M3 (G80 G81) i M4 (G82) (2020-2024) - schematy bezpieczników i przekaźników

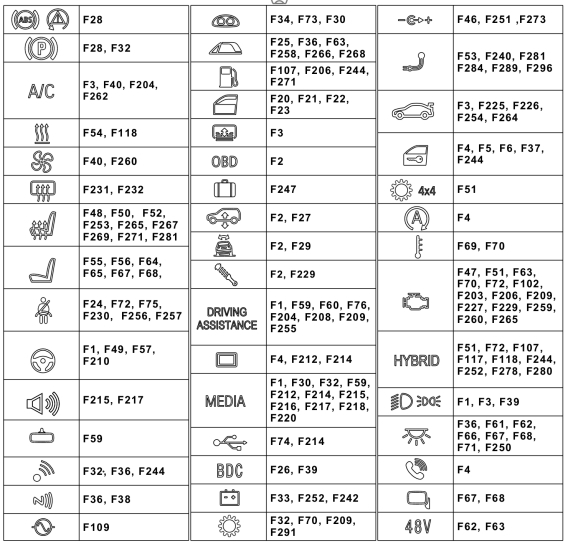

Numer Symbol Opis
1 Opis symboli bezpieczników dla BMW ABS (układ przeciwblokujący);

DSC (dynamiczna kontrola stabilności)

2 Opis symboli bezpieczników dla BMW Moduł sterujący funkcją kolumny kierownicy
3 Opis symboli bezpieczników dla BMW Moduł przyczepy, hak holowniczy
4 Opis symboli bezpieczników dla BMW Wyświetlacz przezierny (head-up)
5 Opis symboli bezpieczników dla BMW System START-STOP
6 Opis symboli bezpieczników dla BMW Lusterka elektryczne
7 Opis symboli bezpieczników dla BMW Układ zawieszenia pneumatycznego
8 Opis symboli bezpieczników dla BMW Skrzynia biegów;

DSC – dynamiczna kontrola stabilności;

SMG –   sekwencyjna manualna skrzynia biegów.

9 Opis symboli bezpieczników dla BMW Reflektory;

Czujnik deszczu;

Czujnik światła;

Elektroniczna kontrola wysokości jazdy.

10 Opis symboli bezpieczników dla BMW Moduł świetlny
11 Opis symboli bezpieczników dla BMW Zmieniarka CD;

Moduł bramki „CAN”.

12 Opis symboli bezpieczników dla BMW Alarm
13 Opis symboli bezpieczników dla BMW

Opis symboli bezpieczników dla BMW

Czujniki parkowania;

HomeLink (otwieracz drzwi garażowych)

14 Opis symboli bezpieczników dla BMW Wentylator elektryczny
15 Opis symboli bezpieczników dla BMW Klakson
16 Opis symboli bezpieczników dla BMW Moduł drzwi;

Automatyczne miękkie zamykanie.

17 Opis symboli bezpieczników dla BMW Okna elektryczne
18 Opis symboli bezpieczników dla BMW Podgrzewane siedzenia
19 Opis symboli bezpieczników dla BMW Regulacja siedzenia
20 Opis symboli bezpieczników dla BMW Pasy bezpieczeństwa
21 Opis symboli bezpieczników dla BMW OBD
22 Opis symboli bezpieczników dla BMW Ogrzewanie;

Niezależne ogrzewanie postojowe.

Ogrzewanie przedniej szyby.

23 Opis symboli bezpieczników dla BMW Tempomat
24 Opis symboli bezpieczników dla BMW Przekaźnik tylnej wycieraczki
25 Opis symboli bezpieczników dla BMW Odmgławiacz tylnej szyby (ogrzewana szyba tylna)
26 Opis symboli bezpieczników dla BMW Podgrzewacz płynu do spryskiwaczy
27 Opis symboli bezpieczników dla BMW Wentylator
28 Opis symboli bezpieczników dla BMW Światła wewnętrzne
29 Opis symboli bezpieczników dla BMW Klaster instrumentów;

Licznik.

30 Opis symboli bezpieczników dla BMW

Opis symboli bezpieczników dla BMW

System klimatyzacji
31 „DDE” Cyfrowa elektronika Diesla (DDE)
32 Opis symboli bezpieczników dla BMW Przekaźnik pompy paliwa;

Sterowanie pompą paliwa.

33 Opis symboli bezpieczników dla BMW DME – cyfrowa elektronika silnika;

Zintegrowany moduł napięciowy – IVM.

34 Opis symboli bezpieczników dla BMW BDC (kontroler domeny nadwozia)
35 Opis symboli bezpieczników dla BMW Wzmacniacz HiFi;

Tuner telewizyjny;

Moduł wideo.

Radio.

36 Opis symboli bezpieczników dla BMW Kontrola ciśnienia w oponach RDV
37 Opis symboli bezpieczników dla BMW  Spryskiwacze szyby przedniej
38 Opis symboli bezpieczników dla BMW System mycia reflektorów
39 Opis symboli bezpieczników dla BMW Szyberdach;

Szkło panoramiczne;

Zamienny moduł górny.

40 Opis symboli bezpieczników dla BMW Telefon
41 Opis symboli bezpieczników dla BMW Zamienny moduł górny;

Przemienny przekaźnik.

42 Opis symboli bezpieczników dla BMW Zapalniczka przednia i tylna;

Gniazdo 12V;

Gniazdo ładowania schowka (12V).

43 Opis symboli bezpieczników dla BMW Hamulec postojowy
44 Opis symboli bezpieczników dla BMW Zamek pokrywy bagażnika (tylnej klapy);

Automatyczne zamykanie tylnej klapy.

45 Opis symboli bezpieczników dla BMW Elektryczna tylna osłona przeciwsłoneczna
46 Opis symboli bezpieczników dla BMW Dynamiczny układ napędowy
47 Opis symboli bezpieczników dla BMW napęd na 4 koła
48 Opis symboli bezpieczników dla BMW Klimatyzacja
49 Opis symboli bezpieczników dla BMW Pomoc w prowadzeniu pojazdu
50 Opis symboli bezpieczników dla BMW System hybrydowy
51 Opis symboli bezpieczników dla BMW System dźwiękowy
52 Opis symboli bezpieczników dla BMW Elektrochromatyczne lusterko wsteczne
53 Opis symboli bezpieczników dla BMW Przekaźnik sprężarki zawieszenia pneumatycznego
